Ručno sečivo

Слика 3

1. Parkirajte mašinu na ravnoj površini.

2. Aktivirajte parkirnu kočnicu.

3. Isključite motor i izvadite ključ.

Делови потребни за овај поступак:

Montaža sklopa glavčine i papučice za blokadu

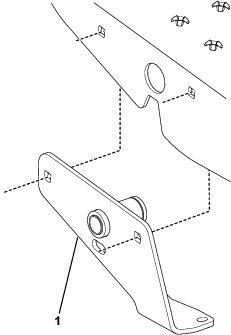

Слика 4

1. Sklop glavčine

1. Montirajte sklop glavčine na unutrašnju stranu levog oslonca za stopalo pomoću 2 zavrtnja sa poluokruglom kapom (5/16 x ¾") i 2 kontranavrtke (5/16").



   Слика 5

   1. Kontranavrtka (5/16")
   2. Kontranavrtka (¼")
   3. Sklop glavčine
   4. Zavrtanj sa poluokruglom kapom (5/16 x ¾")
   5. Podloška (9/32")
   6. Zavrtanj (¼ x 2¾")

2. Pričvrstite donji deo sklopa glavčine na ram mašine pomoću zavrtnja (¼ x 2¾"), podloške (¼"), i kontranavrtke (¼"); pogledajte Слика 5.

3. Pritegnite kontranavrtke momentom od 71 do 92 N m

4. Poravnajte papučicu za blokadu sa levim osloncem za stopalo i rupama na sklopu glavčine (Слика 6).



   Слика 6

5. Umetnite vratilo obrtnog oslonca papučice za blokadu kroz rupu u levom osloncu za stopalo i kroz sklop glavčine (Слика 6).

6. Navucite torzionu oprugu na sklop glavčine i pritom zakačite 1 kraj opruge na malu osovinicu na papučici za blokadu a drugi kraj pritisnite uz pod (Слика 7).

   Note: Postavite oprugu na sklop glavčine kako je prikazano na Слика 7.



   Слика 7

   1. Torziona opruga
   2. Sklop glavčine
   3. Mala osovinica (papučica za blokadu)

7. Pričvrstite torzionu oprugu za ploču čaure pomoću ravne podloške (1⅛ x 2") i sigurnosnog prstena (Слика 8).



   Слика 8

   1. Sigurnosni prsten
   2. Podloška (1⅛ x 2")
   3. Žljeb (sklop glavčine)

8. Pričvrstite papučicu za blokadu za oslonac za stopalo i sklop glavčine pomoću ravne podloške (⅝ x 1") i kontranavrtke (⅝"); pogledajte Слика 9.

   Note: Nemojte previše pritegnuti navrtku; papučica za blokadu mora slobodno da se okreće kada se pritisne.



   Слика 9

   1. Navrtka (⅝")
   2. Podloška (⅝ x 1")
   3. Vratilo obrtnog oslonca

Делови потребни за овај поступак:

Note: Pazite da pritisak u prednjim i zadnjim pneumaticima bude od 0,28 bara (28 kPa) do 0,41 bara (41 kPa).

1. Poduprite zadnji kraj mašine i skinite zadnje točkove.

   Note: Postavite podupirače ispod nosača motora zadnjih točkova.

2. Labavo pričvrstite sklop montažnog nosača na levu i desnu cev oslonca za stopalo pomoću 2 zavrtnja (½ x 3½") i kontranavrtki (½"). Postavite sklopove montažnih nosača i zavrtnje kako je prikazano na Слика 10.

   Note: Desni montažni nosač ne mora da se montira ako je mašina opremljena centralno montiranom prečkom za alatke.



   Слика 10

   1. Sklopovi montažnih nosača
   2. Prednji
   3. Ulevo
   4. Udesno

Делови потребни за овај поступак:

1. Postavite podizne ručice tako da rupa za montažu svake podizne ručice bude poravnata sa rupama na montažnim nosačima (Слика 11).

2. Pričvrstite desnu podiznu ručicu za montažni nosač pomoću cilindričnog osigurača i rascepke (Слика 11).

3. Labavo pričvrstite jedan kraj torzione cevi za desnu podiznu ručicu pomoću 2 zavrtnja (⅜ x 1") i kontranavrtki (⅜"); pogledajte Слика 11.

   Note: Nemojte zategnuti pričvršćivače u tom trenutku.

4. Pričvrstite levu podiznu ručicu za montažni nosač pomoću cilindričnog osigurača i rascepke (Слика 11).

5. Labavo pričvrstite drugi kraj torzione cevi za levu podiznu ručicu pomoću 2 zavrtnja (⅜ x 1") i kontranavrtki (⅜"); pogledajte Слика 11.

   Note: Nemojte zategnuti pričvršćivače u tom trenutku.

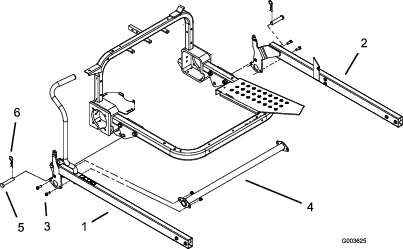

   Слика 11

   1. Desna podizna poluga
   2. Leva podizna poluga
   3. Zavrtanj (⅜ x 1")
   4. Torziona cev
   5. Cilindrični osigurač
   6. Rascepka

Делови потребни за овај поступак:

Note: Opciono, možete kupiti sečivo od 152 cm. Montirajte ga prema uputstvima za montažu sečiva od 102 cm u ovom odeljku.

1. Labavo pričvrstite pločicu za ojačanje na svaki unutrašnji jezičak za montažu na sklopu sečiva.

   Note: Postavite pločice za ojačanje kako je prikazano na Слика 12.

2. Labavo pričvrstite prednji kraj podiznih ručica za montažne nosače sečiva i pločice za ojačanje pomoću 4 zavrtnja (⅜ × 3") i 4 kontranavrtke (⅜"); pogledajte Слика 12.

   Note: Ako koristite gornje rupe za montažu na montažnim nosačima sečiva, sečivo će raditi agresivnije (Слика 12).

3. Oslonite sečivo na ravnu površinu i pritegnite pričvršćivače koji pričvršćuju podizne ručice za sečivo (Слика 12).

   Note: Pritegnite pričvršćivače momentom od 19 do 24 N m.

4. Pritegnite zavrtnje i kontranavrtke koji pričvršćuju krajeve torzionih cevi za podizne ručice (Слика 11).

   Note: Pritegnite pričvršćivače momentom od 19 do 24 N m.

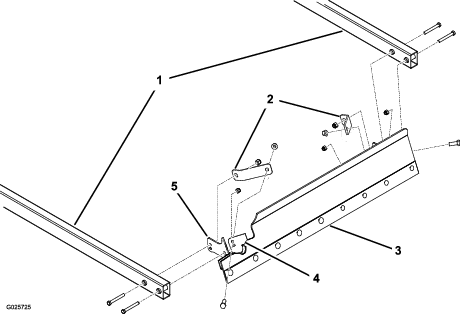

   Слика 12

   1. Podizne ručice
   2. Pločica za ojačanje
   3. Sečivo
   4. Unutrašnji jezičak za montažu (2)
   5. Montažni nosač sečiva

Делови потребни за овај поступак:

1. Montirajte papučicu podizne ručice na spoljnu stranu leve podizne ručice pomoću 2 zavrtnja (⅜ x 3") i 2 kontranavrtke (⅜").

   Note: Postavite papučicu kako je prikazano na Слика 13.



   Слика 13

   1. Papučica podizne ručice

2. Skinite donju navrtku i zavrtanj koji pričvršćuju svaki montažni nosač cevi kuke na vertikalne cevi rama (Слика 14).

   Note: Odložite navrtku i zavrtanj.

3. Pomoću otvorenih rupa za montažu cevi kuke, pričvrstite nosač opruge na svaki nosač cevi kuke/vertikalnu cev rama pomoću zavrtnja (⅜ x 2¾") i kontranavrtke (⅜").

   Note: Postavite nosače opruge kako je prikazano na Слика 14.



   Слика 14

   1. Cev kuke/vertikalna cev rama
   2. Nosač opruge
   3. Opružna šipka
   4. Opruga za produženje
   5. Podizna ručica

4. Vucite ručku unazad da podignete i blokirate sečivo u položaj za transport.

5. Pritegnite sve preostale pričvršćivače.

6. Spojite vučnu oprugu za podiznu ručicu i opružnu šipku.

7. Umetnite opružnu šipku u rupu na nosaču opruge i labavo je pričvrstite pomoću kontranavrtke (⅜").

8. Ponovite korake 6 i 7 na suprotnoj strani mašine.

9. Montirajte zadnju gumu i uklonite podupirače ispod zadnjeg dela mašine.

   Note: Pritegnite navrtke točka momentom od 61 do 75 N m.

Podešavanjem opruge kontroliše se sila koja je potrebna da bi se sečivo podiglo u položaj za transport. Ako je opruga previše labava, biće teško podići sečivo u položaj za transport. Međutim, ako je opruga previše zategnuta, sečivo tokom rada isuviše pluta.

1. Spustite sečivo na zemlju.

   Note: Kada su opruge ispravno podešene, cela dužina donjeg dela sečiva će biti najviše 6 mm odignuta od zemlje.

2. Okrenite navrtke za podešavanje opruge (Слика 15) u smeru kretanja kazaljke na satu da podignete sečivo ili u suprotnom smeru da spustite sečivo.



   Слика 15

   1. Navrtka za podešavanje

Vucite ručku unazad da podignete i blokirate sečivo u položaj za transport. Pritisnite papučicu za blokadu da otpustite sečivo u položaj za rad.

Možete koristiti sečivo za guranje ili vučenje peska i zemlje. Sa sečivom u položaju za rad, jednostavno gurnite ručku unapred ili je malo povucite unazad ili pritisnite papučicu podizne ručice da biste kontrolisali oranje.

Note: Ako se točkovi vrte tokom oranja, malo podignite sečivo vučenjem ručke unazad. Može se povremeno desiti da motor postane preopterećen. Kada se to desi, postepeno otpustite papučicu gasa da biste povećali brzinu i snagu motora.

1. Pažljivo skinite navrtke za podešavanje kojima su opružne šipke pričvršćene za nosače opruge.

   Упозорење

   Ako su opruge napete, mogu da izazovu telesnu povredu.

   Pažljivo oslobodite pritisak iz komponenti sa uskladištenom energijom.

2. Skinite opružne šipke i opruge.

3. Spustite sečivo na zemlju.

4. Skinite rascepku i cilindrične osigurače kojima su podizne ručice povezane sa montažnim nosačima.

5. Podignite prednji kraj mašine i izvucite ceo sklop sečiva unapred i odmaknite ga od mašine.
