Manuell kniv

Figur 3

1. Parkera maskinen på en plan yta.

2. Koppla in parkeringsbromsen.

3. Stäng av motorn och tag ut nyckeln.

Delar som behövs till detta steg:

Montera navsatsen och låspedalen

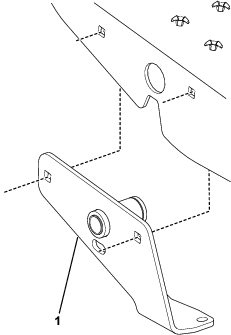

Figur 4

1. Nav

1. Fäst navet vid insidan av det vänstra fotstödet med två skruvar (5/16 x ¾ tum) och två låsmuttrar (5/16 tum).



   Figur 5

   1. Låsmutter (5/16 tum).)
   2. Låsmutter (¼ tum)
   3. Nav
   4. Vagnsskruv (5/16 x ¾ tum)
   5. Bricka (9/32 tum)
   6. Skruv (¼ x 2 ¾ tum)

2. Fäst den nedre delen av navet vid maskinramen med en skruv (¼ x 2 ¾ tum), en bricka (¼ tum) och en låsmutter (¼ tum), se Figur 5.

3. Dra åt låsmuttrarna till 71–92 Ncm.

4. Rikta in låspedalen efter det vänstra fotstödet och hålen i navet (Figur 6).



   Figur 6

5. För in låspedalens svängaxel genom hålet i vänster fotstöd och genom navet (Figur 6).

6. Skjut in torsionsfjädern på navet samtidigt som du krokar fast den ena fjäderänden på den lilla låspedalssprinten och trycker den andra änden mot golvplattan (Figur 7).

   Note: Placera fjädern på navet enligt Figur 7.



   Figur 7

   1. Torsionsfjäder
   2. Nav
   3. Liten sprint (låspedal)

7. Fäst torsionsfjädern vid bussningsplattan med hjälp av en planbricka (1 ⅛ x 2 tum) och en fästring (Figur 8).



   Figur 8

   1. Fästring
   2. Bricka (1 ⅛ x 2 tum)
   3. Skåra (nav)

8. Fäst låspedalen vid fotstödet och navet med hjälp av en planbricka (⅝ x 1 tum) och låsmutter (⅝ tum), se Figur 9.

   Note: Dra inte åt muttern för hårt; låspedalen måste kunna svänga fritt när den trycks ned.



   Figur 9

   1. Mutter (⅝ tum)
   2. Bricka (⅝ x 1 tum)
   3. Svängaxel

Delar som behövs till detta steg:

Note: Kontrollera att trycket i fram- och bakdäcken är 0,28–0,41 bar (4-6 psi).

1. Stötta upp maskinens bakre del och ta bort bakdäcken.

   Note: Placera blocken under bakhjulens motorfästen.

2. Fäst ett monteringsfäste löst vid höger och vänster fotstödsrör med hjälp av två skruvar (½ x 3 ½ tum) och låsmuttrar (½ tum). Placera monteringsfästet och skruvarna i enlighet med Figur 10.

   Note: Det högra monteringsfästet behöver inte monteras om maskinen är försedd med en mittmonterad verktygsstång.



   Figur 10

   1. Monteringsfästen
   2. Främre
   3. Vänster
   4. Höger

Delar som behövs till detta steg:

1. Placera lyftarmarna så att monteringshålet på varje lyftarmsfäste är i linje med hålen i monteringsfästena (Figur 11).

2. Fäst den högra lyftarmen vid monteringsfästet med hjälp av en sprintbult och en hårnålssprint (Figur 11).

3. Fäst en ände av torsionsröret löst vid höger lyftarm med hjälp av två skruvar (⅜ x 1 tum) och låsmuttrar (⅜ tum), se Figur 11.

   Note: Dra inte åt fästelementen ännu.

4. Fäst den vänstra lyftarmen vid monteringsfästet med hjälp av en sprintbult och en hårnålssprint (Figur 11).

5. Fäst den andra änden av torsionsröret löst vid vänster lyftarm med hjälp av två skruvar (⅜ x 1 tum) och låsmuttrar (⅜ tum), se Figur 11.

   Note: Dra inte åt fästelementen ännu.

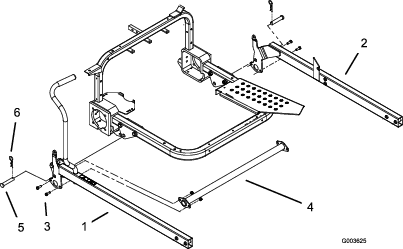

   Figur 11

   1. Höger lyftarm
   2. Vänster lyftarm
   3. Skruv (⅜ x 1 tum)
   4. Torsionsrör
   5. Sprintbult
   6. Hårnålssprint

Delar som behövs till detta steg:

Note: Alternativt kan du köpa en kniv på 152 cm. Följ anvisningarna för kniven på 102 cm i detta avsnitt vid montering.

1. Fäst en stagplatta löst vid var och en av de inre monteringstapparna på kniven.

   Note: Placera stagplattorna i enlighet med Figur 12.

2. Fäst den främre delen av lyftarmarna löst vid knivens monteringsfästen och stagplattor med hjälp av fyra skruvar (⅜ x 3 tum) och fyra låsmuttrar (⅜ tum), se Figur 12.

   Note: Kniven arbetar aggressivare när de övre monteringshålen på knivens monteringsfästen används (Figur 12).

3. Vila kniven på en plan yta och dra åt de fästdon som fäster lyftarmarna vid kniven (Figur 12).

   Note: Dra åt fästelementen till 19–24 Nm.

4. Dra åt de skruvar och låsmuttrar som håller fast torsionsrören på lyftarmarna (Figur 11).

   Note: Dra åt fästelementen till 19–24 Nm.

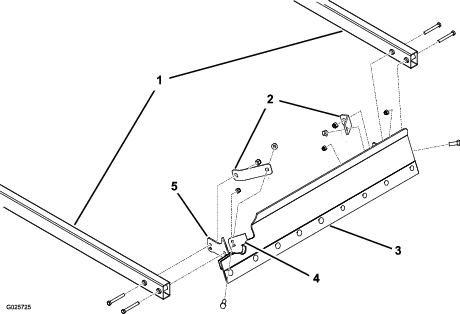

   Figur 12

   1. Lyftarmar
   2. Stagplatta
   3. Kniv
   4. Inre monteringstapp (2)
   5. Knivens monteringsfäste

Delar som behövs till detta steg:

1. Montera lyftarmens fotpedal på utsidan av den vänstra lyftarmen med hjälp av två skruvar (⅜ x 3 tum) och två låsmuttrar (3/8 tum).

   Note: Placera fotpedalen i enlighet med Figur 13.



   Figur 13

   1. Lyftarmens fotpedal

2. Ta bort den nedre muttern och skruven som fäster vardera dragkroksfäste till de vertikala ramrören (Figur 14).

   Note: Kassera muttern och skruven.

3. Använd de öppna monteringshålen för dragkroken och montera ett fjäderfäste på vardera dragkroksfäste/vertikalt ramrör med hjälp av en skruv (⅜ x 2 ¾ tum) och en låsmutter (⅜ tum).

   Note: Placera fjäderfästena enligt Figur 14.



   Figur 14

   1. Dragkroksrör/vertikalt ramrör
   2. Fjäderfäste
   3. Fjäderstång
   4. Förlängningsfjäder
   5. Lyftarm

4. Dra handtaget bakåt för att hissa upp och låsa kniven i transportläget..

5. Dra åt resterande fästdon.

6. Anslut förlängningsfjädern till lyftarmen och till en fjäderstång.

7. Sätt in fjäderstången i hålet i fjäderfästet och fäst den löst med hjälp av en låsmutter (⅜ tum).

8. Upprepa steg 6 och 7 på maskinens andra sida.

9. Montera bakdäcken och ta bort blocken som placerades under maskinens bakdel.

   Note: Dra åt hjulmuttrarna till 61–75 Nm.

Justeringen av fjädern reglerar den kraft som krävs för att hissa upp kniven till transportläget. Om fjädern är för lös blir det svårt att hissa upp kniven till transportläget. För hög fjäderspänning leder dock till att kniven flyter för mycket under drift.

1. Sänk ner kniven på golvet.

   Note: När fjädrarna har ställts in korrekt är knivunderdelens hela längd inte mer än 6 mm över golvet.

2. Rotera fjädrarnas justeringsmuttrar (Figur 15) medurs för att hissa upp kniven, eller moturs för att sänka kniven.



   Figur 15

   1. Justeringsmutter

Dra handtaget bakåt för att hissa upp och låsa kniven i transportläget. Tryck ned låspedalen för att frigöra kniven och försätta den i driftläget.

Du kan använda kniven för att skjuta eller dra sand och smuts. När kniven är i driftläget trycker du helt enkelt fram handtaget en aning eller drar det bakåt, eller trycker på lyftarmens fotpedal för att styra plogningen.

Note: Hissa upp kniven en aning genom att dra handtaget bakåt om hjulen snurrar under plogning. Ibland kan motorn visa tecken på överbelastning. När detta sker måste du successivt släppa upp gaspedalen för att öka motorns hastighet och effekt..

1. Ta försiktigt bort de justeringsmuttrar som fäster fjäderstängerna vid fjäderfästena.

   Varning

   Om fjädrarna är spända kan de orsaka personskador.

   Lätta försiktigt på trycket i komponenter med upplagrad energi.

2. Ta bort fjäderstängerna och fjädrarna.

3. Sänk ner kniven på golvet.

4. Ta bort de hårnålssprintar och sprintbultar som fäster lyftarmarna vid monteringsfästena.

5. Hissa upp maskinens framdel och skjut hela knivanordningen framåt och bort från maskinen.
