Lưỡi cắt Lắp ráp thủ công

Hình 3

1. Đỗ máy trên bề mặt bằng phẳng.

2. Gài phanh tay.

3. Tắt động cơ và rút chìa khóa.

Các bộ phận cần thiết cho quy trình này:

Lắp đặt Cụm trục và Bàn đạp Khoá

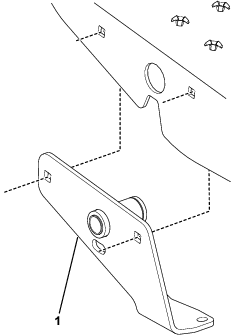

Hình 4

1. Cụm trục

1. Lắp đặt cụm trục vào bên trong thanh gác chân bên trái bằng 2 bu lông sàn xe (5/16 x ¾ inch) và 2 êcu hãm (5/16 inch).



   Hình 5

   1. Êcu hãm (5/16 inch)
   2. Êcu hãm (¼ inch)
   3. Cụm trục
   4. Bu lông sàn xe (5/16 x ¾ inch)
   5. Vòng đệm (9/32 inch)
   6. Bu lông (¼ x 2¾ inch)

2. Siết chặt mặt đáy cụm trục vào khung máy bằng một bu lông (¼ x 2¾ inch), một vòng đệm (¼ inch), và một êcu hãm (¼ inch); tham khảo Hình 5.

3. Xoay mô-men xoắn của êcu hãm từ 71 đến 92 N∙cm

4. Căn chỉnh bàn đạp khoá vào thanh gác chân bên trái và lỗ trong cụm trục (Hình 6).



   Hình 6

5. Lắp ngõng trục bản lề của bàn đạp khoá qua lỗ trong thanh gác chân bên trái và qua cụm trục (Hình 6).

6. Trượt lò xo xoắn vào cụm trục trong khi móc một đầu lò xo vào chốt nhỏ trên bàn đạp khoá và nhấn đầu còn lại vào tấm sàn (Hình 7).

   Note: Hãy đặt lò xo lên trên cụm trục như được minh họa trong Hình 7.



   Hình 7

   1. Lò xo xoắn
   2. Cụm trục
   3. Chốt nhỏ (bàn đạp khoá)

7. Cố định chặt lò xo xoắn vào tấm lót bằng một vòng đệm phẳng (1⅛ x 2 inch) và một vòng giữ (Hình 8).



   Hình 8

   1. Vòng giữ
   2. Vòng đệm (1⅛ x 2 inch)
   3. Rãnh (cụm trục)

8. Siết chặt bàn đạp khoá vào thanh gác chân và cụm trục bằng một vòng đệm phẳng (⅝ x 1 inch) và êcu hãm (⅝ inch); tham khảo Hình 9.

   Note: Không siết êcu hãm quá chặt; bàn đạp khoá phải quay tự do khi nhấn vào.



   Hình 9

   1. Đai ốc (⅝ inch)
   2. Vòng đệm (⅝ x 1 inch)
   3. Ngõng trục bản lề

Các bộ phận cần thiết cho quy trình này:

Note: Hãy đảm bảo rằng các lốp xe trước và sau đã được bơm căng từ 0,28 đến 0,41 bar.

1. Chặn phần phía sau của máy và tháo lốp xe sau.

   Note: Hãy đặt các khối dưới giá gắn mô-tơ bánh xe sau.

2. Cố định lỏng một cụm giá gắn vào ống thanh gác chân bên trái và bên phải bằng 2 bu lông (½ x 3½ inch) và êcu hãm (½ inch). Hãy đặt các cụm giá gắn và bu lông vào vị trí như được minh họa trong Hình 10.

   Note: Không cần lắp đặt giá gắn bên phải nếu máy có được trang bị thanh công cụ gắn giữa.



   Hình 10

   1. Các cụm giá gắn
   2. Phía trước
   3. Bên trái
   4. Bên phải

Các bộ phận cần thiết cho quy trình này:

1. Hãy đặt tay đòn nâng sao cho lỗ gắn trên mỗi giá tay đòn nâng thẳng hàng với các lỗ trên giá gắn (Hình 11).

2. Cố định chắc chắn tay đòn nâng bên phải vào khung gắn bằng một chốt kẹp hình chữ U và chốt kẹp ghim (Hình 11).

3. Lắp hờ một đầu ống xoắn vào tay đòn nâng bên phải bằng 2 bu lông (⅜ x 1 inch) và êcu hãm (⅜ inch); tham khảo Hình 11.

   Note: Không siết chặt chốt hãm vào lúc nãy.

4. Cố định chắc chắn tay đòn nâng bên trái vào khung gắn bằng một chốt kẹp hình chữ U và chốt kẹp ghim (Hình 11).

5. Lắp hờ đầu ống xoắn còn lại vào tay đòn nâng bên trái bằng 2 bu lông (⅜ x 1 inch) và êcu hãm (⅜ inch); tham khảo Hình 11.

   Note: Không siết chặt chốt hãm vào lúc nãy.



   Hình 11

   1. Tay đòn nâng bên phải
   2. Tay đòn nâng bên trái
   3. Bu lông (⅜ x 1 inch)
   4. Ống xoắn
   5. Chốt kẹp hình chữ U
   6. Chốt kẹp ghim

Các bộ phận cần thiết cho quy trình này:

Note: Bạn có thể mua lưỡi cắt 60 inch tùy theo lựa chọn của bạn. Hãy lắp đặt theo hướng dẫn lắp đặt lưỡi cắt 40 inch trong phần này.

1. Cố định lỏng một nẹp tấm vào mỗi tai gắn trong của cụm lưỡi cắt.

   Note: Hãy đặt nẹp tấm vào vị trí như được minh họa trong Hình 12.

2. Cố định lỏng mặt trước tay đòn nâng vào giá gắn lưỡi cắt và nẹp tấm bằng 4 bu lông (⅜ x 3 inch) và 4 êcu hãm (⅜ inch); tham khảo Hình 12.

   Note: Khi sử dụng các lỗ gắn phía trên của giá gắn lưỡi cắt, lưỡi cắt sẽ vận hành mạnh mẽ hơn (Hình 12).

3. Đặt lưỡi cắt nằm trên bề mặt bằng phẳng và siết chặt chốt hãm cố định tay đòn nâng vào lưỡi cắt (Hình 12).

   Note: Hãy xoay mô-men xoắn của chốt hãm từ 19 đến 24 N∙m.

4. Siết chặt bu lông và êcu hãm đang cố định các đầu ống xoắn vào tay đòn nâng bên trái (Hình 11).

   Note: Hãy xoay mô-men xoắn của chốt hãm từ 19 đến 24 N∙m.

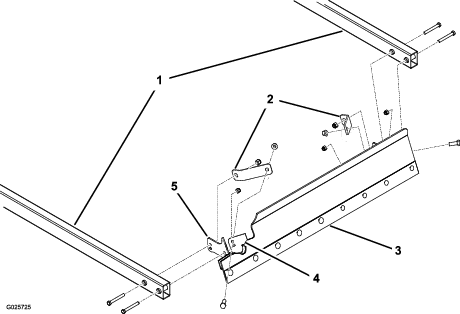

   Hình 12

   1. Tay đòn nâng
   2. Nẹp tấm
   3. Lưỡi cắt
   4. Tai gắn trong (2)
   5. Giá gắn lưỡi cắt

Các bộ phận cần thiết cho quy trình này:

1. Gắn bàn đạp chân tay đòn nâng vào phía bên ngoài của tay đòn nâng bên trái bằng 2 bu lông (⅜ x 3 inch) và 2 êcu hãm (⅜ inch).

   Note: Hãy đặt bàn đạp chân vào vị trí như được minh họa trong Hình 13.



   Hình 13

   1. Bàn đạp chân tay đòn nâng

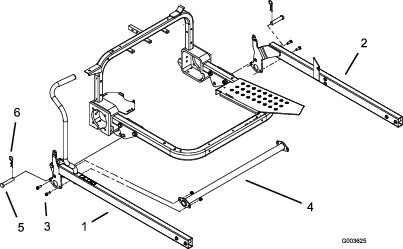

2. Tháo đai ốc và bu lông phía dưới đang siết chặt mỗi giá gắn ống cầu móc vào ống khung dọc ra (Hình 14).

   Note: Bỏ đai ốc và bu lông ra.

3. Sử dụng các lỗ gắn ống cầu móc mở để siết chặt giá lò xo vào mỗi giá ống cầu móc/ống khung dọc bằng một bu lông (⅜ x 2¾ inch) và một êcu hãm (⅜ inch).

   Note: Hãy đặt giá lò xo vào vị trí như được minh họa trong Hình 14.



   Hình 14

   1. Ống cầu móc/ống khung dọc
   2. Giá lò xo
   3. Thanh lò xo
   4. Lò xo kéo
   5. Tay đòn nâng

4. Kéo tay cầm trở lại để nâng và khoá lưỡi cắt ở vị trí vận chuyển.

5. Siết chặt tất cả chốt hãm còn lại.

6. Kết nối lò xo kéo vào tay đòn nâng và một thanh lò xo.

7. Lắp thanh lò xo vào lỗ trên giá lò xo và cố định lỏng bằng một êcu hãm (⅜ inch).

8. Lặp lại bước 6 và 7 ở mặt đối diện của máy.

9. Lắp đặt lốp xe sau và tháo các khối bên dưới phần phía sau của máy.

   Note: Hãy xoay mô-men xoắn của đai ốc vấu từ 61 đến 75 N∙m.

Việc điều chỉnh lò xo sẽ kiểm soát lực cần có để nâng lưỡi cắt lên đến vị trí vận chuyển. Nếu lò xo quá lỏng, lưỡi cắt sẽ khó nâng lên đến vị trí vận chuyển. Tuy nhiên, lò xo quá căng sẽ khiến lưỡi cắt di chuyển tự do quá mức cần thiết trong lúc vận hành.

1. Hạ lưỡi cắt xuống gần sàn.

   Note: Khi lò xo được điều chỉnh thích hợp, toàn bộ chiều dài phần dưới của lưỡi cắt sẽ không cách mặt sàn quá hơn 6 mm.

2. Xoay đai ốc điều chỉnh lò xo (Hình 15) theo chiều kim đồng hồ để nâng lưỡi cắt lên hoặc ngược chiều kim đồng hồ để hạ lưỡi cắt xuống.



   Hình 15

   1. Đai ốc điều chỉnh

Kéo tay cầm trở lại để nâng và khoá lưỡi cắt ở vị trí vận chuyển. Nhấn bàn đạp khoá để thả lưỡi cắt vào vị trí vận hành.

Bạn có thể dùng lưỡi cắt để đẩy hoặc kéo cát và đất. Khi lưỡi cắt ở vị trí vận hành, chỉ cần đẩy tay cầm về phía trước hoặc kéo nhẹ về phía sau, hoặc nhấn bàn đạp chân tay đòn nâng để điều khiển hành động cày.

Note: Nếu bánh xe xoay trong lúc cày, hãy nâng nhẹ lưỡi cắt lên bằng cách kéo tay cầm về phía sau. Đôi lúc động cơ có thể bắt đầu quá tải. Trong trường hợp đó, hãy nhả bàn đạp kéo từ từ để tăng tốc độ và công suất của máy.

1. Tháo đai ốc điều chỉnh đang siết chặt thanh lò xo vào giá lò xo ra thật cẩn thận.

   Cảnh báo

   Nếu lò xo đang bị căng, chúng có thể gây ra chấn thương cá nhân.

   Hãy cẩn thận nhả áp lực của các bộ phận có năng lượng dự trữ.

2. Tháo các thanh lò xo và lò xo.

3. Hạ lưỡi cắt xuống gần sàn.

4. Tháo chốt kẹp ghim và chốt kẹp hình chữ U đang kết nối tay đòn nâng với khung gắn.

5. Nâng phần trước của máy lên, trượt toàn bộ cụm lưỡi cắt về phía trước và lấy ra khỏi máy.
