Multi Pro® 5800 G-grässpruta

Model No. 144-6200-Serial No. and Up

Säkerhet

Säkerhets- och instruktionsdekaler

Graphic

Säkerhetsdekalerna och säkerhetsinstruktionerna är fullt synliga för föraren och finns nära alla potentiella farozoner. Ersätt dekaler som har skadats eller saknas.
decal104-8904

104-8904

  1. Fatta tag i rampen här
decal119-9434

119-9434

  1. Tankinnehåll

Montering

Förbereda maskinen

  1. Parkera maskinen på ett jämnt underlag i ett område där det finns tillräckligt med utrymme för att sänka ramperna.

  2. Koppla in parkeringsbromsen.

  3. Sänk ramperna.

  4. Stäng av motorn och ta ut nyckeln.

  5. Vänta tills alla rörliga delar har stannat.

  6. Låt motorn svalna.

Montera fläktskyddet

Delar som behövs till detta steg:

Främre fläktskydd1
Bakre fläktskydd1
Vagnsskruv (5/16 x ¾ tum)4
Flänslåsmutter (5/16 tum)4
Huvudskruv (5/16 x 2 ¾ tum)2
Bricka (⅜ x ⅞ tum)2
Distansbricka4

Ta bort luftrenarslangen

  1. Fäll båda sätena framåt och säkra med stöttorna.

  2. Under passagerarsätet tar du bort de två slangklämmorna som fäster luftrenarslangen vid T-ventilationsröret och spjällhusets inlopp (Figur 1).

    g350303

    Figur 1

    1. Luftrenarslang
    2. Slangklämma
    3. T-ventilationsrör
    4. Maskinens främre del
    5. Spjällhusets inlopp

  3. Ta bort luftrenarslangen från T-ventilationsröret och spjällhuset.

Montera det främre fläktskyddet

  1. Ta bort de två huvudskruvarna (5/16 x ¾ tum), två låsbrickorna (5/16) och två brickorna (5/16) som håller fast det övre fläkthöljet (Figur 2).

    Note: Kassera huvudskruvar, låsbrickor och brickor.

    g349196

    Figur 2

    1. Övre fläkthölje
    2. Bricka (5/16 tum)
    3. Låsbricka (5/16 tum)
    4. Huvudskruv (5/16 x ¾ tum)
    5. Maskinens främre del

  2. Placera det främre fläktskyddet under mittkonsolen.

    g349195

    Figur 3

    1. Främre fläktskydd
    2. Distansbrickor
    3. Fläkthölje
    4. Bricka (5/16 tum)
    5. Huvudskruv (5/16 x 2 ¾ tum)
    6. Maskinens främre del

  3. Rikta in hålen i det främre fläktskyddet efter hålen i fläkthöljet (Figur 3).

  4. Montera skyddet på höljet (Figur 3) med fyra distansbrickor, två brickor (5/16 tum) och två huvudskruvar (5/16 x 2 ¾ tum).

Montera det bakre fläktskyddet

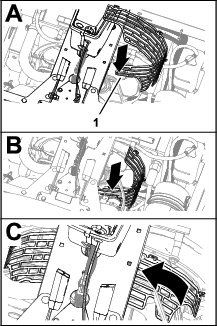

  1. Rikta in det bakre fläktskyddet under mittkonsolen och vrid det enligt Figur 4.

    g348976

    Figur 4

    1. Främre fläktskydd

  2. Montera det främre fläktskyddet på det bakre fläktskyddet (Figur 4) med fyra vagnsskruvar (¼ x ¾ tum) och fyra flänslåsmuttrar (¼ tum).

    g350319

    Figur 5

    1. Vagnsskruv (¼ x ¾ tum)
    2. Främre fläktskydd
    3. Monteringsflik (bakre fläktskydd)
    4. Flänslåsmutter (¼ tum)

  3. Dra åt flänslåsmuttrarna till 10,17–12,42 Nm.

Montera luftintagskanalen

  1. Montera luftrenarslangen på T-ventilationsröret och spjällhusets inlopp (Figur 6).

    g350302

    Figur 6

    1. Luftrenarslang
    2. T-ventilationsrör
    3. Maskinens främre del
    4. Slangklämma
    5. Spjällhusets inlopp

  2. Fäst luftrenarslangen på ventilationsröret och spjällhuset med de två slangklämmorna (Figur 6) som du tog bort i Ta bort luftrenarslangen.

Montera signalhornsomkopplaren

Delar som behövs till detta steg:

Signalhornsomkopplare (omkopplare, kontramutter och räfflad mutter)1
Kablage1

  1. Ta bort blindpluggen från instrumentbrädan (Figur 7).

    g349044

    Figur 7

    1. Blindplugg (instrumentbräda)

  2. Avlägsna eventuellt borrskägg från hålet.

  3. Gänga fast kontramuttern på signalhornsomkopplaren (Figur 8).

    g349010

    Figur 8

    1. Kontakt med två uttag (märkt (signalhornsomkopplare) – satskablage)
    2. Signalhornsomkopplare
    3. Kontramutter

  4. Anslut signalhornsomkopplaren till satskablagets kontakt med två uttag som är märkta (signalhornsomkopplare) (Figur 8).

  5. För omkopplaren underifrån genom hålet i instrumentbrädan (Figur 9).

    g349008

    Figur 9

    1. Räfflad mutter
    2. Signalhornsomkopplare

  6. Justera vid behov kontramutterns position så att så pass många gängor på signalhornsomkopplaren exponeras att du kan montera den räfflade muttern (Figur 9).

  7. Montera signalhornsomkopplaren på instrumentbrädan med den räfflade muttern (Figur 9).

Montera signalhornet

Delar som behövs till detta steg:

Signalhorn1
Huvudskruv (5/16 x ¾ tum)1
Flänslåsmutter (5/16 tum)1

  1. Montera signalhornets fäste vid kopplingsplattan (Figur 10) med en huvudskruv (5/16 x ¾ tum) och flänslåsmutter (5/16 tum).

    g348995g348987

    Figur 10

    1. Flänslåsmutter (5/16 tum)
    2. Kopplingsplatta
    3. Fäste (signalhorn)
    4. Huvudskruv (5/16 x ¾ tum)

  2. Dra åt huvudskruven och låsmuttern till 19,78–25,42 Nm.

Montera satskablaget

Delar som behövs till detta steg:

Kabelband6

Dra kablaget genom golvet

g349080

Figur 11

  1. Dra satskablaget längs med nedre delen av instrumentbrädan och nedåt längs maskinkablaget (Figur 12).

    g349079

    Figur 12

    1. Satskablage

  2. Dra satskablaget genom hylsan i golvplattan (Figur 12).

    g349078

    Figur 13

    1. Satskablage
    2. Hylsa (golvplatta)

  3. Fäst satskablaget vid maskinkablaget med två kabelband.

Ansluta kablaget till signalhornet

g351629

Figur 14

  1. Dra satskablaget bakåt längs med drivkabeln (Figur 15).

    g349095

    Figur 15

    1. Hylsa i golvplattan
    2. Satskablage
    3. Maskinens främre del
    4. Drivkabel

  2. Dra de två kablarna med spadkopplingskontakter till signalhornet (Figur 16).

    g349092

    Figur 16

    1. Spadkopplingskontakter ( eller (signalhorn) – satskablage)
    2. Spadkopplingar (signalhorn)

  3. Anslut spadkopplingskontakterna märkta och (signalhorn) till signalhornets spadkopplingar (Figur 16).

    Note: Valfri kabelkopplingskontakt kan anslutas till valfri signalhornskoppling.

Dra kablaget till elpanelen

  1. På vänster sida om kylaren drar du satskablagets kontakter märkta (tillbehör ström) och (signalhorn jord) uppåt och bakåt, och trycker kontakterna genom de överlappande skumblocken (Figur 17).

    g351608

    Figur 17

    1. Överlappande skumblock
    2. Kontakt (märkt ) (tillbehör ström)
    3. Kontakt (märkt ) (signalhorn jord)

  2. Fäst satskablaget vid chassit med två kabelband.

  3. Dra satskablaget mot säkringsblocket enligt Figur 18.

    g351609

    Figur 18

    1. Kontakter (märkta (tillbehör ström) och (signalhorn jord))

Ansluta satskablaget till jordblocket och säkringsblocket

Del som tillhandahålls av kunden: Säkring (10 A) – snabb säkring av ATC/ATO-knivtyp

  1. Ta bort en kopplingsskruv från jordblocket (Figur 19).

    g349094

    Figur 19

    1. Jordblock
    2. Ringkoppling (märkt (signalhorn jord) – satskablage)
    3. Kopplingsskruv

  2. Fäst satskablagets ringkoppling märkt (signalhorn jord) på jordblocket med kopplingsskruven (Figur 19).

  3. Anslut säkringsblockets isolerade spadkontakt märkt (tillbehör ström) till satskablagets spadkoppling märkt (signalhorn ström) (Figur 20).

    g349093

    Figur 20

    1. Spadkopplingskontakt (märkt (signalhorn ström) – satskablage)
    2. Isolerad spadkontakt (märkt (tillbehör ström) – säkringsblock)

  4. Fäst satskablaget vid maskinkablaget med två kabelband.

  5. Sätt i säkringen (10 A) i säkringsblockets uttag för kontakten märkt (tillbehör ström) (Figur 21).

    g349323

    Figur 21

    1. Säkring (10 A)

  6. Fäst satskablaget vid maskinkablaget med två kabelband.

  7. Fäll ned sätena.

Montera förvaringspåsen för den personliga skyddsutrustningen

Delar som behövs till detta steg:

Förvaringspåse för personlig skyddsutrustning1
Ringstång1
Monteringsfäste1
U-bult1
Flänslåsmutter (⅜ tum)2

  1. För in en ringstång i övre hålet på den personliga skyddsutrustningens förvaringspåse enligt Figur 22.

    g361783

    Figur 22

    1. Ringstång
    2. Hål (på förvaringspåse för personlig skyddsutrustning)

  2. Montera monteringsfästet på röret till störtbågen (Figur 23) med en U-bult och två flänslåsmuttrar (⅜ tum).

    Note: Se till att fästområdet inte täcker störtbågens dekaler.

    g366051

    Figur 23

    1. U-bult
    2. Rör till störtbågen
    3. Monteringsfäste
    4. Flänslåsmutter (⅜ tum)

  3. För in ringstångens krokar i hålen i monteringsfästet (Figur 24).

    g366052

    Figur 24

    1. Krok (på ringstång)
    2. Hål (på monteringsfäste)

Montera dekalerna

Delar som behövs till detta steg:

Dekal för fällbar ramp (104-8904)2
Noteringsdekal för tankens innehåll (119-9434)1
Dekal med föreskrifter1

Applicera dekalerna för de fällbara ramperna

  1. Mät från rampernas ände enligt Figur 25.

    g001629

    Figur 25

    1. Dekal för fällbar ramp (104-8904)
    2. Ramp
    3. Mät upp 90 cm

  2. Rengör rampens fackverksstång vid det område där du mätte i steg 1.

    Note: Säkerställ att det inte finns smuts, fett och andra främmande material på stångens yta.

  3. Dra av baksidan från dekalen för fällbar ramp (104-8904) och sätt fast dekalen på rampens fackverksstång (Figur 25).

  4. Upprepa steg 1–3 på den andra rampen.

Applicera noteringsdekalen för tankens innehåll

Applicera dekalen för tankens innehåll (du kan skriva/radera text på dekalen) (119-9434) på vältskyddet som ska monteras.

Note: Tack vare att noteringsdekalen för innehåll har en magnetisk baksida kan den fästas på alla järnhaltiga metallytor.Sätt noteringsdekalen för tankens innehåll på störtbågen bakom förarsätet.

g349260

Figur 26

  1. Störtbåge

Applicera dekalen med märkning

  1. Rengör ytan på fotsteget nedanför plåten med modellens serienummer och utsläppsdekalen.

    g349263

    Figur 27

    1. Dekal med föreskrifter
    2. Fotsteg

  2. Dra av baksidan från dekalen med märkning och fäst den på fotsteget.

  3. Fäst dekalen med märkning under utsläppsdekalen.
