CE-sæt

Multi Pro® 5800-G-plænesprøjte

Model No. 144-6200-Serial No. and Up

Sikkerhed

Sikkerheds- og instruktionsmærkater

Graphic

Sikkerheds- og instruktionsmærkaterne kan nemt ses af operatøren og er placeret tæt på potentielle risikoområder. Udskift eventuelle beskadigede eller manglende mærkater.
decal104-8904

104-8904

  1. Tag fat i bom her
decal119-9434

119-9434

  1. Tankindhold

Montering

Klargøring af maskinen

  1. Parker maskinen på en plan overflade med tilstrækkelig plads til at sænke bommene.

  2. Aktiver parkeringsbremsen.

  3. Sænk bommene.

  4. Sluk for motoren, og tag nøglen ud.

  5. Vent, til alle bevægelige dele er standset.

  6. Lad motoren køle af.

Montering af ventilatorskærm

Dele, der skal bruges til dette trin:

Forreste ventilatorskærm1
Bageste ventilatorskærm1
Bræddebolt (5/16" x ¾")4
Flangelåsemøtrik (5/16")4
Maskinskrue (5/16" x 2¾")2
Spændeskive (⅜" x ⅞")2
Afstandsbøsning4

Afmontering af luftfilterslangen

  1. Drej begge sæder fremad, og fastgør dem med støttepindene.

  2. Under passagersædeområdet skal du fjerne de 2 slangeklemmer, der fastgør luftfilterslangen til T-udluftningsrøret og gasspjældets indløb (Figur 1).

    g350303

    Figur 1

    1. Luftfilterslange
    2. Slangeklemme
    3. T-udluftningsrør
    4. Maskinens forende
    5. Gasspjældets indløb

  3. Fjern luftfilterslangen fra udluftningsrøret og gasspjældet.

Montering af den forreste ventilatorskærm

  1. Fjern de 2 maskinskruer (5/16" x ¾"), 2 låseskiver (5/16") og 2 spændeskiver (5/16"), der fastgør den øverste ventilatorafskærmning (Figur 2).

    Note: Kasser maskinskruerne, låseskiverne og spændeskiverne.

    g349196

    Figur 2

    1. Øverste ventilatorafskærmning
    2. Spændeskive (5/16")
    3. Låseskive (5/16")
    4. Maskinskrue (5/16" x ¾")
    5. Maskinens forende

  2. Placer den forreste ventilatorskærm under centerkonsollen.

    g349195

    Figur 3

    1. Forreste ventilatorskærm
    2. Afstandsbøsninger
    3. Ventilatorafskærmning
    4. Spændeskive (5/16")
    5. Maskinskrue (5/16" x 2¾")
    6. Maskinens forende

  3. Ret hullerne i den forreste ventilatorskærm ind efter hullerne i ventilatorafskærmningen (Figur 3).

  4. Monter skærmen på afskærmningen (Figur 3) med de 4 afstandsbøsninger, 2 spændeskiver (5/16") og 2 maskinskruer (5/16" x 2¾").

Montering af den bageste ventilatorskærm

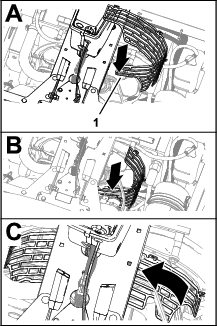

  1. Juster og drej den bageste ventilatorskærm under centerkonsollen som vist i Figur 4.

    g348976

    Figur 4

    1. Forreste ventilatorskærm

  2. Monter den forreste ventilatorskærm på den bageste ventilatorskærm (Figur 4) med 4 bræddebolte (¼" x ¾") og 4 flangelåsemøtrikker (¼").

    g350319

    Figur 5

    1. Bræddebolt (¼" x ¾")
    2. Forreste ventilatorskærm
    3. Monteringsflig (bageste ventilatorskærm)
    4. Flangelåsemøtrik (¼")

  3. Tilspænd flangelåsemøtrikkerne med et moment på 10,17 til 12,42 Nm.

Montering af indsugningsluftkanalen

  1. Monter luftfilterslangen på T-udluftningsrøret og gasspjældets indløb (Figur 6).

    g350302

    Figur 6

    1. Luftfilterslange
    2. T-udluftningsrør
    3. Maskinens forende
    4. Slangeklemme
    5. Gasspjældets indløb

  2. Fastgør luftfilterslangen til udluftningsrøret og gasspjældet med de 2 slangeklemmer (Figur 6), som du fjernede i Afmontering af luftfilterslangen.

Montering af hornkontakten

Dele, der skal bruges til dette trin:

Hornkontakt (kontakt, kontramøtrik og roulettemøtrik)1
Ledningsnet1

  1. Fjern udtrykningsproppen fra instrumentpanelet (Figur 7).

    g349044

    Figur 7

    1. Udtrykningsprop (instrumentpanel)

  2. Fjern eventuelle grater fra hullet.

  3. Skru kontramøtrikken på hornkontakten (Figur 8).

    g349010

    Figur 8

    1. Stik med 2 sokler (mærket (hornkontakt) – sættets ledningsnet)
    2. Hornkontakt
    3. Kontramøtrik

  4. Sæt hornkontakten i stikket med 2 sokler mærket (hornkontakt) på sættets ledningsnet (Figur 8).

  5. Fra bunden af panelet isættes kontakten gennem hullet (Figur 9).

    g349008

    Figur 9

    1. Roulettemøtrik
    2. Hornkontakt

  6. Juster om nødvendigt kontramøtrikken i en position, så du blotlægger tilstrækkeligt skruegevind på hornkontakten til at montere roulettemøtrikken (Figur 9).

  7. Fastgør hornkontakten på instrumentpanelet med roulettemøtrikken (Figur 9).

Montering af hornet

Dele, der skal bruges til dette trin:

Horn1
Maskinskrue (5/16" x ¾")1
Flangelåsemøtrik (5/16")1

  1. Fastgør hornets beslag på koblingspladen (Figur 10) med en maskinskrue (5/16" x ¾") og en flangelåsemøtrik (5/16").

    g348995g348987

    Figur 10

    1. Flangelåsemøtrik (5/16")
    2. Koblingsplade
    3. Beslag (horn)
    4. Maskinskrue (5/16" x ¾")

  2. Tilspænd maskinskruen og låsemøtrikken med et moment på 19,78 til 25,42 Nm.

Montering af sættets ledningsnet

Dele, der skal bruges til dette trin:

Kabelbånd6

Føring af ledningsnettet gennem gulvet

g349080

Figur 11

  1. Før sættets ledningsnet hen over bunden af instrumentpanelet og ned langs maskinens ledningsnet (Figur 12).

    g349079

    Figur 12

    1. Sættets ledningsnet

  2. Før sættets ledningsnet gennem kransen i gulvpladen (Figur 12).

    g349078

    Figur 13

    1. Sættets ledningsnet
    2. Krans (gulvplade)

  3. Fastgør sættets ledningsnet til maskinens ledningsnet med 2 kabelbånd.

Tilslutning af ledningsnettet til hornet

g351629

Figur 14

  1. Før sættets ledningsnet bagud langs traktionens kontrolkabel (Figur 15).

    g349095

    Figur 15

    1. Gulvpladekrans
    2. Sættets ledningsnet
    3. Maskinens forende
    4. Traktionens kontrolkabel

  2. Før de 2 ledninger med spadeterminalsokler til hornet (Figur 16).

    g349092

    Figur 16

    1. Spadeterminalsokler ( eller – sættets ledningsnet)
    2. Spadeterminaler (horn)

  3. Sæt terminalsoklerne mærket og i spadeterminalerne på hornet (Figur 16).

    Note: Begge ledningsterminalsokler passer til begge hornterminaler.

Føring af ledningsnettet til det elektriske panel

  1. På venstre side af køleren skal du føre stikkene mærket (udstyrsstrøm) og (hornjord) på sættets ledningsnet op og bagud, idet stikkene skubbes gennem de overlappende skumblokke (Figur 17).

    g351608

    Figur 17

    1. Overlappende skumblokke
    2. Stik (mærket (udstyrsstrøm))
    3. Stik (mærket (hornjord))

  2. Fastgør sættets ledningsnet til chassiset med 2 kabelbånd.

  3. Træk sættets ledningsnet mod sikringsblokken som vist i Figur 18.

    g351609

    Figur 18

    1. Stik (mærket (udstyrsstrøm) og (hornjord))

Tilslutning af sættets ledningsnet til motorblokken og sikringsblokken

Del leveret af kunden: Sikring (10 A) – hurtigtvirkende ATC/ATO-bentype (flade)

  1. Fjern en klemskrue fra motorblokken (Figur 19).

    g349094

    Figur 19

    1. Motorblok
    2. Ringterminal (mærket (hornjord) – sættets ledningsnet)
    3. Klemskrue

  2. Fastgør ringterminalen mærket (hornjord) på sættets ledningsnet til motorblokken med klemskruen (Figur 19).

  3. Sæt det isolerede spadestik mærket (udstyrsstrøm) på sikringsblokken i spadeterminalen mærket (hornstrøm) på sættets ledningsnet (Figur 20).

    g349093

    Figur 20

    1. Spadeterminalsokkel (mærket (hornstrøm) – sættets ledningsnet)
    2. Isoleret spadestik (mærket (udstyrsstrøm) – sikringsblok)

  4. Fastgør sættets ledningsnet til maskinens ledningsnet med 2 kabelbånd.

  5. Sæt sikringen (10 A) i sikringsblokkens plads til stikket (udstyrsstrøm) (Figur 21).

    g349323

    Figur 21

    1. Sikring (10 A)

  6. Fastgør sættets ledningsnet til maskinens ledningsnet med 2 kabelbånd.

  7. Drej sæderne ned.

Installation af opbevaringspose til personlige værnemidler

Dele, der skal bruges til dette trin:

Opbevaringspose til personlige værnemidler1
Ringbøjle1
Monteringsbeslag1
Bøjleskrue1
Flangelåsemøtrik (⅜")2

  1. Indsæt en ringbøjle i opbevaringsposens løbegang som vist i Figur 22.

    g361783

    Figur 22

    1. Ringbøjle
    2. Ærme (opbevaringspose til personlige værnemidler)

  2. Monter monteringsbeslaget på styrtbøjlerøret (Figur 23) med en bøjleskrue og 2 flangelåsemøtrikker (⅜").

    Note: Sørg for, at beslagets placering ikke dækker mærkaterne på styrtbøjlen.

    g366051

    Figur 23

    1. Bøjleskrue
    2. Styrtbøjlerør
    3. Monteringsbeslag
    4. Flangelåsemøtrik (⅜")

  3. Sæt krogene på ringbøjlen ind i åbningerne i monteringsbeslaget (Figur 24).

    g366052

    Figur 24

    1. Krog (ringbøjle)
    2. Rille (monteringsbeslag)

Montering af mærkaterne

Dele, der skal bruges til dette trin:

Foldebommærkat (104-8904)2
Mærkat til tavle til tankindhold (119-9434)1
Bestemmelsesmærkat1

Påsætning af foldebommærkaterne

  1. Mål fra enden af bommene som vist i Figur 25.

    g001629

    Figur 25

    1. Foldebommærkat (104-8904)
    2. Bom
    3. Mål 90 cm

  2. Rengør bommens udliggerslange i det område, hvor du målte i trin 1.

    Note: Sørg for, at røroverfladen er fri for snavs, fedt eller andre fremmedlegemer.

  3. Fjern bagfilmen fra foldebommærkaten (104-8904), og sæt mærkaten på bommens udliggerslange (Figur 25).

  4. Gentag trin 1 til 3 på den anden bom.

Påsætning af mærkaten til tavle til tankindhold

Påsæt mærkaten til tavlen til tankindhold, der kan viskes ren, (119-9434) på styrtbøjlen for at montere den.

Note: Den magnetiske bagside på mærkaten til tavle til tankindhold gør det muligt at sætte den på alle jernholdige metaloverflader.Placer mærkaten til tavle til tankindhold på styrtbøjlen bag førersædet.

g349260

Figur 26

  1. Styrtbøjle

Påsætning af bestemmelsesmærkaten

  1. Rengør overfladen på trinnet under modelseriepladen og emissionsmærkaten.

    g349263

    Figur 27

    1. Bestemmelsesmærkat
    2. Trin

  2. Fjern bagfilmen fra bestemmelsesmærkaten, og sæt mærkaten på trinnet.

  3. Påsæt bestemmelsesmærkaten under emissionsmærkaten.
