Veiligheid

Veiligheids- en instructiestickers

Graphic

Veiligheidsstickers en veiligheidsinstructies zijn gemakkelijk zichtbaar voor de bestuurder en bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of ontbrekende stickers.

decal104-8904
decal119-9434

Installatie

De machine klaarmaken

  1. Parkeer de machine op een horizontaal oppervlak met voldoende ruimte om de spuitbomen te laten zakken.

  2. Stel de parkeerrem in werking.

  3. Laat de spuitbomen neer.

  4. Zet de motor af en haal het sleuteltje uit het contact.

  5. Wacht totdat alle bewegende onderdelen tot stilstand zijn gekomen.

  6. Laat de motor afkoelen.

De ventilatorkap monteren

Benodigde onderdelen voor deze stap:

Voorste ventilatorkap1
Achterste ventilatorkap1
Slotbout (5/16" x ¾")4
Flensborgmoer (5/16")4
Tapbout (5/16" x 2¾")2
Ring (⅜" x ⅞")2
Afstandsstuk 4

De luchtfilterslang verwijderen

  1. Klap beide stoelen naar voren en bevestig ze met de steunstangen.

  2. Verwijder onder de passagiersstoel de 2 slangklemmen waarmee de luchtfilterslang is bevestigd aan de T-vormige buis voor de ontluchting en de inlaat van de gasklepbehuizing (Figuur 1).

    g350303
  3. Verwijder de luchtfilterslang van de ontluchtingsbuis en de gasklepbehuizing.

De voorste ventilatorkap monteren

  1. Verwijder de 2 tapbouten (5/16" x ¾"), 2 borgringen (5/16") en 2 ringen (5/16") waarmee het bovenste ventilatorscherm is bevestigd (Figuur 2).

    Note: Gooi de tapbouten, borgringen en ringen weg.

    g349196
  2. Plaats de voorste ventilatorkap onder het middelste bedieningspaneel.

    g349195
  3. Lijn de gaten op de voorste ventilatorkap uit met de gaten in het ventilatorscherm (Figuur 3).

  4. Monteer de kap aan het scherm (Figuur 3) met de 4 afstandsstukken, 2 ringen (5/16") en 2 tapbouten (5/16" x 2¾").

De achterste ventilatorkap monteren

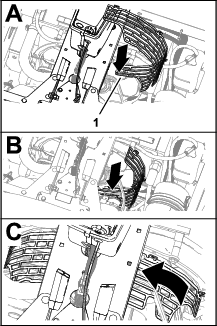

  1. Lijn de achterste ventilatorkap uit onder het middelste bedieningspaneel en draai de kap zoals getoond in Figuur 4.

    g348976
  2. Monteer de voorste ventilatorkap aan de achterste ventilatorkap (Figuur 4); gebruik hierbij 4 slotbouten (¼" x ¾") en 4 flensborgmoeren (¼").

    g350319
  3. Draai de flensborgmoeren aan met een torsie van 10,17 tot 12,43 N·m.

Het luchtinlaatkanaal monteren

  1. Monteer de luchtfilterslang op de T-vormige buis voor de ontluchting en de inlaat van de gasklepbehuizing (Figuur 6).

    g350302
  2. Bevestig de luchtfilterslang aan de onluchtingsbuis en de gasklepbehuizing met de 2 slangklemmen (Figuur 6) die u hebt verwijderd in De luchtfilterslang verwijderen .

De claxonschakelaar monteren

Benodigde onderdelen voor deze stap:

Claxonschakelaar (schakelaar, contramoer en kartelmoer)1
Kabelboom1
  1. Haal de verwijderplug uit het dashboard (Figuur 7).

    g349044
  2. Verwijder alle braam van de opening.

  3. Draai de contramoer op de claxonschakelaar (Figuur 8).

    g349010
  4. Steek de claxonschakelaar in de connector met 2 contacten met de aanduiding van de kabelboom van de set (Figuur 8).

  5. Steek vanuit de onderkant van het dashboard de schakelaar door de opening (Figuur 9).

    g349008
  6. Verstel de contramoer als dat nodig is: er moet immers genoeg schroefdraad van de claxonschakelaar zichtbaar zijn om de kartelmoer te kunnen aanbrengen (Figuur 9).

  7. Bevestig de claxonschakelaar met de kartelmoer aan het dashboard (Figuur 9).

De claxon monteren

Benodigde onderdelen voor deze stap:

Claxon1
Tapbout (5/16" x ¾")1
Flensborgmoer (5/16")1
  1. Bevestig de claxonbeugel aan de koppelplaat (Figuur 10) met een tapbout (5/16" x ¾") en een flensborgmoer (5/16").

    g348995g348987
  2. Draai de tapbout en de borgmoer vast met een torsie van 19,78 tot 25,42 N·m.

De kabelboom van de set monteren

Benodigde onderdelen voor deze stap:

Kabelbinders6

De kabelboom door de bodem leiden

g349080
  1. Leid de kabelboom langs de onderkant van het dashboard en naar beneden langs de machinekabelboom (Figuur 12).

    g349079
  2. Leid de kabelboom van de set door de pakkingring in de bodemplaat (Figuur 12).

    g349078
  3. Bevestig de kabelboom van de set met 2 kabelbinders aan de kabelboom van de machine.

De kabelboom met de claxon verbinden

g351629
  1. Leid de kabelboom van de set naar achteren, langs de kabel van de tractiebediening (Figuur 15).

    g349095
  2. Leid de 2 kabels met kabelschoenen naar de claxon (Figuur 16).

    g349092
  3. Steek de kabelschoenen en in de aansluitingen voor de kabelschoen van de claxon (Figuur 16).

    Note: U kunt de kabelschoentjes onderling verwisselen.

De kabelboom leiden naar het elektrisch bord

  1. Leid aan de linkerkant van de radiateur de connectors met de aanduiding en van de kabelboom van de set naar boven en naar achteren en duw de connectors door de overlappende schuimblokken (Figuur 17).

    g351608
  2. Bevestig de kabelboom van de set met 2 kabelbinders aan het chassis.

  3. Trek de kabelboom van de set naar de zekeringhouder zoals getoond in Figuur 18.

    g351609

De kabelboom van de set aansluiten op de zekeringhouder en het aardingsblok

Door de klant voorzien onderdeel: Zekering (10 A) – snelwerkende ATC/ATO steekzekering

  1. Verwijder een aansluitingsschroef van het aardingsblok (Figuur 19).

    g349094
  2. Monteer de ringconnector met de aanduiding van de kabelboom van de set met de aansluitingsschroef aan het aardingsblok (Figuur 19).

  3. Steek de geïsoleerde aansluiting voor de kabelschoen met de aanduiding van de zekeringhouder in de kabelschoen met de aanduiding van de kabelboom van de set (Figuur 20).

    g349093
  4. Bevestig de kabelboom van de set met 2 kabelbinders aan de kabelboom van de machine.

  5. Breng de zekering (10 A) aan in de opening van de zekeringhouder voor de connector (Figuur 21).

    g349323
  6. Bevestig de kabelboom van de set met 2 kabelbinders aan de kabelboom van de machine.

  7. Kantel de stoelen naar beneden.

De opbergzak van de persoonlijke beschermingsmiddelen plaatsen

Benodigde onderdelen voor deze stap:

PBM-opbergzak1
U-beugel1
Montagebeugel1
U-bout1
Flensborgmoer (⅜")2
  1. Breng een U-beugel aan in de doorvoer van de PBM-opbergzak zoals getoond in Figuur 22.

    g361783
  2. Monteer de montagebeugel aan de rolbeugelbuis (Figuur 23) met een U-bout en 2 flensborgmoeren (⅜").

    Note: Zorg ervoor dat de locatie van de beugel de stickers van de rolbeugel niet bedekt.

    g366051
  3. Breng de haken van de U-beugel aan in de openingen in de montagebeugel (Figuur 24).

    g366052

De stickers aanbrengen

Benodigde onderdelen voor deze stap:

Sticker m.b.t. inklapbare spuitboom (104-8904)2
Sticker m.b.t. plaat met tankinhoud (119-9434)1
Plaatje met wettelijke informatie1

De stickers m.b.t. de inklapbare spuitboom aanbrengen

  1. Meet van het einde van de spuitbomen zoals in Figuur 25.

    g001629
  2. Maak het gedeelte van de framebuis van de spuitboom schoon dat u hebt gemeten in stap 1.

    Note: Zorg ervoor dat het buisoppervlak schoon en vrij van vet en ander materiaal is.

  3. Verwijder de rug van de sticker m.b.t. inklapbare spuitboom (104-8904) en kleef de sticker op de framebuis van de spuitboom (Figuur 25).

  4. Herhaal stap 1 tot en met 3 aan de andere spuitboom.

De sticker m.b.t. de plaat met tankinhoud aanbrengen

Breng de uitwisbare sticker m.b.t. plaat met tankinhoud (119-9434) aan op de te monteren rolbeugel.

Note: Dankzij de magnetische rug van de sticker m.b.t. plaat met tankinhoud kunt u de sticker aanbrengen op elk ferrometaaloppervlak.Plaats de sticker m.b.t. de plaat met tankinhoud op de rolbeugel achter de bestuurdersstoel.

g349260

De sticker met regelgeving aanbrengen

  1. Maak het oppervlak van de treeplank onder het plaatje met het serienummer en de emissiesticker schoon.

    g349263
  2. Verwijder de rug van de sticker met regelgeving en kleef hem op de treeplank.

  3. Kleef de sticker met regelgeving onder de emissiesticker.
