Kit para CE

1. Gire ambos asientos hacia delante y fíjelos con las varillas de sujeción.

2. Por debajo del área del asiento del pasajero, retire las 2 abrazaderas que fijan la manguera del limpiador de aire al tubo en T de ventilación y la entrada del cuerpo del acelerador (Figura 1).



   Figura 1

   1. Manguera del limpiador de aire
   2. Abrazadera
   3. Tubo en T de ventilación
   4. Parte delantera de la máquina
   5. Entrada del cuerpo del acelerador

3. Retire la manguera del limpiador de aire del tubo de ventilación y del cuerpo del acelerador.

1. Retire los 2 tornillos de caperuza (5/16" x ¾"), las 2 arandelas de freno (5/16") y las 2 arandelas (5/16") que fijan la cubierta superior del ventilador (Figura 2).

   Note: Deseche los tornillos de caperuza, las arandelas de freno y las arandelas.



   Figura 2

   1. Cubierta superior del ventilador
   2. Arandela (5/16")
   3. Arandela de freno (5/16")
   4. Tornillo de caperuza (5/16" x ¾")
   5. Parte delantera de la máquina

2. Coloque el protector del ventilador delantero debajo de la consola central.



   Figura 3

   1. Protector de ventilador delantero
   2. Espaciadores
   3. Deflector del ventilador
   4. Arandela (5/16")
   5. Tornillo de caperuza (5/16" x 2¾")
   6. Parte delantera de la máquina

3. Alinee los taladros del protector de ventilador delantero con los taladros en la cubierta del ventilador (Figura 3).

4. Instale el protector en la cubierta (Figura 3) con 4 espaciadores, 2 arandelas (5/16") y 2 tornillos de caperuza (5/16" x 2¾").

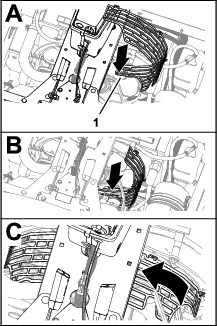

1. Alinee y gire el protector del ventilador trasero debajo de la consola central, tal y como se muestra en la Figura 4.



   Figura 4

   1. Protector de ventilador delantero

2. Instale el protector del ventilador delantero en el protector del ventilador trasero (Figura 4) con 4 pernos de cuello cuadrado (¼" x ¾") y 4 contratuercas con arandela prensada (1/4").



   Figura 5

   1. Perno de cuello cuadrado (¼" x ¾")
   2. Protector de ventilador delantero
   3. Pestaña de montaje (protector de ventilador trasero)
   4. Contratuerca con arandela prensada (¼")

3. Apriete las contratuercas con arandela prensada a entre 1017 y 1242 N∙cm.

1. Monte la manguera del limpiador de aire en el tubo en T de ventilación y la entrada del cuerpo del acelerador (Figura 6).



   Figura 6

   1. Manguera del limpiador de aire
   2. Tubo en T de ventilación
   3. Parte delantera de la máquina
   4. Abrazadera
   5. Entrada del cuerpo del acelerador

2. Fije la manguera del limpiador de aire al tubo de ventilación y el cuerpo del acelerador con las 2 abrazaderas (Figura 6) que retiró en Retirada de la manguera del limpiador de aire.

Figura 11

1. Enrute el arnés de cables del kit a través de la parte inferior del salpicadero y hacia abajo, a lo largo del arnés de cables de la máquina (Figura 12)



   Figura 12

   1. Arnés de cables del kit

2. Enrute el arnés de cables del kit por el anillo de goma en la chapa del suelo (Figura 12).



   Figura 13

   1. Arnés de cables del kit
   2. Pasacables (chapa de suelo)

3. Fije el arnés de cables del kit en el arnés de cables de la máquina con 2 abrazaderas.

Figura 14

1. Enrute el arnés de cables del kit hacia atrás, a lo largo del cable de control de tracción (Figura 15).



   Figura 15

   1. Anillo de goma de chapa del suelo
   2. Arnés de cables del kit
   3. Parte delantera de la máquina
   4. Cable de control de tracción

2. Enrute los 2 cables con las tomas de terminales planos en el claxon (Figura 16).



   Figura 16

   1. Tomas de terminales planos ( o – arnés de cables del kit)
   2. Terminales planos (claxon)

3. Enchufe las tomas de terminal con la etiqueta (Claxon +) y (Claxon -) en los terminales planos del claxon (Figura 16).

   Note: Cualquiera de las tomas de terminal del cable se puede conectar a cualquier terminal del claxon.

1. A la izquierda del radiador, enrute los conectores con las etiquetas (alimentación opcional) y (conexión a tierra de claxon) del arnés de cables del kit hacia arriba y hacia atrás, presionando los conectores a través de los bloques de espuma que se solapan (Figura 17).



   Figura 17

   1. Bloques de espuma que se solapan
   2. Conector (con la etiqueta (alimentación opcional))
   3. Conector (con la etiqueta (conexión a tierra de claxon)

2. Fije el arnés de cables del kit en el chasis con 2 abrazaderas.

3. Tire del arnés de cables del kit hacia el bloque de fusibles, tal y como se muestra en la Figura 18.



   Figura 18

   1. Conectores (con la etiqueta (alimentación opcional) y (conexión a tierra de claxon)

Pieza suministrada por el cliente: Fusible (10 A) – tipo pala ATC/ATO de acción rápida

1. Retire un tornillo del terminal del bloque de terminales de tierra (Figura 19).



   Figura 19

   1. Bloque de terminales de tierra
   2. Terminal de anillo (con la etiqueta (conexión a tierra del claxon) – arnés de cables del kit)
   3. Tornillo de terminal

2. Instale el terminal de anillo con la etiqueta (conexión a tierra del claxon) del arnés de cables del kit al bloque de terminales de tierra con el tornillo de terminal (Figura 19).

3. Enchufe el conector plano aislado con la etiqueta (alimentación opcional) del bloque de fusibles en el terminal plano con la etiqueta (alimentación del claxon) del arnés de cables del kit (Figura 20).



   Figura 20

   1. Toma de terminal plano (con la etiqueta (alimentación de claxon) – arnés de cables del kit)
   2. Conector de pala aislado (con la etiqueta (alimentación opcional) – bloque de fusibles)

4. Fije el arnés de cables del kit en el arnés de cables de la máquina con 2 abrazaderas.

5. Inserte el fusible (10 A) en la ranura del bloque de fusibles en el conector (alimentación opcional) (Figura 21).



   Figura 21

   1. Fusible (10 A)

6. Fije el arnés de cables del kit en el arnés de cables de la máquina con 2 abrazaderas.

7. Gire los asientos hacia abajo.

1. Mida desde el extremo de los brazos, según se muestra en Figura 25.



   Figura 25

   1. Pegatina de brazo plegable (104-8904)
   2. Brazo
   3. Mida 90 cm

2. Limpie el tubo del travesaño del brazo en el área donde midió en el paso 1.

   Note: Asegúrese de que la superficie del tubo no presente suciedad, grasa u otros materiales extraños.

3. Retire el reverso de la pegatina de brazo plegable (104-8904) y péguela en el tubo del travesaño del brazo (Figura 25).

4. Repita los pasos 1 a 3 en el otro brazo.

Coloque la pegatina borrable de pizarra del contenido del depósito (119-9434) en la barra del ROPS que se va a instalar.

Note: El reverso magnético de la pegatina de pizarra permite fijarla a cualquier superficie de metal ferroso.Coloque la pegatina de pizarra de contenido del depósito sobre la barra antivuelco detrás del asiento del operador.

Figura 26

1. Barra antivuelco

1. Limpie la superficie del peldaño debajo de la placa de serie y modelo.



   Figura 27

   1. Pegatina legal
   2. Peldaño

2. Retire el reverso de la pegatina de normativa y péguela al peldaño.

3. Pegue la pegatina de normativa debajo de la pegatina de emisiones.
