Kit CE

Irroratrice Multi Pro® 5800-G

Model No. 144-6200-Serial No. and Up

Sicurezza

Adesivi di sicurezza e informativi

Graphic

Gli adesivi di sicurezza e di istruzione sono chiaramente visibili e sono affissi accanto a zone particolarmente pericolose. Sostituite eventuali adesivi danneggiati o mancanti.
decal104-8904

104-8904

  1. Afferrare la barra in questo punto
decal119-9434

119-9434

  1. Contenuto del serbatoio

Installazione

Preparazione della macchina

  1. Parcheggiate la macchina su terreno pianeggiante con un'area sufficiente ad abbassare le barre.

  2. Inserite il freno di stazionamento.

  3. Abbassate le barre.

  4. Spegnete il motore e togliete la chiave.

  5. Attendete che tutte le parti mobili si fermino.

  6. Fate raffreddare il motore.

Montaggio della protezione della ventola

Parti necessarie per questa operazione:

Protezione anteriore della ventola1
Protezione posteriore della ventola1
Bullone a testa tonda (5/16" x ¾")4
Dado di bloccaggio flangiato (5/16")4
Vite a testa cilindrica (5/16" x 2¾")2
Rondella (⅜" x ⅞")2
Distanziale4

Rimozione del flessibile del filtro dell'aria

  1. Ruotate entrambi i sedili in avanti e fissateli con le aste di supporto.

  2. Nella zona sotto al sedile del passeggero, rimuovete le 2 fascette stringitubo che fissano i flessibili del filtro dell'aria al tubo di sfiato a T e all'entrata del corpo farfallato (Figura 1).

    g350303

    Figura 1

    1. Flessibile del filtro dell'aria
    2. Fascetta stringitubo
    3. Tubo di sfiato a T
    4. Parte anteriore della macchina
    5. Entrata corpo farfallato

  3. Rimuovete il flessibile del filtro dell'aria dal tubo di sfiato e dal corpo farfallato.

Montaggio della protezione anteriore della ventola

  1. Rimuovete le 2 viti a testa cilindrica (5/16" x ¾"), le 2 rondelle di bloccaggio (5/16") e le 2 rondelle (5/16") che fissano la cappa superiore della ventola (Figura 2).

    Note: Eliminate le viti a testa cilindrica, le rondelle di bloccaggio e le rondelle.

    g349196

    Figura 2

    1. Cappa superiore della ventola
    2. Rondella (5/16")
    3. Rondella di bloccaggio (5/16")
    4. Vite a testa cilindrica (5/16" x ¾")
    5. Parte anteriore della macchina

  2. Posizionate la protezione anteriore della ventola sotto alla consolle centrale.

    g349195

    Figura 3

    1. Protezione anteriore della ventola
    2. Distanziali
    3. Cappa della ventola
    4. Rondella (5/16")
    5. Vite a testa cilindrica (5/16" x 2¾")
    6. Parte anteriore della macchina

  3. Allineate i fori sulla protezione anteriore della ventola con i fori nella cappa della ventola (Figura 3).

  4. Montate il riparo sulla cappa (Figura 3) con i 4 distanziali, 2 rondelle (5/16") e 2 viti a testa cilindrica (5/16" x 2¾").

Montaggio della protezione posteriore della ventola

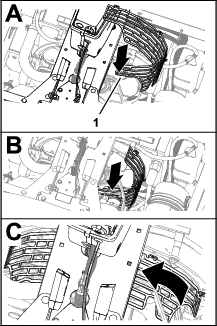

  1. Allineate e ruotate la protezione posteriore della ventola sotto alla consolle centrale, come mostrato nella Figura 4.

    g348976

    Figura 4

    1. Protezione anteriore della ventola

  2. Montate il riparo anteriore della ventola sulla protezione posteriore della ventola (Figura 4) con 4 bulloni a testa tonda (¼" x ¾") e 4 dadi di bloccaggio flangiati (¼").

    g350319

    Figura 5

    1. Bullone a testa tonda (¼" x ¾")
    2. Protezione anteriore della ventola
    3. Aletta di montaggio (protezione posteriore ventola)
    4. Dado di bloccaggio flangiato (¼")

  3. Serrate i controdadi flangiati tra 1017 e 1242 N·cm.

Montaggio del condotto della presa d'aria

  1. Montate il flessibile del filtro dell'aria sul tubo di sfiato a T e sull'entrata del corpo farfallato (Figura 6).

    g350302

    Figura 6

    1. Flessibile del filtro dell'aria
    2. Tubo di sfiato a T
    3. Parte anteriore della macchina
    4. Fascetta stringitubo
    5. Entrata corpo farfallato

  2. Fissate il flessibile del filtro dell'aria al tubo di sfiato e al corpo farfallato con le 2 fascette stringitubo (Figura 6) che avete rimosso in Rimozione del flessibile del filtro dell'aria.

Montaggio dell'interruttore dell'avvisatore acustico

Parti necessarie per questa operazione:

Interruttore dell’avvisatore acustico (interruttore, controdado e dado godronato)1
Cablaggio preassemblato1

  1. Togliete il tappo a spinta dal cruscotto (Figura 7).

    g349044

    Figura 7

    1. Tappo a spinta (cruscotto)

  2. Rimuovete eventuali sbavature dal foro.

  3. Inserite il controdado sull'interruttore dell'avvisatore acustico (Figura 8).

    g349010

    Figura 8

    1. Connettore a 2 prese (con l'etichetta – cablaggio preassemblato del kit)
    2. Interruttore avvisatore acustico
    3. Controdado

  4. Inserite l'interruttore dell'avvisatore acustico nel connettore a 2 prese con l'etichetta del cablaggio preassemblato del kit (Figura 8).

  5. Inserite l'interruttore attraverso il foro partendo dal fondo del pannello (Figura 9.

    g349008

    Figura 9

    1. Dado godronato
    2. Interruttore avvisatore acustico

  6. Se necessario, regolate il controdado in modo da esporre una quantità di filettature dell'interruttore dell'avvisatore acustico sufficiente a montare il dado godronato (Figura 9).

  7. Fissate l'interruttore dell’avvisatore acustico sul cruscotto con il dado godronato (Figura 9).

Installazione dell'avvisatore acustico

Parti necessarie per questa operazione:

Avvisatore acustico1
Vite a testa cilindrica (5/16" x ¾")1
Dado di bloccaggio flangiato (5/16")1

  1. Montate la staffa dell'avvisatore acustico sulla piastra della frizione (Figura 10) con una vite a testa cilindrica (5/16" x ¾") e un dado di bloccaggio flangiato (5/16").

    g348995g348987

    Figura 10

    1. Dado di bloccaggio flangiato (5/16")
    2. Piastra della frizione
    3. Staffa (avvisatore acustico)
    4. Vite a testa cilindrica (5/16" x ¾")

  2. Serrate la vite a testa cilindrica e il dado di bloccaggio a una coppia di 1978–2542 N∙cm.

Montaggio del cablaggio preassemblato del kit

Parti necessarie per questa operazione:

Fascette per cavi6

Instradamento del cablaggio attraverso il pianale

g349080

Figura 11

  1. Instradate il cablaggio preassemblato del kit da una parte all'altra del fondo del cruscotto e in giù lungo il cablaggio della macchina (Figura 12).

    g349079

    Figura 12

    1. Cablaggio preassemblato del kit

  2. Fate passare il cablaggio preassemblato del kit attraverso il gommino della piastra del pianale (Figura 12).

    g349078

    Figura 13

    1. Cablaggio preassemblato del kit
    2. Gommino (pianale)

  3. Fissate il cablaggio preassemblato del kit al cablaggio preassemblato della macchina con 2 fascette per cavi.

Collegamento del cablaggio all'avvisatore acustico

g351629

Figura 14

  1. Instradate il cablaggio preassemblato del kit all'indietro, lungo il cavo di comando della trazione (Figura 15).

    g349095

    Figura 15

    1. Gommino della piastra del pianale
    2. Cablaggio preassemblato del kit
    3. Parte anteriore della macchina
    4. Cavo di comando della trazione

  2. Instradate i 2 fili con le prese a forcella nell'avvisatore acustico (Figura 16).

    g349092

    Figura 16

    1. Prese a forcella ( o – cablaggio preassemblato del kit)
    2. Terminali a forcella (avvisatore acustico)

  3. Collegate le prese a forcelle con l'etichetta e nei terminali a forcella dell'avvisatore acustico (Figura 16).

    Note: Ciascuna presa di terminazione del filo può essere collegata a ciascuna terminazione dell'avvisatore acustico.

Instradamento del cablaggio verso il quadro elettrico

  1. Sul lato sinistro del radiatore, instradate i connettori con l'etichetta e del cablaggio preassemblato del kit verso l'alto e all'indietro, spingendo i connettori attraverso i blocchi di schiuma sovrapposti (Figura 17).

    g351608

    Figura 17

    1. Blocchi di schiuma sovrapposti
    2. Connettore (con l'etichetta )
    3. Connettore (con l'etichetta )

  2. Fissate il cablaggio preassemblato del kit al telaio con 2 fascette per cavi.

  3. Tirate il cablaggio preassemblato del kit verso il portafusibili, come mostrato nella Figura 18.

    g351609

    Figura 18

    1. Connettori (con l'etichetta e )

Collegamento del cablaggio preassemblato del kit alla morsettiera di messa a terra e al portafusibili

Parte fornita dal cliente: Fusibile (10 A), tipo a lama ATC/ATO ad azione rapida

  1. Rimuovete una terminazione a vite dalla morsettiera di messa a terra (Figura 19).

    g349094

    Figura 19

    1. Morsettiera di messa a terra
    2. Capocorda (con l'etichetta – cablaggio preassemblato del kit)
    3. Vite terminale

  2. Installate il capocorda con l'etichetta del cablaggio preassemblato del kit sulla morsettiera di messa a terra con la terminazione a vite (Figura 19).

  3. Inserite il connettore a forcella isolato con l'etichetta del portafusibili nel terminale a forcella con l'etichetta del cablaggio preassemblato del kit (Figura 20).

    g349093

    Figura 20

    1. Presa a forcella (con l'etichetta – cablaggio preassemblato del kit)
    2. Connettore a forcella isolato (con l'etichetta – portafusibili)

  4. Fissate il cablaggio preassemblato del kit al cablaggio preassemblato della macchina con 2 fascette per cavi.

  5. Inserite il fusibile (10 A) nello slot del portafusibili per il connettore (Figura 21).

    g349323

    Figura 21

    1. Fusibile (10 A)

  6. Fissate il cablaggio preassemblato del kit al cablaggio preassemblato della macchina con 2 fascette per cavi.

  7. Ruotate verso il basso i sedili.

Montaggio del contenitore per la conservazione dei dispositivi di protezione individuale (DPI)

Parti necessarie per questa operazione:

Contenitore per la conservazione dei DPI1
Anello1
Staffa di montaggio1
Bullone a U1
Dado di bloccaggio flangiato (⅜")2

  1. Inserite un anello nel manicotto del contenitore per la conservazione dei DPI come mostrato nella Figura 22.

    g361783

    Figura 22

    1. Anello
    2. Manicotto (contenitore per la conservazione dei DPI)

  2. Montate la staffa di montaggio sul tubo del roll bar (Figura 23) con un bullone a U e 2 dadi di bloccaggio flangiati (⅜").

    Note: Accertatevi che l'ubicazione della staffa non copra gli adesivi del roll bar.

    g366051

    Figura 23

    1. Bullone a U
    2. Tubo del roll bar
    3. Staffa di montaggio
    4. Dado di bloccaggio flangiato (⅜")

  3. Inserite i ganci dell'anello nelle fessure della staffa di montaggio (Figura 24).

    g366052

    Figura 24

    1. Gancio (anello)
    2. Fessura (staffa di montaggio)

Applicazione degli adesivi.

Parti necessarie per questa operazione:

Adesivo delle barre pieghevoli (104-8904)2
Adesivo in ardesia per il contenuto del serbatoio (119-9434)1
Adesivo di legge1

Applicazione degli adesivi delle barre pieghevoli

  1. Misurate a partire dall'estremità delle barre, come come illustrato in Figura 25.

    g001629

    Figura 25

    1. Adesivo delle barre pieghevoli (104-8904)
    2. Barra
    3. Misurate 90 cm

  2. Pulite il tubo della trave della barra nell'area in cui avete preso le misure al passaggio 1.

    Note: Accertatevi che la superficie del tubo sia priva di sporco, grasso o di altri materiali estranei.

  3. Rimuovete il retro dall'adesivo della trave pieghevole (104-8904) e fatelo aderire al tubo della trave della barra (Figura 25).

  4. Ripetete i passaggi da 1 a 3 sull'altra barra.

Applicazione dell'adesivo di ardesia dei contenuto del serbatoio

Applicate l'adesivo di ardesia cancellabile del contenuto del serbatoio (119-9434) sulla barra del ROPS da installare.

Note: Il retro magnetico dell'adesivo di ardesia del contenuto del serbatoio ne consente l'applicazione su qualsiasi superficie metallica.Posizionate l'adesivo di ardesia dei contenuti del serbatoio sul roll-bar dietro al sedile dell'operatore.

g349260

Figura 26

  1. Roll bar

Applicazione dell'adesivo di conformità

  1. Pulite la superficie del gradino al di sotto della targhetta con il numero di serie e di modello e l'adesivo delle emissioni.

    g349263

    Figura 27

    1. Adesivo di legge
    2. Gradino

  2. Rimuovete il retro dall'adesivo della conformità e fatelo aderire al gradino.

  3. Applicate l'adesivo di conformità sotto a quello delle emissioni.
