Advarsel
CALIFORNIEN
Advarsel i henhold til erklæring nr. 65
Brug af dette produkt kan medføre eksponering over for kemikalier, der ifølge staten Californien er kræftfremkaldende og giver medfødte defekter eller andre forplantningsskader.
Sikkerhed
Sikkerheds- og instruktionsmærkater
 |
Sikkerheds- og instruktionsmærkaterne kan nemt ses af operatøren og er placeret tæt på potentielle risikoområder. Udskift eventuelle beskadigede eller manglende mærkater. |
Opsætning
Montering af det ekstra løfteudstyr
Dele, der skal bruges til dette trin:
| Ekstra løfteudstyr | 1 |
| Håndtag | 1 |
| Pind | 1 |
Note: Fjern alle træforsendelsesblokke og bånd, inden du påbegynder monteringen.
-
Monter håndtaget på det ekstra løfteudstyr, og fastgør det med tappen (Figur 1).
-
Kontroller, at det maksimale dæktryk på alle dæk er 206 kPa (30 psi).
Montering af tværtransportøren
Dele, der skal bruges til dette trin:
| Håndtag | 2 |
| Bolt (¼" x"¾") | 8 |
| Flangelåsemøtrik (¼ tomme) | 8 |
Monter håndtagene på tværtransportøren under længdevangen med (4) 1/4 x 3/4 tommer bolte og flangelåsemøtrikker (Figur 2).
Betjening af det ekstra løfteudstyr
Det ekstra løfteudstyr er beregnet til, at én person kan løfte, transportere og montere tværtransportøren/drejeleddet op på MH-400.
Advarsel
Det ekstra løfteudstyr har en maksimal belastningskapacitet på 680 kg. Den må ikke bruges til at løfte personer.
-
Løft tværtransportøren/drejeleddet op på det ekstra løfteudstyr.
-
Flyt udstyret til bagenden af MH-400-enheden, og hæv det til monteringspositionen.
Forsigtig
Efterlad ikke last uden opsyn eller i den hævede position.
-
Monter udstyret på lynmonteringsbeslagene i bagenden af MH-400-enheden (se Montering af tværtransportøren/drejeleddet).
-
Sænk løfteudstyret, og rul det tilbage, indtil det er helt fri af udstyret.
Note: Manøvrer ikke rundt med løfteudstyret i mudret eller blødt terræn, da det kan være vanskeligt at flytte igen.
Montering af tværtransportøren/drejeleddet
Tværtransportøren spreder materiale ud i en af MH-400-enhedens sider, mens drejeledssættet gør det muligt for tværtransportøren at dreje frit i en bue på 270 grader, eller være fastlåst i en af de fem faste positioner med 45 graders mellemrum.
Note: MH-400-enheden leveres med et par lynmonteringsklemmer. Brug klemmerne til at montere tværtransportøren/drejeleddet på MH-400-enheden.
-
Anbring tværtransportøren/drejeleddet, så drejeledssættets to monteringsbeslag vender bagud (væk fra MH-400-enheden).
-
Sørg for, at tværtransportøren/drejeleddet sidder i midten af monteringsbeslagene, og at motoren rækker ud i samme side som styrehåndtagene på MH-400-enheden.
-

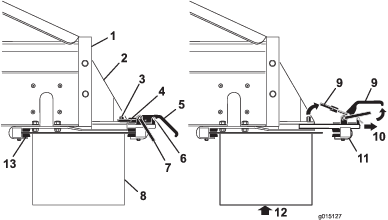

Fjern sikkerhedslåseclipsene fra klemmehåndtagene (Figur 3).
-
Løft sikkerhedslåsen. Løft derefter klemmehåndtagene til ekstraudstyret, og frigør låseringene fra låsestifterne (Figur 3).
-
Skub klemmehåndtagsenheden til bagsidens ekstraudstyr ud af lynmonteringsåbningerne (Figur 3).
-
Få nogen til at hjælpe med at sætte den forreste kant af tværtransportøren/drejeleddet op under bagenden af MH-400-enheden og ind i de forreste klemmer på beslagene (Figur 3).
-
Understøt tværtransportøren/drejeleddet, og skub klemmeenheden til bagendens ekstraudstyr tilbage i åbningerne i beslagene og over bagkanten (Figur 3).
-
Sørg for, at tværtransportøren/drejeleddet sidder midt mellem beslagene. Monter derefter låseringene over låsestifterne igen, og tryk klemmehåndtagene nedad
Note: Hvis klemmeenheden er for løs, og tværtransportøren/drejeleddet kan bevæges mellem klemmerne, skal du dreje låseringene et par omgange ned i klemmerne, indtil tværtransportøren/drejeleddet er fastgjort.
Important: Stram ikke klemmerne for meget. Du risikerer at bøje kanterne på tværtransportøren/drejeleddet.
-
Monter sikkerhedslåseclipsene på klemmehåndtagene igen (Figur 3).
Forsigtig
Sørg for at montere sikkerhedslåseclipsene i klemmerne igen. Ellers kan klemmerne risikere at åbne under drift.
Advarsel
Ekstraudstyret er tungt. Få en anden person til at hjælpe med at løfte tværtransportøren/drejeleddet.
Tilslutning af hydraulikslangerne
Advarsel
Sørg for, at bugseringskøretøjet er slukket, inden hydraulikslangerne tilsluttes, så det undgås, at tværtransportøren/drejeleddet tændes utilsigtet.

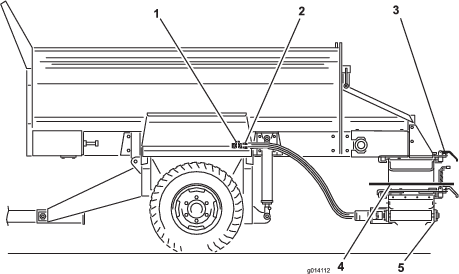

Slut hydraulikslangerne til kontrolventilen til udstyret på MH-400 således (Figur 4):
-
Flyt den ydre manchet på hunstikket frem eller tilbage, og indsæt hanstikket.
-
Hold hanstikket på plads, og slip den ydre manchet på hunstikket.
-
Sørg for, at stikkene er skubbet helt ind, og at de sidder forsvarligt låst fast. Sørg for, at hydraulikslangerne sidder vandret
-
Når bugseringskøretøjets hydraulik er i drift, skal du trække i kontrolarmen til udstyret (på SH-modellerne) eller starte udstyret med startknappen til udstyret på den trådløse styreenhed (på EH-modellerne) og sikre dig, at tværtransportøren/drejeleddet fungerer korrekt.
Advarsel
-
Sørg for, at alle hydraulikrørsforbindelser er fast tilspændt, og at alle hydraulikslanger og -rør er i god stand, før der sættes tryk på systemet.
-
Hold kroppen og hænderne væk fra små lækagehuller i hydraulikrør, der sprøjter hydraulikvæske ud under højt tryk. Brug pap eller papir til at finde eventuelle hydrauliklækager. Hydraulikvæske, der slipper ud under tryk, kan trænge ind i huden og dermed forårsage personskader. Væske, der ved et uheld er blevet sprøjtet ind i huden, skal fjernes kirurgisk inden for få timer af en læge, der kender til denne type skade, da det ellers kan medføre koldbrand.
Betjening
Betjening af tværtransportøren

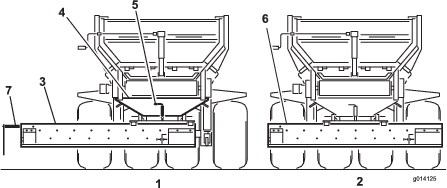

Udstrækning og tilbagetrækning af tværtransportøren
Forsigtig
Returner altid tværtransportøren til den midterste position under transport, da den ellers kan blive beskadiget eller forvolde personskade eller materiel skade.
-
Fjern sikkerhedsstifterne fra begge ekstraudstyrets klemmer på drejeledssættet.
-
Løsn klemmebeslagene på ekstraudstyret
-
Skub transportøren hen til midten eller ud til siden.
-
Spænd klemmebeslagene igen.
-
Genmonter sikkerhedsstifterne.
-
Juster tværtransportørens hastighed på SH-modeller med hydraulikhåndtaget til højre. Juster tværtransportørens hastighed på EH-modeller med den trådløse styreenhed.
Note: Sænk altid tragtbeholderen, inden tværtransportøren justeres. Ellers hviler tværtransportøren i en vinkel.
Spredning af materialer fra tværtransportøren
-
Sluk for bugseringskøretøjet.
-
Tænd for udstyret og transportbåndet (aflæsningsposition) med håndtagene på SH-modeller.
-
Åbn den justerbare del af bagsmækken for at opnå den ønskede gennemstrømningshastighed. Du skal muligvis prøve dig frem, inden du opnår den ønskede gennemstrømning og spredningsdybde. Andre variabler omfatter kørselshastighed og materialetype
-
Tænd for bugseringskøretøjets hydraulik.
-
Sluk for bugseringskøretøjets hydraulik på SH-modeller for at stoppe materialets bevægelse, eller sluk for kontakten på tænd-/sluk-anordningen.
Note: Kontakten på tænd-/sluk-anordningen på SH-modeller standser transportbåndet på gulvet, ikke tværtransportøren.
-
Betjen udstyret og transportbåndet med den trådløse styreenhed på EH-modeller.
-
Når du er færdig med at bruge tværtransportøren, skal du altid sætte den tilbage i midterpositionen.
Betjening af drejeledssættet
Hvis du vil føre materialet fra tværtransportøren i en anden retning, skal du trække den fjederbelastede låsepind op på drejeledssættet i den ulåste eller åbne position. Dette giver dig mulighed for manuelt at bevæge tværtransportøren frit fra side til side på drejelejet (Figur 5).
Hvis du vil fastholde tværtransportøren i en fast position, skal du slippe den fjederbelastede låsepind ind i en af de fem låsepositioner på drejeledssættet.
Note: Under transport på ujævnt terræn skal maskinen løftes til det maksimale sikkerhedsområde. Dette giver en større afstand mellem tværtransportøren/drejeleddet og jorden.
