Transporteur/pivot/chariot MH-400

Pièces nécessaires pour cette opération:

Note: Retirez toutes les cales en bois et les sangles d'expédition avant de commencer l'installation.

1. Montez la poignée dans le chariot pour accessoire et fixez-la avec la goupille (Figure 1).



   Figure 1

   1. Poignée
   2. Chariot pour accessoire
   3. Goupille

2. Vérifiez que tous les pneus sont gonflés à 206 kPa (30 psi) maximum.

Pièces nécessaires pour cette opération:

Fixez les poignées au transporteur transversal, sous les longerons, au moyen de (4) boulons 1/4 x 3/4" et contre-écrous à embase (Figure 2).

Figure 2

1. Poignées de transporteur

Le chariot pour accessoire est conçu pour permettre à une seule personne de lever, transporter et monter le transporteur transversal/pivot sur le MH-400.

1. Soulevez le transporteur transversal/pivot sur le chariot.

2. Transportez l'accessoire jusqu'à l'arrière du MH-400 et élevez-le en position pour le montage.

   Prudence

   Ne laissez pas de charges sans surveillance ou soulevées.

3. Posez l'accessoire dans les supports de fixation rapides à l'arrière du MH-400 (voir la section Montage du transporteur transversal/pivot).

4. Abaissez le chariot et faites-le rouer en arrière jusqu'à ce qu'il soit complètement dégagé de l'accessoire.

   Note: Ne manœuvrez pas le chariot sur un sol meuble ou boueux, car il aura des difficultés à bouger.

Le transporteur transversal étale le matériau de chaque côté du MH-400 tandis que le pivot permet d'orienter le transporteur selon un arc de 270 degrés ou de le verrouiller dans l'une de cinq positions fixes, espacées de 45 degrés l'une de l'autre.

Note: Le modèle MH-400 est équipé de deux fixations rapides. Utilisez ces fixations pour monter le transporteur transversal/pivot sur le MH-400.

1. Positionnez le transporteur transversal/pivot de sorte que les deux supports de montage du lit d'orientation soient dirigés vers l'arrière (dans la direction opposée au MH-400).

2. Vérifiez que le transporteur transversal/pivot est centré entre les supports de montage et que le moteur dépasse du même côté que les poignées de commande du MH-400.

3. Retirez les clips des verrous de sécurité sur les poignées des brides de fixation (Figure 3).

4. Levez le verrou de sécurité, puis levez les poignées des brides de fixation de l'accessoire et dégagez les bagues de blocage des goupilles de blocage (Figure 3).

5. Sortez la bride de fixation rapide arrière de l'accessoire des fentes de montage (Figure 3).

6. En vous faisant aider par une autre personne, insérez le bord avant du transporteur transversal/pivot vers le haut et sous l'arrière du MH-400 dans les fixations avant sur les supports (Figure 3).

7. Tout en soutenant le transporteur transversal/pivot, glissez la fixation arrière dans les fentes des supports et par-dessus le bord arrière (Figure 3).

8. Vérifiez que le transporteur transversal/pivot est bien centré entre les supports. Reposez ensuite les bagues de blocage sur les goupilles de blocage, et appuyez sur les poignées des fixations.

   Note: Si les fixations ne sont pas assez serrées et que le transporteur transversal/pivot bouge à l'intérieur, tournez plusieurs fois les bagues de blocage dans les fixations jusqu'à ce que le transporteur transversal/pivot ne bouge plus.

   Important: Ne serrez pas les fixations excessivement. Cela pourrait fausser les bords du transporteur transversal/pivot.

9. Reposez les clips des verrous de sécurité sur les poignées des fixations (Figure 3).

   Prudence

   Veillez à bien remettre en place les clips des verrous de sécurité dans les fixations. Les fixations pourraient sinon s'ouvrir en cours d'utilisation.

   Attention

   Les accessoires sont lourds. Demandez l'aide d'un assistant pour soulever le transporteur transversal/pivot.

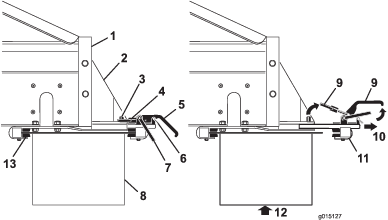

   Figure 3

   1. Arrière du MH-400
   2. Support de fixation d'accessoire
   3. Goupille de blocage
   4. Bague de blocage
   5. Poignée de bride de fixation
   6. Clip de verrou de sécurité
   7. Verrou de sécurité
   8. Accessoire
   9. Lever
   10. Tirer
   11. Bride de fixation arrière
   12. Soutenez l'accessoire avant de déposer les brides de fixation.
   13. Supports de bride de fixation avant

Pour raccorder les flexibles hydrauliques à la vanne de commande sur le MH-400, procédez comme suit (Figure 4) :

• Tirez en arrière (ou poussez en avant) le manchon extérieur du raccord femelle et insérez le raccord mâle.

• Maintenez le raccord mâle fermement en place et relâchez le manchon extérieur du raccord femelle.

• Vérifiez que les raccords sont complètement enfoncés et solidement verrouillés en place. Vérifiez que les flexibles hydrauliques sont horizontaux.

• Pour vérifier le fonctionnement du transporteur transversal/pivot, activez le système hydraulique du tracteur et tirez le levier de commande d'accessoire en arrière (modèles SH) ou mettez le transporteur transversal/pivot en marche au moyen du bouton de démarrage sur la télécommande sans fil (modèles EH).

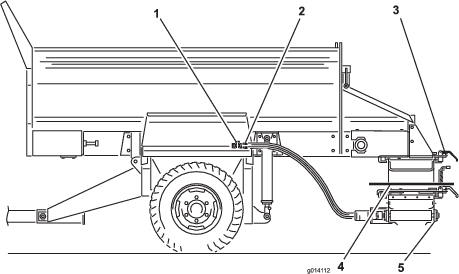

Figure 4

1. Vanne de commande pour accessoire
2. Raccords de flexibles
3. Fixations rapides
4. Kit d'orientation
5. Transporteur transversal

Pour diriger le flux de matériau du transporteur transversal dans n'importe quelle direction, tirez la goupille de verrouillage rappelée par ressort en position de déverrouillage ou d'ouverture. Vous pourrez alors déplacer le transporteur transversal manuellement d'un côté à l'autre sur le palier de pivotement (Figure 5).

Pour maintenir le transporteur transversal à une position fixe, relâchez la goupille de verrouillage rappelée par ressort dans l'une de cinq positions de verrouillage sur le kit d'orientation.

Note: Lorsque vous traversez des terrains accidentés, élevez la machine à la hauteur de déplacement de sécurité maximale. Cela permet d'augmenter la garde au sol pour le transporteur transversal/pivot.

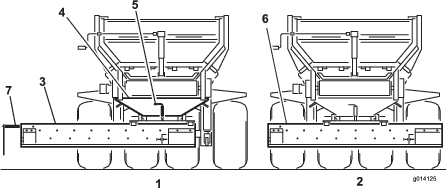

Figure 6

1. Commandes hydrauliques
2. Flèche
3. Vérin
