MH-400-laitteen kuljetin/nivel/kärry

Model No. 44938-Serial No. and Up

Vaara

KALIFORNIA

Lakiesityksen 65 mukainen varoitus

Tämän tuotteen käyttäminen voi altistaa kemikaaleille, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia tai muuta lisääntymiseen liittyvää haittaa.

Turvaohjeet

Turva- ja ohjetarrat

Graphic

Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.
decal119-6821

119-6821

  1. Vaara – älä kuljeta konetta kuljettimen ollessa ulostyönnettynä. Konetta saa kuljettaa vain kuljettimen ollessa säilytysasennossa.
decal119-6810

119-6810

  1. Lue käyttöopas.
  2. Nostamiseen tarvitaan kaksi henkilöä.
decal119-0217

119-0217

  1. Vaara – sammuta moottori ja pysy etäällä liikkuvista osista. Pidä kaikki suojukset ja suojalevyt paikoillaan.
decal119-6851

119-6851

  1. Vaara – älä seiso koneen päällä.
decal119-6834

119-6834

  1. Lue käyttöopas.
  2. Enimmäiskuorma on 680 kg.
decal119-6850

119-6850

  1. Käden ruhjoutumisvaara – käytä tukijalan lukkoa.

Käyttöönotto

Lisävarusteen kärryn kokoaminen

Vaiheeseen tarvittavat osat:

Lisävarusteen kärry 1
Kahva 1
Tappi 1

Note: Irrota kaikki hihnat ja puiset kuljetustuet ennen asennusta.

  1. Asenna kahva lisävarusteen kärryyn ja kiinnitä se tapilla (Kuva 1).

    g015308

    Kuva 1

    1. Kahva
    2. Lisävarusteen kärry
    3. Tappi

  2. Tarkista, että kunkin renkaan paine on korkeintaan 206 kPa (30 psi).

Poikittaiskuljettimen kokoaminen

Vaiheeseen tarvittavat osat:

Kahva2
Pultti (¼ × ¾ tuumaa)8
Laippalukkomutteri (¼ tuumaa)8

Kiinnitä kumpikin kahva poikittaiskuljettimeen sivukaiteiden alle neljällä 1/4 × 3/4 tuuman pultilla ja laippalukkomutterilla (Kuva 2).

g014081

Kuva 2

  1. Kuljettimen kahvat

Lisävarusteen kärryn käyttö

Lisävarusteen kärryn avulla yksi henkilö voi nostaa, kuljettaa ja asentaa poikittaiskuljettimen/nivelen MH-400-laitteeseen.

Vaara

Lisävarusteen kärryn enimmäiskuorma on 680 kg. Älä käytä sitä matkustajien kuljettamiseen.

  1. Nosta poikittaiskuljetin/nivel lisävarusteen kärryyn.

  2. Vie lisävaruste MH-400-laitteen taakse ja nosta se kiinnitysasentoon.

    Varoitus

    Älä jätä kuormia ilman valvontaa tai nostettuun asentoon.

  3. Asenna lisävaruste MH-400-laitteen takana oleviin pikakiinnityskannattimiin (katso Poikittaiskuljettimen/nivelen asennus).

  4. Laske kärry ja siirrä sitä taaksepäin, kunnes se on kokonaan irti lisävarusteesta.

    Note: Älä käytä kärryä mutaisessa tai pehmeässä maastossa, sillä muuten sitä on vaikea liikuttaa.

Poikittaiskuljettimen/nivelen asennus

Poikittaiskuljetin levittää materiaalia MH-400-laitteen kummallekin puolelle, ja nivelsarja mahdollistaa poikittaiskuljettimen vapaan kääntymisen 270 asteen kaaressa tai sen lukitsemisen yhteen viidestä kiinteästä asennosta, jotka sijaitsevat 45 asteen välein.

Note: MH-400 on varustettu kahdella pikakiinnityskiristimellä. Kiinnitä niiden avulla poikittaiskuljetin/nivel MH-400-laitteeseen.

  1. Sijoita poikittaiskuljetin/nivel siten, että nivelsarjan kaksi kiinnityskannatinta ovat taaksepäin (poispäin MH-400-laitteesta).

  2. Varmista, että poikittaiskuljetin/nivel on kiinnityskannatinten keskellä ja että moottori työntyy ulos samalta puolelta kuin MH-400-laitteen ohjauskahvat.

  3. Irrota turvalukitsinten pidikkeet kiristinten kahvoista (Kuva 3).

  4. Nosta turvalukitsin ja lisävarusteen kiinnityskiristinten kahvat ja vapauta sitten lukitusrenkaat lukitustapeista (Kuva 3).

  5. Liu'uta lisävarusteen takakiinnityskiristinkokoonpano ulos pikakiinnityspaikoista (Kuva 3).

  6. Pyydä apua ja aseta sitten poikittaiskuljettimen/nivelen etureuna ylös MH-400-laitteen takaosan alle kannattimissa oleviin etukiristimiin (Kuva 3).

  7. Tue poikittaiskuljetinta/niveltä ja liu'uta lisävarusteen takakiinnityskiristinkokoonpano takaisin kannattimissa oleviin paikkoihin ja takareunan yli (Kuva 3).

  8. Varmista, että poikittaiskuljetin/nivel on kannatinten keskellä. Asenna sitten lukitusrenkaat takaisin lukitustappeihin ja paina kiristinten kahvat alas.

    Note: Jos kiristinkokoonpano on liian löysä ja poikittaiskuljetin/nivel liukuu kiristimissä, käännä lukitusrenkaita kiristimiin muutaman kierroksen verran, kunnes poikittaiskuljetin/nivel on tukevasti kiinni.

    Important: Älä kiristä kiristimiä liikaa. Se saattaa johtaa poikittaiskuljettimen/nivelen reunojen vääntymiseen.

  9. Asenna turvalukitsinten pidikkeet takaisin kiristinten kahvoihin (Kuva 3).

    Varoitus

    Muista asentaa turvalukitsinten pidikkeet takaisin kiristimiin. Muuten kiristimet saattavat aueta käytön aikana.

    Vaara

    Lisävarusteet ovat painavia. Pyydä apua poikittaiskuljettimen/nivelen nostamiseen.

    g015127

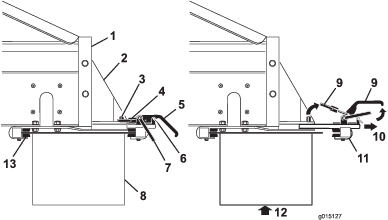

    Kuva 3

    1. MH-400-laitteen takaosa
    2. Lisävarusteen kiinnityskannatin
    3. Lukitustappi
    4. Lukitusrengas
    5. Kiristimen kahva
    6. Turvalukitsimen pidike
    7. Turvalukitsin
    8. Lisävaruste
    9. Nosta
    10. Vedä
    11. Takakiristinkokoonpano
    12. Tue lisävaruste ennen kiristinten irrottamista
    13. Etukiristinkannattimet

Hydrauliletkujen asennus

Vaara

Varmista ennen hydrauliletkujen asennusta, että vetoajoneuvo ei ole käynnissä, jotta poikittaiskuljetin/nivel ei voi aktivoitua vahingossa.

Asenna hydrauliletkut MH-400-laitteessa olevaan lisävarusteen säädinventtiiliin seuraavasti (Kuva 4):

  • Vedä taaksepäin (tai työnnä eteenpäin) naarasliittimen ulompaa suojusta ja asenna urosliitin.

  • Pidä urosliitintä tukevasti paikallaan ja vapauta naarasliittimen ulompi suojus.

  • Varmista, että liittimet ovat tukevasti paikallaan. Varmista, että hydrauliletkut kulkevat vaakasuorassa.

  • Vetoajoneuvon hydrauliikan ollessa käytössä vedä lisävarusteen säätövipua (SH-mallit) tai käynnistä lisävaruste langattomassa kauko-ohjaimessa olevalla lisävarusteen käynnistyspainikkeella (EH-mallit) ja varmista, että poikittaiskuljetin/nivel toimii asianmukaisella tavalla.

Vaara

  • Varmista, että kaikki hydrauliputkien liittimet ovat tiukalla ja kaikki hydrauliletkut ja -putket ovat hyvässä kunnossa, ennen kuin lisäät järjestelmän painetta.

  • Pidä keho ja kädet kaukana hydrauliputkien vuotavista rei’istä, joista suihkuaa korkeapaineista hydraulinestettä. Etsi hydraulinestevuotoja pahvin tai paperin avulla. Paineella suihkuava hydraulineste voi läpäistä ihon ja aiheuttaa vammoja. Asiantuntijalääkärin on leikattava ihon sisään päässyt neste muutaman tunnin sisällä, jotta neste ei aiheuta kuoliota.

g014112

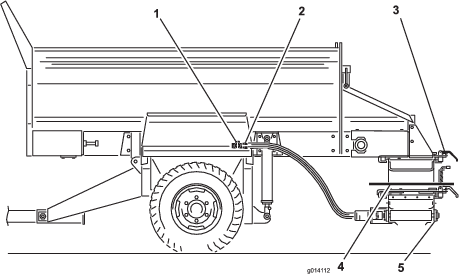

Kuva 4

  1. Lisävarusteen säädinventtiili
  2. Letkuliitännät
  3. Pikakiinnityskiristimet
  4. Nivelsarja
  5. Poikittaiskuljetin

Käyttö

Poikittaiskuljettimen käyttö

Poikittaiskuljettimen työntäminen ulos ja vetäminen sisään

Varoitus

Palauta poikittaiskuljetin keskiasentoon aina kuljetuksen ajaksi, sillä muuten poikittaiskuljetin saattaa osua ihmisiin tai esineisiin ja vaurioitua.

  1. Irrota turvatapit nivelsarjan molemmista lisävarusteen kiinnityskiristimistä.

  2. Löysää lisävarusteen kiinnityskiristinkannattimet.

  3. Liu'uta kuljetin keskelle tai sivulle.

  4. Kiristä kiristinkannattimet uudelleen.

  5. Asenna turvatapit takaisin paikalleen.

  6. SH-mallit: säädä poikittaiskuljettimen nopeus oikealla olevalla hydraulivivulla. EH-mallit: säädä poikittaiskuljettimen nopeus langattomalla kauko-ohjaimella.

    Note: Laske suppilo aina ennen poikittaiskuljettimen säätämistä. Muuten poikittaiskuljetin ei ole suorassa.

    g014125

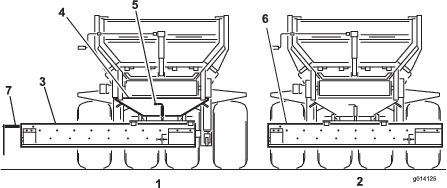

    Kuva 5

    1. Ulostyönnetty asento kuljettimen käytön aikana
    2. Keskiasento kuljetuksen aikana
    3. Poikittaiskuljetin
    4. Nivelsarja
    5. Nivelen lukitustappi
    6. Irrota suuntain tai käännä se pystyyn
    7. Materiaalin poisto (moottoripää)

Materiaalin levittäminen poikittaiskuljettimella

  1. Sammuta vetoajoneuvo.

  2. SH-mallit: käynnistä lisävaruste ja kuljetinhihna (purkuasento) säätövivuilla.

  3. Avaa takaportin säädettävä osa siten, että saavutetaan haluttu virtausnopeus. Saatat joutua kokeilemaan eri asentoja ennen halutun virtausnopeuden ja levityssyvyyden saavuttamista. Muita muuttujia ovat esimerkiksi ajonopeus ja materiaalin tyyppi.

  4. Käynnistä vetoajoneuvon hydrauliikka.

  5. SH-mallit: sammuta vetoajoneuvon hydrauliikka ja pysäytä materiaalin liike tai kytke on/off-riippujohdon kytkin off-asentoon.

    Note: SH-mallit: on/off-riippujohdon kytkin pysäyttää lattiakuljetinhihnan eikä poikittaiskuljetinta.

  6. EH-mallit: käytä lisävarustetta ja kuljetinhihnaa langattomalla kauko-ohjaimella.

  7. Kun haluat lopettaa poikittaiskuljettimen käytön, palauta se aina keskiasentoon.

Nivelsarjan käyttö

Voit ohjata poikittaiskuljettimen materiaalivirran mihin tahansa suuntaan vetämällä nivelsarjan jousikuormitteisen lukitustapin ylös lukituksen avausasentoon tai avoimeen asentoon. Tämä mahdollistaa poikittaiskuljettimen manuaalisen siirron vapaasti puolelta toiselle nivelen laakerissa (Kuva 5).

Jos haluat pitää poikittaiskuljettimen tietyssä asennossa, vapauta jousikuormitteinen lukitustappi yhteen nivelsarjan viidestä lukitusasennosta.

Note: Epätasaisessa maastossa ajettaessa nosta kone suurimpaan turvalliseen ajokorkeuteen. Näin poikittaiskuljettimen/nivelen maavara on suurempi.

g015027

Kuva 6

  1. Hydrauliikkavivut
  2. Nuoli
  3. Sylinteri
