Veiligheid
Veiligheids- en instructiestickers
 |
Veiligheidsstickers en veiligheidsinstructies zijn gemakkelijk zichtbaar voor de bestuurder en bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of ontbrekende stickers. |
Montage
Het optiewagentje monteren
Benodigde onderdelen voor deze stap:
| Optiewagentje | 1 |
| Handgreep | 1 |
| Pen | 1 |
Note: Verwijder alle houten transportblokken en banden voordat u verdergaat met de montage.
-
Monteer de handgreep op het optiewagentje en gebruik de pen om ze te vergrendelen (Figuur 1).
-
Controleer of de bandenspanning op alle banden maximaal 206 kPa (30 psi) bedraagt.
De dwarstransporteur monteren
Benodigde onderdelen voor deze stap:
| Handgreep | 2 |
| Bout (¼" x ¾") | 8 |
| Flensborgmoer (1/4 inch) | 8 |
Bevestig de handgrepen aan de dwarstransporteur onder de zijlatten met (4) 1/4 x 3/4" bouten en flensborgmoeren (Figuur 2).
Het optiewagentje gebruiken
Het optiekarretje is ontworpen om één persoon toe te laten de dwarstransporteur/zwenkset te tillen, vervoeren en op de MH-400 te monteren.
Waarschuwing
Het optiewagentje heeft een maximale belasting van 680 kg. Vervoer geen passagiers met het karretje.
-
Til de dwarstransporteur/zwenkset op het optiewagentje.
-
Transporteer de optie naar de achterkant van de MH-400 en breng de optie in de juiste positie voor de montage.
Voorzichtig
Laat ladingen niet onbeheerd of in de omhoog gebrachte stand achter.
-
Bevestig de optie in de snelkoppelbeugels aan de achterkant van de MH-400 (zie De dwarstransporteur/zwenkset monteren).
-
Laat het wagentje zakken en rol het achteruit tot het volledig weg is van de optie.
Note: Gebruik het karretje niet op modderig of zacht terrein omdat u het daar moeilijk kunt bewegen.
De dwarstransporteur/zwenkset monteren
Met de dwarstransporteur kunt u materiaal aan beide kanten van de MH-400 lossen, terwijl de zwenkset de dwarstransporteur vrij laat draaien in een boog van 270 graden. U kunt de dwarstransporteur ook vergrendelen in vijf verschillende standen in stappen van 45 graden.
Note: De MH-400 is uitgerust met snelkoppelklemmen. Gebruik deze klemmen om de dwarstransporteur/zwenkset op de MH-400 te monteren.
-
Plaats de dwarstransporteur/zwenkset zo, dat de twee montagebeugels van de zwenkset naar achteren wijzen (weg van de MH-400).
-
Controleer of de dwarstransporteur/zwenkset is gecentreerd tussen de montagebeugels en of de motor aan dezelfde kant uitsteekt als de bedieningshendels op de MH-400.
-

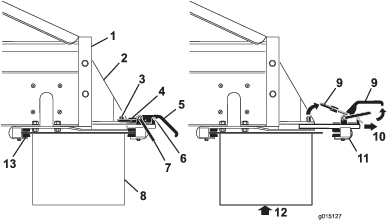

Verwijder de klemmen van de veiligheidsvergrendeling van de klemhendels (Figuur 3).
-
Breng de veiligheidsvergrendeling en vervolgens de klemhendels van de optiebevestiging omhoog en maak de vergrendelringen los van de vergrendelpennen (Figuur 3).
-
Schuif de klemconstructie van de achterste optiebevestiging uit de snelkoppelsleuven (Figuur 3).
-
Steek samen met een tweede persoon de voorste rand van de dwarstransporteur/zwenkset omhoog en onder de achterkant van de MH-400 in de voorste klemmen op de beugels (Figuur 3).
-
Ondersteun de dwarstransporteur/zwenkset en schuif de bevestigingsklem van de achterste optie terug in de sleuven in de beugels en over de achterkant (Figuur 3).
-
Zorg ervoor dat de dwarstransporteur/zwenkset is gecentreerd tussen de beugels. Bevestig vervolgens de vergrendelringen weer over de vergrendelpennen en druk de klemhendels omlaag.
Note: Als de klem te los zit en de dwarstransporteur/zwenkset kan schuiven binnen de klemmen, draai dan de vergrendelringen een paar slagen aan in de klemmen totdat de dwarstransporteur/zwenkset goed vast zit.
Important: Draai de klemmen niet te vast. Hierdoor kunnen de randen van de dwarstransporteur/zwenkset verbuigen.
-
Plaats de klemmen van de veiligheidsvergrendeling terug op de klemhendels (Figuur 3).
Voorzichtig
Zorg ervoor dat u de veiligheidsvergrendelingen terug in de klemmen plaatst, anders kunnen de klemmen opengaan tijdens bedrijf.
Waarschuwing
De opties zijn zwaar. Til de dwarstransporteur/zwenkset met twee personen op.
Hydraulische slangen aansluiten
Waarschuwing
Zorg ervoor dat het trekvoertuig is uitgeschakeld voordat u de hydrauliek gaat aansluiten, zodat de dwarstransporteur/zwenkset niet onbedoeld kan inschakelen.

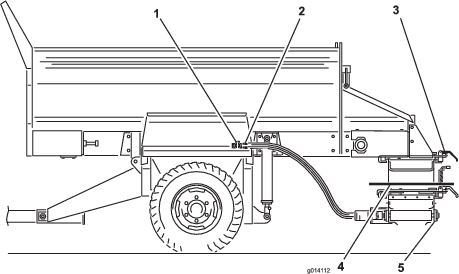

Sluit als volgt de hydraulische slangen aan op de bedieningsklep voor de optie op de MH-400 (Figuur 4):
-
Trek de buitenste mof van de vrouwelijke connector terug (of duw deze naar voren) en steek de mannelijke connector erin.
-
Houd de mannelijke connector stevig op zijn plaats en laat de buitenste mof van de vrouwelijke connector los.
-
Controleer of de connectoren er helemaal in geduwd zijn en goed op hun plaats zijn vergrendeld. Controleer of de hydraulische slangen horizontaal lopen
-
Trek terwijl het trekvoertuig in bedrijf is de bedieningshendel voor de optie naar achteren (op de SH-modellen) of start de optie met behulp van de optiestartknop van de afstandbediening (op de EH-modellen) en controleer of de dwarstransporteur/zwenkset naar behoren functioneert.
Waarschuwing
-
Zorg ervoor dat alle aansluitstukken van de hydraulische leidingen vastzitten en alle hydraulische slangen en leidingen in goede staat verkeren voordat u druk zet op het hydraulische systeem.
-
Houd lichaam en handen uit de buurt van kleine lekgaten in de hydraulische leidingen waaruit onder hoge druk hydraulische vloeistof ontsnapt. U kunt lekken in het hydraulische systeem opsporen met behulp van karton of papier. Hydraulische vloeistof die onder druk ontsnapt, kan door de huid heen dringen en letsel veroorzaken. Vloeistof die per ongeluk in de huid is geïnjecteerd, dient binnen enkele uren operatief te worden verwijderd door een arts die bekend is met deze vorm van verwondingen, omdat anders gangreen kan ontstaan.
Gebruiksaanwijzing
De dwarstransporteur gebruiken
De dwarstransporteur in- en uitschuiven
Voorzichtig
Zet de dwarse lopende band altijd terug in de middelste stand als u gaat rijden, omdat de band anders mensen of obstakels kan raken en beschadigd kan raken.
-
Verwijder de veiligheidspennen uit beide klemmen voor de opties op de zwenkset.
-
Maak de klembeugels los
-
Schuif de lopende band naar het midden of naar de zijkant.
-
Draai de klembeugels weer vast.
-
Plaats de veiligheidspennen terug.
-
Op SH-modellen: pas de snelheid van de dwarse lopende band aan met de hydraulische hendel rechts. Op EH-modellen: pas de snelheid van de dwarstransporteur aan met de afstandbediening.
Note: Breng de hopper altijd omlaag voordat u de lopende band afstelt. Als u dit niet doet, blijft de lopende band onder een hoek staan.
Materiaal verspreiden met de dwarstransporteur
-
Schakel het trekvoertuig uit.
-
Op SH-modellen: gebruik de regelhendels om de optie en de lopende band in te schakelen (in de losstand).
-
Open het verstelbare gedeelte van de achterklep om de gewenste stroomsnelheid te bereiken. Mogelijk moet u wat experimenteren tot u de gewenste stroom en strooidiepte bereikt. Overige variabelen zijn de rijsnelheid en het soort materiaal.
-
Schakel de hydrauliek van het trekvoertuig uit.
-
Op SH-modellen: schakel de hydrauliek van het trekvoertuig uit om de verplaatsing van het materiaal de stoppen of schakel de schakelaar van de aan-/uit-bediening uit.
Note: Op SH-modellen stopt de aan-/uit-bediening de lopende band van de machine, niet de dwarstransporteur.
-
Op EH-modellen: bedien de optie en de lopende band met de afstandbediening.
-
Als u klaar bent met het gebruik van de dwarstransporteur, zet deze dan altijd terug in de middelste stand.
De zwenkset gebruiken

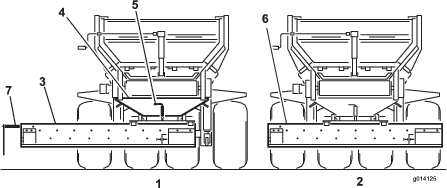

Om de materiaalstroom van de dwarstransporteur in een richting te sturen, trekt u de veerbelaste vergrendelpen op de zwenkset omhoog naar de ontgrendelde of geopende stand. Hiermee kunt u de lopende band handmatig van de ene kant naar de andere kant bewegen op het zwenklager (Figuur 5).
Om de dwarstransporteur in een vaste stand te houden, zet u de veerbelaste vergrendelpen in één van de vijf vergrendelde standen op de zwenkset.
Note: Breng bij het rijden over oneffen terrein de machine omhoog tot de maximale veilige transportstand. Hierdoor is de afstand tussen de grond en de dwarstransporteur/zwenkset wat groter.
