Instalação
Montagem do suporte de acessórios
Peças necessárias para este passo:
| Suporte do acessório | 1 |
| Manípulo | 1 |
| Pino | 1 |
Note: Retire todos os blocos de madeira e bandas de transporte antes de realizar a instalação.
-
Instale a pega no suporte de acessórios e prenda com o pino (Figura 1).
-
Verifique se a pressão em todos os pneus é de 206 kPa (30 psi) no máximo.
Montagem da correia transversal
Peças necessárias para este passo:
| Manípulo | 2 |
| Parafuso (¼ pol. x ¾ pol.) | 8 |
| Porca de freio (¼ pol.) | 8 |
Ligue as pegas à correia transversal, por baixo das calhas laterais, utilizando (4) parafusos de 1/4 x 3/4 pol. e porcas flangeadas (Figura 2).
Utilização do suporte de acessórios
O suporte do acessório foi concebido para que uma pessoa eleve, transporte e monte facilmente a correia transversal/articulação na MH-400.
Aviso
A carga máxima do suporte de acessórios é de 680 kg. Não transporte passageiros no suporte de acessórios.
-
Eleve a correia transversal/articulação para o suporte de acessórios.
-
Transporte o acessório para a traseira da MH-400 e eleve-o para a posição de montagem.
Cuidado
Não deixe cargas sem vigilância ou na posição elevada.
-
Instale o acessório nos suportes de ligação rápida na parte de trás da MH-400 (ver Instalar a correia transversal/articulação).
-
Baixe o suporte e deslize-o para trás até que fique completamente solto do acessório.
Note: Não manobre o suporte de acessórios em terreno húmido ou mole, de outra forma este pode ser difícil de mover.
Instalação da correia transversal/articulação
A correia transversal espalha material para qualquer dos lados da MH-400 enquanto a articulação permite à correia transversal mover-se livremente num arco de 270 graus ou ser bloqueada numa de cinco posições, com um intervalo de 45 graus.
Note: A MH-400 é fornecida equipada com um par de grampos de montagem de ligação rápida. Utilize estes grampos para montar a correia transversal/articulação na MH-400.
-
Posicione a correia transversal/articulação de forma a que dois suportes de montagem estejam virados de frente para a traseira (para fora da MH-400).
-
Assegure-se que a correia transversal/articulação está centrada entre os suportes de montagem, e que o motor se estende para fora no mesmo lado que os manípulos de controlo no MH-400.
-

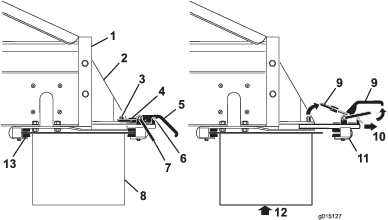

Retire os clipes do fecho de segurança das pegas da barra de ligação (Figura 3).
-
Levante o trinco de segurança, depois levante as pegas da barra de ligação do acessório e liberte os anéis de bloqueio dos pinos de bloqueio (Figura 3).
-
Deslize o grampo traseiro de ligação do acessório para fora das ranhuras de ligação rápida (Figura 3).
-
Com ajuda, insira a borda frontal da correia transversal/articulação por cima e por baixo da traseira da MH-400 para a frente dos grampos nos suportes (Figura 3).
-
Apoiando a correia transversal/articulação, deslize o grampo traseiro ligação do acessório para as ranhuras nos suportes, e por cima da parte de trás (Figura 3).
-
Assegure-se de que a correia transversal/articulação está centrado no suporte. Depois volte a instalar os anéis de bloqueio sobre os pinos de bloqueio e puxe para baixo as pegas da ligação.
Note: Se o conjunto de suporte estiver demasiado solto e a correia transversal/articulação opcional se mover nos grampos, rode o anel de bloqueio uma voltas em torno dos grampos até que a correia transversal/articulação esteja segura.
Important: Não aperte demasiado os grampos. Isto pode dobrar as extremidades da correia transversal/articulação.
-
Volte a instalar os clipes do fecho de segurança nas pegas da barra de ligação (Figura 3).
Cuidado
Assegure-se que volta a instalar os clipes do fecho de segurança nos grampos de ligação. De outra forma estes podem soltar-se durante a operação.
Aviso
Os acessórios são pesados. Utilize um ajudante para ajudar a elevar a correia transversal/articulação.
Ligação das tubagens hidráulicas
Aviso
Assegure-se que o veículo de reboque não está a funcionar antes de efetuar as ligações hidráulicas, de forma a prevenir um funcionamento acidental da correia transversal/articulação.

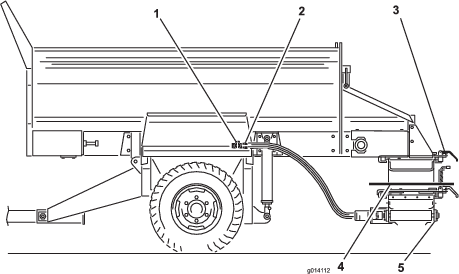

Ligue as tubagens hidráulicas à válvulas de controlo do acessório no guarda-lamas da MH-400 da seguinte forma (Figura 4):
-
Puxe (ou empurre) o casquilho exterior do conector fêmea e insira o conector macho
-
Segure firmemente o conector macho e liberte o casquilho exterior do conector fêmea.
-
Assegure-se que os conectores estão totalmente encaixados e estão seguramente trancados. Assegure-se que as tubagens hidráulicas estão na horizontal
-
Com a hidráulica do veículo de reboque a funcionar, puxe a manivela de controlo do acessório nos modelos SH ou ligue o acessório utilizando o botão de arranque no controlador sem fios nos modelos EH e assegure-se de que a correia transversal/articulação está a funcionar corretamente.
Aviso
-
Certifique-se de que todas as ligações hidráulicas se encontram bem apertadas e em bom estado de conservação antes de colocar o sistema sob pressão.
-
Mantenha o seu corpo e mãos longe de fugas em tubagens hidráulicas que projetem fluido hidráulico sob pressão. Utilize um pedaço de cartão ou papel para encontrar fugas do fluido hidráulico. O fluido hidráulico que sai sob pressão pode penetrar na pele e provocar lesões. O fluido injetado acidentalmente na pele deverá ser retirado cirurgicamente por um especialista no espaço de algumas horas ou poderá correr o risco da ferida gangrenar.
Funcionamento
Operação da correia transversal
Extensão e retração da correia transversal
Cuidado
Coloque sempre a correia transversal na posição central quando em movimento, de outra forma a correia transversal pode atingir pessoas e/ou objetos, e pode igualmente ser danificada.
-
Remova os pinos de segurança de ambos os grampos de ligação dos acessórios no kit de articulação.
-
Liberte os suportes dos grampos de ligação dos acessórios
-
Deslize a transportadora para o centro ou para o lado.
-
Volte a apertar os suportes dos grampos.
-
Volte a instalar os pinos de segurança.
-
Nos modelos SH ajuste a velocidade da correia transversal com a alavanca hidráulica da direita. Nos modelos EH ajuste a velocidade da correia transversal com o controlo remoto sem fios.
Note: Baixe sempre a tremonha antes de ajustar a correia transversal. De outra forma, a correia transversal fica apoiada em ângulo.
Pulverização de material a partir da correia transversal
-
Desligue o veículo de reboque.
-
Nos modelos SH, utilizando as alavancas de controlo, rode o acessório e a correia transportadora (posição de descarga).
-
Abra a secção ajustável da porta traseira para permitir a taxa de fluxo desejada. Pode ter que efetuar várias experiências até obter o fluxo e profundidade de espalhamento desejado. Outras variáveis incluem a velocidade em relação ao solo e o tipo de material
-
Ligue a hidráulica do veículo de reboque.
-
No modelo SH ligue desligue a hidráulica do veículo de reboque para parar o movimento do material, ou desligue o interruptor on/off do pendente.
Note: Nota – Para os modelos SH o interruptor on/off do pendente pára a correia da passadeira, não a correia transversal.
-
Nos modelos EH opere o acessório e a correia transversal com o controlo remoto sem fios.
-
Quando terminar o uso da correia transversal, retorne sempre esta para a posição central.
Operação do kit de articulação

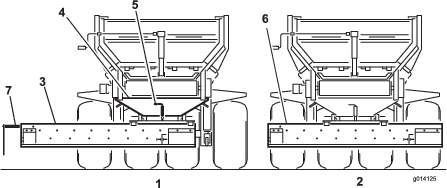

Para direcionar o fluxo de material a partir da correia transversal em qualquer direção, puxe para cima o pino de bloqueio com mola do kit de articulação para a posição de desbloqueado ou aberto. Isto permite que mova manual e livremente a correia transversal de um lado para o outro no eixo da articulação (Figura 5).
Para manter a correia transversal numa posição fixa, liberte o pino de bloqueio com mola uma das cinco posições de bloqueio no kit de articulação.
Note: Nota – Quando em movimento em terreno irregular, eleve a máquina até ao nível máximo de movimento em segurança. Isto fornece uma maior distância ao solo para a correia transversal/articulação.
