MH-400 输送器/转盘/搬运车

Model No. 44938-Serial No. and Up

安全

安全和指示标签

Graphic

任何潜在危险区附近均贴有操作员清晰可见的安全标贴和说明。更换受损或丢失的标贴。
decal119-6821

119-6821

  1. 警告——输送器伸出时、不得拖动机器；输送器位于存储位置时方可拖动机器。
decal119-6810

119-6810

  1. 阅读操作员手册。
  2. 需两人共同完成搬运。
decal119-0217

119-0217

  1. 警告——关闭引擎；远离活动件、始终确保所有保护装置和挡板就位。
decal119-6851

119-6851

  1. 警告——不得站在机器上。
decal119-6834

119-6834

  1. 阅读操作员手册。
  2. 最大承重为 680kg
decal119-6850

119-6850

  1. 小心夹手——使用安全支架锁。

组装

组装附件搬运车

此程序中需要的物件：

附件搬运车 1
手柄 1
销 1

Note: 安装前、清除所有运输用木块和绑带。

  1. 将手柄安装到附件搬运车上、并用销固定 (图 1)。

    g015308

    图 1

    1. 手柄
    2. 附件搬运车
    3. 销

  2. 检查胎压、保证每个轮胎的胎压不得超过 2.06bar。

组装交叉输送器

此程序中需要的物件：

手柄2
螺栓（¼ x ¾ 英寸）8
凸缘锁紧螺母 (¼ 英寸)8

将手柄连接到交叉输送器上、位于侧横档下方、用 4 颗 1/4 x 3/4 英寸螺栓与凸缘锁紧螺母固定（图 2）。

g014081

图 2

  1. 输送器手柄

使用附件搬运车

附件搬运车的设计使得一个人可以完成举升、搬运、并将交叉输送器/转盘安装到 MH-400 上。

警告

附件搬运车最大载荷是 680kg。不得用附件搬运车运送人员。

  1. 抬起交叉输送器/转盘、将它们放在附件搬运车上。

  2. 将其运送至 MH-400 后部、抬升输送器/转盘、直至达到可以安装的高度。

    小心

    作业期间不得离开、不得将其停留在升高后的位置。

  3. 将附件连接到位于 MH-400 尾部的快速连接支架上（见“安装交叉输送器/转盘”）。

  4. 降低附件搬运车高度、然后向后拖出、直到完全脱离该附件。

    Note: 请勿在泥泞或软的地面上操作附件搬运车、否则搬运车将难以移动。

安装交叉输送器/转盘

通过转盘组件、交叉输送器可自由旋转 270°、还可以固定在 5 档位置的任一位置、其中每两个位置之间的间距是 45°、因此输送器可将物料撒落到 MH-400 的任意一侧。

Note: MH-400 配备一对快速连接锁紧装置。可以用这些锁紧装置将交叉输送器/转盘连接至 MH-400。

  1. 摆放好交叉输送器/转盘、这样转盘组件的两个固定架会朝向后方（远离 MH-400）。

  2. 保证让交叉输送器/转盘位于两个固定架的中间位置、液压马达从 MH-400 的控制手柄所在的那一侧伸出。

  3. 卸下锁紧手柄 (图 3)上的安全闩夹。

  4. 提起安全闩，然后提起附件连接锁紧手柄，再从锁销中放开锁环 (图 3)。

  5. 将后部的附件连接锁紧组件滑出快速连接槽(图 3)。

  6. 在他人协助下、将位于 MH-400 后部的上下交叉输送器/转盘的前端插入固定架前部的锁紧装置(图 3)。

  7. 在为交叉输送器/转盘提供支撑的同时、将后部附件连接锁紧组件滑入支架的槽内、并位于尾端上方(图 3)。

  8. 确保交叉输送器/转盘位于两个支架的中间位置。然后、重新将锁环装入锁销、并向下推动锁紧手柄。

    Note: 如果锁紧装置过松，以致交叉输送器/转盘在锁紧装置内发生滑动，可向锁紧装置方向转动锁环几周，直到将交叉输送器/转盘固定住。

    Important: 锁紧装置不可过紧。过紧可能会导致交叉输送器/转盘的边缘变形。

  9. 将安全闩夹装回锁紧手柄 (图 3)。

    小心

    确保将安全闩夹装回锁紧装置。否则，操作过程中，锁紧装置可能会打开。

    警告

    这些附件非常重。请在他人帮助下抬起交叉输送器/转盘。

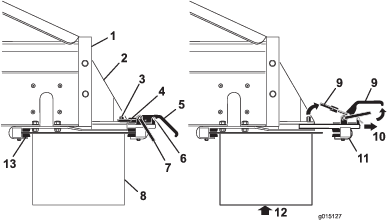

    g015127

    图 3

    1. MH-400 后部
    2. 附件连接支架
    3. 锁销
    4. 锁环
    5. 锁紧手柄
    6. 安全闩夹
    7. 安全闩
    8. 附件
    9. 提起
    10. 拉动
    11. 后部锁紧组件
    12. 移除锁紧装置前，先为附件提供支撑
    13. 前部锁紧支架

连接液压软管

警告

确保在进行液压连接前关闭拖车、以防止交叉输送器/转盘意外启动。

按照下列方式将液压软管连接至 MH-400 的附件控制阀(图 4)：

  • 拉回（或前推）母接头的外套管、并插入公接头。

  • 牢牢固定住公接头，并放开母接头的外套管。

  • 确保各接头已被完全插入、并被牢牢锁定。确保使液压软管水平移动

  • 随着拖车液压系统的运行，在 SH 型号上后拉附件控制杆，或在 EH 型号上用无线控制器上的附件启动按钮启动附件，并确保交叉输送器/转盘正常运转。

警告

  • 在对系统施加压力之前、请确保所有液压管道接头都已紧固且所有液压软管和管道均处于良好状态。

  • 请确保身体和双手远离喷射高压液压油的针孔泄漏点。使用纸板或纸张找出液压泄漏点。压力下泄漏的液压油可穿透皮肤，造成伤害。在压力下溢出的液压油可能穿透皮肤并造成严重伤害，必须在几个小时内由熟悉此类伤害的医生进行手术治疗，否则可能造成坏疽。

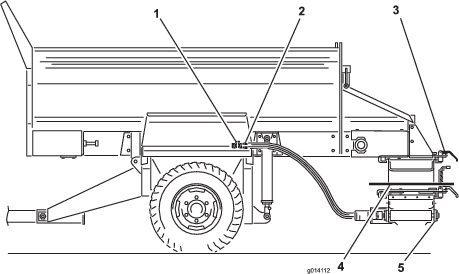

g014112

图 4

  1. 附件控制阀
  2. 软管连接
  3. 快速连接锁紧装置
  4. 转盘组件
  5. 交叉输送器

操作

运行交叉输送器

伸出和收回交叉输送器

小心

行进过程中，始终使交叉输送器位于中心位置，否则，交叉输送器可能会撞到人或物体，也可能受损。

  1. 卸下转盘组件的两个附件连接锁紧装置上的安全销。

  2. 松开附件连接锁紧支架

  3. 将输送器滑到中间或侧面。

  4. 重新紧固锁紧支架。

  5. 将安全销装回原位。

  6. 在 SH 型号上，用位于右侧的液压杆调整交叉输送器速度。在 EH 型号上，用无线遥控调整交叉输送器速度。

    Note: 调整交叉输送器前，请务必降低料斗。否则，交叉输送器会形成一个角度。

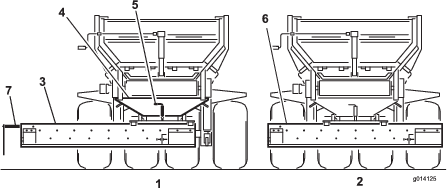

    g014125

    图 5

    1. 传送时处于伸出位置
    2. 移动时处于中心位置
    3. 交叉输送器
    4. 转盘组件
    5. 转盘锁销
    6. 拆除或打开导流板
    7. 出料口（液压马达端）

通过交叉输送器铺撒物料

  1. 关闭拖车。

  2. 在 SH 型号上、用控制杆启动附件和输送带（卸料位置）。

  3. 打开尾门的可调节部分，使所需流量能够顺利通过。可能需要多次试验，直至达到所需的流量和铺撒厚度。其它变量包括地面速度和物料的类型

  4. 启动拖车液压装置。

  5. 在 SH 型号上、关闭拖车液压装置以停止物料的移动或关闭悬线式开关。

    Note: 对于 SH 型号、悬线式开关可使主输送带而非交叉输送器停止工作。

  6. 在 EH 型号上、用无线遥控运行附件和输送带。

  7. 交叉输送器使用完毕后，务必让其回到中间位置。

运行转盘组件

如需引导交叉输送器上的物料流向任意方向，请拉起转盘组件上的弹簧式锁销，将其拉到解锁或打开位置。这样，你便可以在转盘轴承上随意地手动左右移动交叉输送器 (图 5)。

如需将交叉输送器固定到某一位置，可放开弹簧式锁销，将其放入转盘组件上任意一个锁紧位置（共 5 个）。

Note: 经过不平整的地面时，提升机器，达到最大安全行走范围。使交叉输送器/转盘的离地间隙更高。

g015027

图 6

  1. 液压控制装置
  2. 箭头
  3. 油缸
