MH-400 transportbånd/svivel/understell

Model No. 44938-Serial No. and Up

Sikkerhet

Sikkerhets- og instruksjonsmerker

Graphic

Sikkerhetsmerker og -instruksjoner er lett synlige for føreren og er plassert i nærheten av alle områder som representerer en potensiell fare. Skift ut alle merker som er ødelagte eller mangler.
decal119-6821

119-6821

  1. Advarsel – ikke transporter maskinen når transportbåndet er i utstrakt stilling. Transporter maskinen kun når transportbåndet er i lagret stilling.
decal119-6810

119-6810

  1. Les Brukerhåndbok.
  2. Det kreves to personer for å løfte.
decal119-0217

119-0217

  1. Advarsel – slå av motoren, hold avstand fra bevegelige deler, hold alle skydd og vern på plass.
decal119-6851

119-6851

  1. Advarsel – ikke stå på maskinen.
decal119-6834

119-6834

  1. Les Brukerhåndboken.
  2. Maksimal lastevekt er 680 kg
decal119-6850

119-6850

  1. Klemfare for hender – bruk sikkerhetspilarlåsen.

Montering

Montere understellet for tilleggsutstyr

Deler som er nødvendige for dette trinnet:

Understell for tilleggsutstyr 1
Håndtak 1
Tapp 1

Note: Fjern alle transportblokkene og -båndene før du begynner monteringen.

  1. Monter håndtaket i understellet for tilleggsutstyr, og fest det med tappen (Figur 1).

    g015308

    Figur 1

    1. Håndtak
    2. Understell for tilleggsutstyr
    3. Tapp

  2. Kontroller at lufttrykket i alle dekk er 206 kPa maksimum.

Montere krysstransportbåndet

Deler som er nødvendige for dette trinnet:

Håndtak2
Bolt (¼ x ¾ tomme)8
Flenslåsemutter (¼ tomme)8

Fest håndtakene til krysstransportbåndet under sideskinnene ved å bruke (4) 1/4 x 3/4 tommers bolter og flenslåsemutre (Figur 2).

g014081

Figur 2

  1. Håndtak på transportbåndet

Bruke understellet for tilleggsutstyr

Understellet for tilleggsutstyr er beregnet for én person å løfte, transportere og montere krysstransportbåndet/svivelen på MH-400.

Advarsel

Maksimal last for understellet for tilleggsutstyr er 680 kg. Ta aldri med personer på det.

  1. Løft krysstransportbåndet/svivelen opp på understellet for tilleggsutstyr.

  2. Transporter tilleggsutstyret til bakenden av MH-400, og hev det til monteringsstilling.

    Forsiktig

    Ikke forlat last uten tilsyn eller i hevet stilling.

  3. Monter tilleggsutstyret inn i hurtigfestebrakettene på baksiden av MH-400 (se Montere krysstransportbåndet/svivelen).

  4. Senk understellet, og rull bakover helt til det går klart av tilleggsutstyret.

    Note: Ikke manøvrer understellet på gjørmete eller mykt underlag siden det kan bli vanskelig å flytte det.

Montere krysstransportbåndet/svivelen

Krysstransportbåndet fordeler materiale til hver side av MH-400 mens svivelsettet lar krysstransportbåndet svinge fritt i en 270 grader bue eller bli låst i én av fem faste stillinger, med 45 grader mellom hver stilling.

Note: MH-400 leveres med et par monteringsklemmer med hurtigfeste. Bruk disse klemmene til å montere krysstransportbåndet/svivelen til MH-400.

  1. Plasser krysstransportbåndet/svivelen slik at svivelsettene og de to monteringsbrakettene vender bakover (bort fra MH-400).

  2. Sørg for at krysstransportbåndet/svivelen er sentrert mellom monteringsbrakettene og at motoren er forlenget på samme side som kontrollhåndtakene på MH-400.

  3. Fjern sikkerhetslåsklipsene fra klemmehåndtakene (Figur 3).

  4. Løft sikkerhetslåsen, løft deretter klemmehåndtakene for ekstrautstyret, og frigjør låseringene fra låsestiftene (Figur 3).

  5. Skyv bakre klemme for tilleggsutstyr ut av hurtigfestesporene (Figur 3).

  6. Med hjelp fra en annen person, før inn fremre kant av krysstransportbåndet/svivelen opp og under bak på MH-400 inn i frontklemmene på brakettene (Figur 3).

  7. Samtidig som du støtter krysstransportbåndet/svivelen, skyv bakre klemme for tilleggsutstyret tilbake inn i sporene på brakettene og over bakre kant (Figur 3).

  8. Sørg for at krysstransportbåndet/svivelen er sentrert mellom brakettene. Reinstaller deretter låseringene over låsestiftene, og skyv klemmehåndtakene ned

    Note: Hvis klemmen er for løs og krysstransportbåndet/svivelen forskyves inni klemmene, vri låseringene på klemmene et par runder helt til krysstransportbåndet/svivelen er festet.

    Important: Ikke trekk til klemmene for mye. Dette kan bøye kantene på krysstransportbåndet/svivelen.

  9. Reinstaller sikkerhetslåsklipsene på klemmehåndtakene (Figur 3).

    Forsiktig

    Sørg for at du reinstallerer sikkerhetslåsklipsene på klemmene. Hvis ikke, kan klemmene åpnes under drift.

    Advarsel

    Tilleggsutstyret er tungt. Få noen til å hjelpe deg med å løfte krysstransportbåndet/svivelen.

    g015127

    Figur 3

    1. Bak på MH-400
    2. Festebrakett for tilleggsutstyr
    3. Låsestift
    4. Låsering
    5. Klemmehåndtak
    6. Sikkerhetslåsklips
    7. Sikkerhetslås
    8. Tilleggsutstyr
    9. Løft
    10. Trekk
    11. Bakre klemmeenhet
    12. Støtt tilleggsutstyret før klemmene fjernes
    13. Fremre klemmebraketter

Koble til de hydrauliske slangene

Advarsel

Sørg for at kjøretøyet er slått av før du kobler til de hydrauliske slangene, dette for å forhindre at krysstransportbåndet/svivelen slår seg på utilsiktet.

Koble de hydrauliske slangene til styringsventilen for tilleggsutstyret på MH-400 på følgende måte (Figur 4):

  • Trekk tilbake (eller skyv fremover) på den ytre hylsen på hunnkoblingen og sett hannkoblingen inn.

  • Hold hannkoblingen fast på plass, og slipp den ytre hylsen på hunnkoblingen.

  • Sørg for at tilkoblingene sitter helt i og er låst trygt på plass. Sørg for at de hydrauliske slangene er horisontale

  • Med kjøretøyets hydraulikk i drift, trekk tilbake på kontrollspaken for tilleggsutstyr på SH-modeller eller start tilleggsutstyret ved hjelp av startknapp for tilleggsutstyret på fjernkontrollen på EH-modeller, og sørg for at krysstransportbåndet/svivelen fungerer som det/den skal.

Advarsel

  • Kontroller at alle koblingene for hydrauliske ledninger er tette, og at alle hydrauliske slanger og ledninger er i god stand før systemet settes under trykk.

  • Hold kropp og hender borte fra hull i hydrauliske ledninger som sprøyter ut hydraulisk olje under høyt trykk. Bruk kartong eller papir til å finne lekkasjer. Hydraulisk væske som kommer ut under trykk, kan trenge gjennom huden og forårsake personskader. Væske som sprøytes inn under huden, må fjernes kirurgisk innen noen få timer av en doktor med kjennskap til denne typen skader, ellers kan dette resultere i koldbrann.

g014112

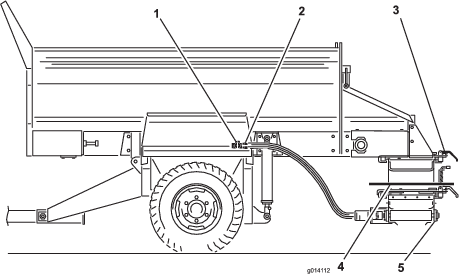

Figur 4

  1. Styringsventil for tilleggsutstyr
  2. Slangekoblinger
  3. Hurtigfesteklemmer
  4. Svivelsett
  5. Krysstransportbånd

Bruk

Bruke krysstransportbåndet

Strekke ut og trekke krysstransportbåndet tilbake

Forsiktig

Sett alltid krysstransportbåndet tilbake i midtstilling under transport, ellers kan krysstransportbåndet treffe mennesker eller gjenstander eller blir skadet.

  1. Fjern sikkerhetstappene fra begge klemmene for tilleggsutstyret på svivelsettet.

  2. Løsne klemmebrakettene for tilleggsutstyret

  3. Skyv transportbåndet til midten eller siden.

  4. Stram til klemmebrakettene på nytt.

  5. Monter sikkerhetstappene på nytt.

  6. På SH-modeller justerer du hastigheten på krysstransportbåndet med den hydrauliske spaken til høyre. På EH-modeller justerer du hastigheten på krysstransportbåndet med den trådløse fjernkontrollen.

    Note: Senk alltid beholderen før du justerer krysstransportbåndet. Ellers kommer krysstransportbåndet til å stå i vinkel.

    g014125

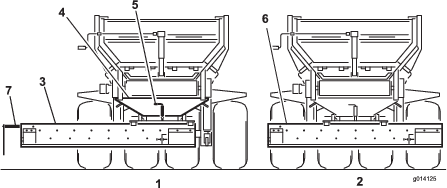

    Figur 5

    1. Utstrakt stilling når krysstransportbåndet er i bruk
    2. Midtstilt stilling under transport
    3. Krysstransportbånd
    4. Svivelsett
    5. Låsestift for svivelen
    6. Fjern eller vipp opp avlederen
    7. Materialutslipp (motorsiden)

Spre materiale fra krysstransportbåndet

  1. Slå av kjøretøyet.

  2. På SH-modeller som har kontrollspaker, slår du på tilleggsutstyret og krysstransportbåndet (utlessingsstilling).

  3. Åpne den justerbare delen på baklemmen for å få ønsket flytrate. Du må kanskje eksperimentere til du får ønsket flyt og spredningsdybde. Andre variabler inkluderer bakkehastighet og materialtypen

  4. Slå på kjøretøyets hydraulikk.

  5. På SH-modeller slår du av kjøretøyets hydraulikk for å stoppe materialbevegelse eller slå av på/av-pendelbryteren.

    Note: For SH-modeller stopper på/av-pendelbryteren gulvtransportbåndet, ikke krysstransportbåndet.

  6. På EH-modeller styrer du tilleggsutstyret og transportbåndet med den trådløse fjernkontrollen.

  7. Når du er ferdig med å bruke krysstransportbåndet må du alltid returnere det til midtstillingen.

Bruke svivelsettet

Dra den fjærbelastede låsetappen på svivelsettet til ulåst eller åpen stilling for å styre materialflyten fra krysstransportbåndet i ønsket retning. Dette lar deg manuelt flytte krysstransportbåndet fritt fra side til side på svivellageret (Figur 5).

Frigjør den fjærbelastede låsetappen for svivelsettet i en av de fem låsestillingene på svivelsettet for å holde krysstransportbåndet i en fast stilling.

Note: Hev maskinen til maksimal sikker transportstilling når du kjører på ujevnt terreng. Dette gir bedre bakkeklaring for krysstransportbåndet/svivelen.

g015027

Figur 6

  1. Kontroller for hydraulikk
  2. Pil
  3. Sylinder
