Техника безопасности
Наклейки с правилами техники безопасности и инструкциями
 |
Предупреждающие наклейки и инструкции по технике безопасности должны быть хорошо видны оператору и установлены во всех местах потенциальной опасности. При отсутствии или повреждении наклейки следует установить новую наклейку. |
Сборка
Сборка дополнительной тележки
Детали, требуемые для этой процедуры:
| Дополнительная тележка | 1 |
| Рукоятка | 1 |
| Штифт | 1 |
Note: Перед установкой снимите все деревянные транспортировочные блоки и стяжные ленты.
-
Установите рукоятку на дополнительную тележку и закрепите ее штифтом (Рисунок 1).
-
Убедитесь в том, что давление воздуха во всех шинах составляет максимум 206 кПа.
Сборка поперечного конвейера.
Детали, требуемые для этой процедуры:
| Поручень | 2 |
| Болт (¼ x ¾ дюйма) | 8 |
| Фланцевая контргайка (¼") | 8 |
Прикрепите рукоятки к поперечному конвейеру под боковыми направляющими, используя 4 болта на 1/4 x 3/4 дюйма и контргайки с фланцем (Рисунок 2).
Использование дополнительной тележки
Дополнительная тележка предназначена для того, чтобы один человек мог поднимать, транспортировать и устанавливать поперечный конвейер/ поворотное устройство на MH-400.
Предупреждение
Максимальная грузоподъемность дополнительной тележки составляет 680 кг. Не перевозите на ней пассажиров.
-
Поднимите поперечный конвейер/ поворотное устройство на дополнительную тележку.
-
Подведите тележку к задней части MH-400 и поднимите ее в положение для монтажа.
Предостережение
Не оставляйте грузы без присмотра или в поднятом положении.
-
Установите тележку на быстроразъемные кронштейны в задней части MH-400 (см. раздел «Установка поперечного конвейера / поворотного устройства»).
-
Опустите тележку и откатите ее назад, чтобы полностью освободить от дополнительного оборудования.
Note: Не используйте тележку на грязном или мягком грунте, ее будет трудно перемещать.
Установка поперечного конвейера / поворотного устройства
Поперечный конвейер распределяет материал по обеим сторонам MH-400, а поворотное устройство позволяет конвейеру свободно поворачиваться по дуге на 270 градусов, или блокирует конвейер в одном из пяти фиксированных положений через каждые 45 градусов.
Note: MH-400 поставляется с парой быстроразъемных монтажных хомутов. Используйте эти хомуты для монтажа поперечного конвейера / поворотного устройства на MH-400.
-
Расположите поперечный конвейер / поворотное устройство так, чтобы два монтажных кронштейна поворотного устройства были направлены назад (от MH-400).
-
Убедитесь в том, что поперечный конвейер / поворотное устройство расположены посередине между монтажными кронштейнами и что двигатель выступает наружу на той же стороне, что и рукоятки управления на MH-400.
-
Снимите зажимы предохранительных защелок с рукояток хомутов (Рисунок 3).
-
Поднимите предохранительную защелку, затем поднимите рукоятки хомутов дополнительного навесного орудия и освободите стопорные кольца от стопорных штифтов (Рисунок 3).
-
Выведите задний узел хомута дополнительного навесного оборудования из пазов быстрого подсоединения (Рисунок 3).
-
Вдвоем с помощником вставьте передний край поперечного конвейера / поворотного устройства под заднюю часть MH-400 в передние хомуты на кронштейнах (Рисунок 3).
-
Поддерживая поперечный конвейер / поворотное устройство, сдвиньте узел заднего хомута дополнительного навесного оборудования назад в пазы кронштейнов и поверх задней кромки (Рисунок 3).
-
Убедитесь, что поперечный конвейер / поворотное устройство установлены посередине между кронштейнами. После этого заново установите стопорные кольца поверх стопорных штифтов и нажмите на рукоятки хомутов.
Note: Если хомут в сборе установлен слишком свободно и поперечный конвейер / поворотное устройство скользит в хомутах, зафиксируйте его, завернув в хомуты стопорные кольца на несколько оборотов.
Important: Не перетяните хомуты. Это может привести к искривлению краев поперечного конвейера / поворотного устройства.
-
Заново установите зажимы предохранительных защелок на рукоятки хомутов (Рисунок 3).
Предостережение
Убедитесь в том, что вы правильно установили зажимы предохранительных защелок в хомуты. В противном случае хомуты могут открыться во время работы.
Предупреждение
Дополнительное навесное оборудование имеет большую массу. Для установки поперечного конвейера / поворотного устройства необходим помощник.
Подсоединение гидравлических шлангов
Предупреждение
Чтобы избежать случайного включения поперечного конвейера / поворотного устройства, перед выполнением гидравлических соединений убедитесь в том, что буксирная машина заглушена.

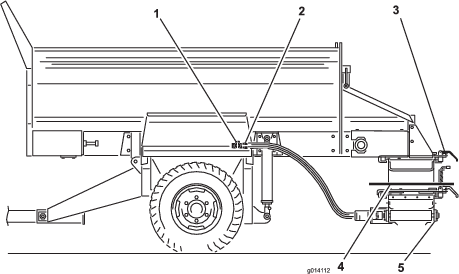

Подсоедините гидравлические шланги к регулирующему клапану дополнительного оборудования на MH-400 следующим образом (Рисунок 4):
-
Потяните назад (или толкните вперед) наружную муфту гнездового разъема и вставьте штыревой разъем.
-
Надежно удерживая штыревой разъем на месте, отпустите наружную муфту гнездового разъема.
-
Убедитесь в том, что разъемы соединены до упора и надежно зафиксированы на месте. Убедитесь в том, что гидравлические шланги проложены горизонтально.
-
При работающей гидравлической системе буксирной машины потяните назад рычаг управления дополнительным оборудованием на моделях SH или запустите дополнительное оборудование кнопкой запуска на пульте ДУ (модели EH), и убедитесь в правильной работе поперечного конвейера / поворотного устройства.
Предупреждение
-
Перед подачей давления в систему убедитесь в том, что все соединения гидропроводов затянуты и все гидравлические шланги и трубопроводы исправны.
-
Не приближайтесь к местам точечных утечек в гидропроводах, из которых под высоким давлением выбрасывается гидравлическая жидкость. Для обнаружения гидравлических протечек используйте картон или бумагу. Гидравлическая жидкость, выброшенная под давлением, может травмировать кожный покров. В случае попадания жидкости под кожу она должна быть удалена хирургическим путем в течение нескольких часов врачом, знакомым с данным видом травм, иначе может развиться гангрена.
Эксплуатация
Управление поперечным транспортером
Выдвижение и втягивание поперечного конвейера
Предостережение
Во избежание повреждения, а также чтобы предотвратить столкновение с людьми или предметами, при передвижении машины поперечный конвейер должен находиться в среднем положении.
-
Удалите предохранительные штифты из обоих хомутов дополнительного навесного оборудования на поворотном устройстве.
-
Ослабьте кронштейны хомутов дополнительного навесного оборудования.
-
Переместите конвейер в центр или в сторону.
-
Подтяните кронштейны хомутов.
-
Заново установите предохранительные штифты.
-
На моделях SH отрегулируйте скорость поперечного конвейера с помощью гидравлического рычага справа. На моделях EH отрегулируйте скорость поперечного конвейера с помощью пульта ДУ.
Note: Всегда опускайте бункер перед регулировкой поперечного транспортера. В противном случае поперечный транспортер останется под углом.
Разбрасывание материала из поперечного конвейера
-
Заглушите буксирную машину.
-
На моделях SH с помощью рычагов управления включите дополнительное оборудование и транспортер (положение разгрузки).
-
Чтобы получить нужную скорость разбрасывания материала, откройте регулируемую секцию разгрузочного люка. Возможно, вам придется поэкспериментировать, чтобы получить необходимую скорость и глубину разбрасывания материала. Другими переменными являются скорость движения по земле и тип материала
-
Включите гидропривод буксирной машины.
-
На моделях SH отключите гидропривод буксирной машины, чтобы остановить движение материала, или переведите подвесной двухпозиционный выключатель в положение «Выкл.».
Note: На моделях SH подвесной двухпозиционный выключатель останавливает транспортер конвейера, но не поперечный конвейер.
-
На моделях EH управление дополнительным оборудованием и транспортером конвейера осуществляется с пульта ДУ.
-
По окончании использования поперечного конвейера всегда возвращайте его в среднее положение.
Управление поворотным устройством
Чтобы направить поток материала из поперечного транспортера в какую-либо сторону, вытяните подпружиненный стопорный штифт на поворотном устройстве в положение разблокирования, т.е. в открытое положение. Это позволит вручную свободно перемещать поперечный конвейер из стороны в сторону на подшипнике шарнира (Рисунок 5).
Чтобы закрепить поперечный конвейер в фиксированном положении, переведите его в одно из пяти положений на поворотном устройстве и отпустите подпружиненный стопорный штифт.
Note: При движении по неровной местности поднимите машину на максимальный уровень для безопасной транспортировки. Это увеличит дорожный просвет для поперечного транспортера / поворотного устройства.
