Varning
KALIFORNIEN
Proposition 65 Varning
Användning av produkten kan orsaka kemikalieexponering som av den amerikanska delstaten Kalifornien anses orsaka cancer, fosterskador och andra fortplantningsskador.
Säkerhet
Säkerhets- och instruktionsdekaler
 |
Säkerhetsdekalerna och säkerhetsinstruktionerna är fullt synliga för föraren och finns nära alla potentiella farozoner. Ersätt dekaler som har skadats eller saknas. |
Montering
Montera tillvalshållare
Delar som behövs till detta steg:
| Tillvalshållare | 1 |
| Handtag | 1 |
| Sprint | 1 |
Note: Avlägsna alla leveransklossar (i trä), buntband och liknande innan du fortsätter med monteringen.
-
Sätt i handtaget i tillvalshållaren och fäst det med sprinten (Figur 1).
-
Kontrollera att trycket i alla däck är max. 206 kPa.
Montera det tvärgående transportbandet
Delar som behövs till detta steg:
| Handtag | 2 |
| Skruv (¼ x ¾ tum) | 8 |
| Flänslåsmutter (¼ tum) | 8 |
Montera handtagen på det tvärgående transportbandet, under sidoskenorna, med fyra 1/4 x 3/4 tums skruvar och flänslåsmuttrar (Figur 2).
Använda tillvalshållaren
Tillvalshållaren är konstruerad för att göra det möjligt för en person att lyfta, transportera och montera det tvärgående transportbandet/svängsatsen på MH-400.
Varning
Tillvalshållaren har en maximal lastkapacitet på 680 kg. Skjutsa inte passagerare på den.
-
Lyft upp det tvärgående transportbandet/svängsatsen på tillvalshållaren.
-
Placera redskapet baktill på MH-400 och höj upp det i läge för montering.
Var försiktig
Lämna inte last utan tillsyn eller i upphöjt läge.
-
Montera redskapet i snabbkopplingsfästena baktill på MH-400 (se avsnittet Montera det tvärgående transportbandet/svängsatsen).
-
Sänk tillvalshållaren och skjut den bakåt till den går helt fri från redskapet.
Note: Använd inte tillvalshållaren på lerigt underlag eller i mjuk terräng eftersom den då är svår att manövrera.
Montera det tvärgående transportbandet/svängsatsen
Det tvärgående transportbandet sprider material på bägge sidor om MH-400 medan svängsatsen kan användas för att låta det tvärgående transportbandet svänga fritt i en 270-gradig båge eller spärras i fem olika fasta positioner med 45 graders mellanrum.
Note: MH-400 levereras utrustad med ett par monteringsklämmor av snabbkopplingstyp. Använd klämmorna för att montera det tvärgående transportbandet/svängsatsen på MH-400.
-

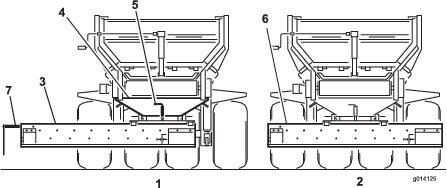

Placera det tvärgående transportbandet/svängsatsen så att svängsatsens två monteringsfästen är vända bakåt (bort från MH-400).
-
Kontrollera att det tvärgående transportbandet/svängsatsen har centrerats mellan monteringsfästena och att motorn sticker ut på samma sida som styrhandtagen på MH-400.
-
Avlägsna säkerhetsspärrens klämmor från spännhandtagen (Figur 3).
-
Lyft säkerhetsspärren och lyft sedan spännhandtagen för redskapskoppling och frigör låsringarna från låssprintarna (Figur 3).
-
För den bakre redskapskopplingsklämman ut ur snabbkopplingsurtagen (Figur 3).
-
Ta hjälp av någon och för framkanten på det tvärgående transportbandet/svängsatsen upp och under bakänden på MH-400, in i de främre klämmorna på fästena (Figur 3).
-
Stötta det tvärgående transportbandet/svängsatsen och för den bakre redskapskopplingsklämman tillbaka in i urtagen i fästena och över bakänden (Figur 3).
-
Kontrollera att det tvärgående transportbandet/svängsatsen har centrerats mellan fästena. Sätt därefter tillbaka låsringarna på låssprintarna och tryck ned spännhandtagen.
Note: Om spännenheten är för lös och det tvärgående transportbandet/svängsatsen glider mellan klämmorna vrider du låsringarna i klämmorna några varv tills det tvärgående transportbandet/svängsatsen sitter säkert.
Important: Dra inte åt klämmorna för hårt eftersom det kan bocka kanterna på det tvärgående transportbandet/svängsatsen.
-
Sätt tillbaka säkerhetsspärrens klämmor i spännhandtagen (Figur 3).
Var försiktig
Var noga med att sätta tillbaka alla säkerhetsspärrklämmor i spännhandtagen. I annat fall finns det risk för att spännhandtagen öppnas under drift.
Varning
Redskapen är tunga. Ta hjälp av någon när du lyfter det tvärgående transportbandet/svängsatsen.
Ansluta hydraulslangarna
Varning
Se till att bogserfordonet är avstängt innan du ansluter hydraulanslutningarna så att det tvärgående transportbandet/svängsatsen inte startar oavsiktligt.

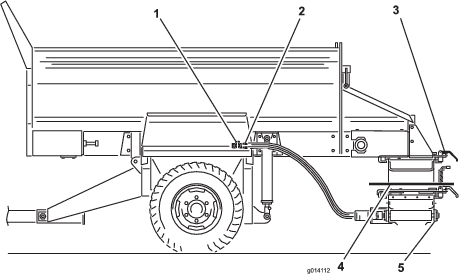

Så här ansluter du hydraulslangarna till redskapets reglerventil på MH-400 (Figur 4):
-
Dra tillbaka (eller skjut fram) den yttre hylsan på honkontakten och anslut hankontakten.
-
Håll hankontakten på plats med fast hand och släpp den honkontaktens yttre hylsa.
-
Kontrollera att kontakterna är helt införda och att de är ordentligt låsta på plats. Se till att hydraulslangarna löper horisontellt
-
När bogserfordonshydrauliken är i drift drar du tillbaka redskapets växelspak (SH-modeller) eller startar redskapet med hjälp av startknappen på den trådlösa kontrollen (EH-modeller) och kontrollerar att det tvärgående transportbandet/svängsatsen fungerar ordentligt.
Varning
-
Se till att alla hydraulledningskopplingar är åtdragna och att alla hydraulslangar och -ledningar är i gott skick innan du tillför tryck till systemet.
-
Håll kroppsdelar och händer borta från småläckor där hydraulolja kan spruta ut under högt tryck. Använd en kartong- eller pappersbit för att hitta hydraulläckor. Hydraulolja som läcker ut under tryck kan tränga in i huden och orsaka skada. Hydraulolja som har trängt in i huden måste opereras bort inom några få timmar av en läkare som är bekant med denna typ av skador, annars kan kallbrand uppstå.
Körning
Använda det tvärgående transportbandet
Sträcka ut och dra tillbaka det tvärgående transportbandet
Var försiktig
Var noga med att alltid återföra det tvärgående transportbandet till mittläget innan färd eftersom det annars riskerar att slå i människor eller föremål med person- och/eller utrustningsskador som följd.
-
Avlägsna säkerhetssprintarna från båda klämmorna för redskapskoppling på svängsatsen.
-
Lossa klämfästena för redskapskoppling
-
För transportbandet till mitten eller åt sidan.
-
Dra åt klämfästena igen.
-
Sätt tillbaka säkerhetssprintarna.
-
Modell SH: Justera det tvärgående transportbandets hastighet med hjälp av hydraulspaken till höger. Modell EH: Justera det tvärgående transportbandets hastighet med hjälp av den trådlösa kontrollen.
Note: Sänk alltid tråget innan det tvärgående transportbandet justeras eftersom bandet annars vilar i vinkel.
Sprida material med det tvärgående transportbandet
-
Stäng av bogserfordonet.
-
På modell SH använder du reglagespakarna för att starta redskapet och transportbandet (urlastningsläge).
-
Öppna den justerbara delen av baklämmen för att åstadkomma önskad flödeshastighet. Det kan hända att du behöver experimentera lite innan du kommer fram till önskad flödeshastighet och önskat spridningsdjup. Övriga variabler omfattar hastighet och materialtyp
-
Starta bogserfordonets hydraulik.
-
Modell SH: Stäng av bogserfordonets hydraulik för att avbryta materialmatningen eller stäng av den med hjälp av av-/på-kontrollen.
Note: På modell SH stoppar av-/på-kontrollen det nedre transportband, inte det tvärgående transportbandet.
-
På modell EH styr du redskapet och transportbandet med hjälp av den trådlösa kontrollen.
-
Var noga med att centrera det tvärgående transportbandet när du har använt det.
Använda svängsatsen
Du riktar materialflödet från det tvärgående transportbandet i önskad riktning genom att dra upp den fjäderbelastade låssprinten på svängsatsen till det upplåsta eller öppna läget. På så sätt kan du för hand fritt flytta det tvärgående bandet från sida till sida på svänglagret (Figur 5)
Sätt den fjäderbelastade låssprinten i något av svängsatsens fem låslägen om det tvärgående transportbandet ska spärras i en fast position.
Note: Vid körning i ojämn terräng ska maskinen höjas till maximal säker färdhöjd. för att öka det tvärgående transportbandets/svängsatsens markfrigång.
