CE-sæt

Multi Pro® 1750-plænesprøjte

Model No. 41202-Serial No. and Up

Sikkerhed

Sikkerheds- og instruktionsmærkater

Graphic

Sikkerheds- og instruktionsmærkaterne kan nemt ses af operatøren og er placeret tæt på potentielle risikoområder. Udskift eventuelle beskadigede eller manglende mærkater.
decal104-8904

104-8904

  1. Grib fat i bommen her.
decal119-9434

119-9434

  1. Tankindhold

Montering

Montering af baglygten

Dele, der skal bruges til dette trin:

Baglygte1
Beslag1
Møtrik (5/16")2
Bolt (5/16"-18 x ¾")2
Palmøtrik i stål2

  1. Ret hullerne i baglygtebeslaget ind efter de 2 huller i bomstelkanalen.

  2. Fastgør beslaget til stellet med 2 bolte (5/16" x ¾") og to låsemøtrikker (5/16") som vist i Figur 1.

    g025025

    Figur 1

    1. Beslag
    2. Flangehovedbolt (5/16" x ¾")
    3. Låsemøtrik (5/16")

  3. Ret baglygten ind efter baglygtebeslaget, og fastgør enheden med de 2 palmøtrikker i stål som vist i Figur 2.

    g025026

    Figur 2

    1. Baglygte
    2. Baglygtebeslag
    3. Palmøtrik i stål

Montering af hornet

Dele, der skal bruges til dette trin:

Horn1
Sekskantbolt (5/16"-18 x ¾")1
Flangemøtrik (5/16-18)1

  1. Ret hornet ind efter det hul, der er placeret i forreste højre side af maskinen (Figur 3).

  2. Sæt sekskantbolten (5/16"-18 x ¾") gennem hullet i hornet og maskinens stel (Figur 3).

  3. Monter hornet på maskinen med sekskantbolten (5/16"-18 x ¾") og flangemøtrikken (5/16"-18) som vist i Figur 3.

    g024691

    Figur 3

    1. Horn
    2. Sekskantbolt (5/16"-18 x ¾")
    3. Flangemøtrik (5/16-18)

Ledningsnetføring

Dele, der skal bruges til dette trin:

Ledningsnet1

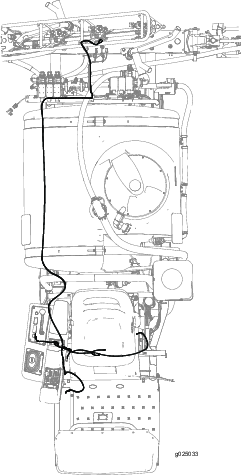

Figur 4 viser en oversigt over sættets ledningsnetføring på maskinen.

g025033

Figur 4

Føring af ledningsnettet til sidekonsollen

  1. Før ledningsnettet gennem fronten af sædeafskærmningen (Figur 5).

    g024709

    Figur 5

    1. Åbning i fronten af sædeafskærmningen

  2. Før ledningsnettet til sidekonsollen (Figur 6).

    g024710

    Figur 6

    1. Ledningsnet

Føring af ledningsnettet til hornet

  1. Afmonter de 2 bolte, der fastgør slangedækslet til maskinen, og afmonter dækslet (Figur 7 og Figur 8).

    g024712

    Figur 7

    1. Dæksel
    2. Bolte
    g024715

    Figur 8

    1. Vognbundens åbning
    2. Ledningsnet
    3. Slanger

  2. Før ledningsnettet fremad og langs slangerne til hornet.

  3. Før ledningsnettet gennem kransen i hullet i den bageste vinkelplatform til hornet (Figur 9).

    g024725

    Figur 9

    1. Horn
    2. Krans i hullet

  4. Tilslut ledningsnettets ben med de to klemmer til de to klemmer på hornet (Figur 10).

    g024714

    Figur 10

    1. Horn
    2. Klemme på horn
    3. Klemme på ledningsnettets ben

  5. Monter slangedækslet, der blev fjernet i trin 1, og fastgør det med 2 bolte.

Føring af ledningsnettet til baglygten

  1. Før ledningsnettet langs højre stelkanal ved siden af tanken (Figur 11).

    g024727

    Figur 11

    1. Ledningsnet
    2. Tank

  2. Før ledningsnettet langs bomstelkanalen (Figur 12).

    g024729

    Figur 12

    1. Ledningsnet
    2. Bomstelkanal

  3. Tilslut ledningsnettet til lygten.

Montering af hornkontakten

Dele, der skal bruges til dette trin:

Hornkontakt, kontramøtrik og roulettemøtrik1
Kontaktknap1

Afmontering af kontrolpanelet

  1. Afmonter grebet fra differentialelåsens stang (Figur 13).

    g024734

    Figur 13

    1. Greb
    2. Sekskantbolt (¼" x ½")

  2. Fjern de 4 sekskantbolte (¼" x ½"), der fastgør kontrolpanelets dæksel.

  3. Løft kontrolpanelets dæksel og chokeren (Figur 14).

    g024737

    Figur 14

    1. Kontrolpanelets dæksel
    2. Choker

  4. Fjern den fremadrettede, runde prop fra kontrolpanelets dæksel (Figur 15).

    g025027

    Figur 15

    1. Fremadrettet, rund prop

Montering af hornkontakten

  1. Skru kontramøtrikken på hoveddelen af hornkontakten (Figur 16).

    g361817

    Figur 16

    1. Hul (kontrolpanelets dæksel)
    2. Roulettemøtrik
    3. Kontramøtrik
    4. Hornkontakt

  2. Sæt hornkontakten i hullet i kontrolpanelets dæksel, og fastgør den med roulettemøtrikken.

  3. Skru kontaktknappen på hornkontakten (Figur 17).

    g361816

    Figur 17

    1. Kontaktknap
    2. Hornkontakt

  4. Tilslut ledningsnettets 2 klemmer mærket HORN SWITCH (hornkontakt) med klemmerne på hornkontakten (Figur 18).

    g361818

    Figur 18

    1. Terminal med fladt stik (hornkontakt)
    2. Klemme på ledningsnettet (mærket HORN SWITCH (hornkontakt))

Montering af kontrolpanelet

  1. Ret kontrolpanelets dæksel ind efter sidekonsollen (Figur 19).

    g024744

    Figur 19

    1. Kontrolpanelets dæksel
    2. Sidekonsol

  2. Fastgør kontrolpanelets dæksel til sidekonsollen med de 4 sekskantbolte (¼" x ½"), som du fjernede i trin Afmontering af kontrolpanelet.

  3. Skru grebet på differentialelåsens stang.

Montering af sædelåsen

Dele, der skal bruges til dette trin:

Låsebeslag1
Lås1
Greb1
Sekskantbolt (12 x 20 mm)1
Låsemøtrik (12 mm)1

  1. Afmonter låseclipsen fra gaffelbolten (Figur 20).

    g024767

    Figur 20

    1. Gaffelbolt
    2. Fjeder
    3. Låseclips
    4. Lås

  2. Afmonter gaffelbolten og fjederen fra låsen (Figur 20).

  3. Sæt gaffelbolten delvist gennem låsebeslaget (Figur 21).

    g024768

    Figur 21

    1. Gaffelbolt
    2. Låsebeslag
    3. Udvendig hjørnebeslag på sædet

  4. Ret låsebeslaget og gaffelbolten ind efter hullet i det udvendige hjørnebeslag på sædet (Figur 21).

  5. Ret hullerne i låsen ind efter hullerne i sædets hjørnebeslag (Figur 22).

    g024777

    Figur 22

    1. Sædets hjørnebeslag
    2. Lås

  6. Flyt delvist gaffelbolten ind gennem hullet i sædelåsen (Figur 23).

    g024774

    Figur 23

    1. Gaffelbolt
    2. Sædelås

  7. Monter fjederen på gaffelbolten (Figur 24).

    g024775

    Figur 24

    1. Gaffelbolt
    2. Fjeder

  8. Sæt gaffelbolten helt igennem hullerne i sædelåsen og det indvendige hjørnebeslag på sædet.

  9. Fastgør låsebeslaget til det udvendige hjørnebeslag på sædet med sekskantbolten (12 x 20 mm) og låsemøtrikken (12 mm) som vist i Figur 25.

    g024776

    Figur 25

    1. Sekskantbolt (12 x 20 mm)
    2. Låsebeslag
    3. Sædets hjørnebeslag
    4. Låsemøtrik (12 mm)

Montering af opbevaringsposerne til personlige værnemidler

Dele, der skal bruges til dette trin:

Opbevaringspose til personlige værnemidler2
Ringbøjle2
Monteringsbeslag2
Bøjleskrue2
Flangelåsemøtrik (⅜")4

  1. Indsæt en ringbøjle i opbevaringsposens løbegang som vist i Figur 26.

    g361783

    Figur 26

    1. Ringbøjle
    2. Ærme (opbevaringspose til personlige værnemidler)

  2. Gentag trin 1 for den anden ringbøjle og pose.

  3. Monter monteringsbeslaget på styrtbøjlerøret (Figur 27) med en bøjleskrue og 2 flangelåsemøtrikker (⅜").

    Note: Sørg for, at beslagets placering ikke dækker mærkaterne på styrtbøjlen.

    g361784

    Figur 27

    1. Bøjleskrue
    2. Styrtbøjlerør
    3. Monteringsbeslag
    4. Flangelåsemøtrik (⅜")

  4. Gentag trin 3 på den anden side af maskinen.

  5. Sæt krogene på ringbøjlen ind i åbningerne i monteringsbeslaget (Figur 28).

    g361785

    Figur 28

    1. Krog (ringbøjle)
    2. Rille (monteringsbeslag)

  6. Gentag trin 5 på den anden side af maskinen.

Påsætning af mærkater på maskinen

Dele, der skal bruges til dette trin:

Mærkat for bomløftepunkt2
Mærkat for tankindhold1
Bestemmelsesmærkat1

Påsætning af mærkaterne for bomløftepunkt

  1. Find midten af en ydre bom mellem beslagene som vist i Figur 29.

    g024555

    Figur 29

    1. Mærkat for bomløftepunkt

  2. Rengør overfladen på udliggerslangen på det sted, du identificerede i trin 1, og sørg for, at overfladen er fri for snavs, fedt eller andre fremmedlegemer.

  3. Fjern 1 af mærkaterne fra bagsiden, og klæb mærkaten fast på bommens udliggerslange.

  4. Gentag trin 1 til 3 på den anden bom.

Påsætning af mærkaten for tankindhold

Brug mærkatens overflade, der kan viskes ren, til at registrere tankens indhold.

Sæt mærkaten for tankindhold på styrtbøjlen lige bag førersædet.

Påsætning af bestemmelsesmærkaten

  1. Rengør overfladen på trinnet under modelseriepladen og emissionsmærkaten.

    g416817

    Figur 30

  2. Fjern bagfilmen fra bestemmelsesmærkaten, og sæt mærkaten på trinnet.

  3. Påsæt bestemmelsesmærkaten under emissionsmærkaten.
