CE キット

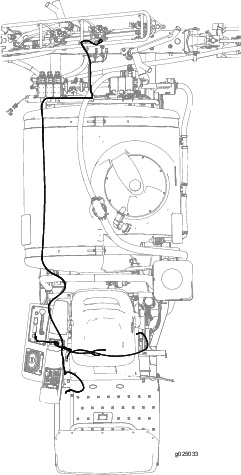

キットのワイヤハーネスの敷設ルートの概要を図 4に示します。

図 4

1. 座席シュラウドの前を通してワイヤハーネスを敷設する（図 5）。



   図 5

   1. 座席シュラウドの前部にある開口

2. ワイヤハーネスをサイドコンソールへ敷設する（図 6）。



   図 6

   1. ハーネス

1. ホースカバーを機体に固定しているボルト（2本）を外してカバーを取り外す（図 7と図 8）。



   図 7

   1. カバー
   2. ボルト


   図 8

   1. フロアパンの開口部
   2. ワイヤハーネス
   3. ホース

2. ワイヤハーネスをホースに沿って車体前方へ向けて配設し、ホーンに接続できるようにする。

3. 後部アングルプラットフォームの穴についているグロメット（ハトメ）にワイヤハーネスを通してホーンへ導く（図 9）。



   図 9

   1. ホーン（警笛）
   2. 穴についているハトメ

4. ワイヤハーネスのうち、端子が2つついている端部を、ホーンの端子2つに接続する（図 10）。



   図 10

   1. ホーン
   2. ホーンの端子
   3. ワイヤハーネス端部の端子

5. ステップ1で取り外したカバーを取りつけ、ボルト2本で固定する。

1. ワイヤハーネスを右側フレームチャネル（タンクの近く）に沿って配設する（図 11）。



   図 11

   1. ワイヤハーネス
   2. タンク

2. ワイヤハーネスをブームフレームチャネルに沿って配設する（図 12）。



   図 12

   1. ワイヤハーネス
   2. ブームフレームのチャネル部

3. ワイヤハーネスをライトに接続する。

1. デファレンシャルロックのロッドについているノブを外す（図 13）。



   図 13

   1. ノブ
   2. 六角ヘッドねじ（¼ x ½ インチ）

2. コントロールパネルをカバーに固定している六角ヘッドねじ（1/4 x 1/2"）4本を外す。

3. コントロールパネルのカバーとチョークコントロールを持ち上げる（図 14）。



   図 14

   1. コントロールパネルのカバー
   2. チョークコントロール

4. コントロールパネルのカバーの前側についている、丸いプラグを外す（図 15）。



   図 15

   1. 前側についている丸いプラグ

1. ホーンスイッチのボディにジャムナットを取り付ける（図 16）。



   図 16

   1. 穴（コントロールパネルのカバー）
   2. 刻み付きナット
   3. ジャムナット
   4. ホーンスイッチ

2. コントロールパネルのカバーの穴にホーンスイッチを入れ、刻み付きナットで固定する。

3. ホーンスイッチにボタンを取り付ける（図 17）。



   図 17

   1. スイッチボタン
   2. ホーンスイッチ

4. ワイヤハーネスのうち、HORN SWITCHというラベルのついた端子 2 個を、ホーンスイッチの端子に接続する（図 18）。



   図 18

   1. ブレード端子（ホーンスイッチ）
   2. ハーネスの端子（ラベルは HORN SWITCH）。

1. コントロールパネルのカバーをサイドコンソールに合わせる（図 19）。



   図 19

   1. コントロールパネルのカバー
   2. サイドコンソール

2. コントロールパネルのカバーをサイドコンソールに固定する；六角ヘッドねじ（1/4 x 1/2"）4本（コントロールパネルを外すで取り外したもの）を使用する。

3. デファレンシャルロックのロッドにノブを取り付ける。

1. 図 29 のように外側ブーム中ほどの位置（2つのブラケットの間の位置）を決める。



   図 29

   1. ブーム昇降ポイントのデカル

2. ステップ1で決定した部分のトラスチューブの表面をきれいに拭く。ごみ、グリスなどの異物を完全に除去する。

3. デカルのうちの1枚を裏紙からはがし、きれいにしたトラスの表面に貼り付ける。

4. もう一方のブームにもステップ1-3の作業を行う。

デカル表面の消せる部分に、タンクの内容物の名称を書く。

タンク内容物デカルを、運転席の真後ろのROPSに貼り付ける。

1. ステップの表面の、モデル番号シリアル番号プレートと排ガスデカルの下にある部分をきれいにする。



   図 30

2. 規制デカルの裏紙をはがす。

3. ステップ表面の、排ガスデカルの下に貼り付ける。
