CE-sarja

Multi Pro® 1750 -ruiskutuslaite

Model No. 41202-Serial No. and Up

Turvaohjeet

Turva- ja ohjetarrat

Graphic

Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.
decal104-8904

104-8904

  1. Tartu puomiin tästä.
decal119-9434

119-9434

  1. Säiliön sisällys

Asennus

Takavalon asennus

Vaiheeseen tarvittavat osat:

Takavalo1
Kannatin1
Mutteri (5/16 tuumaa)2
Pultti (5/16-18 × ¾ tuumaa)2
Stanssattu teräsmutteri2

  1. Kohdista takavalon kannattimen reiät puomin rungon kanavan kahteen reikään.

  2. Kiinnitä kannatin runkoon kahdella pultilla (5/16 × ¾ tuumaa) ja kahdella lukkomutterilla (5/16 tuumaa) kuvan mukaisesti (Kuva 1).

    g025025

    Kuva 1

    1. Kannatin
    2. Laippakantapultti (5/16 × ¾ tuumaa)
    3. Lukkomutteri (5/16 tuumaa)

  3. Kohdista takavalokokoonpano takavalokannattimeen ja kiinnitä kokoonpano kahdella stanssatulla teräsmutterilla kuvan mukaisesti (Kuva 2).

    g025026

    Kuva 2

    1. Takavalo
    2. Takavalokannatin
    3. Stanssattu teräsmutteri

Äänimerkin asennus

Vaiheeseen tarvittavat osat:

Äänimerkkikokoonpano1
Kuusiokantaruuvi (5/16-18 × ¾ tuumaa)1
Laippamutteri (5/16-18)1

  1. Kohdista äänimerkkikokoonpano koneen etuoikealle olevaan reikään (Kuva 3).

  2. Aseta kuusiokantaruuvi (5/16-18 × ¾ tuumaa) äänimerkkikokoonpanon reiän ja koneen rungon läpi (Kuva 3).

  3. Asenna äänimerkkikokoonpano koneeseen kuusiokantaruuvilla (5/16-18 × ¾ tuumaa) ja laippamutterilla (5/16-18) kuvan mukaisesti (Kuva 3).

    g024691

    Kuva 3

    1. Äänimerkkikokoonpano
    2. Kuusiokantaruuvi (5/16-18 × ¾ tuumaa)
    3. Laippamutteri (5/16-18)

Johdinsarjan reititys

Vaiheeseen tarvittavat osat:

Johdinsarja1

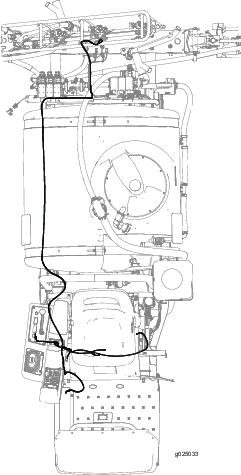

Kuva 4 kuvaa koneen johdinsarjan reitityksen.

g025033

Kuva 4

Johdinsarjan vienti sivukonsoliin

  1. Vie johdinsarja istuinsuojuksen etuosan läpi (Kuva 5).

    g024709

    Kuva 5

    1. Aukko istuinsuojuksen edessä

  2. Vie johdinsarja sivukonsoliin (Kuva 6).

    g024710

    Kuva 6

    1. Johdinsarja

Johdinsarjan vienti äänimerkkiin

  1. Irrota kaksi pulttia, joilla letkun suojus on kiinnitetty koneeseen, ja irrota letkun suojus (Kuva 7 ja Kuva 8).

    g024712

    Kuva 7

    1. Suoja
    2. Pultit
    g024715

    Kuva 8

    1. Pohjalevyn aukko
    2. Johdinsarja
    3. Letkut

  2. Vie johdinsarja eteenpäin ja letkuja pitkin äänimerkkikokoonpanoon.

  3. Vie johdinsarja takakulman alustan reiän läpivientisuojuksen läpi äänimerkkiin (Kuva 9).

    g024725

    Kuva 9

    1. Äänimerkki
    2. Reiän läpivientisuojus

  4. Kytke johdinsarjan kaksi liitintä äänimerkin kahteen liittimeen (Kuva 10).

    g024714

    Kuva 10

    1. Äänimerkki
    2. Äänimerkin liitin
    3. Johdinsarjan liitin

  5. Asenna vaiheessa 1 irrotettu suojus ja kiinnitä se paikalleen kahdella pultilla.

Johdinsarjan vienti takavaloon

  1. Vie johdinsarja oikean rungon kanavaa pitkin säiliön vieressä (Kuva 11).

    g024727

    Kuva 11

    1. Johdinsarja
    2. Säiliö

  2. Vie johdinsarja puomin rungon kanavaa pitkin (Kuva 12).

    g024729

    Kuva 12

    1. Johdinsarja
    2. Puomin rungon kanava

  3. Kytke johdinsarja valoon.

Äänimerkkikytkimen asennus

Vaiheeseen tarvittavat osat:

Äänimerkkikytkin, vastamutteri ja pyälletty mutteri1
Kytkinpainike1

Ohjauspaneelin irrotus

  1. Irrota nuppi tasauspyörästön lukon tangosta (Kuva 13).

    g024734

    Kuva 13

    1. Nuppi
    2. Kuusiokantaruuvi (¼ × ½ tuumaa)

  2. Irrota neljä kuusiokantaruuvia (¼ × ½ tuumaa), joilla ohjauspaneelin suojus on kiinni.

  3. Nosta ohjauspaneelin suojus ja rikastimen vipu (Kuva 14).

    g024737

    Kuva 14

    1. Ohjauspaneelin suojus
    2. Rikastimen vipu

  4. Irrota etummainen pyöreä tulppa ohjauspaneelin suojuksesta (Kuva 15).

    g025027

    Kuva 15

    1. Etummainen, pyöreä tulppa

Äänimerkkikytkimen kokoaminen

  1. Kierrä vastamutteri äänimerkkikytkimeen (Kuva 16).

    g361817

    Kuva 16

    1. Aukko (ohjauspaneelin suojus)
    2. Pyälletty mutteri
    3. Vastamutteri
    4. Äänimerkkikytkin

  2. Asenna äänimerkkikytkin ohjauspaneelin suojuksen aukkoon ja kiinnitä kytkin pyälletyllä mutterilla.

  3. Kierrä kytkinpainike äänimerkkikytkimeen (Kuva 17).

    g361816

    Kuva 17

    1. Kytkinpainike
    2. Äänimerkkikytkin

  4. Kytke johdinsarjan kaksi liitintä, joissa on merkintä HORN SWITCH (äänimerkkikytkin), äänimerkin kytkimen liittimiin (Kuva 18).

    g361818

    Kuva 18

    1. Lattaliitin (äänimerkkikytkin)
    2. Johdinsarjaliitin, jossa on merkintä HORN SWITCH (äänimerkkikytkin)

Ohjauspaneelin kokoaminen

  1. Kohdista ohjauspaneelin suojus sivukonsoliin (Kuva 19).

    g024744

    Kuva 19

    1. Ohjauspaneelin suojus
    2. Sivukonsoli

  2. Kiinnitä ohjauspaneelin suojus sivukonsoliin neljällä kuusiokantaruuvilla (¼ × ½ tuumaa), jotka irrotettiin vaiheessa Ohjauspaneelin irrotus.

  3. Kierrä nuppi tasauspyörästön lukon tankoon.

Istuinlukon asennus

Vaiheeseen tarvittavat osat:

Lukitustuki1
Salpa1
Kahva1
Kuusiokantaruuvi (12 × 20 mm)1
Lukkomutteri (12 mm)1

  1. Irrota sokka liitintapista (Kuva 20).

    g024767

    Kuva 20

    1. Liitintappi
    2. Jousi
    3. Sokka
    4. Salpa

  2. Irrota liitintappi ja jousi salvasta (Kuva 20).

  3. Aseta liitintappi osittain lukitustuen läpi (Kuva 21).

    g024768

    Kuva 21

    1. Liitintappi
    2. Lukitustuki
    3. Istuimen ulkopuolen kieleke

  4. Kohdista lukitustuki ja liitintappi istuimen ulkopuolen kielekkeen reiän läpi (Kuva 21).

  5. Kohdista salvan reiät istuimen kielekkeiden reikiin (Kuva 22).

    g024777

    Kuva 22

    1. Istuimen kielekkeet
    2. Salpa

  6. Liikuta liitintappia osittain sisään istuimen salvan reiän läpi (Kuva 23).

    g024774

    Kuva 23

    1. Liitintappi
    2. Istuimen salpa

  7. Asenna jousi liitintappiin (Kuva 24).

    g024775

    Kuva 24

    1. Liitintappi
    2. Jousi

  8. Aseta liitintappi kokonaan istuimen salvan ja istuimen sisäpuolen kielekkeen reikien läpi.

  9. Kiinnitä lukitustuki istuimen ulkopuolen kielekkeeseen kuusiokantaruuvilla (12 × 20 mm) ja lukkomutterilla (12 mm) kuvan mukaisesti (Kuva 25).

    g024776

    Kuva 25

    1. Kuusiokantaruuvi (12 × 20 mm)
    2. Lukitustuki
    3. Istuimen kieleke
    4. Lukkomutteri (12 mm)

Henkilönsuojainten säilytyspussien asennus

Vaiheeseen tarvittavat osat:

Henkilönsuojainten säilytyspussi2
Kaaritanko2
Asennuskannatin2
U-pultti2
Laippalukkomutteri (⅜ tuumaa)4

  1. Aseta kaaritanko henkilönsuojainpussin kanavaan kuvan mukaisesti (Kuva 26).

    g361783

    Kuva 26

    1. Kaaritanko
    2. Kanava (henkilönsuojainten säilytyspussi)

  2. Toista vaihe 1 toiselle tangolle ja pussille.

  3. Asenna asennuskannatin turvakaariputkeen (Kuva 27) U-pultilla ja kahdella laippalukkomutterilla (⅜ tuumaa).

    Note: Varmista, että kannattimen sijainti ei peitä turvakaaren tarroja.

    g361784

    Kuva 27

    1. U-pultti
    2. Turvakaariputki
    3. Asennuskannatin
    4. Laippalukkomutteri (⅜ tuumaa)

  4. Toista vaihe 3 koneen toisella puolella.

  5. Aseta kaaritangon koukut asennuskannattimen (Kuva 28) loviin.

    g361785

    Kuva 28

    1. Koukku (kaaritanko)
    2. Lovi (asennuskannatin)

  6. Toista vaihe 5 koneen toisella puolella.

Tarrojen kiinnitys koneeseen

Vaiheeseen tarvittavat osat:

Puomin nostopisteen tarra2
Säiliön sisällön tarra1
Määräyskilpi1

Puomin nostopisteen tarrojen kiinnitys

  1. Paikanna kahden kannattimen välissä oleva uloimman puomin keskikohta kuvan mukaisesti (Kuva 29).

    g024555

    Kuva 29

    1. Puomin nostopisteen tarra

  2. Puhdista palkkirungon putken pinta vaiheessa 1 paikannetusta kohdasta ja varmista, ettei pinnalla ole likaa, rasvaa tai muuta vierasta materiaalia.

  3. Irrota yhden tarran tausta ja kiinnitä tarra puomin palkkirungon putkeen.

  4. Toista vaiheet 1–3 toisen puomin kohdalla.

Säiliön sisällön tarran kiinnitys

Merkitse säiliön sisältö tarran pyyhittävälle pinnalle.

Kiinnitä säiliön sisällön tarra turvakaareen suoraan käyttäjän istuimen taakse.

Määräyskilven kiinnitys

  1. Puhdista mallin sarjanumerokilven sekä päästötarran alla olevan askelman pinta.

    g416817

    Kuva 30

  2. Irrota määräyskilven taustamateriaali ja kiinnitä tarra askelmaan.

  3. Kiinnitä määräyskilpi päästötarran alapuolelle.
