Kit CE

Irroratrice Multi Pro® 1750 per grandi aree verdi

Model No. 41202-Serial No. and Up

Sicurezza

Adesivi di sicurezza e informativi

Graphic

Gli adesivi di sicurezza e di istruzione sono chiaramente visibili e sono affissi accanto a zone particolarmente pericolose. Sostituite eventuali adesivi danneggiati o mancanti.
decal104-8904

104-8904

  1. Afferrate la barra in questo punto.
decal119-9434

119-9434

  1. Contenuto del serbatoio

Installazione

Montaggio della luce posteriore

Parti necessarie per questa operazione:

Luce posteriore1
Staffa1
Dado (5/16")2
Bullone (5/16-18 x ¾")2
Dado in acciaio stampato2

  1. Allineate i fori della staffa della luce posteriore con i 2 fori del canale del telaio della barra.

  2. Fissate la staffa sul telaio con 2 bulloni (5/16" x ¾") e 2 dadi di bloccaggio (5/162) come illustrato nella Figura 1.

    g025025

    Figura 1

    1. Staffa
    2. Bullone a testa flangiata (5/16" x ¾")
    3. Dado di bloccaggio (5/16")

  3. Allineate il gruppo luci posteriori alla relativa staffa e fissate il gruppo con i 2 dadi in acciaio stampato come mostrato nella Figura 2.

    g025026

    Figura 2

    1. Luce posteriore
    2. Staffa della luce posteriore
    3. Dado in acciaio stampato

Installazione dell'avvisatore acustico

Parti necessarie per questa operazione:

Gruppo avvisatore acustico1
Vite a testa esagonale (5/16-18 x ¾")1
Dado flangiato (5/16-18)1

  1. Allineate il gruppo avvisatore acustico al foro presente sul lato anteriore destro della macchina (Figura 3).

  2. Inserite la vite a testa esagonale (5/16-18 x ¾") nel foro del gruppo avvisatore acustico e nel telaio della macchina (Figura 3).

  3. Montate il gruppo avvisatore acustico sulla macchina con la vite a testa esagonale (5/16-18 x ¾") e il dado flangiato (5/16-18) come illustrato in Figura 3.

    g024691

    Figura 3

    1. Gruppo avvisatore acustico
    2. Vite a testa esagonale (5/16-18 x ¾")
    3. Dado flangiato (5/16-18)

Disposizione del cablaggio preassemblato

Parti necessarie per questa operazione:

Cablaggio preassemblato1

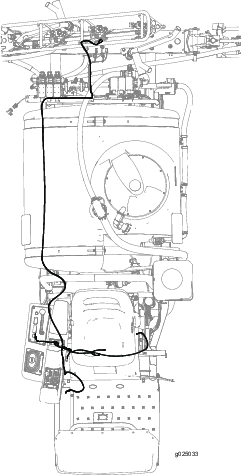

Figura 4 mostra il percorso del cablaggio preassemblato sulla macchina.

g025033

Figura 4

Posa del cablaggio preassemblato nella console laterale

  1. Fate passare il cablaggio attraverso la parte anteriore della copertura del sedile (Figura 5).

    g024709

    Figura 5

    1. Apertura nella parte anteriore della copertura del sedile

  2. Instradate il cablaggio verso la consolle laterale (Figura 6).

    g024710

    Figura 6

    1. Cablaggio

Disposizione del cablaggio preassemblato all'avvisatore acustico

  1. Rimuovete i 2 bulloni che fissano la copertura dei flessibili alla macchina e rimuovete la copertura (Figura 7 e Figura 8).

    g024712

    Figura 7

    1. Copertura
    2. Bulloni
    g024715

    Figura 8

    1. Apertura del pianale
    2. Cablaggio preassemblato
    3. Flessibili

  2. Spingete il cablaggio preassemblato in avanti e lungo i flessibili verso l'avvisatore acustico.

  3. Posate il cablaggio attraverso l'anello passacavi sul foro nella piattaforma dell'angolo posteriore fino all'avvisatore acustico (Figura 9).

    g024725

    Figura 9

    1. Avvisatore acustico
    2. Anello passacavi sul foro

  4. Collegate il ramo del cablaggio preassemblato con i 2 morsetti ai 2 morsetti sull'avvisatore acustico (Figura 10).

    g024714

    Figura 10

    1. Avvisatore acustico
    2. Morsetto dell'avvisatore acustico
    3. Morsetto del ramo del cablaggio preassemblato

  5. Montate la copertura rimossa al passaggio 1 e fissate con i 2 bulloni.

Disposizione del cablaggio preassemblato al fanale posteriore

  1. Posate il cablaggio preassemblato lungo il canale del telaio destro adiacente al serbatoio (Figura 11).

    g024727

    Figura 11

    1. Cablaggio preassemblato
    2. Serbatoio

  2. Disposizione del cablaggio preassemblato lungo il canale del telaio della barra (Figura 12).

    g024729

    Figura 12

    1. Cablaggio preassemblato
    2. Canale del telaio della barra

  3. Collegate il cablaggio preassemblato alla luce.

Montaggio dell'interruttore dell'avvisatore acustico

Parti necessarie per questa operazione:

Avvisatore acustico, controdado e dado godronato1
Interruttore1

Rimozione del quadro di comando

  1. Staccate il pomello dall'asta di bloccaggio del differenziale (Figura 13).

    g024734

    Figura 13

    1. Manopola
    2. Vite a testa esagonale (¼” × ½")

  2. Rimuovete le 4 viti a testa esagonale (¼" x ½") che fissano la copertura del quadro di comando.

  3. Sollevate la copertura del quadro di comando e il comando dello starter (Figura 14).

    g024737

    Figura 14

    1. Copertura del quadro di comando
    2. Comando dello starter

  4. Rimuovete la spina rotonda anteriore dalla copertura del quadro di comando (Figura 15).

    g025027

    Figura 15

    1. Spina rotonda anteriore

Montaggio dell'interruttore dell'avvisatore acustico

  1. Avvitate il controdado sul corpo dell'avvisatore acustico (Figura 16).

    g361817

    Figura 16

    1. Foro (copertura del quadro di comando)
    2. Dado godronato
    3. Controdado
    4. Interruttore avvisatore acustico

  2. Inserite l'interruttore dell'avvisatore acustico nel foro della copertura del quadro di comando e fissate l'interruttore con il dado godronato.

  3. Inserite l'interruttore sull'avvisatore acustico (Figura 17).

    g361816

    Figura 17

    1. Interruttore
    2. Interruttore avvisatore acustico

  4. Collegate i 2 terminali del cablaggio preassemblato con l'etichetta HORN SWITCH (interruttore avvisatore acustico) ai terminali dell'interruttore avvisatore acustico (Figura 18).

    g361818

    Figura 18

    1. Connettore a baionetta (interruttore dell'avvisatore acustico)
    2. Terminale del cablaggio (con l'etichetta HORN SWITCH (interruttore avvisatore acustico))

Montaggio del quadro di comando

  1. Allineate la copertura del quadro di comando con la consolle laterale (Figura 19).

    g024744

    Figura 19

    1. Copertura del quadro di comando
    2. Consolle laterale

  2. Fissate la copertura del quadro di comando alla consolle laterale con le 4 viti a testa esagonale (¼" x ½") che avete rimosso al passaggio Rimozione del quadro di comando.

  3. Inserite il pomello sull'asta di bloccaggio del differenziale.

Montaggio del blocco sedile

Parti necessarie per questa operazione:

Staffa di montaggio del blocco1
Fermo1
Impugnatura1
Vite a testa esagonale (12 x 20 mm)1
Dado di bloccaggio (12 mm)1

  1. Staccate la coppiglia dal perno con testa (Figura 20).

    g024767

    Figura 20

    1. Perno con testa
    2. Molla
    3. Coppiglia
    4. Fermo

  2. Togliete il perno con testa e la molla dal fermo (Figura 20).

  3. Inserite parzialmente il perno con testa nella staffa di bloccaggio (Figura 21).

    g024768

    Figura 21

    1. Perno con testa
    2. Staffa di bloccaggio
    3. Raccordo del sedile esterno

  4. Allineate la staffa di bloccaggio e il perno con testa nel foro del raccordo del sedile esterno (Figura 21).

  5. Allineate i fori nel fermo con i fori nei raccordi del sedile (Figura 22).

    g024777

    Figura 22

    1. Raccordi del sedile
    2. Fermo

  6. Spostate parzialmente il perno con testa verso l'interno attraverso il foro nel fermo del sedile (Figura 23).

    g024774

    Figura 23

    1. Perno con testa
    2. Fermo del sedile

  7. Montate la molla sul perno con testa (Figura 24).

    g024775

    Figura 24

    1. Perno con testa
    2. Molla

  8. Inserite completamente il perno con testa nei fori del fermo del sedile e il raccordo del sedile interno.

  9. Fissate la staffa di bloccaggio al raccordo del sedile esterno con la vite a testa esagonale (12 x 20 mm) e il dado di bloccaggio (12 mm) come illustrato in Figura 25.

    g024776

    Figura 25

    1. Vite a testa esagonale (12 x 20 mm)
    2. Staffa di bloccaggio
    3. Raccordo del sedile
    4. Dado di bloccaggio (12 mm)

Montaggio dei contenitori per la conservazione dei dispositivi di protezione personale

Parti necessarie per questa operazione:

Contenitore per la conservazione dei DPI2
Anello2
Staffa di montaggio2
Bullone a U 2
Dado di bloccaggio flangiato (⅜")4

  1. Inserite un anello nel manicotto del contenitore per la conservazione dei DPI come mostrato nella Figura 26.

    g361783

    Figura 26

    1. Anello
    2. Manicotto (contenitore per la conservazione dei DPI)

  2. Ripetete il passaggio 1 per l'altro anello e per il contenitore.

  3. Montate la staffa di montaggio sul tubo del roll bar (Figura 27) con un bullone a U e 2 dadi di bloccaggio flangiati (⅜").

    Note: Accertatevi che l'ubicazione della staffa non copra gli adesivi del roll bar.

    g361784

    Figura 27

    1. Bullone a U
    2. Tubo del roll bar
    3. Staffa di montaggio
    4. Dado di bloccaggio flangiato (⅜")

  4. Ripetete il passaggio 3 sull'altro lato della macchina.

  5. Inserite i ganci dell'anello nelle fessure della staffa di montaggio (Figura 28).

    g361785

    Figura 28

    1. Gancio (anello)
    2. Fessura (staffa di montaggio)

  6. Ripetete il passaggio 5 sull'altro lato della macchina.

Applicazione degli adesivi sulla macchina

Parti necessarie per questa operazione:

Adesivo del punto di sollevamento della barra2
Adesivo del contenuto del serbatoio1
Adesivo di legge1

Applicazione degli adesivi dei punti di sollevamento delle barre

  1. Individuate il centro di una barra esterna tra le staffe, come mostrato nella Figura 29.

    g024555

    Figura 29

    1. Adesivo del punto di sollevamento della barra

  2. Pulite la superficie del tubo della trave nel punto individuato al passaggio 1, assicurandovi che la superficie sia priva di sporco, grasso o altri materiali estranei.

  3. Rimuovete 1 degli adesivi dal suo retro e fate aderire gli adesivi al tubo della trave della barra.

  4. Ripetete i passaggi da 1 a 3 sull'altra barra.

Applicazione dell'adesivo del contenuto del serbatoio

Utilizzate la superficie cancellabile dell'adesivo per indicare il contenuto del serbatoio.

Applicate l'adesivo del contenuto del serbatoio al roll bar, esattamente dietro alla posizione dell'operatore.

Applicazione dell'adesivo di conformità

  1. Pulite la superficie del gradino al di sotto della targhetta con il numero di serie e di modello e l'adesivo delle emissioni.

    g416817

    Figura 30

  2. Rimuovete il retro dall'adesivo della conformità e fatelo aderire al gradino.

  3. Applicate l'adesivo di conformità sotto a quello delle emissioni.
