Instalação

Instalação das luzes traseiras

Peças necessárias para este passo:

Luzes traseiras1
Suporte1
Porca (5/16 pol.)2
Parafuso (5/16-18 x ¾ pol.)2
Porca de aço prensado2

  1. Alinhe os furos no suporte das luzes traseiras com os dois furos no canal da estrutura da rampa.

  2. Prenda o suporte à estrutura com os dois parafusos (5/16 x ¾ pol.) e duas porcas de bloqueio (5/16 pol.) como se mostra na Figura 1.

    g025025

    Figura 1

    1. Suporte
    2. Parafuso de cabeça flangeada (5/16 x ¾ pol.)
    3. Porca de bloqueio (5/16 pol.)

  3. Alinhe o conjunto das luzes traseiras com o suporte das luzes traseiras e prenda o conjunto com com as duas porcas de aço prensado como se mostra na Figura 2.

    g025026

    Figura 2

    1. Luzes traseiras
    2. Suporte de luzes traseiras
    3. Porca de aço prensado

Instalação da buzina

Peças necessárias para este passo:

Conjunto da buzina1
Parafuso de cabeça sextavada (5/16-18 x ¾ pol.)1
Porca flangeada (5/16-18)1

  1. Alinhe o conjunto da buzina com o furo que se encontra no lado direito frontal da máquina (Figura 3).

  2. Insira o parafuso de cabeça sextavada (5/16-18 x ¾ pol.) através do furo do conjunto da buzina e estrutura da máquina (Figura 3).

  3. Instale o conjunto da buzina na máquina com o parafuso de cabeça sextavada (5/16-18 x ¾ pol.) e porca flangeada (5/16-18) como se mostra na Figura 3.

    g024691

    Figura 3

    1. Conjunto da buzina
    2. Parafuso de cabeça sextavada (5/16-18 x ¾ pol.)
    3. Porca flangeada (5/16-18)

Encaminhamento da cablagem

Peças necessárias para este passo:

Cablagem1

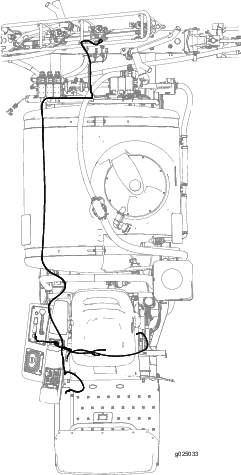

Figura 4 mostra um esquema do encaminhamento da cablagem do kit na máquina.

g025033

Figura 4

Encaminhamento da cablagem para a consola lateral

  1. Encaminhe a cablagem através da parte da frente do resguardo do banco (Figura 5).

    g024709

    Figura 5

    1. Abertura na parte da frente da cobertura do banco

  2. Encaminhe a cablagem para a consola lateral (Figura 6).

    g024710

    Figura 6

    1. Cablagem

Encaminhamento da cablagem para a buzina

  1. Remova os dois parafusos que prendem a cobertura de tubos à máquina e retire a cobertura (Figura 7 e Figura 8).

    g024712

    Figura 7

    1. Cobertura
    2. Parafusos
    g024715

    Figura 8

    1. Abertura do painel do piso
    2. Cablagem
    3. Tubagem

  2. Encaminhe a cablagem para a frente e ao longo dos tubos para a buzina.

  3. Encaminhe a cablagem através do olhal no furo na plataforma de ângulo traseiro para a buzina (Figura 9).

    g024725

    Figura 9

    1. Buzina
    2. Olhal no furo

  4. Ligue a cablagem com dois terminais aos dois terminais na buzina (Figura 10).

    g024714

    Figura 10

    1. Buzina
    2. Terminal da buzina
    3. Terminal da cablagem

  5. Instale a cobertura de tubos removida no passo 1 e prenda-a com os dois parafusos.

Encaminhamento da cablagem para a luz traseira

  1. Encaminhe a cablagem ao longo do canal da estrutura direita junto do depósito (Figura 11).

    g024727

    Figura 11

    1. Cablagem
    2. Depósito

  2. Encaminhe a cablagem ao longo do canal da estrutura da rampa (Figura 12).

    g024729

    Figura 12

    1. Cablagem
    2. Canal da estrutura da rampa

  3. Ligue a cablagem à luz.

Instalação do interruptor da buzina

Peças necessárias para este passo:

Interruptor da buzina, porca de retenção e porca serrilhada1
Botão do interruptor1

Remoção do painel de controlo

  1. Remova o manípulo da barra do bloqueio do diferencial (Figura 13).

    g024734

    Figura 13

    1. Manípulo
    2. Parafuso de cabeça sextavada (¼ x ½ pol.)

  2. Retire os quatro parafusos de cabeça sextavada (¼ x ½ pol.) que prendem a cobertura ao painel de controlo.

  3. Eleve a cobertura do painel de controlo e a alavanca do ar (Figura 14).

    g024737

    Figura 14

    1. Cobertura do painel de controlo
    2. Alavanca do ar

  4. Retire a tampa redonda frontal da cobertura do painel de controlo (Figura 15).

    g025027

    Figura 15

    1. Tampa redonda frontal

Instalação do interruptor da buzina

  1. Enrosque a porca de retenção no corpo do interruptor da buzina (Figura 16).

    g361817

    Figura 16

    1. Furo (cobertura do painel de controlo)
    2. Porca serrilhada
    3. Porca de retenção
    4. Interruptor da buzina

  2. Insira o interruptor da buzina no furo na cobertura do painel de controlo e prenda o interruptor com a porca serrilhada.

  3. Enrosque o botão do interruptor no interruptor da buzina (Figura 17).

    g361816

    Figura 17

    1. Botão do interruptor
    2. Interruptor da buzina

  4. Ligue os dois terminais da cablagem rotulados HORN SWITCH (interruptor da buzina) aos terminais do interruptor da buzina (Figura 18).

    g361818

    Figura 18

    1. Terminal em lâmina (interruptor da buzina)
    2. Terminal da cablagem (rotulado HORN SWITCH (interruptor da buzina))

Montagem do painel de controlo

  1. Alinhe a cobertura do painel de controlo com a consola lateral (Figura 19).

    g024744

    Figura 19

    1. Cobertura do painel de controlo
    2. Consola lateral

  2. Prenda a cobertura do painel de controlo à consola lateral com os quatro parafusos de cabeça sextavada (¼ x ½ pol.) removidos no passo Remoção do painel de controlo.

  3. Enrosque o manípulo na barra do bloqueio do diferencial.

Instalação da alavanca de bloqueio do banco

Peças necessárias para este passo:

Suporte de montagem de bloqueio1
Trinco1
Pega1
Parafuso de cabeça sextavada (12 x 20 mm)1
Porca de bloqueio (12 mm)1

  1. Retire o gancho do passador de forquilha (Figura 20).

    g024767

    Figura 20

    1. Passador de forquilha
    2. Mola
    3. Perno de gancho
    4. Trinco

  2. Retire o passador de forquilha e mola do trinco (Figura 20).

  3. Insira parcialmente o passador de forquilha através do suporte do bloqueio (Figura 21).

    g024768

    Figura 21

    1. Passador de forquilha
    2. Suporte do bloqueio
    3. Placa de reforço exterior do banco

  4. Alinhe o suporte de bloqueio e o passador de forquilha através do furo da placa de reforço exterior do banco (Figura 21).

  5. Alinhe os furos no trinco com os furos nas placas de reforço do banco (Figura 22).

    g024777

    Figura 22

    1. Placas de reforço do banco
    2. Trinco

  6. Mova parcialmente o passador de forquilha para dentro através do furo no trinco do banco (Figura 23).

    g024774

    Figura 23

    1. Passador de forquilha
    2. Trinco do banco

  7. Instale a mola no passador de forquilha (Figura 24).

    g024775

    Figura 24

    1. Passador de forquilha
    2. Mola

  8. Insira totalmente o passador de forquilha através dos furos no trinco do banco e placa de reforço interior do banco.

  9. Prenda o suporte do bloqueio na placa de reforço exterior do banco com o parafuso de cabeça sextavada (12 x 20 mm) e a porca de bloqueio (12 mm) como se mostra na Figura 25.

    g024776

    Figura 25

    1. Parafuso de cabeça sextavada (12 x 20 mm)
    2. Suporte do bloqueio
    3. Placa de reforço do banco
    4. Porca de bloqueio (12 mm)

Instalação dos sacos de armazenamento do equipamento de proteção pessoal

Peças necessárias para este passo:

Saco de armazenamento do EPP2
Barra do capot2
Suporte de montagem2
Cavilha em U2
Porca de flange (⅜ pol.)4

  1. Insira uma barra do capot na manga do saco de armazenamento do EPP como se mostra na Figura 26.

    g361783

    Figura 26

    1. Barra do capot
    2. Manga (saco de armazenamento do EPP)

  2. Repita o passo 1 para o outro capot e saco.

  3. Instale o suporte de montagem no tubo da barra de segurança (Figura 27) com uma cavilha em U e duas porcas de bloqueio flangeadas (⅜ pol.).

    Note: Certifique-se de que o local do suporte não tapa os autocolantes da barra de segurança.

    g361784

    Figura 27

    1. Cavilha em U
    2. Tubo da barra de segurança
    3. Suporte de montagem
    4. Porca flangeada (⅜ pol.)

  4. Repita o passo 3 no outro lado da máquina.

  5. Insira os ganchos da barra do capot nas ranhuras no suporte de montagem (Figura 28).

    g361785

    Figura 28

    1. Capot (barra do capot)
    2. Ranhura (suporte de montagem)

  6. Repita o passo 5 no outro lado da máquina.

Aplicação dos autocolantes na máquina

Peças necessárias para este passo:

Autocolante do ponto de elevação da rampa2
Autocolante do conteúdo do depósito1
Autocolante de regulamentação1

Aplicação dos autocolantes do ponto de elevação da rampa

  1. Localize o meio de uma rampa exterior, entre os suportes, como se mostra na Figura 29.

    g024555

    Figura 29

    1. Autocolante do ponto de elevação da rampa

  2. Limpe a superfície do tubo da armação no local que identificou no passo 1, assegurando que a superfície está livre de sujidade, lubrificante ou outro material estranho.

  3. Remova um dos autocolantes da parte posterior e cole-o no tubo da armação da rampa.

  4. Repita os passos 1 a 3 para as outras rampas.

Aplicação do autocolante do conteúdo do depósito

Utilize uma superfície apagável do autocolante para registar o conteúdo do depósito.

Coloque o autocolante do conteúdo do depósito na barra de segurança, diretamente por detrás da posição do operador.

Colocação do autocolante regulamentar

  1. Limpe a superfície do degrau por baixo da placa de número de série e do autocolante de emissões.

    g416817

    Figura 30

  2. Remova a parte posterior do autocolante regulamentar e cole-o ao degrau.

  3. Cole o autocolante regulamentar por baixo do autocolante de emissões.
