CE-sett

Multi Pro® 1750-gresspreder

Model No. 41202-Serial No. and Up

Sikkerhet

Sikkerhets- og instruksjonsmerker

Graphic

Sikkerhetsmerker og -instruksjoner er lett synlige for føreren og er plassert i nærheten av alle områder som representerer en potensiell fare. Skift ut alle merker som er ødelagte eller mangler.
decal104-8904

104-8904

  1. Ta tak i bommen her.
decal119-9434

119-9434

  1. Tankinnhold

Montering

Montere baklyset

Deler som er nødvendige for dette trinnet:

Baklys1
Brakett1
Mutter (5/16 tomme)2
Bolt (5/16-18 x ¾ tomme)2
Mutter av presset stål2

  1. Still hullene til baklysbraketten inn på linje med de to hullene i bomrammekanalen.

  2. Fest braketten til rammen med de to flenshodeskruene (5/16 x ¾ tomme) og to låsemuttere (5/16 tomme), som vist i Figur 1.

    g025025

    Figur 1

    1. Brakett
    2. Flenshodeskruer (5/16 x ¾ tomme)
    3. Låsemutter (5/16 tomme)

  3. Plasser baklysenheten på linje med baklysbraketten og fest enheten med de to mutterne av presset stål, som vist i Figur 2.

    g025026

    Figur 2

    1. Baklys
    2. Baklysbrakett
    3. Mutter av presset stål

Montere hornet

Deler som er nødvendige for dette trinnet:

Hornenhet1
Sekskantskrue (5/16-18 x ¾ tomme)1
Flensmutter (5/16-18)1

  1. Innrett hornenheten med hullet som er i foran, på høyre side av maskinen (Figur 3).

  2. Før sekskantskruen (5/16-18 x ¾ tomme) gjennom hullet i hornenheten og maskinens ramme (Figur 3).

  3. Monter hornenheten til maskinen med sekskantskruen (5/16-18 x ¾ tomme) og flensmutteren (5/16-18), som vist i Figur 3.

    g024691

    Figur 3

    1. Hornenhet
    2. Sekskantskrue (5/16-18 x ¾ tomme)
    3. Flensmutter (5/16-18)

Rute ledningsnettet

Deler som er nødvendige for dette trinnet:

Ledningssatsen1

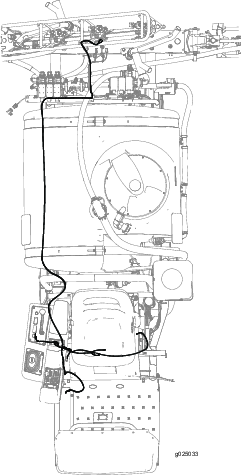

Figur 4 viser en oversikt over settet for føring av ledningssats på maskinen.

g025033

Figur 4

Føre ledningssatsen til sidekonsollen

  1. Før ledningssatsen gjennom fronten på setedekselet (Figur 5).

    g024709

    Figur 5

    1. Åpne fronten på setedekselet

  2. Før ledningssatsen til sidekonsollen (Figur 6).

    g024710

    Figur 6

    1. Ledningssats

Føre ledningssatsen til hornet

  1. Fjern de to boltene som fester slangedekselet til maskinen, og fjern slangedekselet (Figur 7 og Figur 8).

    g024712

    Figur 7

    1. Deksel
    2. Skruer
    g024715

    Figur 8

    1. Gulvpanelåpning
    2. Ledningssats
    3. Slanger

  2. Før ledningssatsen forover og langs slangene til hornet.

  3. Før ledningssatsen gjennom gummitetningen ved hullet i den bakre vinkel-plattformen til hornet (Figur 9).

    g024725

    Figur 9

    1. Horn
    2. Gummitetning ved hullet

  4. Koble ledningssatsutstikket med de to terminalene til de to terminalene på hornet (Figur 10).

    g024714

    Figur 10

    1. Horn
    2. Hornets terminal
    3. Terminal til ledningssatsutstikket

  5. Monter slangedekselet som du fjernet i trinn 1, og fest det med de to boltene.

Føre ledningssatsen til baklyset

  1. Før ledningssatsen langs høyre rammekanal ved siden av tanken (Figur 11).

    g024727

    Figur 11

    1. Ledningssats
    2. Tank

  2. Før ledningssatsen langs bomrammekanalen (Figur 12).

    g024729

    Figur 12

    1. Ledningssats
    2. Bomrammekanal

  3. Koble ledningssatsen til lyset.

Montere hornbryteren

Deler som er nødvendige for dette trinnet:

Hornbryter, låsemutter og riflet mutter1
Bryterknapp1

Fjerne kontrollpanelet

  1. Fjern knotten fra differensiallåsstangen (Figur 13).

    g024734

    Figur 13

    1. Knott
    2. Sekskantskrue (¼ x ½ tomme)

  2. Fjern de fire sekskantskruene (¼ x ½ tomme) som fester kontrollpaneldekselet.

  3. Løft kontrollpaneldekselet og chokekontrollen (Figur 14).

    g024737

    Figur 14

    1. Kontrollpaneldeksel
    2. Chokekontroll

  4. Fjern den fremre, runde pluggen fra kontrollpaneldekselet (Figur 15).

    g025027

    Figur 15

    1. Fremre, rund plugg

Montere hornbryteren

  1. Skru låsemutteren på huset på hornbryteren (Figur 16).

    g361817

    Figur 16

    1. Hull (kontrollpaneldeksel)
    2. Riflet mutter
    3. Låsemutter
    4. Hornbryter

  2. Sett hornbryteren inn i hullet i kontrollpaneldekselet, og fest bryteren med den riflede mutteren.

  3. Skru bryterknappen på hornbryteren (Figur 17).

    g361816

    Figur 17

    1. Bryterknapp
    2. Hornbryter

  4. Koble de to klemmene på ledningssatsen merket HORNBRYTER til klemmene på hornbryteren (Figur 18).

    g361818

    Figur 18

    1. Bladklemme (hornbryter)
    2. Ledningssatsklemme (merket HORNBRYTER)

Montere kontrollpanelet

  1. Innrett kontrollpaneldekselet etter sidekonsollen (Figur 19).

    g024744

    Figur 19

    1. Kontrollpaneldeksel
    2. Sidekonsoll

  2. Fest kontrollpaneldekselet til sidekonsollen med de fire sekskantskruene (¼ x ½ tomme) som du fjernet i Fjerne kontrollpanelet.

  3. Før knotten på differensiallåsstangen.

Montere setelåsen

Deler som er nødvendige for dette trinnet:

Låsefestebrakett1
Lås1
Håndtak1
Sekskantskrue (12 x 20 mm)1
Låsemutter (12 mm)1

  1. Fjern hårnålssplinten fra splittpinnen (Figur 20).

    g024767

    Figur 20

    1. Splittpinne
    2. Fjær
    3. Hårnålssplint
    4. Lås

  2. Fjern splittpinnen og fjæren fra låsen (Figur 20).

  3. Sett splittpinnen delvis gjennom låsebraketten (Figur 21).

    g024768

    Figur 21

    1. Splittpinne
    2. Låsebrakett
    3. Utvendig setekilestykke

  4. Innrett låsebraketten og splittpinnen gjennom hullet i det utvendige setekilestykket (Figur 21).

  5. Plasser hullene i låsen på linje med hullene i setekilestykkene (Figur 22).

    g024777

    Figur 22

    1. Setekilestykke
    2. Lås

  6. Flytt splittpinnen delvis innover gjennom hullet i setelåsen (Figur 23).

    g024774

    Figur 23

    1. Splittpinne
    2. Setelås

  7. Monter fjæren på splittpinnen (Figur 24).

    g024775

    Figur 24

    1. Splittpinne
    2. Fjær

  8. Sett splittpinnen helt inn gjennom hullene i setelåsen og det innvendige setekilestykket.

  9. Fest låsebraketten til det utvendige setekilestykket med sekskantskruen (12 x 20 mm) og låsemutteren (12 mm) som vist i Figur 25.

    g024776

    Figur 25

    1. Sekskantskrue (12 x 20 mm)
    2. Låsebrakett
    3. Setekilestykke
    4. Låsemutter (12 mm)

Montere oppbevaringsposene for personlig verneutstyr

Deler som er nødvendige for dette trinnet:

Oppbevaringspose for personlig verneutstyr2
Bøylestang2
Monteringsbrakett2
U-bolt2
Flenslåsemutter (⅜ tomme)4

  1. Sett inn en bøylestang i hylsen for oppbevaringsposen for personlig verneutstyr, som vist i Figur 26.

    g361783

    Figur 26

    1. Bøylestang
    2. Hylse (oppbevaringspose for personlig verneutstyr)

  2. Gjenta trinn 1 for den andre bøylen og vesken.

  3. Monter monteringsbraketten på veltebøylerøret (Figur 27) med en U-bolt og to flenslåsmuttere (⅜ tomme).

    Note: Påse at brakettplasseringen ikke dekker veltebøylemerkene.

    g361784

    Figur 27

    1. U-bolt
    2. Veltebøylerør
    3. Monteringsbrakett
    4. Flenslåsemutter (⅜ tomme)

  4. Gjenta trinn 3 på den andre siden av maskinen.

  5. Sett krokene på bøylestangen inn i sporene i monteringsbraketten (Figur 28).

    g361785

    Figur 28

    1. Krok (bøylestang)
    2. Spor (monteringsbrakett)

  6. Gjenta trinn 5 på den andre siden av maskinen.

Feste merker på maskinen

Deler som er nødvendige for dette trinnet:

Bomhevepunktmerke2
Tankinnholdsmerke1
Forskriftsmerke1

Sette på bomhevepunktmerkene

  1. Finn midten av en ytterbom mellom brakettene, som vist i Figur 29.

    g024555

    Figur 29

    1. Bomhevepunktmerke

  2. Rengjør overflaten på rammerørene på stedet du identifiserte i trinn 1, og sørg for at overflaten er fri for smuss, fett eller annet fremmedmateriale.

  3. Fjern ett av merkene fra baksiden, og fest merket til bommens rammerør.

  4. Gjenta trinnene 1 til 3 på den andre bommen.

Feste tankinnholdsmerket

Bruk den slettbare overflaten på merket til å skrive ned tankinnholdet.

Fest tankinnholdsmerket til veltebøylen, rett bak førerstillingen.

Påfør forskriftsmerke

  1. Rengjør overflaten på trinnet under modellserienummerplaten og utslippsmerke.

    g416817

    Figur 30

  2. Fjern baksiden av forskriftsmerke, og fest det til trinnet.

  3. Fest forskriftsmerke under utslippsmerke.
