Nie demontuj pałąka bezpieczeństwa z maszyny.
Upewnij się, że pas bezpieczeństwa jest pewnie zamontowany i sprawdź, czy możesz go szybko odpiąć w sytuacji awaryjnej.
Przy rozłożonym pałąku bezpieczeństwa należy zawsze zapinać pas bezpieczeństwa.
Dokładnie sprawdź, czy nad głową operatora nie znajdują się nisko zawieszone przeszkody i unikaj dotykania ich.
Należy utrzymywać pałąk bezpieczeństwa w dobrym stanie, przeprowadzając dokładne, okresowe kontrole pałąka pod kątem uszkodzeń i stanu dokręcenia łączników.
Uszkodzony pałąk bezpieczeństwa należy wymienić na nowy. Zabrania się naprawiania lub modyfikowania pałąka.
![]() |
Etykiety dotyczące bezpieczeństwa oraz instrukcje są wyraźnie widoczne dla operatora i znajdują się w pobliżu wszystkich miejsc potencjalnego zagrożenia. Uszkodzone i brakujące etykiety należy wymienić. |
Note: Określ lewą i prawą stronę maszyny ze standardowego stanowiska operatora.
Zaparkuj maszynę na równym podłożu.
Zwolnij przełącznik sterujący ostrzem.
Przesuń dźwignie sterowania na zewnątrz w położenie NEUTRALNE ZABLOKOWANE.
Załącz hamulec postojowy.
Wyłącz silnik i wyjmij kluczyk ze stacyjki.

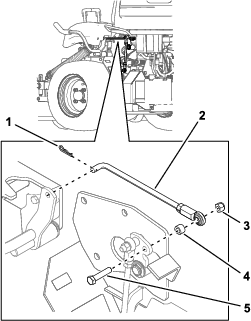

Odłącz łącznik PTO od dźwigni załączania PTO oraz od płyty montażowej, aby uzyskać dostęp do płyty montażowej na ramie (Rysunek 1)
Note: Zachowaj elementy mocujące.
Części potrzebne do tej procedury:
Prawa rura wsporcza | 1 |
Lewa rura wsporcza | 1 |
Śruba z łbem sześciokątnym (½ x 1¼ cala) | 6 |
Podkładka (½ cala) | 6 |
Nakrętka z kołnierzem ząbkowanym (½ cala) | 6 |
Zamontuj luźno prawy i lewy pałąk za pomocą 6 śrub z łbem sześciokątnym (½ z 1¼ cala), 6 podkładek sprężynowych (½ cala) i 6 nakrętek z kołnierzem ząbkowanym (½ cala) zgodnie z Rysunek 2.
Important: W celu zamontowania prawego pałąka otwórz zbiornik paliwa, aby uzyskać łatwiejszy dostęp.
Important: Montując prawą rurę wsporczą, upewnij się, że linka przepustnicy i linka ssania (jeżeli maszyna jest w nią wyposażona) nie zakleszczyły się między panelem konsoli a wspornikiem układu ROPS.
Note: Upewnij się, że podkładki sprężynowe są założone stożkiem w kierunku łbów śrub z łbami sześciokątnymi (Rysunek 2).
Części potrzebne do tej procedury:
Górny pałąk w kształcie litery U | 1 |
Śruba z łbem sześciokątnym (½ x 3¼ cala) | 2 |
Nakrętka zabezpieczająca (¼ cala) | 2 |
Nakrętka zabezpieczająca (½ cala) | 2 |
Zespół przetyczki | 2 |
Zlokalizuj zespoły przetyczek (bolec z zawleczką połączone linką).
Zamontuj śrubę z łbem sześciokątnym (½ x 3¼ cala) w podkładce na lince każdego zespołu przetyczki.
Note: Upewnij się, że podgięcie na podkładce jest skierowane w stronę łba śruby sześciokątnej (½ x 3¼ cala) zgodnie z Rysunek 3.
Lekko naoliw wewnętrzne powierzchnie płyt montażowych na górnym końcu dolnych pałąków (Rysunek 4).
Zlokalizuj górną część pałąka w kształcie litery U i zamontuj ją za pomocą śruby z łbem sześciokątnym (½ x 3¼ cala) i nakrętki zabezpieczającej (½ cala). Zrób to z samo z drugiej strony maszyny (Rysunek 4).
Note: Upewnij się, że śruby z łbem sześciokątnym (½ x 3¼ cala) i nakrętki zabezpieczające (½ cala) są zamontowane z nakrętką do wewnętrznej strony pałąka.
Note: Upewnij się, że na lince jest złożona podkładka, oraz że jej podgięta część jest skierowana do przodu maszyny.
Dokręć śruby z łbem sześciokątnym (½ x 3¼ cala) i nakrętki zabezpieczające (½ cala) momentem 91-113 Nm.
Podnieś pałąk do pozycji wyprostowanej, zamontuj przetyczki (owalny uchwyt musi być skierowany na zewnątrz maszyny) i zabezpiecz je zawleczkami (Rysunek 4).
Dokręć wszystkie mocowania dolnej części pałąka do ramy maszyny momentem 102-115 Nm.
Zamknij drzwiczki wlewu paliwa i zamocuj je do ramy.
Zdemontuj lewą płytę, odkręcając 3 śruby z łbem sześciokątnym (5/16 x 5/8 cala) zgodnie z Rysunek 5.
Zamontuj łącznik PTO do lewego pałąka, używając elementów mocujących zachowanych w kroku Odłączanie łącznika PTO.
Zamontuj lewą płytę za pomocą 3 śrub z łbem sześciokątnym (5/16 x 5/8 cala) zgodnie z Rysunek 5.
Jeżeli maszyna jest wyposażona w fotel amortyzowany, wymontuj fotel, system amortyzacji oraz adaptery z ramy fotela.
Note: Zachowaj elementy mocujące.
Wmontuj elementy z łącznika mocującego fotela (Rysunek 6).
Note: Zachowaj elementy mocujące.
Zdemontuj 2 śruby i 2 nakrętki z przodu fotela, w miejscach zawiasów (Rysunek 7).
Note: Zachowaj elementy mocujące.
Odłącz wiązkę przewodów czujnika obecności operatora.

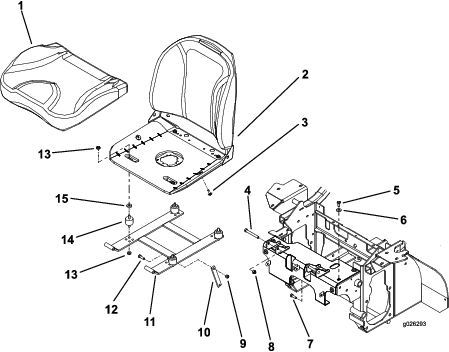

Zdemontuj zespół fotela i ramę z maszyny (Rysunek 6).
Zdemontuj siedzisko, odkręcając śruby z łbem sześciokątnym (5/16 x 1 cal) od ramy (Rysunek 6).
Zdemontuj gumowe elementy izolujące, odkręcając nakrętki z ząbkowanym kołnierzem (5/16 cala) zgodnie z Rysunek 6.
Note: Krok 8 nie jest konieczny w przypadku fotela z amortyzowanym zawieszeniem.
Note: Rama fotela i gumowe elementy izolujące nie będą już potrzebne.
Części potrzebne do tej procedury:
Zespół ramy fotela | 1 |
Śruba z łbem sześciokątnym (5/16 x 2½ cala) | 4 |
Podkładka (5/16 cala) | 4 |
Nakrętka z kołnierzem ząbkowanym (5/16 cala) | 4 |
Podkładka dystansowa | 4 |
Zamontuj fotel na nowej ramie fotela za pomocą 4 śrub z łbem sześciokątnym (5/16 x 2½ cala), 4 podkładek (5/16 cala), 4 nakrętek z ząbkowanym kołnierzem (5/16 cala) i podkładek dystansowych (Rysunek 8).
Dokręć śruby z łbem sześciokątnym (5/16 x 2½ cala) momentem 20-25 Nm.
Jeżeli maszyna jest wyposażona w fotel amortyzowany, zamontuj fotel, system amortyzacji oraz adaptery do nowej ramy fotela.
Note: Instrukcje montażu znajdują się w Instrukcji do zestawu amortyzacji fotela.
Części potrzebne do tej procedury:
Śruba z łbem sześciokątnym (7/16 x 1 cal) | 2 |
Nakrętka zabezpieczająca (7/16 cala) | 2 |
Zamontuj część z gniazdem klamry pasa pomiędzy siedziskiem a metalową famą fotela, używając śruby z łbem sześciokątnym (7/16 x 1 cal) i nakrętki zabezpieczającej (7/16 cala) zgodnie z Rysunek 9.
Dokręć nakrętkę zabezpieczającą (7/16 cala) momentem 66-83 Nm.
Zamontuj długi odcinek pasa pomiędzy siedziskiem a metalową famą fotela, używając śruby z łbem sześciokątnym (7/16 x 1 cal) i nakrętki zabezpieczającej (7/16 cala).
Dokręć nakrętkę zabezpieczającą (7/16 cala) momentem 66-83 Nm.
Zamontuj siedzisko fotela (Rysunek 6).
Zamontuj zespół fotela w maszynie na zawiasach za pomocą 2 śrub i 2 nakrętek zabezpieczających wymontowanych w kroku 4 opisanym w Wymontowanie dotychczasowej ramy fotela.
Przymocuj łącznik mocujący za pomocą nakrętki i śruby wymontowanych w kroku 3 opisanym w Wymontowanie dotychczasowej ramy fotela.
Podłącz wiązkę przewodów czujnika obecności operatora.
Jeżeli zatrzask fotela do ramy nie zatrzaskuje się lekko, sprawdź, czy podstawa fotela jest maksymalnie przesunięta do tyłu.
Poluzuj 5 śrub z łbem sześciokątnym (5/16 x 5/8 cala), którymi podstawa fotela jest przytwierdzona do ramy maszyny (3 na górze, 2 z przodu), zgodnie z Rysunek 6.
Uderzając gumowym lub plastikowym młotkiem w przednią część podstawy fotela w punktach mocowania śrubami, przesuń podstawę montażową do tyłu.
Dokręć 5 śrub z łbem sześciokątnym (5/16 x 5/8 cala) momentem 20-25 Nm.
Kiedy pałąk jest opuszczony, ochrona przed przewróceniem nie jest zapewniona. Wypadnięcie kół poza ścieżkę wyznaczoną krawężnikiem, przejazd po pochyłości lub wjechanie w zagłębienie lub kałużę mogą spowodować przewrócenie się maszyny, co może prowadzić do poważnych obrażeń lub śmierci.
Pałąk musi zawsze znajdować się w uniesionym, zablokowanym położeniu, a pas bezpieczeństwa musi być zapięty.
Pałąk można obniżyć, wyłącznie jeżeli jest to niezbędne.
Nie zapinaj pasa bezpieczeństwa, jeżeli pałąk jest opuszczony.
Jedź powoli i ostrożnie.
Gdy przestrzeń jest wystarczająca, podnieś pałąk.
Dokładnie sprawdź dostępną przestrzeń nad głową operatora (gałęzie, otwory drzwiowe, przewody elektryczne) przed wjazdem pod takie elementy i nie dotykaj ich.
Sprawdzaj bolce blokujące pałąk zabezpieczający.
Upewnij się, że przetyczka z zawleczką są poprawnie zamontowane, a linka łącząca oba elementy jest w dobrym stanie.
Upewnij się, że fotel jest bezpiecznie zablokowany zatrzaskiem.
Sprawdź działanie i stan pasa bezpieczeństwa. Jeżeli pas bezpieczeństwa jest zużyty lub postrzępiony, wymień go niezwłocznie.
Po ewentualnym przewróceniu się kosiarki oddaj ją do przedstawiciela producenta celem sprawdzenia pałąka zabezpieczającego.
