Rolbeugelset

1. Parkeer de machine op een horizontaal oppervlak.

2. Schakel de aftakas uit.

3. Zet de rijhendels naar buiten in de vergrendelde NEUTRAALSTAND.

4. Haal de parkeerrem aan.

5. Zet de motor af en verwijder het sleuteltje.

Maak de aftakasslang los van de aftakasinschakelingshendel en van de montageplaat om toegang te krijgen tot de montageplaat op het frame (Figuur 1).

Note: Bewaar het bevestigingsmateriaal.

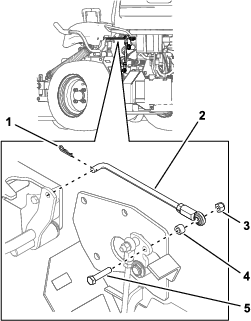

Figuur 1

1. R-pen
2. Aftakasverbinding
3. Borgmoer (⅜ inch")
4. Afstandhouders
5. Bout (3/8 x 1-3/4 inch)

Benodigde onderdelen voor deze stap:

Monteer de rechter rolbeugel en de linker rolbeugel losjes met de 6 zeskantschroeven (1/2 x 1-1/4 inch), 6 veerringen (1/2 inch) en 6 gekartelde flensmoeren (1/2 inch) zoals getoond in Figuur 2.

Important: Om de rechter rolbeugel te monteren, opent u de brandstoftank om gemakkelijker toegang te krijgen.

Important: Let er bij de montage van de rechter steunbuis op dat de gaskabel en de chokekabel (indien aanwezig) niet bekneld raken tussen het consolepaneel en de beugel van de rolbeugel.

Note: Zorg ervoor dat de conus van de veerring in de richting van de kop van alle zeskantschroeven (Figuur 2) wordt gemonteerd.

Figuur 2

Rolbeugelstang links getoond

1. Rolbeugelstang links
2. Zeskantschroef (1/2 x 1-1/4 inch)
3. Veerring (1/2 inch)
4. Gekartelde flensmoer (1/2 inch)

Benodigde onderdelen voor deze stap:

1. Zoek de vergrendelpenconstructies (pen en R-pen verbonden met een koord).

2. Installeer een zeskantschroef (1/2 x 3-1/4 inch) in de ring op het koord van elke penconstructie.

   Note: Zorg ervoor dat het gebogen lipje in de ring naar de kop van de zeskantschroef (1/2 x 3-1/4 inch) wijst, zoals getoond in Figuur 3.



   Figuur 3

   1. Gebogen lipje

3. Smeer de binnenvlakken van de montageplaten aan de bovenkant van de onderste rolbeugelbuizen licht met olie (Figuur 4).



   Figuur 4

   1. Bovenste, u-vormige rolbeugel
   2. Vergrendelpenconstructie
   3. Zeskantschroef (1/2 x 3-1/4 inch)
   4. Borgmoer (¼ inch)
   5. Borgmoer (½ inch)
   6. Breng olie aan op het binnenoppervlak.
   7. Bumper

4. Zoek het bovenste, u-vormige gedeelte van de rolbeugel en monteer het bovenste rolbeugelgedeelte met een zeskantschroef (1/2 x 3-1/4 inch) en een borgmoer (½ inch) aan elke kant (Figuur 4).

   Note: Zorg ervoor dat de zeskantschroeven (1/2 x 3-1/4 inch) en de borgmoeren (1/2 inch) met de moer aan de binnenkant van de rolbeugel worden geïnstalleerd.

   Note: Zorg ervoor dat het lipje op de ring van het koord is aangebracht en naar de voorkant van het toestel wijst.

5. Haal de zeskantschroef (½ x 3¼ inch) en borgmoer (½ inch) aan met een torsie van 91 tot 113 Nm.

6. Zet de rolbeugel rechtop, breng de vergrendelpen aan (de ovale hendel moet naar de buitenkant van de machine wijzen), en zet deze aan elke kant vast met de R-pen (Figuur 4).

7. Haal al het bevestigingsmateriaal van de onderste rolbeugel op het machineframe aan met 102 tot 115 Nm.

8. Sluit de brandstofklep en bevestig deze aan het frame.

9. Verwijder de linker houder door de 3 zeskantschroeven (5/16 x 5/8 inch) te verwijderen zoals getoond in Figuur 5.



   Figuur 5

   1. Linker houder
   2. Zeskantschroeven (5/16 x 5/8 inch)

10. Monteer de aftakasverbinding via de linker rolbeugel met het bevestigingsmateriaal dat werd bewaard in De aftakasverbinding loskoppelen.

11. Installeer de linker console met de 3 zeskantschroeven (5/16 x 5/8 inch) zoals getoond in Figuur 5.

1. Als de machine is uitgerust met een geveerde stoel, verwijdert u de stoel, het veersysteem en de adapters van het stoelframe.

   Note: Bewaar het bevestigingsmateriaal.

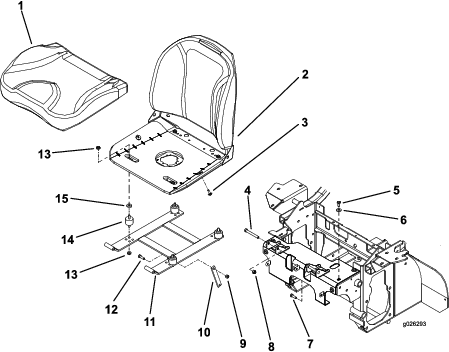

   Figuur 6

   1. Stoelkussen
   2. Stoel
   3. Bout
   4. Zeskantschroef (3/8 x 3 inch)
   5. Zeskantschroef (5/16 x 5/8 inch)
   6. Ring (5/16 inch)
   7. Zeskantschroef (5/16 x 1 inch)
   8. Borgmoer (⅜ inch)
   9. Borgmoer (5/16 inch)
   10. Stoelvergrendelingsmechanisme
   11. Lasnaad van stoelframe
   12. Zeskantschroef (5/16 x 1 inch)
   13. Gekartelde flensmoer (5/16 inch")
   14. Rubberen demper
   15. Afstandsstuk

2. Verwijder het bevestigingsmateriaal van het stoelvergrendelingsmechanisme (Figuur 6).

   Note: Bewaar het bevestigingsmateriaal.

3. Verwijder de 2 bouten en de 2 borgmoeren aan de voorzijde van de stoel waar deze scharniert (Figuur 7).

   Note: Bewaar het bevestigingsmateriaal.



   Figuur 7

   1. Bout
   2. Borgmoer

4. Koppel de kabelboom van de stoelschakelaar los.

5. Verwijder de stoelconstructie en het frame van de machine (Figuur 6).

6. Verwijder het stoelkussen aan de zeskantschroeven (5/16 x 1 inch) van het frame (Figuur 6).

7. Verwijder de rubberen isolatoren door de gekartelde flensmoeren (5/16 inch) te verwijderen zoals getoond in Figuur 6.

   Note: Stap 8 is niet nodig als u een veersysteem gebruikt.

   Note: Gooi het stoelframe en de rubberen isolatoren weg.

Benodigde onderdelen voor deze stap:

1. Installeer de stoel op het nieuwe stoelframe met de 4 zeskantschroeven (5/16 x 2-1/2 inch), 4 ringen (5/16 inch), 4 gekartelde flensmoeren (5/16 inch) en de 4 afstandhouders (Figuur 8).



   Figuur 8

   1. Zeskantschroef (5/16 x 2-1/2 inch)
   2. Ring (5/16 inch)
   3. Stoelframe
   4. Gekartelde flensmoer (5/16 inch)
   5. Afstandsstuk
   6. Stoel
   7. Stoelkussen

2. Draai de 4 zeskantige schroeven (5/16 x 2-1/2 inch) vast met een koppel van 20 tot 25 Nm.

3. Als de eenheid is uitgerust met een veersysteem, monteer u de stoel, het veersysteem en de adapters op het nieuwe stoelframe.

   Note: Zie de montage-instructies in de Handleiding van de geveerde stoelset.

Benodigde onderdelen voor deze stap:

1. Installeer het ontvangergedeelte van de veiligheidsgordel tussen het kussen en het metalen stoelframe met een zeskantschroef (7/16 x 1 inch) en een borgmoer (7/16 inch) zoals getoond in Figuur 9.



   Figuur 9

   1. Zeskantschroef (7/16 x 1 inch)
   2. Ontvanger
   3. Borgmoer (7/16 inch)

2. Draai de borgmoer (7/16 inch) vast met een torsie van 66 tot 83 Nm.

3. Bevestig de lange band van de veiligheidsgordel tussen het kussen en het metalen stoelframe met een zeskantschroef (7/16 x 1 inch) en een borgmoer (7/16 inch).

4. Draai de borgmoer (7/16 inch) vast met een torsie van 66 tot 83 Nm.

5. Installeer het onderste stoelkussen (Figuur 6).

1. Installeer de stoelconstructie op de machine bij de scharnieren met de 2 bouten en de 2 borgmoeren die werden verwijderd in stap 4 van Het aanwezige stoelframe verwijderen.

2. Bevestig de hefinrichting met de moer en de bout verwijderd in stap 3 van Het aanwezige stoelframe verwijderen.

3. Sluit de kabelboom van de stoelschakelaar aan.

1. Als de vergrendeling van het stoelframe niet gemakkelijk vergrendelt, moet u ervoor zorgen dat de stoelbevestigingsplaat zo ver mogelijk naar achteren staat.

2. Draai de 5 zeskantschroeven (5/16 x 5/8 inch) los waarmee de stoel aan het machineframe is bevestigd (3 aan de bovenkant en 2 aan de voorkant), zoals getoond in Figuur 6.

3. Tik met een rubberen of plastic hamer op de voorkant van de stoelbevestigingsplaat op de bevestigingsbouten en verplaats de bevestigingsplaat naar achteren.

4. Draai de 5 zeskantschroeven (5/16 x 5/8 inch) vast met een koppel van 20 tot 25 Nm.

Let goed op dat er voldoende ruimte boven de machine is (denk aan takken, deuropeningen en elektrische kabels) voordat u onder een object door rijdt en zorg ervoor dat u deze objecten niet raakt.

Controleer de pennen van de omkantelbeveiliging (rolbeugel).

• Zorg ervoor dat de vergrendelpen en de R-pen volledig gemonteerd zijn en dat het koord in goede staat is.

• Controleer of de stoelvergrendeling goed sluit en vergrendelt

• Controleer de werking en de conditie toestand van de veiligheidsgordel. Als het materiaal van de veiligheidsgordel versleten of gerafeld is, moet de veiligheidsgordel onmiddellijk worden vervangen.

Indien de machine omkantelt, moet u de machine naar de fabrikant brengen om de rolbeugel te laten inspecteren.
