Kaatumissuojausjärjestelmä (ROPS)

Erillisellä keräimellä varustettu ajoleikkuri

Model No. 130-8459-Serial No. and Up

Model No. 78559-Serial No. and Up

Turvaohjeet

Kaatumissuojausjärjestelmän (ROPS) turvallisuus

  • Älä irrota turvakaarta koneesta.

  • Varmista, että turvavyö on kiinnitetty ja nopeasti avattavissa hätätilanteessa.

  • Käytä turvavyötä, kun turvakaari on yläasennossa.

  • Tarkista vapaa alikulkukorkeus ja varo osumasta esteisiin.

  • Pidä turvakaari turvallisessa käyttökunnossa tarkastamalla se vaurioiden varalta säännöllisesti ja pitämällä kaikki kiinnittimet tiukalla.

  • Vaihda vaurioitunut turvakaari. Älä korjaa tai muuta sitä.

Turva- ja ohjetarrat

Graphic

Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.
decal107-3069

107-3069

  1. Vaara – kaatumissuojausta ei ole, kun turvakaari on alhaalla.
  2. Kaatumisonnettomuudesta aiheutuvan loukkaantumisen tai kuoleman välttämiseksi turvakaari on pidettävä lukittuna yläasentoon ja turvavyötä on käytettävä. Laske turvakaari vain, jos se on aivan välttämätöntä. Älä käytä turvavyötä turvakaaren ollessa alhaalla.
  3. Lue käyttöopas. Aja hitaasti ja varovasti.

Asennus

Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Koneen valmistelu

  1. Pysäköi kone tasaiselle alustalle.

  2. Vapauta teräkytkin.

  3. Siirrä liikkeenohjausvivut ulospäin LUKITTU VAPAA -asentoon.

  4. Kytke seisontajarru.

  5. Sammuta moottori ja irrota virta-avain.

Voimanulosoton (PTO) vivuston irrotus

Irrota voimanulosoton (PTO) vivusto voimanulosoton kytkentävivusta ja asennuslevystä, jotta pääset käsiksi rungon asennuslevyyn (Kuva 1).

Note: Säilytä kiinnitystarvikkeet.

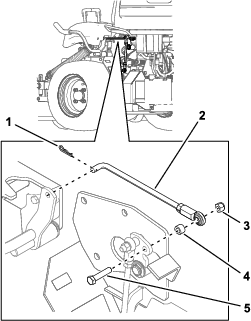

g274634

Kuva 1

  1. Sokka
  2. Voimanulosoton vivusto
  3. Lukkomutteri (⅜ tuumaa)
  4. Välikappale
  5. Pultti (⅜ × 1-¾ tuumaa)

Alempien tukiputkien asentaminen

Vaiheeseen tarvittavat osat:

Oikea tukiputki1
Vasen tukiputki1
Kuusiopultti (½ × 1-¼ tuumaa)6
Jousialuslaatta (½ tuumaa)6
Hammastettu laippamutteri (½ tuumaa)6

Asenna oikeanpuoleinen ja vasemmanpuoleinen turvakaari kuudella kuusiopultilla (½ × 1-¼ tuumaa), kuudella jousialuslaatalla (½ tuumaa) ja kuudella hammastetulla laippamutterilla (½ tuumaa) kuvan mukaisesti (Kuva 2).

Important: Avaa polttoainesäiliö ennen oikeanpuoleisen turvakaaren asentamista, jotta pääset helpommin käsiksi osiin.

Important: Kun asennat oikeanpuoleista tukiputkea, varmista, että kaasuvaijeri ja rikastinvaijeri (jos varusteena) eivät jää puristuksiin ohjauspaneelin ja kaatumissuojausjärjestelmän kannattimen väliin.

Note: Varmista, että jousialuslaatan kartiopuoli on asennettu kaikkien kuusiopulttien päätä kohden (Kuva 2).

g021542

Kuva 2

Kuvassa vasen turvakaari

  1. Vasen turvakaari
  2. Kuusiopultti (½ × 1-¼ tuumaa)
  3. Jousialuslaatta (½ tuumaa)
  4. Hammastettu laippamutteri (½ tuumaa)

Ylemmän, U:n muotoisen turvakaaren asentaminen

Vaiheeseen tarvittavat osat:

Ylempi, U:n muotoinen turvakaari1
Kuusiopultti (½ × 3-¼ tuumaa)2
Lukkomutteri (¼ tuumaa)2
Lukkomutteri (½ tuumaa)2
Lukitustappikokoonpano2

  1. Paikanna lukitustappikokoonpanot (tappi ja sokka, jotka on yhdistetty narulla).

  2. Asenna kuusiopultti (½ × 3-¼ tuumaa) kunkin tappikokoonpanon narussa olevaan aluslaattaan.

    Note: Varmista, että aluslaatan taivutettu kieleke osoittaa kohti kuusiopultin päätä (½ × 3-¼ tuumaa) kuvan mukaisesti (Kuva 3).

    g021543

    Kuva 3

    1. Taivutettu kieleke

  3. Öljyä asennuslevyjen sisäpinnat kevyesti turvakaaren alempien tukien yläpäässä (Kuva 4).

    g021544

    Kuva 4

    1. Ylempi, U:n muotoinen turvakaari
    2. Lukitustappikokoonpano
    3. Kuusiopultti (½ × 3-¼ tuumaa)
    4. Lukkomutteri (¼ tuumaa)
    5. Lukkomutteri (½ tuumaa)
    6. Levitä öljyä sisäpinnalle.
    7. Puskuri

  4. Etsi turvakaaren ylempi U:n muotoinen osa ja asenna turvakaaren yläosa kuusiopultilla (½ × 3-¼ tuumaa) ja lukkomutterilla (½ tuumaa) kummallekin puolelle (Kuva 4).

    Note: Varmista, että kuusiopultit (½ × 3-¼ tuumaa) ja lukkomutterit (½ tuumaa) on asennettu niin, että mutteri on turvakaaren sisäpuolella.

    Note: Varmista, että narun aluslaatassa oleva kieleke on asennettu ja osoittaa yksikön etuosaa kohti.

  5. Kiristä kuusiopultit (½ × 3-¼ tuumaa) ja lukkomutterit (½ tuumaa) momenttiin 91–113 N·m.

  6. Nosta turvakaari pystyasentoon, asenna lukitustappi (soikean kahvan on osoitettava koneen ulkopuolta kohti) ja kiinnitä sokalla joka puolelta (Kuva 4).

  7. Kiristä kaikki koneen runkoon asennetut alemman turvakaaren kiinnikkeet momenttiin 102–115 N·m.

  8. Sulje polttoaineluukku ja kiinnitä se runkoon.

  9. Irrota vasen suojus irrottamalla kolme kuusiopulttia (5/16 × ⅝ tuumaa) kuvan mukaisesti (Kuva 5).

    g025731

    Kuva 5

    1. Vasen suojus
    2. Kuusiopultit (5/16 × ⅝ tuumaa)

  10. Asenna voimanulosoton vivusto vasemman turvakaaren läpi vaiheessa Voimanulosoton (PTO) vivuston irrotus irrotetuilla kiinnitystarvikkeilla.

  11. Asenna vasen suojus kolmella kuusiopultilla (5/16 × ⅝ tuumaa) kuvan mukaisesti (Kuva 5).

Nykyisen istuimen rungon irrotus

  1. Jos koneessa on jousitettu istuin, irrota istuin, jousitusjärjestelmä ja sovittimet istuimen rungosta.

    Note: Säilytä kiinnitystarvikkeet.

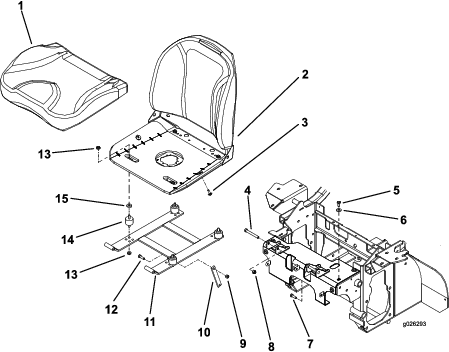

    g026293

    Kuva 6

    1. Istuintyyny
    2. Istuinkokoonpano
    3. Pultti
    4. Kuusiopultti (⅜ × 3 tuumaa)
    5. Kuusiopultti (5/16 × ⅝ tuumaa)
    6. Aluslaatta (5/16 tuumaa)
    7. Kuusiopultti (5/16 × 1 tuumaa)
    8. Lukkomutteri (⅜ tuumaa)
    9. Lukkomutteri (5/16 tuumaa)
    10. Istuinpidäkkeen linkki
    11. Istuinrungon hitsausosa
    12. Kuusiopultti (5/16 × 1 tuumaa)
    13. Hammastettu laippamutteri (5/16 tuumaa)
    14. Kuminen eristin
    15. Välikappale

  2. Irrota kiinnitystarvikkeet istuinpidäkkeen linkistä (Kuva 6).

    Note: Säilytä kiinnitystarvikkeet.

  3. Irrota kaksi pulttia ja kaksi lukkomutteria istuimen etuosan saranointikohdasta (Kuva 7).

    Note: Säilytä kiinnitystarvikkeet.

    g025594

    Kuva 7

    1. Pultti
    2. Lukkomutteri

  4. Irrota istuinkytkimen johdinsarja.

  5. Irrota istuinkokoonpano ja runko koneesta (Kuva 6).

  6. Irrota istuintyyny sen kuusiopulteista (5/16 × 1 tuumaa) rungosta (Kuva 6).

  7. Irrota kumiset eristimet irrottamalla hammastetut laippamutterit (5/16 tuumaa) kuvan mukaisesti (Kuva 6).

    Note: Vaihe 8 ei ole tarpeen, jos käytät jousitusjärjestelmää.

    Note: Hävitä istuimen runko ja kumiset eristimet.

Uuden istuimen rungon asennus

Vaiheeseen tarvittavat osat:

Istuinrungon kokoonpano1
Kuusiopultti (5/16 × 2-½ tuumaa)4
Aluslaatta (5/16 tuumaa)4
Hammastettu laippamutteri (5/16 tuumaa)4
Välikappale4

  1. Asenna istuin uuteen istuimen runkoon neljällä kuusiopultilla (5/16 × 2-½ tuumaa), neljällä aluslaatalla (5/16 tuumaa), neljällä hammastetulla laippamutterilla (5/16 tuumaa) ja neljällä välikappaleella (Kuva 8).

    g025595

    Kuva 8

    1. Kuusiopultti (5/16 × 2-½ tuumaa)
    2. Aluslaatta (5/16 tuumaa)
    3. Istuimen runko
    4. Hammastettu laippamutteri (5/16 tuumaa)
    5. Välikappale
    6. Istuin
    7. Istuintyyny

  2. Kiristä neljä kuusiopulttia (5/16 × 2-½ tuumaa) momenttiin 20–25 N·m.

  3. Jos yksikössä on jousitusjärjestelmä, asenna istuin, jousitusjärjestelmä ja sovittimet uuteen istuimen runkoon.

    Note: Katso asennusohjeet istuinjousitussarjan käyttöoppaasta.

Turvavyön asennus

Vaiheeseen tarvittavat osat:

Kuusiopultti (7/16 × 1 tuumaa)2
Lukkomutteri (7/16 tuumaa)2

  1. Asenna turvavyön vastakappale tyynyn ja metallisen istuimen rungon väliin kuusiopultilla (7/16 × 1 tuumaa) ja lukkomutterilla (7/16 tuumaa) kuvan mukaisesti (Kuva 9).

    g025596

    Kuva 9

    1. Kuusiopultti (7/16 × 1 tuumaa)
    2. Vastakappale
    3. Lukkomutteri (7/16 tuumaa)

  2. Kiristä lukkomutteri (7/16 tuumaa) momenttiin 66–83 N·m.

  3. Asenna turvavyön pitkä hihna tyynyn ja metallisen istuimen rungon väliin kuusiopultilla (7/16 × 1 tuumaa) ja lukkomutterilla (7/16 tuumaa).

  4. Kiristä lukkomutteri (7/16 tuumaa) momenttiin 66–83 N·m.

  5. Asenna istuintyyny (Kuva 6).

Istuimen asennus koneeseen

  1. Asenna istuinkokoonpano koneeseen saranoiden kohdalla kahdella pultilla ja kahdella lukkomutterilla, jotka irrotettiin kohdan Nykyisen istuimen rungon irrotus vaiheessa 4.

  2. Asenna pidäkkeen linkki mutterilla ja pultilla, jotka irrotettiin kohdan Nykyisen istuimen rungon irrotus vaiheessa3.

  3. Kytke istuinkytkimen johdinsarja.

Istuinrungon salvan tarkistus

  1. Jos istuinrungon salpa ei sulkeudu vaivatta, varmista, että istuimen kiinnityspöytä on mahdollisimman takana.

  2. Löysää viisi kuusiopulttia (5/16 × ⅝ tuumaa), joilla istuinpöytä on kiinnitetty koneen runkoon (kolme ylhäällä, kaksi edessä), kuvan mukaisesti (Kuva 6).

  3. Napauta istuimen kiinnityspöydän etuosaa kumi- tai muovinuijalla kiinnityspulttien kohdalta, jolloin kiinnityspöytä siirtyy taka-asentoon.

  4. Kiristä viisi kuusiopulttia (5/16 × ⅝ tuumaa) momenttiin 20–25 N·m.

Käyttö

Kaatumissuojausjärjestelmän (ROPS) käyttö

Vaara

Kaatumissuojausta ei ole, kun turvakaari on alhaalla. Renkaiden lipeäminen reunojen, ojien tai jyrkkien penkkojen kohdalla tai veteen saattaa kaataa koneen, mistä voi seurata vakava loukkaantuminen tai kuolema.

  • Pidä turvakaari nostettuna lukitussa asennossa ja käytä turvavyötä.

  • Laske turvakaari vain silloin, kun se on välttämätöntä.

  • Älä käytä turvavyötä, kun turvakaari on alhaalla.

  • Aja hitaasti ja varovasti.

  • Nosta turvakaari ylös heti, kun tilaa on riittävästi.

Tarkista vapaa alikulkukorkeus (kuten puiden oksat, porttikäytävät ja sähkölinjat) ennen kuin ajat mahdollisen esteen alitse. Varo osumasta esteeseen.

Tarkista kaatumissuojausjärjestelmän (turvakaaren) tapit.

  • Varmista, että lukitustappi ja sokka ovat kunnolla kiinni ja että naru on hyvässä kunnossa.

  • Varmista, että istuimen salpa sulkeutuu ja pysyy kiinni tiukasti.

  • Tarkista turvavyön toiminta ja kunto. Jos turvavyö on kulunut tai rispaantunut, vaihda se välittömästi.

Jos kone kaatuu, vie se valmistajalle, jotta kaatumissuojausjärjestelmä voidaan tarkistaa.
