Sada konstrukce ROPS

Pojezdová sekačka s účelovým systémem sběru trávy

Model No. 130-8459-Serial No. and Up

Model No. 78559-Serial No. and Up

Bezpečnost

Bezpečnost při použití systému ochrany obsluhy v případě převrácení (ROPS)

  • Neodstraňujte ochranný oblouk ze stroje.

  • Přesvědčte se, zda jste připoutáni bezpečnostním pásem a zda jste schopni se v případě nouze rychle odpoutat.

  • Je-li ochranný oblouk vztyčen, vždy se poutejte bezpečnostním pásem.

  • Věnujte velkou pozornost překážkám nad hlavou a vyhýbejte se kontaktu s nimi.

  • Udržujte ochranný oblouk v bezpečném provozním stavu a pravidelně pečlivě kontrolujte, zda není poškozený a zda jsou všechny jeho montážní prvky utaženy.

  • Poškozený ochranný oblouk vyměňte. Nesnažte se ji opravovat nebo upravovat.

Bezpečnostní a instrukční štítky

Graphic

Bezpečnostní štítky a pokyny jsou umístěny na viditelném místě v blízkosti každého bodu představujícího potenciální nebezpečí. V případě ztráty nebo poškození původní nálepky nahraďte nálepku novou.
decal107-3069

107-3069

  1. Výstraha – pokud je ochranný oblouk spuštěný dolů, není stroj chráněn proti převrácení.
  2. Z důvodu ochrany před úrazem či smrtí v důsledku převrácení ponechte ochranný oblouk zcela vztyčený a zajištěný a používejte bezpečnostní pás. Ochranný oblouk spusťte pouze tehdy, je-li to nezbytně nutné. Pokud je ochranný oblouk spuštěný, nepoužívejte bezpečnostní pás.
  3. Přečtěte si provozní příručku. Jezděte pomalu a opatrně.

Instalace

Note: Levá a pravá strana stroje se určuje z pohledu obsluhy při normální pracovní poloze.

Příprava stroje

  1. Zaparkujte stroj na rovném povrchu.

  2. Vypněte ovládací spínač žacích nožů

  3. Přesuňte ovládací páky pojezdu do vnější polohy ZáMKU NEUTRáLU.

  4. Zatáhněte parkovací brzdu.

  5. Vypněte motor a vyjměte klíč ze zapalování.

Odpojení táhla vývodového hřídele

Abyste získali přístup k montážní desce na rámu (Obrázek 1), odpojte táhlo vývodového hřídele od aktivační páky vývodového hřídele a montážní desky.

Note: Spojovací prvky uschovejte.

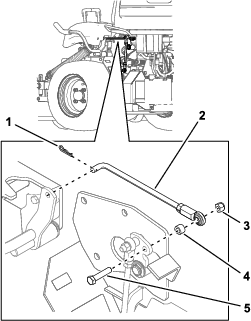

g274634

Obrázek 1

  1. Závlačka
  2. Táhlo vývodového hřídele
  3. Pojistná matice (3/8 in)
  4. Rozpěrná vložka
  5. Šroub (⅜ x 1 ¾ in)

Montáž dolních nosných trubek

Díly potřebné k provedení tohoto kroku:

Pravá nosná trubka1
Levá nosná trubka1
Šroub se šestihrannou hlavou (½ x 1 ¼ in)6
Pružná podložka (½ in)6
Matice s vroubkovaným nákružkem (½ in)6

Volně namontujte pravou a levou tyč ochranného oblouku pomocí 6 šroubů se šestihrannou hlavou (½ x 1 ¼ in), 6 pružných podložek (½ in) a 6 matic s vroubkovaným nákružkem (½ in), viz Obrázek 2.

Important: Chcete-li namontovat pravou tyč ochranného oblouku, otevřete palivovou nádrž, abyste si usnadnili přístup.

Important: Při montáži pravé tyče ochranného oblouku dbejte na to, aby nedošlo k přiskřípnutí lanka škrticí klapky a lanka sytiče (je-li ve výbavě) mezi panelem konzoly a držákem konstrukce ROPS.

Note: Dbejte na to, aby byl kužel pružné podložky namontován směrem k hlavě všech šroubů se šestihrannou hlavou (Obrázek 2).

g021542

Obrázek 2

Vyobrazena levá tyč ochranného oblouku

  1. Levá tyč ochranného oblouku
  2. Šroub se šestihrannou hlavou (½ x 1 ¼ in)
  3. Pružná podložka (½ in)
  4. Matice s vroubkovaným nákružkem (½ in)

Montáž horní tyče ochranného oblouku ve tvaru U

Díly potřebné k provedení tohoto kroku:

Horní tyč ochranného oblouku ve tvaru U1
Šroub se šestihrannou hlavou (½ x 3 ¼ in)2
Pojistná matice (1/4 in)2
Pojistná matice (1/2 in)2
Montážní celek zajišťovacího kolíku2

  1. Vyhledejte montážní celky zajišťovacích kolíků (kolík a závlačka spojené šňůrkou).

  2. Do podložky na šňůrce každého montážního celku kolíku namontujte šroub se šestihrannou hlavou (½ x 3 ¼ in).

    Note: Ujistěte se, že zahnutý výstupek podložky směřuje k hlavě šroubu se šestihrannou hlavou (½ x 3 ¼ in), viz Obrázek 3.

    g021543

    Obrázek 3

    1. Zahnutý výstupek

  3. Lehce naolejujte vnitřní povrch montážních desek na horním konci dolních trubek ochranného oblouku (Obrázek 4).

    g021544

    Obrázek 4

    1. Horní tyč ochranného oblouku ve tvaru U
    2. Montážní celek zajišťovacího kolíku
    3. Šroub se šestihrannou hlavou (½ x 3 ¼ in)
    4. Pojistná matice (1/4 in)
    5. Pojistná matice (1/2 in)
    6. Na vnitřní povrch naneste olej.
    7. Nárazník

  4. Namontujte horní část tyče ochranného oblouku ve tvaru U na každé straně pomocí šroubu se šestihrannou hlavou (½ x 3 ¼ in) a pojistné matice (½ in) (Obrázek 4).

    Note: Ujistěte se, že jsou šrouby se šestihrannou hlavou (½ x 3 ¼ in) a pojistné matice (½ in) namontovány maticí směrem dovnitř ochranného oblouku.

    Note: Dbejte také na to, aby byl nasazen výstupek na podložce se šňůrkou a směřoval k přední části jednotky.

  5. Šrouby se šestihrannou hlavou (½ x 3 ¼ in) a pojistné matice (½ in) utáhněte na utahovací moment 91 až 113 Nm (67 až 83 ft-lb).

  6. Zvedněte ochranný oblouk do vzpřímené polohy, namontujte zajišťovací kolík (oválná rukojeť musí směřovat k vnější straně stroje) a zajistěte jej na obou stranách závlačkou (Obrázek 4).

  7. Dotáhněte všechny spojovací prvky dolní tyče ochranného oblouku připevněné k rámu stroje na utahovací moment 102 až 115 Nm (75 až 85 ft-lb).

  8. Zavřete palivová dvířka a zajistěte je na rámu.

  9. Demontujte 3 šrouby se šestihrannou hlavou (5/16 x ⅝ in) a odstraňte levý držák, viz Obrázek 5.

    g025731

    Obrázek 5

    1. Levý držák
    2. Šrouby se šestihrannou hlavou (5/16 x ⅝ in)

  10. Namontujte táhlo vývodového hřídele přes levou tyč ochranného oblouku pomocí spojovacích prvků, které jste uschovali v kroku Odpojení táhla vývodového hřídele.

  11. Namontujte levý držák pomocí 3 šroubů se šestihrannou hlavou (5/16 x ⅝ in), viz Obrázek 5.

Demontáž stávajícího rámu sedadla

  1. Pokud je stroj vybaven odpruženým sedadlem, demontujte sedadlo, systém odpružení a adaptéry z rámu sedadla.

    Note: Spojovací prvky uschovejte.

    g026293

    Obrázek 6

    1. Sedák sedadla
    2. Sestava sedadla
    3. Šroub
    4. Šroub se šestihrannou hlavou (⅜ x 3 in)
    5. Šroub se šestihrannou hlavou (5/16 x ⅝ in)
    6. Podložka (5/16 in)
    7. Šroub se šestihrannou hlavou (5/16 x 1 in)
    8. Pojistná matice (3/8 in)
    9. Pojistná matice (5/16 in)
    10. Upevňovací táhlo sedadla
    11. Svařenec rámu sedadla
    12. Šroub se šestihrannou hlavou (5/16 x 1 in)
    13. Matice s vroubkovaným nákružkem (5/16 in)
    14. Pryžový distanční prvek
    15. Rozpěrná vložka

  2. Demontujte spojovací prvky z upevňovacího táhla sedadla (Obrázek 6).

    Note: Spojovací prvky uschovejte.

  3. Demontujte 2 šrouby a 2 pojistné matice z přední části sedadla, kde je sedadlo zavěšeno (Obrázek 7).

    Note: Spojovací prvky uschovejte.

    g025594

    Obrázek 7

    1. Šroub
    2. Pojistná matice

  4. Odpojte kabelový svazek spínače sedadla.

  5. Vyjměte ze stroje sestavu sedadla a rám (Obrázek 6).

  6. Demontujte šrouby se šestihrannou hlavou (5/16 x 1 in) a odstraňte sedák sedadla (Obrázek 6).

  7. Demontujte matice s vroubkovaným nákružkem (5/16 in) a odstraňte pryžové izolátory, viz Obrázek 6.

    Note: Krok 8 není nutný, pokud používáte systém odpružení.

    Note: Rám sedadla a pryžové izolátory zlikvidujte.

Montáž nového rámu sedadla

Díly potřebné k provedení tohoto kroku:

Sestava rámu sedadla1
Šroub se šestihrannou hlavou (5/16 x 2 ½ in)4
Podložka (5/16 in)4
Matice s vroubkovaným nákružkem (5/16 in)4
Distanční podložka4

  1. Namontujte sedadlo na nový rám sedadla pomocí 4 šroubů se šestihrannou hlavou (5/16 x 2 ½ in), 4 podložek (5/16 in), 4 matic s vroubkovaným nákružkem (5/16 in) a 4 distančních podložek (Obrázek 8).

    g025595

    Obrázek 8

    1. Šroub se šestihrannou hlavou (5/16 x 2 ½ in)
    2. Podložka (5/16 in)
    3. Rám sedadla
    4. Matice s vroubkovaným nákružkem (5/16 in)
    5. Distanční podložka
    6. Nastavení
    7. Sedák sedadla

  2. Utáhněte 4 šrouby se šestihrannou hlavou (5/16 x 2 ½ in) na utahovací moment 20 až 25 Nm (175 až 225 in-lb).

  3. Pokud je jednotka vybavena odpruženým sedadlem, na nový rám sedadla namontujte sedadlo, systém odpružení a adaptéry.

    Note: Viz montážní pokyny v příručce k soupravě odpruženého sedadla.

Montáž bezpečnostního pásu

Díly potřebné k provedení tohoto kroku:

Šroub se šestihrannou hlavou (7/16 x 1 in)2
Pojistná matice (7/16 in)2

  1. Namontujte přípojnou část bezpečnostního pásu mezi sedák a kovový rám sedadla pomocí šroubu se šestihrannou hlavou (7/16 x 1 in) a pojistné matice (7/16 in), viz Obrázek 9.

    g025596

    Obrázek 9

    1. Šroub se šestihrannou hlavou (7/16 x 1 in)
    2. Přípojná část
    3. Pojistná matice (7/16 in)

  2. Pojistnou matici (7/16 in) utáhněte na utahovací moment 66 až 83 Nm (49 až 61 ft-lb).

  3. Mezi sedák a kovový rám sedadla namontujte dlouhý popruh bezpečnostního pásu pomocí šroubu se šestihrannou hlavou (7/16 x 1 in) a pojistné matice (7/16 in).

  4. Pojistnou matici (7/16 in) utáhněte na utahovací moment 66 až 83 Nm (49 až 61 ft-lb).

  5. Nasaďte sedák sedadla (Obrázek 6).

Montáž sedadla na stroj

  1. Na závěsy stroje namontujte sestavu sedadla pomocí 2 šroubů a 2 pojistných matic, které byly demontovány v kroku 4, viz Demontáž stávajícího rámu sedadla.

  2. Namontujte upevňovací táhlo sedadla pomocí matice a šroubu demontovaných v kroku 3, viz Demontáž stávajícího rámu sedadla.

  3. Připojte kabelový svazek spínače sedadla.

Kontrola západky rámu sedadla

  1. Pokud západka rámu sedadla nezapadá snadno, zkontrolujte, zda je montážní deska sedadla co nejvíce vzadu.

  2. Povolte 5 šroubů se šestihrannou hlavou (5/16 x ⅝ in), které upevňují desku sedadla k rámu stroje (3 nahoře, 2 vpředu), viz Obrázek 6.

  3. Pomocí pryžové nebo plastové paličky poklepejte na přední část montážní desky sedadla v místech montážních šroubů a posuňte montážní desku do zadní polohy.

  4. Utáhněte 5 šroubů se šestihrannou hlavou (5/16 x ⅝ in) na utahovací moment 20 až 25 Nm (175 až 225 in-lb).

Obsluha

Použití konstrukce ROPS (Systém ochrany proti převrácení)

Důležité upozornění

Pokud je ochranný oblouk spuštěný dolů, není zajištěna ochrana obsluhy v případě převrácení stroje. Pokud kola přejedou přes kraje vozovky, do příkopu, na příkrý břeh nebo do vody, hrozí převrácení stroje s následkem vážného zranění nebo smrti.

  • Ochranný oblouk udržujte ve vztyčené a zajištěné poloze a používejte bezpečnostní pás.

  • Ochranný oblouk sklopte pouze tehdy, je-li to nutné.

  • Když je ochranný oblouk sklopený, nepoutejte se bezpečnostním pásem.

  • Jeďte pomalu a opatrně.

  • Ochranný oblouk zvedněte, jakmile to prostor nad vámi umožňuje.

Před jízdou pod jakýmikoli objekty pečlivě zkontrolujte prostor nad hlavou (např. větve, dveřní vstupy a elektrické vedení) a vyvarujte se kontaktu s nimi.

Zkontrolujte čepy systému ochrany pro případ převrácení (ochranný oblouk).

  • Ujistěte se, že je zajišťovací kolík a závlačka na místě a že je šňůrka v dobrém stavu.

  • Zkontrolujte, zda se západka sedadla bezpečně zavírá a zajišťuje.

  • Zkontrolujte funkčnost a stav bezpečnostního pásu. Jestliže dojde k opotřebení nebo roztřepení bezpečnostního pásu, neprodleně jej vyměňte.

V případě převrácení předejte stroj výrobci a požádejte jej o kontrolu konstrukce ROPS.
