EU-vaatimustenmukaisuussarja

Vuoden 2015 ja sitä uudempi Multi Pro® 1750 -ruiskutuslaite

Model No. 41155-Serial No. 315000001 and Up

Aina kun tarvitset huoltoa, alkuperäisiä Toro-varaosia tai lisätietoja, ota yhteys valtuutettuun huoltoliikkeeseen tai Toron asiakaspalveluun. Ota tällöin tuotteesi malli- ja sarjanumerot valmiiksi esiin. Kuva 1 näyttää laitteen malli- ja sarjanumeron sijainnin.

g028646

Kuva 1

Note: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

EU-vaatimustenmukaisuussarja on suunniteltu saksalaisten turvallisuusvaatimusten mukaisesti. Sen avulla käyttäjät voivat poistaa kemikaalijäämät ruiskutusjärjestelmästä ja puhdistaa koneen ulkoiset osat ohittamalla kemikaalisäiliön. Se on ruiskutuslaitteen lisäsarja, joka on tarkoitettu ammattimaiseen kaupalliseen käyttöön.

Tämä tuote on soveltuvien eurooppalaisten direktiivien mukainen. Lisätietoja on tämän julkaisun lopussa olevassa liittämisvakuutuksessa.

Lue tämä käyttöopas huolellisesti, jotta opit käyttämään ja huoltamaan laitetta asianmukaisesti. Tämän käyttöoppaan tiedoilla sinä ja muut käyttäjät pystytte välttämään tapaturmia ja laitevaurioita. Vaikka Toro suunnittelee ja valmistaa turvallisia tuotteita, olet itse vastuussa tuotteen asianmukaisesta ja turvallisesta käytöstä.

Turvaohjeet

Tässä käyttöoppaassa esiintyvä varoitusmerkintä (Kuva 2) ilmaisee vaaratilannetta, josta saattaa olla seurauksena vakava tapaturma tai jopa kuolema, jos suositellut varotoimenpiteet laiminlyödään.

g000502

Kuva 2

  1. Varoitusmerkintä

Tässä käyttöoppaassa tärkeitä tietoja korostetaan myös kahdella termillä. Tärkeää kiinnittää huomiota mekaanisiin erikoistietoihin ja Huomautus korostaa erityishuomion ansaitsevia yleistietoja.

Tutustu myös ajoneuvon käyttöoppaassa oleviin turvallisuus- ja käyttöohjeisiin.

Kemikaaliturvallisuus

Vaara

Ruiskutusjärjestelmässä käytetyt kemikaalit voivat olla vaarallisia tai myrkyllisiä käyttäjälle, sivullisille, eläimille, kasveille, maaperälle tai muulle ympäristölle.

  • Tutustu huolellisesti kaikkien käytettyjen kemikaalien varoitusmerkintöihin ja käyttöturvallisuustiedotteisiin ja suojaudu kemikaalin valmistajan suositusten mukaisesti. Käytä asianmukaisia henkilönsuojaimia, kuten kasvo- ja silmäsuojaimia, käsineitä ja muita kemikaaleilta suojaavia varusteita.

  • Muista, että käytettyjä kemikaaleja voi olla useita, ja jokaisen tietoihin on tutustuttava.

  • Älä käytä tai huolla ruiskutuslaitetta, jossa näitä tietoja ei ole käytettävissä.

  • Varmista ennen ruiskutusjärjestelmän huoltoa, että järjestelmä on huuhdeltu kolme kertaa ja neutraloitu kemikaalin valmistajan suositusten mukaisesti.

  • Varmista, että lähettyvillä on riittävästi puhdasta vettä ja saippuaa ja pese heti pois kaikki iholle päässeet kemikaalit.

  • Hanki riittävästi tietoa ennen kemikaalien käyttöä ja käsittelyä.

  • Käytä työhön sopivaa kemikaalia.

  • Noudata kemikaalin valmistajan ohjeita kemikaalin turvallisesta käytöstä.

  • Käsittele kemikaaleja hyvin tuuletetussa tilassa.

  • Käytä suojalaseja ja muita suojavarusteita kemikaalin valmistajan antamien ohjeiden mukaan. Suojaa ihosi mahdollisimman tarkasti käyttäessäsi kemikaaleja.

  • Pidä puhdasta vettä lähettyvillä etenkin, kun täytät ruiskutussäiliötä.

  • Älä syö, juo äläkä tupakoi käyttäessäsi kemikaaleja.

  • Pese kätesi ja muut paljaat kohdat heti työn lopettamisen jälkeen.

  • Hävitä käyttämättömät kemikaalit ja kemikaaliastiat kemikaalin valmistajan ohjeiden ja paikallisten säännösten mukaan.

  • Säiliöiden kemikaalit ja höyryt ovat vaarallisia. Älä työnnä mitään ruumiinosia tankkiin äläkä pidä päätäsi aukon lähettyvillä.

  • Noudata kaikkia kemikaalien ruiskutusta koskevia paikallisia ja valtiollisia säädöksiä.

Käsiruiskuttimen turvallisuus

  • Älä suuntaa käsiruiskutinta ihmisiä tai eläimiä kohti. Korkeapaineinen neste voi lävistää ihon ja aiheuttaa vakavia vammoja, raajan menetyksen tai kuoleman. Kuumat nesteet ja kemikaalit voivat aiheuttaa palovammoja tai muita vammoja. Jos nestesuihku osuu johonkin ruumiinosaan, hakeudu välittömästi sellaisen lääkärin hoitoon, joka kykenee hoitamaan ihon läpäisseen nestesuihkun aiheuttamia vammoja.

  • Älä aseta kättä tai muita ruumiinosia ruiskun suuttimen eteen.

  • Älä jätä laitteeseen painetta, kun et ole läsnä.

  • Älä käytä käsiruiskutinta, jos letku, liipaisinlukko, suutin tai jokin muu osa on vahingoittunut tai puuttuu.

  • Älä käytä käsiruiskutinta, jos jokin letku, liitin tai muu osa vuotaa.

  • Älä ruiskuta voimajohtojen lähettyvillä, sillä nestesuihku voi osua voimajohtoihin ja aiheuttaa jopa kuolemaan johtavan sähköiskun.

  • Älä aja samalla, kun käytät käsiruiskutinta.

  • Käytä kumikäsineitä, suojalaseja ja koko vartalon suojapukua, kun ruiskutat kemikaaleja käsiruiskuttimella.

  • Salamanisku voi aiheuttaa vakavan loukkaantumisen tai hengenvaaran. Jos alueella on ukonilma, konetta ei saa käyttää. Tällöin on hakeuduttava suojaan.

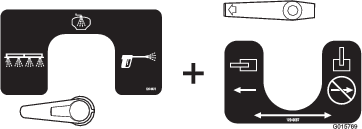

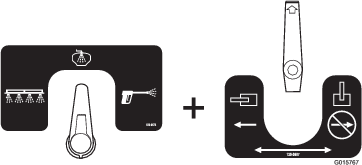

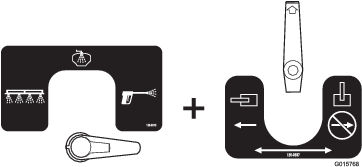

Turva- ja ohjetarrat

Graphic

Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.
decal120-0673

120-0673

  1. Puomiruiskutus
  2. Huuhtelusäiliö
  3. Käsiruiskutus
decal120-0687

120-0687

  1. Venttiili auki
  2. Venttiili kiinni

Käyttöönotto

Koneen valmistelu

  1. Siirrä ruiskutuslaite tasaiselle alustalle, kytke seisontajarru, sammuta pumppu, sammuta moottori ja irrota avain virtalukosta.

  2. Poista kemikaalit letkuista tyhjentämällä säiliö. Lisätietoja on käyttöoppaassa.

    Note: Noudata varovaisuutta irrottaessasi letkuja tämän sarjan asennuksen aikana ja pidä sanko valmiina letkuihin jääneiden kemikaalien varalta.

Varoitus

Kemikaalit ovat vaarallisia ja saattavat aiheuttaa henkilövahinkoja.

  • Lue kemikaalien etikettien ohjeet huolellisesti ennen käyttöä ja noudata kaikkia valmistajan suosituksia ja varoituksia.

  • Vältä kemikaalien joutumista iholle. Jos kemikaaleja joutuu iholle, pese kyseinen kohta huolellisesti saippualla ja puhtaalla vedellä.

  • Käytä suojalaseja ja muita suojavarusteita kemikaalin valmistajan antamien suositusten mukaan.

Huuhtelusäiliön asennus

Vaiheeseen tarvittavat osat:

Lukkopultti (5/16 × 1 tuumaa)2
Ruiskupistoolin kannatin1
2
Laippalukkomutteri (5/16 tuumaa)2
Lukkopultti (3/8 × 1 tuumaa)1
Lukkopultti (3/8 × 1-1/4 tuumaa)2
Laippalukkomutteri3
Huuhtelusäiliö1
Täyttöaukon korkki1
Liitinkappale1
Muovinen laippamutteri1
Kiinnike1
90 asteen letkuliitin1
Oikeanpuoleinen huuhtelusäiliön kannatin1
Letkun pidin1
Vasemmanpuoleinen huuhtelusäiliön kannatin1
Välikappale (3/8 × 1/4 tuumaa)1

Puhdasvesisäiliön irrotus

  1. Tyhjennä puhdasvesisäiliö, jos se on täynnä vettä.

  2. Irrota neljä laippakantapulttia, joilla puhdasvesisäiliö on kiinnitetty asennuskannattimeen (Kuva 3).

    g029035

    Kuva 3

    1. Puhdasvesisäiliö
    2. Asennuskannatin
    3. Laippakantapultit

  3. Irrota säiliö koneesta (Kuva 3).

    Note: Säilytä puhdasvesisäiliö ja laippakantapultit asennusta varten kohdassa Puhdasvesisäiliön asennus

Huuhtelusäiliön hihnojen ja ruiskupistoolin kannattimen kiinnitysosien asennus

  1. Kiinnitä kaksi kiristintä ruiskupistoolin kannattimeen (Kuva 4) kahdella lukkopultilla (5/16 × 1 tuumaa) ja kahdella laippalukkomutterilla (5/16 tuumaa).

    g028623

    Kuva 4

    1. Lukkopultti (5/16 × 1 tuumaa)
    2. Ruiskupistoolin kannatin
    3. Kiristin
    4. Laippalukkomutteri (5/16 tuumaa)

  2. Irrota ja säilytä pultti (3/8 × 5 tuumaa), aluslaatat ja laippalukkomutteri, joilla säiliön etuhihnat ovat kiinni säiliön päällä (Kuva 5).

    Note: Säilytä pultti (3/8 × 5 tuumaa), aluslaatat ja laippalukkomutteri. Lyhyttä lukkopulttia ja lukkomutteria, jotka pitävät R-liitintä paikallaan, ei enää tarvita.

    g028626

    Kuva 5

    1. Lukkomutteri
    2. R-liitin
    3. Lukkopultti (lyhyt)
    4. Pultti (3/8 × 5 tuumaa)
    5. Aluslaatta
    6. Laippalukkomutteri
    7. Säiliön oikea etuhihna

  3. Asenna lukkopultti (3/8 × 1 tuumaa) säiliön vasemman etuhihnan ylempiin sisäpuolisiin reikiin (Kuva 6).

    Note: Kierrä laippalukkomutteri (3/8 tuumaa) löysästi lukkopulttiin.

    g028625

    Kuva 6

    1. Laippalukkomutterit (3/8 tuumaa)
    2. Lukkopultti (3/8 × 1 tuumaa)
    3. Lukkopultit (3/8 × 1-1/4 tuumaa)

  4. Asenna yksi lukkopultti (3/8 × 1-1/4 tuumaa) säiliön oikean etuhihnan ylempiin sisäpuolisiin reikiin (Kuva 6).

    Note: Kierrä laippalukkomutteri (3/8 tuumaa) löysästi lukkopulttiin.

  5. Asenna yksi lukkopultti (3/8 × 1-1/4 tuumaa) säiliön oikean etuhihnan alempiin ulkopuolisiin reikiin (Kuva 6).

    Note: Kierrä laippalukkomutteri (3/8 tuumaa) löysästi lukkopulttiin.

  6. Kiinnitä hihnat säiliöön asentamalla vaiheessa 2 irrotetut säiliön hihnojen kiinnitysosat.

    Note: Varmista, että lukkopulttien suorakulmainen osa on säiliön hihnojen suorakulmaisessa aukossa.

    Note: Varmista, että hihnat ovat tiukasti kiinni säiliössä. Älä kiristä säiliön hihnojen kiinnitysosia liikaa.

  7. Irrota säiliön oikean etuhihnan alemmassa ulkopuolisessa lukkopultissa oleva laippalukkomutteri (3/8 tuumaa), kiinnitä ruiskupistoolin kannatin lukkopulttiin ja kiinnitä kannatin laippalukkomutterilla (Kuva 7).

    g028624

    Kuva 7

    1. Lukkopultit (3/8 × 1-1/4 tuumaa)
    2. Laippalukkomutteri (3/8 tuumaa)
    3. Ruiskupistoolin kannatin

Säiliön asennus

  1. Asenna liitinkappale huuhtelusäiliöön seuraavalla tavalla:

    1. Asenna laippatiiviste liitinkappaleeseen (Kuva 8).

      g028628

      Kuva 8

      1. Liitinkappale
      2. Kiinnityshaarukan reikä
      3. Laippatiiviste

    2. Kiinnitä säiliön korkeutta pidempi lanka yhteen liitinkappaleessa olevista kiinnityshaarukan rei’istä (Kuva 8 ja Kuva 9).

      g014228

      Kuva 9

      1. Huuhtelusäiliö
      2. Täyttöaukon korkki
      3. Liitinkappale
      4. Täyttöaukko, huuhtelusäiliö
      5. Lanka
      6. Poistoaukko (säiliön pohja)

    3. Irrota säiliön korkki, aseta lanka täyttöaukon läpi ja vie lanka ulos säiliön pohjassa olevan poistoaukon kautta (Kuva 9).

    4. Ohjaa liitinkappale langan avulla poistoaukkoon (Kuva 10).

      g014229

      Kuva 10

      1. Liitinkappale (lanka kiinnitettynä)
      2. Poistoaukko (säiliön pohja)
      3. Täyttöaukon korkki

    5. Siirrä liitinkappale paikalleen ja varmista samalla, että laippatiiviste asettuu huuhtelusäiliön sisäseinää vasten (Kuva 10).

    6. Kiinnitä liitinkappale huuhtelusäiliöön muovisella laippamutterilla.

      Note: Irrota lanka liitinkappaleesta.

      g014230

      Kuva 11

      1. Huuhtelusäiliön tyhjennysaukko
      2. Liitinkappale (paikallaan)
      3. Muovinen laippamutteri

    7. Asenna liitinkappaleeseen 90 asteen letkuliitin ja kiinnitä letkuliitin kiinnikkeellä (Kuva 12).

      Note: Kierrä 90 asteen letkuliitintä niin, että se osoittaa taaksepäin.

      g014260

      Kuva 12

      1. Kiinnike
      2. Liitinkappale
      3. 90 asteen letkuliitin

  2. Vapauta kaksi salpaa, joilla istuimen takana oleva suojus on kiinnitetty alustaan, ja irrota suojus koneesta (Kuva 13).

    g028641

    Kuva 13

    1. Suojus
    2. Salpa

  3. Irrota kaksi laippalukkomutteria säiliön vasemman ja oikean etuhihnan ylemmässä sisäpuolisessa reiässä olevasta lukkopultista.

  4. Kohdista huuhtelusäiliö ruiskutussäiliöön kuvan mukaisesti (Kuva 14).

    g028643

    Kuva 14

    1. Vasen säiliön kannatin (uritettu laippa kallistettuna alas oikealta vasemmalle)
    2. Laippalukkomutteri (3/8 tuumaa)
    3. Lukkopultti (3/8 × 1 tuumaa)

  5. Kohdista vasen säiliön kannatin lukkopulttiin (3/8 × 1 tuumaa) vasemman etuhihnan ylemmissä sisäpuolisissa rei’issä (Kuva 14).

    Note: Varmista, että säiliön kannatin on kohdistettu huuhtelusäiliössä ylhäällä takana olevaan taskuun.

    Note: Vaihda myös R-liitin.

  6. Kiinnitä säiliön kannatin lukkopulttiin ja hihnaan (Kuva 14) laippalukkomutterilla (3/8 tuumaa).

  7. Kohdista letkun pidin, välikappale (3/8 × 1/4 tuumaa) ja oikea säiliön kannatin lukkopulttiin (3/8 × 1 tuumaa) oikean etuhihnan ylemmässä sisäpuolisessa reiässä (Kuva 15).

    Note: Varmista, että säiliön kannatin on kohdistettu huuhtelusäiliössä ylhäällä takana olevaan taskuun.

    g028642

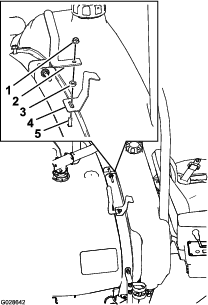

    Kuva 15

    1. Laippalukkomutteri (3/8 tuumaa)
    2. Letkun pidin
    3. Välikappale (3/8 × 1/4 tuumaa)
    4. Oikea säiliön kannatin (uritettu laippa kallistettuna alas vasemmalta oikealta)
    5. Lukkopultti (3/8 × 1-1/4 tuumaa)

  8. Kiinnitä letkun pidin, välikappale ja säiliön kannatin lukkopulttiin ja hihnaan (Kuva 15) laippalukkomutterilla (3/8 tuumaa).

Note: Kun huuhtelusäiliö on täytetty ensimmäistä kertaa vedellä, huuhtelusäiliön kannattimen kiinnikkeet on tarkastettava ja mutterit kiristettävä tarpeen mukaan, sillä nesteen paino säiliössä saattaa painaa säiliötä enemmän runkoa vasten.

Puhdasvesisäiliön asennus

  1. Kohdista puhdasvesisäiliön reiät asennuskannattimen uriin. Katso Kuva 3 kohdassa Puhdasvesisäiliön irrotus.

  2. Kiinnitä säiliö kannattimeen neljällä laippakantapultilla, jotka irrotettiin kohdan Puhdasvesisäiliön irrotus vaiheessa 2.

  3. Kiristä pultit momenttiin 1 017 – 1 355 N·cm.

Huuhtelusuuttimien asennus

Vaiheeseen tarvittavat osat:

90 asteen letkuliitin (3/4 tuumaa NPT × 3/4 tuumaa)2
Muovinen laippamutteri2
Liitinkappale2
Huuhtelusuutin2
Holkki2
Huuhtelusiiveke2
Olkatappi2

Pääsäiliön poraus

  1. Avaa säiliön kansi ja irrota sihti.

  2. Etsi pääsäiliön kaksi porauspistettä (Kuva 16).

    g022212

    Kuva 16

    1. Porauspisteet

  3. Poraa reikä kaikkiin porauspisteisiin 4 cm:n reikäsahalla.

    Note: Aseta porattavien alueiden alle säiliön sisään astia, joka kerää porauksesta aiheutuvan lian.

    Important: Säiliön sisään jäänyt lika voi aiheuttaa tukoksia ja vaurioittaa ruiskutusjärjestelmää käytön aikana.

    Note: Poraaminen vastapäivään käy helpommin.

Suuttimien asennus

Note: Kääri ruiskutus- ja huuhtelujärjestelmissä käytettyjen kartiokierteisten kiinnikkeiden kierteiden ympärille PTFE-teippiä.

  1. Kokoa kaksi huuhtelusuutinta kuvan mukaisesti (Kuva 17).

    g022281

    Kuva 17

    1. Liitinkappale
    2. Huuhtelusuutin
    3. Holkki
    4. Huuhtelusiiveke
    5. Olkatappi

  2. Avaa ruiskutussäiliön suojus.

  3. Kokoa suutinkokoonpanot porattuihin reikiin alakautta (Kuva 18).

    g022282

    Kuva 18

    1. Liitinkappale
    2. Muovinen laippamutteri
    3. Huuhtelusuutinkokoonpano

  4. Asenna muoviset laippamutterit säiliön yläosassa olevien huuhtelusuutinten liitinkappaleiden näkyvien kierteiden päälle (Kuva 18).

    Note: Varmista, että tiiviste asettuu tasaan liitinkappaleen ja säiliön alapuolen väliin.

  5. Asenna 90 asteen letkuliitin (3/4 tuumaa NPT × 3/4 tuumaa) huuhtelusuutinten liitinkappaleiden jokaiseen kierteitettyyn aukkoon (Kuva 19).

    g022283

    Kuva 19

    1. 90 asteen letkuliitin (3/4 tuumaa NPT × 3/4 tuumaa)
    2. Huuhtelusuutinkokoonpano

  6. Kohdista 90 asteen letkuliittimet koneen oikean puolen keskikohtaa kohden.

Huuhtelupumpun asennus

Vaiheeseen tarvittavat osat:

Lukkopultti (3/8 × 1 tuumaa)2
Laippalukkomutterit (3/8 tuumaa)2
Huuhtelupumpun asennuskannatin1
Suora letkuliitin (1/2 tuumaa NPT × 1/2 tuumaa)2
Nippa (1/2 tuumaa NPT)1
Painesuodatin1
Huuhtelupumppu1
Venttiilin asennuskannatin1
Pultti (1/4 × 1-3/4 tuumaa)4
Aluslaatta (1/4 tuumaa)4
Hammastettu laippamutteri4
Pieni sokka2

Venttiilin asennuskannattimen asennus

  1. Irrota pultti (3/8 × 5 tuumaa), aluslaatat, laippalukkomutteri ja sokka, joilla säiliön oikeat takahihnat ovat kiinni säiliön päällä.

    Note: Säilytä pultti (3/8 × 5 tuumaa), aluslaatat, laippalukkomutteri ja sokka.

  2. Asenna yksi lukkopultti (3/8 × 1 tuumaa) säiliön oikean takahihnan ylempiin sisäpuolisiin reikiin (Kuva 20).

    Note: Kierrä laippalukkomutteri (3/8 tuumaa) löysästi lukkopulttiin.

    g024697

    Kuva 20

    1. Mutteri
    2. Lukkopultti
    3. Venttiilin asennuskannatin
    4. Sokka

  3. Asenna yksi lukkopultti (3/8 × 1 tuumaa) säiliön oikean takahihnan alempiin ulkopuolisiin reikiin (Kuva 20).

  4. Kiinnitä hihnat säiliöön asentamalla vaiheessa 1 irrotetut säiliön hihnojen kiinnitysosat.

    Note: Varmista, että lukkopulttien suorakulmainen osa on säiliön hihnojen suorakulmaisessa aukossa.

    Note: Varmista, että hihnat ovat tiukasti kiinni säiliössä. Älä kiristä säiliön hihnojen kiinnitysosia liikaa.

  5. Kiinnitä venttiilin asennuskannatin kahteen lukkopulttiin (3/8 × 1 tuumaa) kahdella laippalukkomutterilla (Kuva 20).

Painesuodattimen ja huuhtelupumpun kokoaminen

Note: Kääri ruiskutus- ja huuhtelujärjestelmissä käytettyjen kartiokierteisten kiinnikkeiden kierteiden ympärille PTFE-teippiä.

  1. Kiinnitä nippa (1/2 tuumaa NPT × 1/2 tuumaa) painesuodatinkokoonpanon tuloaukkoon ja suora letkuliitin (1/2 tuumaa NPT × 1/2 tuumaa) poistoaukkoon (Kuva 21).

    Note: Painesuodattimen päällä oleva nuoli osoittaa suodatinpään poistopuolta kohti.

    g024704

    Kuva 21

    1. Suora letkuliitin (1/2 tuumaa NPT × 1/2 tuumaa)
    2. Painesuodatin
    3. Nippa (½ tuumaa NPT × ½ tuumaa)

  2. Kiinnitä painesuodatinkokoonpano huuhtelupumppuun nipassa (Kuva 22).

    Note: Kun nippa on kireällä, varmista, että suodatin ja pumppu on kohdistettu pystysuuntaisesti.

    g025034

    Kuva 22

    1. Painesuodatinkokoonpano
    2. Huuhtelupumppu

  3. Kiinnitä huuhtelupumppu ja huuhtelupumpun asennuskannatin venttiilin asennuskannattimeen (Kuva 23) neljällä pultilla (1/4 × 1-3/4 tuumaa), neljällä aluslaatalla (1/4 tuumaa) ja neljällä hammastetulla laippamutterilla (1/4 tuumaa).

    g025042

    Kuva 23

    1. Hammastettu laippamutteri (1/4 tuumaa)
    2. Huuhtelupumpun asennuskannatin
    3. Huuhtelupumppu
    4. Pultti (1/4 × 1-3/4 tuumaa)
    5. Huuhtelupumpun suojus
    6. Sokka
    7. Aluslaatta (1/4 tuumaa)
    8. Suora letkuliitin (1/2 tuumaa NPT × 1/2 tuumaa)

  4. Asenna suora letkuliitin (1/2 tuumaa NPT × 1/2 tuumaa) huuhtelupumpun tuloporttiin.

  5. Kiinnitä huuhtelupumpun suojus huuhtelupumpun asennuskannattimeen kahdella sokalla.

Nelitieventtiilin kokoonpano ja asennus

Vaiheeseen tarvittavat osat:

Nelitieventtiili1
Suora letkuliitin (1 tuuma NPT × 3/4 tuumaa)1
90 asteen letkuliitin (1 tuuma NPT × 3/4 tuumaa)2
Suora letkuliitin (3/4 tuumaa NPT × 1/2 tuumaa)1
Supistusliitin (1 tuuma NPT × 3/4 tuumaa NPT)1
Etulevy1
Venttiilin asennuskokoonpano1
Pultti (6 mm)4
Litteä aluslaatta (6 mm)4
Lukkomutteri (6 mm)4
Mutteri (⅜ tuumaa)2
Pultti (3/8 tuumaa)2

Note: Kääri ruiskutus- ja huuhtelujärjestelmissä käytettyjen kartiokierteisten kiinnikkeiden kierteiden ympärille PTFE-teippiä.

  1. Kiinnitä 90 asteen letkuliittimet, suora letkuliitin (1 tuuma NPT × 3/4 tuumaa), supistusliitin ja suora letkuliitin (3/4 tuumaa NPT × 1/2 tuumaa) nelitieventtiiliin kuvan mukaisesti (Kuva 24).

    Important: Kohdista 90 asteen letkuliittimet kuvan mukaisesti (Kuva 24).

    g024698

    Kuva 24

    1. 90 asteen letkuliitin (1 tuuma NPT × 3/4 tuumaa)
    2. Suora letkuliitin (1 tuuma NPT × 3/4 tuumaa)
    3. Supistusliitin (1 tuuma NPT × 3/4 tuumaa NPT)
    4. Nelitieventtiili
    5. Suora letkuliitin (3/4 tuumaa NPT × 1/2 tuumaa)

  2. Asenna neljä pulttia (6 × 16 mm) ja neljä aluslaattaa (6 mm) nelitieventtiilin uriin (Kuva 25).

    g015856

    Kuva 25

    1. Nelitieventtiili
    2. Pultti (6 × 16 mm)
    3. Aluslaatta (6 mm)

  3. Kiinnitä nelitieventtiili venttiilin asennuskannattimeen (Kuva 26) neljällä lukkomutterilla (6 mm).

    g024703

    Kuva 26

    1. Lukkomutteri (6 mm)
    2. Nelitieventtiili
    3. Aluslaatta
    4. Pultti

  4. Asenna etulevy venttiilin asennuskokoonpanoon (Kuva 27) kahdella laippapultilla (5/16 × 1 tuumaa) ja kahdella laippalukkomutterilla (5/16 tuumaa).

    g024700

    Kuva 27

    1. Laippalukkomutterit (5/16 tuumaa)
    2. Laippapultit (5/16 × 1 tuumaa)
    3. Etulevy

Huuhtelupumpun kytkimen, pumpun liittimien ja sulakkeen asennus

Vaiheeseen tarvittavat osat:

Sulake, 40 A1
Kojetaulun kytkin1

Huuhtelupumpun kytkimen asennus

  1. Kallista käyttäjän istuinta eteen ja tue se kannatintangolla (Kuva 28).

    g028652

    Kuva 28

    1. Kannatintanko (käyttäjän istuin)
    2. Laippalukkomutteri
    3. Akun plusnapa
    4. Lukkopultti
    5. Akun pluskaapeli

  2. Irrota laippalukkomutteri, lukkopultti ja akun pluskaapeli akusta (Kuva 28).

  3. Paikanna tulppa, johon huuhtelupumpun kytkin asennetaan, konsolin vasemmalla puolella (Kuva 29).

    Note: Se on ensimmäinen tulppa lukituskytkimen oikealla puolella.

    g022218

    Kuva 29

    1. Aukko kojetaulussa
    2. Kolmiasentoinen keinukytkin (8 nastaa)

  4. Irrota tulppa konsolin sivusta (Kuva 29).

  5. Etsi konsolin alapuolelta 8-istukkainen sähköliitin, jonka pääjohdinsarjassa on huuhtelusäiliön merkintä (Rinse Tank).

  6. Irrota nippuside, jolla huuhtelusäiliön liitin on kiinnitetty johtonippuun, ja vie liitin konsoliin tehtyyn aukkoon.

  7. Kytke kolmiasentoisen keinukytkimen 8-nastainen liitin 8-istukkaiseen huuhtelusäiliön liittimeen konsolin aukon kautta (Kuva 29).

  8. Paina kytkintä konsolin aukkoon, kunnes kytkin napsahtaa paikalleen.

Huuhtelupumpun liittimen kytkentä

  1. Kohdista koneen johdinsarjan 2-istukkainen sähköliitin huuhtelupumpun 2-nastaiseen sähköliittimeen (Kuva 30).

    g028990

    Kuva 30

    1. 2-istukkainen sähköliitin (koneen johdinsarja)
    2. 2-nastainen sähköliitin (huuhtelupumpun johdinsarja)

  2. Paina kahta liitintä yhteen, kunnes 2-istukkaisen liittimen salpa napsahtaa kiinni (Kuva 30).

Sulakkeen asennus

  1. Irrota 30 A:n sulake sulakerasiasta (Kuva 31).

    g028653

    Kuva 31

  2. Asenna 40 A:n sulake paikkaan, josta 30 A:n sulake irrotettiin (Kuva 31).

  3. Kytke akun pluskaapeli akkuun (Kuva 28).

  4. Laske käyttäjän istuin (Kuva 28).

Kuulaventtiilin ja kiinnityskokoonpanon asennus

Vaiheeseen tarvittavat osat:

Kuulaventtiili1
Suora letkuliitin (1-1/4 tuumaa NPT × 3/4 tuumaa)2
Venttiilin asennuskannatin1
Kuusiokantapultti (5/16 × 5/8 tuumaa)2
Kuusiokantapultti (6 × 16 mm)2
Lukkomutteri (6 mm)2

Note: Kääri ruiskutus- ja huuhtelujärjestelmissä käytettyjen kartiokierteisten kiinnikkeiden kierteiden ympärille PTFE-teippiä.

  1. Mittaa koneen oikeanpuoleisen runkokiskon puomin kiinnityslevyssä 15,2 cm taaksepäin ja merkitse viiva keskimmäistä puomiosaa tukevan oikeanpuoleisen puomin kannakkeen poikki (Kuva 32).

    g028695g028696

    Kuva 32

    1. Oikeanpuoleisen puomin kannake (tukee keskimmäistä puomiosaa)
    2. Kuulaventtiilin kannatin
    3. Pora ja 6,5 mm:n poranterä
    4. Viiva
    5. 15,2 cm
    6. Kiinnityslevy (oikeanpuoleinen runkokisko)
    7. Koneen takaosa

  2. Keskitä kuulaventtiilin kannattimen reiät viivaan, joka merkittiin vaiheessa 1, ja keskitä kannatin oikeanpuoleisen puomin kannakkeeseen (Kuva 32).

    Note: Käytä kuulaventtiilin kannatinta poraamisen mallina.

  3. Merkitse kannattimen reiät oikeanpuoleisen puomin kannakkeeseen ja käytä pistepuikkoa merkinnöissä.

  4. Poraa kaksi reikää runkoon käyttämällä poraa ja 6,5 mm:n poranterää (Kuva 32).

  5. Kiinnitä kuulaventtiili kuulaventtiilin kannattimeen (Kuva 33) kahdella pultilla (5/16 × 5/8 tuumaa).

    g024826

    Kuva 33

    1. Pultti (5/16 × 5/8 tuumaa)
    2. Kuulaventtiilin kannatin
    3. Suora letkuliitin (1-1/4 tuumaa NPT × 3/4 tuumaa)
    4. Kuulaventtiili

  6. Asenna kuulaventtiili ja venttiilin asennuskannatin koneeseen kahdella kuusiokantapultilla (6 × 16 mm) ja kahdella laippamutterilla (6 mm) (Kuva 34).

    g024828

    Kuva 34

    1. Kuusiokantapultti (6 × 16 mm)
    2. Lukkomutteri (6 mm)

Ylemmän T-liitinkokoonpanon asennus

Vaiheeseen tarvittavat osat:

Tuloletku 2,5 × 66 cm1
Letkunkiristin2
90 asteen napaliitin2
Suuri O-rengas4
T-liitin (ylempi)1
Kiinnike3
Supistusnapa1
Pieni O-rengas1
Siirtoletku 1,9 × 61 cm1
Napaliitin1

Tuloletkun irrotus

  1. Irrota laippakiristin, tiiviste, laippakulmaliitin ja tuloletku painesuodattimen päästä (Kuva 35, osa A).

    Note: Säilytä tiiviste ja laippakiristin myöhempää asennusta varten.

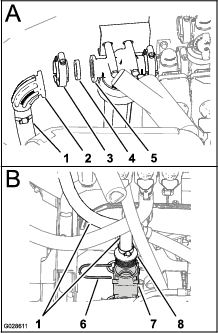

    g028611

    Kuva 35

    1. Tuloletkun kokoonpano
    2. Laippakulmaliitin (kone)
    3. Laippakiristin
    4. Tiiviste
    5. Painesuodattimen pää
    6. Kiinnike
    7. Alempi T-liitin
    8. Suora napaliitin (tuloletku)

  2. Irrota kiinnike, jolla tuloletkun suora napaliitin on kiinnitetty ruiskutusjärjestelmän alempaan T-liittimeen, ja irrota tuloletku koneesta (Kuva 35, osa B).

    Note: Säilytä kiinnike asennusta varten kohdassa Ylemmän T-liittimen ja tuloletkun asennus.

  3. Irrota laippakulmaliitin ja letkunkiristin tuloletkusta (Kuva 35).

    Note: Säilytä laippakulmaliitin ja letkunkiristin. Hävitä vanha tuloletku ja suora letkuliitin.

Ylemmän T-liittimen, tuloletkun ja kuulaventtiililetkun kokoaminen

Note: Letkuliittimen asennusta letkuun voi helpottaa levittämällä letkuliittimen terävään päähän ohuen kerroksen kasviöljyä tai muuta voiteluöljyä, joka ei sisällä raakaöljyä.

  1. Aseta kohdan Tuloletkun irrotus vaiheessa 3 irrotettu laippakulmaliitin tuloletkuun (2,5 × 66 cm) kiinnitä liitin säilytetyllä kiristimellä (Kuva 36).

    g029027

    Kuva 36

    1. Laippakulmaliitin (kone)
    2. Letkunkiristin
    3. Tuloletku 2,5 × 66 cm
    4. 90 asteen napaliitin
    5. O-rengas
    6. Ylempi T-liitin (sarja)
    7. Kiinnike

  2. Aseta 90 asteen napaliittimen terävä pää tuloletkun toiseen päähän ja kiinnitä se letkunkiristimellä kuvan mukaisesti (Kuva 36).

    Note: Kohdista kulmaliittimen etupuoli 90 asteen napaliittimen etupuoleen.

  3. Kiinnitä O-rengas 90 asteennapaliittimen O-rengasuraan (Kuva 36).

  4. Aseta 90 asteen liittimen napa ylemmän T-liittimen toiseen päähän (Kuva 36) ja kiinnitä napaliitin T-liittimeen kiinnikkeellä.

  5. Asenna suuri O-rengas supistusnavan O-rengasuraan ja pieni O-rengas 90 asteen napaliittimen O-rengasuraan (Kuva 37).

    g029028

    Kuva 37

    1. O-rengas (suuri)
    2. Supistusnapa
    3. Siirtoletku 1,9 × 61 cm
    4. Letkunkiristin
    5. 90 asteen napaliitin
    6. Kiinnike
    7. O-rengas (pieni)

  6. Asenna 90 asteen napaliitin supistusnapaan ja kiinnitä liittimet kiinnikkeellä (Kuva 37).

  7. Kiinnitä siirtoletku (1,9 × 61 cm) 90 asteen napaliittimen terävään päähän ja kiinnitä letku ja liitin letkunkiristimellä (Kuva 37).

Ylemmän T-liittimen ja tuloletkun asennus

  1. Asenna kaksi suurta O-rengasta O-rengasuriin napaliittimen molemmissa päissä (Kuva 38).

    g029031

    Kuva 38

    1. Kiinnike
    2. Alempi T-liitin (kone)
    3. Napaliitin
    4. Suuret O-renkaat

  2. Vie tuloletku ja ylempi T-liitin, jotka koottiin kohdassa Ylemmän T-liittimen, tuloletkun ja kuulaventtiililetkun kokoaminen, kuvan mukaisesti (Kuva 39).

    g029032

    Kuva 39

    1. Tuloletku
    2. Ylempi T-liitin
    3. Kiinnike

  3. Asenna ylempi T-liitin napaliittimeen ja kiinnitä liittimet kiinnikkeellä (Kuva 39), joka irrotettiin kohdan Tuloletkun irrotus vaiheessa 2.

  4. Kohdista aiemmin irrotetut laippakulmaliitin ja tiiviste ja kiinnitä laippakulmaliitin letkuun letkunkiristimellä (Kuva 40), joka irrotettiin kohdan Tuloletkun irrotus vaiheessa 3.

    g028699

    Kuva 40

    1. Laippakiristin
    2. Tiiviste
    3. Laippa (painesuodattimen pää)
    4. Laippa (90 asteen liitin – tuloletku)

  5. Kiinnitä tuloletku painesuodattimen päähän tiivisteellä ja laippakiristimellä (Kuva 40), joka irrotettiin osan Tuloletkun irrotus kohdassa 1.

Letkun asennus ylemmän T-liittimen ja kuulaventtiilin väliin

Vaiheeseen tarvittavat osat:

Letkunkiristin1
Kiinnike1

Note: Letkuliittimen asennusta letkuun voi helpottaa levittämällä letkuliittimen terävään päähän ohuen kerroksen kasviöljyä tai muuta voiteluöljyä, joka ei sisällä raakaöljyä.

  1. Asenna siirtoletkun päässä oleva supistusnapa ylemmän T-liittimen tuloporttiin (Kuva 41).

    g029033

    Kuva 41

    1. 90 asteen napaliitin
    2. Siirtoletku 1,9 × 61 cm
    3. T-liitin
    4. Kiinnike

  2. Kiinnitä supistusnapa T-liittimeen kiinnikkeellä (Kuva 41).

  3. Kiinnitä siirtoletkun vapaa pää suoraan letkuliittimeen kuulaventtiiliin sisäpuolella (Kuva 42).

    g029034

    Kuva 42

    1. Siirtoletku 1,9 × 61 cm
    2. Letkunkiristin
    3. Suora letkuliitin (kuulaventtiili)

  4. Kiinnitä letku letkuliittimeen letkunkiristimellä (Kuva 42).

Letkun asennus kuulaventtiilin ja nelitieventtiilin väliin

Vaiheeseen tarvittavat osat:

Letku 1,9 × 76 cm1
Letkunkiristin2

Note: Letkuliittimen asennusta letkuun voi helpottaa levittämällä letkuliittimen terävään päähän ohuen kerroksen kasviöljyä tai muuta voiteluöljyä, joka ei sisällä raakaöljyä.

  1. Kiinnitä letkun (1,9 × 76 cm) pää suoraan letkuliittimeen kuulaventtiiliin ulkopuolella (Kuva 43).

    g029025

    Kuva 43

    1. Suora letkuliitin
    2. Letkunkiristin
    3. Letku 1,9 × 76 cm

  2. Kiinnitä letku letkuliittimeen letkunkiristimellä (Kuva 43).

  3. Kiinnitä letkun (1,9 × 76 cm) vapaa pää suoraan letkuliittimeen nelitieventtiilin takana (Kuva 43).

  4. Kiinnitä letku liittimeen letkunkiristimellä (Kuva 43).

Letkun asennus painesuodatinkokoonpanon ja nelitieventtiilin väliin

Vaiheeseen tarvittavat osat:

Letku 1,9 × 61 cm1
Letkunkiristin2

Note: Letkuliittimen asennusta letkuun voi helpottaa levittämällä letkuliittimen terävään päähän ohuen kerroksen kasviöljyä tai muuta voiteluöljyä, joka ei sisällä raakaöljyä.

  1. Kiinnitä letku (1,9 × 61 cm) 90 asteen letkuliitimeen nelitieventtiilin sisäpuolella (Kuva 44).

  2. Kiinnitä letku liittimeen letkunkiristimellä (Kuva 44).

    g029024

    Kuva 44

    1. Letkunkiristin
    2. 90 asteen letkuliitin
    3. Letku 1,9 × 61 cm
    4. Suora letkuliitin

  3. Kiinnitä letkun vapaa pää suoraan letkuliittimeen ja kiinnitä letku liittimeen letkunkiristimellä (Kuva 44).

Huuhtelusuutinletkujen asennus

Vaiheeseen tarvittavat osat:

Letku 1,9 × 48,3 cm2
Letku 1,9 × 61 cm1
T-liitin1
Letkunkiristin6

Note: Letkuliittimen asennusta letkuun voi helpottaa levittämällä letkuliittimen terävään päähän ohuen kerroksen kasviöljyä tai muuta voiteluöljyä, joka ei sisällä raakaöljyä.

  1. Kiinnitä letku (1,9 × 48,3 cm) kuhunkin 90 asteen letkuliitimeen kahdessa huuhtelusuuttimessa (Kuva 45).

    g028989

    Kuva 45

    1. 90 asteen letkuliittimet (huuhtelusuutin)
    2. Letkunkiristin
    3. Letku 1,9 × 48,3 cm
    4. T-letkuliitin

  2. Kiinnitä letkut 90 asteen letkuliittimiin letkunkiristimillä (Kuva 45).

  3. Aseta T-letkuliitin kunkin letkun vapaaseen päähän (Kuva 45).

  4. Kohdista T-letkuliitin niin, että alemman liittimen sivu on ruiskutussäiliön tasalla, ja kiinnitä letkut T-liittimeen kahdella letkunkiristimellä (Kuva 45).

  5. Kiinnitä letku (1,9 × 61 cm) suoraan letkuliitimeen nelitieventtiilin etupuolella (Kuva 46).

    g029026

    Kuva 46

    1. Letkunkiristin
    2. T-letkuliitin
    3. 90 asteen letkuliitin
    4. Letku 1,9 × 61 cm

  6. Kiinnitä letku venttiilin liittimeen letkunkiristimellä (Kuva 46).

  7. Kiinnitä letkun vapaa pää T-letkuliittimeen ja kiinnitä letku liittimeen letkunkiristimellä (Kuva 46).

Ruiskuletkun ja -pistoolin kiinnitys

Vaiheeseen tarvittavat osat:

Letku 1,3 × 762 cm1
Ruiskupistooli1
Letkunkiristin2
Ruiskupistoolin letkuliitin1

Note: Letkuliittimen asennusta letkuun voi helpottaa levittämällä letkuliittimen terävään päähän ohuen kerroksen kasviöljyä tai muuta voiteluöljyä, joka ei sisällä raakaöljyä.

  1. Kiinnitä ruiskupistoon letkuliitin ruiskupistoolin liittimeen (Kuva 47).

  2. Kiinnitä letku (1,3 × 762 cm) ruiskupistoolin letkuliittimeen ja kiinnitä letku liittimeen letkunkiristimellä (Kuva 47).

    g029045

    Kuva 47

    1. Letku 1,3 × 762 cm
    2. Letkunkiristin
    3. Ruiskupistoolin letkuliitin
    4. Ruiskupistooli

  3. Aseta ruiskupistooli ruiskupistoolin kannattimeen, vie letku letkun pitimen ympäri ja vie letkun vapaa pää nelitieventtiiliin kuvan mukaisesti (Kuva 48).

    g028988

    Kuva 48

    1. Suora letkuliitin
    2. Letkunkiristin
    3. Letku 1,3 × 762 cm

  4. Kiinnitä letkun vapaa pää suoraan letkuliittimeen nelitieventtiiliin etupuolella (Kuva 48).

  5. Kiinnitä letku liittimeen letkunkiristimellä (Kuva 48).

Huuhtelusäiliön letkun asennus

Vaiheeseen tarvittavat osat:

Letku (114 cm)1
Letkunkiristin2
Putki1

Note: Letkuliittimen asennusta letkuun voi helpottaa levittämällä letkuliittimen terävään päähän ohuen kerroksen kasviöljyä tai muuta voiteluöljyä, joka ei sisällä raakaöljyä.

  1. Kiinnitä letku (1,9 × 114 cm) suoraan letkuliitimeen säiliön huuhtelupumpun etupuolella (Kuva 49).

  2. Kiinnitä letku liittimeen letkunkiristimellä (Kuva 49).

    g028986

    Kuva 49

    1. Letkun putki
    2. Suora letkuliitin (säiliön huuhtelupumppu)
    3. Letkunkiristin
    4. Letku 1,9 × 114 cm

  3. Liu’uta letkun putki letkun päälle ja jätä noin 30 cm letkun vapaasta päästä näkyville (Kuva 49 ja Kuva 50).

    g028987

    Kuva 50

    1. Letkun putki
    2. Letku 1,9 × 114 cm
    3. Letkunkiristin
    4. 90 asteen letkuliitin

  4. Kiinnitä letkun vapaa pää huuhtelusäiliön alaosassa olevaan 90 asteen letkuliittimeen (Kuva 50).

  5. Kiinnitä letku liittimeen letkunkiristimellä ja viimeistele letkun pään asennus letkun putkeen (Kuva 50).

Tarrojen kiinnitys

Vaiheeseen tarvittavat osat:

Tarra (120-0673)1
Tarra (120–0687)1

  1. Puhdista nelitieventtiilin kannattimen ja kuulaventtiilin kannattimen pinta huolellisesti (Kuva 51 ja Kuva 52).

    g029029

    Kuva 51

    1. Tarra 120–0673
    2. Nelitieventtiiliin kannatin
    g029046

    Kuva 52

    1. Kuulaventtiilin kannatin
    2. Tarra 120-0687

  2. Irrota taustamateriaali tarrasta ja kiinnitä tarrat koneeseen kuvien mukaisesti (Kuva 51 ja Kuva 52).

Käyttö

Säiliön puhdistushuuhtelusarjan käyttö

Säiliön puhdistushuuhtelusarjan käyttö tuottaa huuhdosta eli kemikaalijäämien laimennettua liuosta. Usein huuhdosta voidaan käyttää käsitellyillä alueilla. Ennen tätä on kuitenkin tarkistettava kemikaalien valmistajilta, että laimennetun liuoksen käyttäminen käsitellyillä alueilla ei vaikuta haitallisesti tuotteen suorituskykyyn.

Important: Säiliön puhdistushuuhtelusarjaa ei ole tarkoitettu irrottamaan ruiskutejauheen tai vesiliukoisten kemikaalien paakkuuntumia, joita syntyy, jos kemikaaleja ei viedä kunnolla pääsäiliöön.

Venttiilien asetukset huuhtelujärjestelmää varten

Note: Älä aseta venttiilejä mihinkään muihin kuin alla esitettyihin asentoihin.

  • Nämä ovat venttiilien asetukset säiliön huuhtelua varten (Kuva 53). Käytä näitä asetuksia huuhteluveden ruiskutukseen ulos säiliön huuhtelusuuttimista.

    Note: Kuulaventtiilin on oltava tässä asennossa ruiskutusjärjestelmää käytettäessä.

    g015767

    Kuva 53

    Nelitieventtiili + kuulaventtiili

  • Nämä ovat venttiilien asetukset ruiskupistoolia varten (Kuva 54). Käytä näitä asetuksia huuhteluveden ruiskutukseen ulos käsiruiskupistoolista.

    Note: Kuulaventtiilin on oltava tässä asennossa ruiskutusjärjestelmää käytettäessä.

    g015768

    Kuva 54

    Nelitieventtiili + kuulaventtiili

  • Nämä ovat venttiilien asetukset puomeja varten (Kuva 55). Käytä näitä asetuksia huuhteluveden ruiskutukseen ulos puomeista.

    Important: Älä aseta kuulaventtiiliä tähän asentoon, kun käytät pääkemikaalipumppua.

    g015769

    Kuva 55

    Nelitieventtiili + kuulaventtiili

Ohjaimet

Säiliön puhdistushuuhtelusarjaa ohjataan kolmiasentoisella kytkimellä.

  • Ylös: huuhtelupumppu on päällä, kytkin lukittuu yläasentoon ja viiveajastin aktivoituu.

  • Vapaa: huuhtelupumppu on pois päältä ja kytkin on keskiasennossa.

  • Alas: huuhtelupumppu on päällä, kytkintä on pidettävä ala-asennossa ja viiveajastin ei aktivoidu.

g025038

Kuva 56

  1. Ylös, päällä tai ajoitetun huuhtelun asento
  2. Vapaa, pois
  3. Alas, päällä tai lyhytaikaisen huuhtelun asento

Kytkimen painaminen Ylös-asentoon kytkee ajoitetun huuhtelun. Pumppu kytkeytyy 60 sekunniksi ja pumppaa noin kolmanneksen huuhtelusäiliön sisällöstä pääsäiliöön. Tänä aikana kytkin pysyy yläasennossa. 60 sekunnin kuluttua pumppu pysähtyy. Kytkin pysyy yläasennossa, kunnes se siirretään keskelle eli vapaaseen asentoon.

Kun kytkin on Vapaa-asennossa, pumppu ei saa virtaa ja huuhtelusarja on pois päältä.

Kytkimen painaminen Alas-asentoon kytkee lyhytaikaisen kytkimen. Pumppu saa virtaa kytkintä painettaessa. Kun kytkin vapautetaan, se siirtyy Vapaa-asentoon eikä pumppu saa virtaa. Kun kytkintä pidetään ala-asennossa, pumppu käy.

Säiliön täyttö

Asenna korkki.

  1. Sammuta ruiskutuspumppu, siirrä ruiskutuslaite tasaiselle alustalle ja kytke seisontajarru.

  2. Sammuta moottori ja irrota virta-avain virtalukosta.

  3. Irrota korkki huuhtelusäiliöstä ja täytä säiliö noin 66 litralla puhdasta vettä.

  4. Asenna korkki huuhtelusäiliön täyttökaulaan.

Important: 66 litran huuhtelusäiliön saa täyttää vain puhtaalla vedellä. Minkä tahansa muun aineen lisääminen huuhtelusäiliöön voi aiheuttaa turvallisuusriskin ja/tai vaurioittaa konetta.

Huuhtelujakson käyttö

Huuhtelujakson käyttö mahdollistaa ajoneuvon liikkumisen huuhtelujen aikana.

  1. Sijoita ruiskutuslaite tasaiselle alustalle, kytke seisontajarru, sammuta pumppu, sammuta moottori ja irrota avain virtalukosta.

  2. Irrota huuhtelusäiliön korkki ja täytä säiliö noin 66 litralla puhdasta vettä. Asenna korkki.

    Important: 66 litran huuhtelusäiliön saa täyttää vain puhtaalla vedellä. Minkä tahansa muun aineen lisääminen huuhtelusäiliöön voi aiheuttaa turvallisuusriskin ja/tai vaurioittaa konetta.

  3. Kytke huuhtelupumppu päälle asettamalla huuhtelupumpun kytkin seuraavasti:

    • Käytä ajoitettua huuhtelua painamalla kytkin yläasentoon.

    • Käytä pumppua manuaalisesti halutun ajan painamalla kytkintä ja pitämällä sitä painettuna.

  4. Kun huuhtelupumppu on vienyt ruiskutussäiliöön 22 litraa vettä, käyttäjä voi käyttää ruiskutusjärjestelmän säiliön kierron kytkintä ja viedä puhtaan veden kiertoon.

  5. Tyhjennä huuhdos ruiskutussäiliöstä yhdellä seuraavista tavoista:

    Important: Hävitä huuhdos liittovaltion, osavaltion ja paikallisten säännösten mukaisesti.

    • Ruiskuta huuhdosta puomien kautta, kunnes pääsäiliö on tyhjä.

    • Valuta pääsäiliön sisältö sopivaan astiaan ja hävitä laimennettu liuos liittovaltion, osavaltion ja paikallisten säännösten mukaisesti.

  6. Toista vaiheet 2–5 kahta lisäjaksoa varten.

Kunnossapito

Huuhtelupumpun suodattimen tarkastus

HuoltoväliHuoltotoimenpide
5 ensimmäisen käyttötunnin jälkeen
  • Huuhtelupumpun suodattimen tarkastus
    		•
    50 käyttötunnin välein
  • Huuhtelupumpun suodattimen tarkastus
    		•

    Tarkasta, näkyykö suodattimessa merkkejä vaurioista. Vaihda se, jos se on vaurioitunut.

    Huuhtelujärjestelmän tarkastus vuotojen ja vaurioiden varalta

    HuoltoväliHuoltotoimenpide
    5 ensimmäisen käyttötunnin jälkeen
  • Tarkasta letkut vaurioiden varalta.
    		•
    Aina ennen käyttöä tai päivittäin
  • Tarkasta letkut vuotojen varalta.
    		•
    100 käyttötunnin välein
  • Tarkasta letkut ja O-renkaat vaurioiden varalta.
    		•

    Viiden ensimmäisen käyttötunnin jälkeen, tarkasta kaikki letkut ja liitännät vuotojen ja vaurioiden varalta. Tarkasta letkunkiristimet ja kiinnityshaarukat. Varmista, että liitännät ovat tiiviitä. Vaihda vaurioituneet osat. Toista tarkastus aina ennen huuhtelujärjestelmän käyttöä.

    Tarkasta kaikki letkut ja O-renkaat 100 käyttötunnin jälkeen. Vaihda vaurioituneet osat.

    Varaosia saa valtuutetulta Toro-jälleenmyyjältä.

    Huuhtelusäiliön hihnojen tarkastus

    HuoltoväliHuoltotoimenpide
    Ensimmäisen käyttötunnin jälkeen
  • Tarkasta huuhtelusäiliön hihnat.
    		•

    Important: Ruiskutussäiliön hihnojen kiinnikkeiden liiallinen kiristäminen saattaa johtaa hihnojen epämuodostumiin ja vaurioihin.

    1. Kun ruiskutusäiliö on täytetty vedellä, tarkasta säiliön hihnat välysten varalta. Jos hihnat ovat löysiä, kiristä hihnojen yläpään kiinnikkeitä, kunnes ne ovat tiukasti kiinni säiliön pinnassa.

      Note: Älä kiristä ruiskutussäiliön hihnoja liikaa.

    2. Tarkasta, että huuhtelusäiliö on tukevasti kiinni oikean- ja vasemmanpuoleisessa huuhtelusäiliön kannattimessa.

      Note: Paranna huuhtelusäiliön kiinnitystä kiristämällä tarvittaessa lukkomutterit, joilla huuhtelusäiliön kannattimet on kiinnitetty ruiskutussäiliön hihnoihin.
