Sempre que necessitar de assistência, peças genuínas Toro ou informações adicionais, entre em contacto com um Distribuidor autorizado ou com o Serviço de assistência Toro, indicando os números de modelo e de série do produto. Figura 1 identifica a localização dos números de série e de modelo do produto.

Figura 1

Note: Determine os lados direito e esquerdo da máquina a partir da posição normal de utilização.

O kit de conformidade UE foi concebido para corresponder aos requisitos de segurança alemães permitindo aos operadores limpar produtos químicos residuais do sistema do pulverizador e limpar a parte exterior da máquina desviando o depósito de produtos químicos. É um kit dedicado para um veículo de aplicação de rega que se destina a ser utilizado por operadores profissionais contratados em aplicações comerciais.

Este produto cumpre todas as diretivas europeias relevantes. Para mais informações, consulte a Declaração de incorporação (DOI) no verso desta publicação.

Leia este manual cuidadosamente para saber como utilizar e efetuar a manutenção do produto de forma adequada. As informações incluídas neste manual podem ajudá-lo, a si e a terceiros, a evitar ferimentos pessoais e danos no produto. Apesar de a Toro conceber e fabricar apenas produtos de elevada segurança, a utilização correta e segura dos mesmos é da exclusiva responsabilidade do utilizador.

Segurança

Este manual identifica potenciais perigos e tem mensagens de segurança identificadas pelo símbolo de alerta de segurança (Figura 2), que identifica perigos que podem provocar ferimentos graves ou mesmo a morte, se não respeitar as precauções recomendadas.

Figura 2

Símbolo de alerta de segurança

Neste manual são ainda utilizados 2 termos para identificar informação importante. Importante chama atenção para informação especial de ordem mecânica e Nota sublinha informação geral que requer atenção especial.

Proceda também à leitura das instruções de segurança e de operação constantes do Manual de utilizador do veículo.

Segurança química

Aviso

As substâncias químicas usadas no sistema de pulverização podem ser perigosas ou tóxicas para si ou outras pessoas presentes, animais, plantas, solos ou outros bens.

Leia atentamente e siga as etiquetas de advertência química e Folhas de dados de material de segurança de todos os produtos químicos usados e proteja-se de acordo com as recomendações do fabricante do produto químico. Por exemplo, utilize o Equipamento de Proteção Pessoal (EPP) incluindo a proteção do rosto e dos olhos, luvas ou outros equipamentos para proteção contra o contacto pessoal com o produto químico.
Tenha em mente que pode ser usado mais do que um produto químico e deve ser consultada a informação sobre cada um.
Recuse operar ou trabalhar no pulverizador se esta informação não estiver disponível!
Antes de trabalhar num sistema de pulverização, certifique-se de que foi lavado três vezes e neutralizado de acordo com as recomendações dos fabricantes dos produtos químicos.
Verifique se existe uma fonte de água limpa e sabão nas proximidades e lave imediatamente qualquer produto químico que entre em contacto consigo.

Esteja devidamente preparado antes de utilizar ou manusear os produtos químicos.
Utilize o químico adequado para o trabalho que vai realizar.
Siga as instruções do fabricante para uma correta aplicação do químico.
Prepare os químicos numa zona bem ventilada.
Utilize óculos ou outro equipamento de proteção tal como indicado pelo fabricante do produto químico. Certifique-se de que a maior parte da pele está protegida durante a utilização dos químicos.
Tenha sempre água limpa à disposição quando encher o tanque de pulverizador.
Não coma, não beba nem fume quando estiver a utilizar os químicos.
Assim que acabar de trabalhar, lave sempre as mãos e outras zonas do corpo expostas ao químico.
Elimine corretamente os químicos inutilizados e os recipientes dos químicos de acordo com as recomendações do fabricante e as normas locais.
Os químicos e os gases dos reservatórios são perigosos; nunca mexa dentro do tanque nem coloque a cabeça sobre a abertura.
Cumpra todos os requisitos locais, estatais e federais para a pulverização de produtos químicos.

Segurança do pulverizador manual

Não aponte o pulverizador manual para pessoas ou animais. Os fluidos a pressão elevada podem penetrar na pele e provocar lesões graves, resultando eventualmente na amputação de membros ou podendo provocar a morte. Os fluidos a temperatura elevada e os produtos químicos podem também provocar queimaduras ou lesões. Em caso de contacto do fluxo de pulverização em qualquer parte do corpo, consulte de imediato um médico familiarizado com lesões resultantes de fluidos injetados.
Não coloque a mão ou qualquer outra parte do corpo em frente do bico de pulverização.
Não abandone o equipamento sempre que este se encontre sob pressão.
Não utilize o pulverizador manual se a tubagem, o bloqueio do gatilho, o bico de pulverização ou qualquer outro componente se encontrar danificado ou em falta.
Não utilize o pulverizador manual se existirem fugas em quaisquer tubos, uniões ou outros componentes.
Não pulverize perto de linhas elétricas; o fluxo da pulverização poderia entrar em contacto com as linhas elétricas e causar um choque elétrico potencialmente fatal.
Não conduza ao efetuar pulverizações com um pulverizador manual.
Utilize luvas de borracha, óculos de segurança e indumentária de proteção integral ao efetuar pulverizações de produtos químicos com o pulverizador manual.
Os raios podem causar ferimentos graves ou morte. Se forem visto raios ou ouvidos trovões na área, não opere a máquina – procure abrigo.

Autocolantes de segurança e de instruções

Os autocolantes de segurança e de instruções são facilmente visíveis e situam-se próximo das zonas de potencial perigo. Substitua todos os autocolantes danificados ou perdidos.

120-0673

Pulverizador de rampa
Depósito de lavagem
Pulverizador manual

120-0687

Válvula, aberta
Válvula, fechada

Instalação

Preparação da máquina

Coloque o carro de rega numa superfície nivelada, engate o travão de parqueamento, desligue a bomba, desligue o motor e retire a chave da ignição.
Drene o conteúdo do depósito para remover qualquer produto químico que se encontre na tubagem. Para mais informações, leia o Manual do utilizador.

Note: Tenha cuidado ao desligar qualquer tubo durante a instalação do kit e tenha à mão um recipiente de recolha para qualquer produto químico que permaneça na tubagem.

Cuidado

Os químicos são perigosos e podem provocar ferimentos.

Antes de utilizar os químicos, leia as instruções das etiquetas e respeite as recomendações e precauções fornecidas pelo fabricante.
Evite o contacto dos químicos com a pele. Caso ocorra qualquer contacto, lave a zona afetada com sabão e água corrente.
Utilize óculos ou outro equipamento de proteção recomendado pelo fabricante.

Montagem do depósito de lavagem

Peças necessárias para este passo:

Parafuso de carroçaria (5/16 x 1 pol.)	2
Suporte da pistola de pulverização	1
Braçadeira	2
Porca de bloqueio flangeada (5/16 pol.)	2
Parafuso de carroçaria (3/8 x 1 pol.)	1
Parafuso de carroçaria (3/8 x 1-1/4 pol.)	2
Porca de bloqueio flangeada	3
Depósito de lavagem	1
Tampão de enchimento	1
União do anteparo	1
Porca flangeada de plástico	1
Retentor	1
União roscada de 90 graus	1
Suporte do depósito de lavagem direito	1
Suporte do tubo	1
Suporte do depósito de lavagem esquerdo	1
Espaçador (3/8 x 1/4 pol.)	1

Retirar o depósito de água limpa

Se estiver cheio com água, esvazie o depósito de água limpa.
Retire os 4 parafusos de cabeça flangeada que fixam o depósito de água limpa ao suporte de montagem (Figura 3).
Figura 3
1. Depósito de água limpa
2. Suporte de montagem
3. Parafusos de cabeça flangeada
Retire o depósito da máquina (Figura 3).

Note: Guarde o depósito de água limpa e os parafusos de cabeça flangeada para instalação em Instalar o depósito de água limpa.

Instalação dos componentes das cintas do depósito de lavagem e suporte da pistola de pulverização

Monte os 2 grampos no suporte da pistola de pulverização (Figura 4) com 2 parafusos de carroçaria (5/16 x 1 pol.) e 2 porcas de bloqueio flangeadas (5/16 pol.).
Figura 4
1. Parafuso de carroçaria (5/16 x 1 pol.)
2. Suporte da pistola de pulverização
3. Braçadeira
4. Porca de bloqueio flangeada (5/16 pol.)

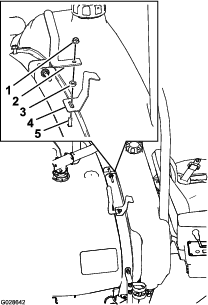

Retire e guarde o parafuso (3/8 x 5 pol.), as anilhas e a porca de bloqueio flangeada que fixam as cintas dianteiras do depósito à parte superior do depósito (Figura 5).

Note: Guarde o parafuso (3/8 x 5 pol.), as anilhas e a porca de bloqueio flangeada; elimine o parafuso de carroçaria curto e a porca de bloqueio que fixam o grampo em R no lugar.
Figura 5
1. Porca de bloqueio
2. Grampo em R
3. Parafuso de carroçaria (curto)
4. Parafuso (3/8 x 5 pol.)
5. Anilha
6. Porca de bloqueio flangeada
7. Cinta de depósito dianteira direita
Coloque um parafuso de carroçaria (3/8 x 1 pol.) nos orifícios superiores interiores da cinta de depósito dianteira esquerda (Figura 6).

Note: Enrosque sem apertar uma porca de bloqueio flangeada no parafuso de carroçaria.
Figura 6
1. Porcas de bloqueio flangeadas (3/8 pol.)
2. Parafuso de carroçaria (3/8 x 1 pol.)
3. Parafusos de carroçaria (3/8 x 1-1/4 pol.)
Coloque um parafuso de carroçaria (3/8 x 1-1/4 pol.) nos orifícios superiores interiores da cinta de depósito dianteira direita (Figura 6).

Note: Enrosque sem apertar uma porca de bloqueio flangeada no parafuso de carroçaria.
Coloque um parafuso de carroçaria (3/8 x 1-1/4 pol.) nos orifícios inferiores exteriores da cinta de depósito dianteira direita (Figura 6).

Note: Enrosque sem apertar uma porca de bloqueio flangeada nos parafusos de carroçaria.
Instale as ferragens da cinta do depósito previamente removidas em 2 para fixar as cintas ao depósito.

Note: Certifique-se de que a porção quadrada dos parafusos de carroçaria assenta na abertura quadrada nas cintas do depósito.

Note: Certifique-se de que as cintas se encontram bem justas ao depósito. Não aperte demasiado as ferragens das cintas do depósito.
Retire a porca de bloqueio flangeada (3/8 pol.) no parafuso de carroçaria inferior exterior na cinta do depósito dianteira direita, monte o suporte da pistola pulverizadora no parafuso de carroçaria e fixe o suporte com a porca de bloqueio flangeada (Figura 7).
Figura 7
1. Parafusos de carroçaria (3/8 x 1-1/4 pol.)
2. Porca de bloqueio flangeada (3/8 pol.)
3. Suporte da pistola de pulverização

Montagem do depósito

Instale a união do anteparo no depósito de lavagem da seguinte forma:
1. Instale o vedante flangeado na união do anteparo (Figura 8).
  Figura 8
  1. União do anteparo
  2. Orifício da forquilha de retenção
  3. Vedante flangeado
2. Ligue um cabo, mais comprido que a altura do depósito, a um dos furos da forquilha de retenção na união do anteparo (Figura 8 e Figura 9)
  Figura 9
  1. Depósito de lavagem
  2. Tampão de enchimento
  3. União do anteparo
  4. Abertura de enchimento, depósito de lavagem.
  5. Fio
  6. Saída (parte inferior do depósito)
3. Retire o tampão do depósito, insira o fio no tubo de enchimento e passe o fio pela saída na parte inferior do depósito (Figura 9).
4. Utilize o fio para orientar a união do anteparo para a saída (Figura 10).
  Figura 10
  1. União do anteparo (fio ligado)
  2. Saída (parte inferior do depósito)
  3. Tampão de enchimento
5. Mova a união do anteparo para a sua posição, certificando-se que a junta flangeada encaixa na parede interior do depósito de lavagem (Figura 10).
6. Prenda a união do anteparo ao depósito de lavagem com a porca flangeada de plástico.

  Note: Retire o fio da união do anteparo.
  Figura 11
  1. Reservatório do depósito de lavagem
  2. União do anteparo (posicionada)
  3. Porca flangeada de plástico
7. Instale uma união roscada de 90° na união do anteparo e fixe a união roscada com um retentor (Figura 12).

  Note: Rode a união roscada de 90° de forma a que fique virada para trás.
  Figura 12
  1. Retentor
  2. União do anteparo
  3. União roscada de 90°
Solte os dois trincos que fixam o resguardo atrás do banco ao chassis e retire o resguardo da máquina (Figura 13).
Figura 13
1. Resguardo
2. Trinco
Retire as duas porcas de bloqueio flangeadas nos parafusos de carroçaria no orifício superior interior nas cintas de depósito dianteiras esquerda e direita.
Alinhe o depósito de lavagem com o depósito do pulverizador, conforme indicado na Figura 14.
Figura 14
1. Suporte do depósito esquerdo (flange ranhurada angulada para baixo da direita para a esquerda)
2. Porca de bloqueio flangeada (3/8 pol.)
3. Parafuso de carroçaria (3/8 x 1 pol.)
Alinhe o suporte do depósito esquerdo no parafuso de carroçaria (3/8 x 1 pol.) nos orifícios superiores interiores da cinta dianteira esquerda (Figura 14).

Note: Certifique-se de que o suporte do depósito está alinhado com o bolso moldado na parte traseira superior do depósito de lavagem.

Note: Volte também a colocar o grampo em R neste momento.
Fixe o suporte do depósito ao parafuso de carroçaria e à cinta (Figura 14) com uma porca de bloqueio flangeada (3/8 pol.).
Alinhe o suporte do tubo, espaçador (3/8 x 1/4 pol.) e o suporte do depósito direito no parafuso de carroçaria (3/8 x 1 pol.) no orifício superior interior da cinta dianteira direita (Figura 15).

Note: Certifique-se de que o suporte do depósito está alinhado com o bolso moldado na parte traseira superior do depósito de lavagem.
Figura 15
1. Porca de bloqueio flangeada (3/8 pol.)
2. Suporte do tubo
3. Espaçador (3/8 x 1/4 pol.)
4. Suporte do depósito direito (flange ranhurada angulada para baixo da esquerda para a direita)
5. Parafuso de carroçaria (3/8 x 1-1/4 pol.)
Fixe o suporte do tubo, o espaçador e o suporte do depósito ao parafuso de carroçaria e à cinta (Figura 15) com uma porca de bloqueio flangeada (3/8 pol.).

Note: Assim que o depósito de lavagem for inicialmente cheio com água, verifique os dispositivos de fixação do suporte do depósito de lavagem e aperte as porcas conforme necessário porque o peso do líquido no depósito pode empurrar o depósito contra a estrutura.

Instalar o depósito de água limpa

Alinhe os orifícios no depósito de água limpa com as ranhuras no suporte de montagem; consulte Figura 3 em Retirar o depósito de água limpa.
Monte o depósito no suporte com os 4 parafusos de cabeça flangeada que retirou no passo 2 de Retirar o depósito de água limpa.
Aperte os parafusos com uma força de 1017 a 1355 N-cm.

Montagem dos bicos de lavagem

Peças necessárias para este passo:

União roscada de 90° (3/4 pol. NPT x 3/4 pol.)	2
Porca flangeada de plástico	2
União do anteparo	2
Bico de lavagem	2
Casquilho	2
Palheta de lavagem	2
Parafuso com olhal	2

Perfurar o depósito principal

Abra o tampão do depósito e remova o cesto de tensão.
Localize as duas marcas de perfuração no depósito principal (Figura 16).
Figura 16
1. Marcas de perfuração
Utilize uma broca de 4 cm para fazer um furo em cada marca de perfuração.

Note: Coloque um recipiente dentro do depósito e por baixo das áreas a serem perfuradas para recolher quaisquer detritos criados durante o corte.

Important: Os detritos deixados no interior de um depósito podem entupir e danificar o sistema de pulverização durante o funcionamento.

Note: Perfurar no sentido contrário ao dos ponteiros do relógio pode facilitar o processo.

Montar os bicos

Note: Aplique fita PTFE nas roscas das uniões roscadas com fita utilizadas nos sistemas do pulverizador e de lavagem.

Instale os dois bicos de lavagem como se mostra na Figura 17.
Figura 17
1. União do anteparo
2. Bico de lavagem
3. Casquilho
4. Palheta de lavagem
5. Parafuso com olhal
Abra a tampa do depósito do pulverizador.
Monte os conjuntos de bicos através dos furos perfurados (Figura 18).
Figura 18
1. União do anteparo
2. Porca flangeada de plástico
3. Conjunto de bicos de lavagem
Na parte superior do depósito, instale as porcas flangeadas de plástico por cima das roscas expostas das uniões do anteparo para os bicos de lavagem (Figura 18).

Note: Certifique-se de que o vedante está bem colocado entre a união do anteparo e o lado inferior do depósito.
Instale uma união roscada de 90° (3/4 pol. NPT x 3/4 pol.) em cada uma das aberturas roscadas dos anteparos do bico de lavagem (Figura 19).
Figura 19
1. União roscada de 90° (3/4 pol. NPT x 3/4 pol.)
2. Conjunto de bicos de lavagem
Alinhe as uniões roscadas de 90° para o meio do lado direito da máquina.

Montagem da bomba de lavagem

Peças necessárias para este passo:

Parafuso de carroçaria (⅜ pol. x 1 pol.)	2
Porcas de bloqueio flangeadas (3/8 pol.)	2
Suporte de montagem da bomba de lavagem	1
União roscada reta (NPT 1/2 pol. x 1/2 pol.)	2
Bico (NPT 1/2 pol.)	1
Filtro de pressão	1
Bomba de lavagem	1
Montagem da válvula	1
Parafuso (1/4 x 1-3/4 pol.)	4
Anilha (¼ pol.)	4
Porca flangeada serrada	4
Gancho pequeno	2

Instalação da montagem da válvula

Retire o parafuso (3/8 x 5 pol.), as anilhas, a porca de bloqueio flangeada e o gancho que fixam as cintas dianteiras traseiras do depósito à parte superior do depósito.

Note: Guarde o parafuso (3/8 x 5 pol.), as anilhas, a porca e o gancho.
Coloque um parafuso de carroçaria (3/8 x 1 pol.) nos orifícios superiores interiores da cinta de depósito traseira direita (Figura 20).

Note: Enrosque sem apertar uma porca de bloqueio flangeada no parafuso de carroçaria.
Figura 20
1. Porca
2. Parafuso de carroçaria
3. Montagem da válvula
4. Contrapino
Coloque um parafuso de carroçaria (3/8 x 1 pol.) nos orifícios inferiores exteriores da cinta de depósito traseira direita (Figura 20).
Instale as ferragens da cinta do depósito previamente removidas em 1 para fixar as cintas ao depósito.

Note: Certifique-se de que a porção quadrada dos parafusos de carroçaria assenta na abertura quadrada nas cintas do depósito.

Note: Certifique-se de que as cintas se encontram bem justas ao depósito. Não aperte demasiado as ferragens das cintas do depósito.
Monte a montagem da válvula nos dois parafusos de carroçaria (3/8 x 1 pol.) utilizando duas porcas de bloqueio flangeadas (Figura 20).

Montar o filtro de pressão e a bomba de lavagem

Note: Aplique fita PTFE nas roscas das uniões roscadas com fita utilizadas nos sistemas do pulverizador e de lavagem.

Monte o bico (NPT 1/2 pol. x 1/2 pol.) na entrada do conjunto do filtro de pressão e na união roscada reta (NPT 1/2 pol. x 1/2 pol.) na saída (Figura 21).

Note: A seta na parte superior do filtro de pressão aponta para o lado da saída da cabeça do filtro.
Figura 21
1. União roscada reta (NPT 1/2 pol. x 1/2 pol.)
2. Filtro de pressão
3. Bico (NPT ½ pol. x ½ pol.)
Monte o conjunto do filtro de pressão na bomba de lavagem no bico (Figura 22).

Note: Quando o bico estiver fixo, certifique-se de que o filtro e a bomba estão alinhados na vertical.
Figura 22
1. Conjunto do filtro de pressão
2. Bomba de lavagem
Fixe a bomba de lavagem e o suporte de montagem da bomba de lavagem à montagem da válvula (Figura 23) com os 4 parafusos (1/4 x 1-3/4 pol.), 4 anilhas (1/4 pol.) e 4 porcas flangeadas serradas (1/4 pol.).
Figura 23
1. Porca flangeada serrada (1/4 pol.)
2. Suporte de montagem da bomba de lavagem
3. Bomba de lavagem
4. Parafuso (1/4 x 1-3/4 pol.)
5. Cobertura da bomba de lavagem
6. Gancho
7. Anilha (1/4 pol.)
8. União roscada reta (NPT 1/2 pol. x 1/2 pol.)
Instale uma união roscada reta (NPT 1/2 pol. x 1/2 pol.) na porta de entrada da bomba de lavagem.
Fixe a cobertura da bomba de lavagem ao suporte de montagem da bomba de lavagem com 2 ganchos.

Montagem e instalação da válvula de 4 vias

Peças necessárias para este passo:

Válvula de 4 vias	1
União roscada reta (NPT 1 pol. x 3/4 pol.)	1
União roscada de 90 graus (NPT 1 pol. x 3/4 pol.)	2
União roscada reta (NPT 3/4 pol. x 1/2 pol.)	1
Bocal redutor (NPT 1 pol. x NPT 3/4 pol.)	1
Suporte da placa	1
Conjunto da montagem da válvula	1
Parafuso (6 mm)	4
Anilha de cabeça chata (6 mm)	4
Porca de bloqueio (6 mm)	4
Porca (⅜ pol.)	2
Parafuso (3/8 pol.)	2

Note: Aplique fita PTFE nas roscas das uniões roscadas com fita utilizadas nos sistemas do pulverizador e de lavagem.

Monte as uniões roscadas de 90°, a união roscada reta (NPT 1 pol. x 3/4 pol.), o bocal redutor e a união roscada reta (NPT 3/4 pol. x 1/2 pol.) na válvula de 4 vias, conforme indicado na Figura 24.

Important: Alinhe as uniões roscadas de 90° conforme indicado na Figura 24.
Figura 24
1. União roscada de 90° (NPT 1 pol. x 3/4 pol.)
2. União roscada reta (NPT 1 pol. x 3/4 pol.)
3. Bocal redutor (NPT 1 pol. x NPT 3/4 pol.)
4. Válvula de 4 vias
5. União roscada reta (NPT 3/4 pol. x 1/2 pol.)
Insira 4 parafusos (6 x 16 mm) e 4 anilhas (6 mm) nas ranhuras da válvula de 4 vias (Figura 25).
Figura 25
1. Válvula de 4 vias
2. Parafuso (6 x 16 mm)
3. Anilha (6 mm)
Instale a válvula de 4 vias na montagem da válvula (Figura 26) com 4 porcas de bloqueio (6 mm).
Figura 26
1. Porca de bloqueio (6 mm)
2. Válvula de 4 vias
3. Anilha
4. Parafuso
Instale o suporte da placa no conjunto de montagem da válvula (Figura 27) com 2 parafusos flangeados (5/16 x 1 pol.) e 2 porcas de bloqueio flangeadas (5/16 pol.).
Figura 27
1. Porcas de bloqueio flangeadas (5/16 pol.)
2. Parafusos flangeados (5/16 x 1 pol.)
3. Suporte da placa

Instalar o interruptor da bomba de lavagem, os conetores da bomba e o fusível

Peças necessárias para este passo:

Fusível, 40 amps	1
Interruptor no painel de instrumentos	1

Montar o interruptor da bomba de lavagem

Incline o banco do operador para a frente e prenda-o com o dispositivo de bloqueio (Figura 28).
Figura 28
1. Dispositivo de bloqueio (banco do operador)
2. Porca de bloqueio flangeada
3. Terminal positivo da bateria
4. Parafuso de carroçaria
5. Cabo positivo da bateria
Retire a porca de bloqueio flangeada, o parafuso de carroçaria e o cabo positivo da bateria da bateria (Figura 28).
Localize a ficha onde vai instalar o interruptor do depósito de lavagem no lado esquerdo na consola (Figura 29).

Note: É a primeira ficha à direita da chave de bloqueio.
Figura 29
1. Furo no painel de instrumentos
2. Interruptor oscilante com 3 posições (8 pinos)
Retire a ficha do lado da consola (Figura 29).
A partir da parte inferior da consola, localize o conetor elétrico com 8 tomadas rotulado Rinse Tank (depósito de lavagem) na cablagem principal.
Retire a braçadeira de plástico que prende o conetor do depósito de lavagem ao conjunto de cabos e passe o conetor pela abertura que fez na consola.
Através da abertura na consola, ligue o conetor de 8 pinos do interruptor oscilante com 3 posições ao conetor do depósito de lavagem com 8 tomadas (Figura 29).
Empurre o interruptor oscilante para a abertura na consola até o interruptor ficar posicionado no lugar.

Ligar o conetor da bomba de lavagem

Ligue o conetor elétrico de 2 tomadas da cablagem da máquina ao conetor elétrico de 2 pinos da bomba de lavagem (Figura 30).
Figura 30
1. Conetor elétrico de 2 pinos (cablagem da máquina)
2. Conetor elétrico de 2 pinos (cablagem da bomba de lavagem)
Pressoone os dois conectores até o trinco no conetor de 2 tomadas ficar bem preso (Figura 30).

Instalar o fusível

No bloco dos fusíveis, retire o fusível de 30 amp (Figura 31).

Figura 31
Na mesma tomada de onde retirou o fusível de 30 amp coloque um fusível de 40 amp (Figura 31).
Ligue o cabo positivo da bateria à bateria (Figura 28).
Baixe o banco do operador (Figura 28).

Instalação da válvula de esfera e conjunto de montagem

Peças necessárias para este passo:

Válvula de esfera	1
União roscada reta (NPT 1-1/4 pol. x 3/4 pol.)	2
Suporte da montagem da válvula	1
Parafuso de cabeça sextavada (5/8 x 5/16 pol.)	2
Parafuso de cabeça sextavada (6/ x 16 mm)	2
Porca de bloqueio (6 mm)	2

Note: Aplique fita PTFE nas roscas das uniões roscadas com fita utilizadas nos sistemas do pulverizador e de lavagem.

Na placa de montagem da rampa para o canal da estrutura direito da máquina, meça para trás 15,2 cm e trace uma linha na montagem da rampa direita que sustenta a secção central da rampa (Figura 32).
Figura 32
1. Montagem da rampa direita (suporta a secção central da rampa)
2. Suporte da válvula de esfera
3. Perfurar com broca de 6,5 mm
4. Linha
5. 15,2 cm
6. Placa de montagem (canal da estrutura direito)
7. Traseira da máquina
Centre os orifícios do suporte da válvula de esfera com a linha que assinalou no passo 1 e centre o suporte na montagem da rampa direita (Figura 32).

Note: Utilize o suporte da válvula de esfera como modelo para perfurar.
Assinale os orifícios no suporte na montagem da rampa direita e faça as marcas.
Utilizando um berbequim e uma broca de 6,5 mm, faça dois furos na estrutura (Figura 32).
Monte a válvula de espera no suporte da válvula de esfera (Figura 33) com 2 parafusos (5/16 x 5/8 pol.).
Figura 33
1. Parafuso (5/16 x -5/8 pol.)
2. Suporte da válvula de esfera
3. União roscada reta (NPT 1-1/4 pol. x 3/4 pol.)
4. Válvula de esfera
Instale a válvula de esfera e o suporte de montagem da válvula na máquina com 2 parafusos de cabeça sextavada (6 x 16 mm) e 2 porcas flangeadas (6 mm) Figura 34.
Figura 34
1. Parafuso de cabeça sextavada (6/ x 16 mm)
2. Porca de bloqueio (6 mm)

Instalar o conjunto em T superior

Peças necessárias para este passo:

Tubo de entrada 2,5 x 66 cm	1
Braçadeira de tubos	2
Encaixe de 90°	2
Anel de retenção grande	4
União em T (superior)	1
Retentor	3
Encaixe redutor	1
Anel de retenção pequeno	1
Tubo de transferência 1,9 x 61 cm	1
Conetor do encaixe	1

Retirar o tubo de entrada

Retire o grampo da flange, a junta, o cotovelo flangeado e o tubo de entrada da cabeça do filtro de pressão (A de Figura 35).

Note: Guarde a junta e o grampo da flange para instalar posteriormente.
Figura 35
1. Tubo de entrada
2. Cotovelo flangeado (máquina)
3. Braçadeira flangeada
4. Junta
5. Cabeça do filtro de pressão
6. Retentor
7. União em T inferior
8. Encaixe reto (tubo de entrada)
Retire a fixação que prende o encaixe reto do tubo de entrada à união em T inferior do sistema de pulverização e retire o tubo de entrada da máquina (B de Figura 35)

Note: Guarde o retentor para instalação em Instalar a união em T superior e o tubo de entrada.
Retire o cotovelo flangeado e a braçadeira de tubos do tubo de entrada (Figura 35).

Note: Guarde o cotovelo e a braçadeira; elimine o tubo de entrada velho e a união roscada reta.

Montar a união em T superior, o tubo de entrada e o tubo da válvula de esfera

Note: Para instalar a união roscada no tubo mais facilmente, aplique uma camada leve de lubrificante sem petróleo, como óleo vegetal, na extremidade roscada da união.

Insira o cotovelo flangeado que retirou no passo 3 de Retirar o tubo de entrada no tubo de entrada 2,5 x 66 cm e fixe o encaixe com a braçadeira que guardou (Figura 36).
Figura 36
1. Cotovelo flangeado (máquina)
2. Braçadeira de tubos
3. Tubo de entrada 2,5 x 66 cm
4. Encaixe de 90°
5. Anel de retenção
6. União em T superior (kit)
7. Retentor
Insira a extremidade roscada de um encaixe de 90° na outra extremidade do tubo de entrada e prenda-a com uma braçadeira de tubos, conforme indicado na Figura 36.

Note: Alinhe a face do cotovelo com a face do encaixe de 90°.
Monte o anel de retenção na ranhura do anel de retenção do encaixe de 90° (Figura 36),
Insira o centro do encaixe de 90° em uma extremidade da união em T superior (Figura 36) e prenda o encaixe à união em T com um retentor.
Instale o anel de retenção grande na ranhura do anel de retenção do encaixe redutor e o anel de retenção pequeno na ranhura do anel de retenção do encaixe de 90° (Figura 37).
Figura 37
1. Anel de retenção (grande)
2. Encaixe redutor
3. Tubo de transferência 1,9 x 61 cm
4. Braçadeira de tubos
5. Encaixe de 90°
6. Retentor
7. Anel de retenção (pequeno)
Instale o encaixe de 90° no centro redutor e prenda os encaixes com um retentor (Figura 37).
Monte o tubo de transferência 1,9 x 61 cm na extremidade roscada do encaixe de 90° e prenda o tubo e o encaixe com uma braçadeira de tubos (Figura 37).

Instalar a união em T superior e o tubo de entrada

Instale 2 anéis de vedação grandes nas ranhuras do anel de vedação em cada extremidade do conetor (Figura 38).
Figura 38
1. Retentor
2. União em T inferior (máquina)
3. Conetor do encaixe
4. Anéis de retenção grandes
Passe a entrada e a união em T superior que montou em Montar a união em T superior, o tubo de entrada e o tubo da válvula de esfera conforme indicado na Figura 39.
Figura 39
1. Tubo de entrada
2. União em T superior
3. Retentor
Instale a união em T superior no conetor e prenda a união e o conetor com o retentor (Figura 39) que retirou no passo 2 de Retirar o tubo de entrada.
Alinhe o cotovelo flangeado e a junta que retirou. Prenda o cotovelo e o tubo com a braçadeira de tubos (Figura 40) que retirou em 3 de Retirar o tubo de entrada.
Figura 40
1. Grampo flangeado
2. Junta
3. Flange (cabeça do filtro de pressão)
4. Flange (união 90º - tubo de entrada)
Fixe o tubo de entrada na cabeça do filtro de pressão com a junta e o grampo flangeado (Figura 40) que retirou em 1 de Retirar o tubo de entrada.

Instalar o tubo entre a união em T superior e a válvula de esfera

Peças necessárias para este passo:

Braçadeira de tubos	1
Retentor	1

Note: Para instalar a união roscada no tubo mais facilmente, aplique uma camada leve de lubrificante sem petróleo, como óleo vegetal, na extremidade roscada da união.

Instale o encaixe redutor na extremidade do tubo de transferência na porta interior da união em T superior (Figura 41).
Figura 41
1. Encaixe de 90°
2. Tubo de transferência 1,9 x 61 cm
3. União em T
4. Retentor
Prenda o encaixe retentor à união em T com um retentor (Figura 41).
Monte a extremidade livre do tubo de transferência por cima da união roscada reta no lado interior da válvula de esfera (Figura 42).
Figura 42
1. Tubo de transferência 1,9 x 61 cm
2. Braçadeira de tubos
3. União roscada reta (válvula de esfera)
Fixe o tubo à união roscada com uma braçadeira de tubos (Figura 42).

Instalação do tubo entre a válvula de esfera e a válvula de 4 vias

Peças necessárias para este passo:

Tubo 1,9 x 76 cm	1
Braçadeira de tubos	2

Note: Para instalar a união roscada no tubo mais facilmente, aplique uma camada leve de lubrificante sem petróleo, como óleo vegetal, na extremidade roscada da união.

Monte a extremidade do tubo 1,9 x 76 cm por cima da união roscada reta no lado exterior da válvula de esfera (Figura 43).
Figura 43
1. União roscada reta
2. Braçadeira de tubos
3. Tubo 1,9 x 76 cm
Fixe o tubo à união roscada com uma braçadeira de tubos (Figura 43).
Monte a extremidade livre do tubo 1,9 x 76 cm por cima da união roscada reta na parte de trás da válvula de 4 vias (Figura 43).
Fixe o tubo à união com uma braçadeira de tubos (Figura 43).

Instalar o tubo entre o conjunto do filtro de pressão e a válvula de 4 vias

Peças necessárias para este passo:

Tubo 1,9 x 61 cm	1
Braçadeira de tubos	2

Note: Para instalar a união roscada no tubo mais facilmente, aplique uma camada leve de lubrificante sem petróleo, como óleo vegetal, na extremidade roscada da união.

Monte o tubo 1,9 x 61 cm por cima da união roscada de 90° no lado interior da válvula de 4 vias (Figura 44).
Fixe o tubo à união com uma braçadeira de tubos (Figura 44).
Figura 44
1. Braçadeira de tubos
2. União roscada de 90°
3. Tubo 1,9 x 61 cm
4. União roscada reta
Monte a extremidade livre do tubo por cima da união roscada reta e prenda o tubo à união com uma braçadeira de tubos (Figura 44).

Instalar os tubos dos bicos de lavagem

Peças necessárias para este passo:

Tubo 1,9 x 48,3 cm	2
Tubo 1,9 x 61 cm	1
União em T	1
Braçadeira de tubos	6

Note: Para instalar a união roscada no tubo mais facilmente, aplique uma camada leve de lubrificante sem petróleo, como óleo vegetal, na extremidade roscada da união.

Monte um tubo 1,9 x 48,3 cm em cada uma das uniões roscadas de 90° nos 2 bicos de lavagem (Figura 45).
Figura 45
1. Uniões roscadas de 90° (bico de lavagem)
2. Braçadeira de tubos
3. Tubo 1,9 x 48,3 cm
4. União roscada em T
Prenda os tubos às uniões roscadas de 90° com braçadeiras de tubos (Figura 45).
Insira a união roscada em T na extremidade livre de cada tubo (Figura 45).
Alinhe a união roscada em T de modo a que o lado da rosca inferior fique encostado ao depósito do pulverizador e prenda os tubos à união em T com 2 braçadeiras de tubos (Figura 45).
Monte um tubo 1,9 x 61 cm por cima da união roscada reta no lado dianteiro da válvula de 4 vias (Figura 46).
Figura 46
1. Braçadeira de tubos
2. União roscada em T
3. União roscada de 90°
4. Tubo 1,9 x 61 cm
Fixe o tubo à união na válvula com uma braçadeira de tubos (Figura 46).
Monte a extremidade livre do tubo na união roscada em T e prenda o tubo à união com uma braçadeira de tubos (Figura 46).

Ligar o tubo e pistola de pulverização

Peças necessárias para este passo:

Tubo 1,3 x 762 cm	1
Pistola de pulverização	1
Braçadeira de tubos	2
União roscada da pistola de pulverização	1

Note: Para instalar a união roscada no tubo mais facilmente, aplique uma camada leve de lubrificante sem petróleo, como óleo vegetal, na extremidade roscada da união.

Monte a união roscada da pistola de pulverização na união na pistola de pulverização (Figura 47).
Monte o tubo 1,3 x 762 cm na união roscada da pistola de pulverização e prenda o tubo à união com uma braçadeira de tubos (Figura 47).
Figura 47
1. Tubo 1,3 x 762 cm
2. Braçadeira de tubos
3. União roscada da pistola de pulverização
4. Pistola de pulverização
Coloque a pistola de pulverização no respetivo suporte, passe o tubo pelo suporte do tubo e passe a extremidade livre do tubo para a válvula de 4 vias, conforme indicado na Figura 48.
Figura 48
1. União roscada reta
2. Braçadeira de tubos
3. Tubo 1,3 x 762 cm
Monte a extremidade livre do tubo na união roscada reta no lado dianteiro da válvula de 4 vias (Figura 48).
Fixe o tubo à união com uma braçadeira de tubos (Figura 48).

Instalação do tubo do depósito de lavagem

Peças necessárias para este passo:

Tubo (45 pol.)	1
Braçadeira de tubos	2
Conduta	1

Note: Para instalar a união roscada no tubo mais facilmente, aplique uma camada leve de lubrificante sem petróleo, como óleo vegetal, na extremidade roscada da união.

Monte o tubo 1,9 x 114 cm na união roscada reta no lado dianteiro da bomba do depósito de lavagem (Figura 49).
Fixe o tubo à união com uma braçadeira de tubos (Figura 49).
Figura 49
1. Conduta de tubo
2. União roscada reta (bomba do depósito de lavagem)
3. Braçadeira de tubos
4. Tubo 1,9 x 114 cm
Passe a conduta de tubo por cima do tubo deixando cerca de 30 cm da extremidade livre do tubo exposta (Figura 49 e Figura 50).
Figura 50
1. Conduta de tubo
2. Tubo 1,9 x 114 cm
3. Braçadeira de tubos
4. União roscada de 90°
Monte a extremidade livre do tubo na união roscada de 90° na parte inferior do depósito de lavagem (Figura 50).
Fixe o tubo na união com uma braçadeira de tubos e termine de envolver a extremidade do tubo com a conduta do tubo (Figura 50).

Instalação dos autocolantes

Peças necessárias para este passo:

Autocolante (120-0673)	1
Autocolante (120–0687)	1

Limpe bem a superfície do suporte da válvula de 4 vias e do suporte da válvula de esfera (Figura 51 e Figura 52).
Figura 51
1. Autocolante 120-0673
2. Suporte da válvula de 4 vias
Figura 52
1. Suporte da válvula de esfera
2. Autocolante 120-0687
Descole a parte posterior do autocolante e coloque os autocolantes na máquina, conforme indicado na Figura 51 e Figura 52.

Funcionamento

Operação do kit de lavagem de depósito

Utilizar o kit de lavagem do depósito cria uma água de lavagem química, uma solução diluída de resíduos de produtos químicos. Em muitos casos é adequado aplicar esta solução nas áreas tratadas. No entanto, antes de o fazer, consulte o fabricante do produto químico para se assegurar de que a aplicação de uma solução diluída das áreas tratadas não afeta negativamente o desempenho do produto.

Important: O kit de lavagem do depósito não se destina a deslocar massas consistentes de pó absorvente ou produtos químicos “hidrossolúveis” que ocorrem quando os produtos não são corretamente introduzidos no depósito principal.

Configurar as válvulas do sistema de lavagem

Note: Não configure as válvulas de forma diferente da indicada abaixo.

Esta é configuração de lavagem do depósito (Figura 53). Utilize esta configuração para pulverizar a água de lavagem pelos bicos de lavagem no depósito.

Note: A válvula de esfera tem de estar nesta posição ao utilizar o sistema de pulverização.

Figura 53

Válvula de 4 vias + Válvula de esfera
Esta é a configuração da pistola de pulverização (Figura 54). Utilize esta configuração para pulverizar a água de lavagem pela pistola de pulverização manual.

Note: A válvula de esfera tem de estar nesta posição ao utilizar o sistema de pulverização.

Figura 54

Válvula de 4 vias + Válvula de esfera
Esta é configuração da rampa (Figura 55). Utilize esta configuração para pulverizar a água de lavagem pelas rampas.

Important: Não ative a válvula de esfera nesta posição quando operar a bomba principal de produtos químicos.

Figura 55

Válvula de 4 vias + Válvula de esfera

Comandos

O kit de lavagem do depósito é controlado por um interruptor de três posições.

Para cima: a bomba de lavagem está ligada, o interruptor bloqueia na posição superior, o temporizador é ativado.
Neutro: a bomba de lavagem está desligada e o interruptor está na posição média.
Para baixo: a bomba de lavagem está ligada, o interruptor tem de ser mantido na posição inferior, o temporizador não é ativado.

Figura 56

Cima, Ligado ou posição de lavagem temporizada
Neutro, posição Off (desligada)
Down (Para baixo), On (Ligado) ou posição de lavagem momentânea

Pressionando o interruptor Up (Para cima) engata a lavagem temporizada. A bomba ativa-se durante 60 segundos e bombeia cerca de 1/3 do conteúdo do depósito de lavagem para o depósito principal. Durante este tempo, o interruptor fica na posição superior. Após 60 segundos, a bomba pára de funcionar. O interruptor permanece na posição para cima até que seja movido para a posição central ou neutra.

Quando o interruptor se encontra na posição Neutra, a energia não é fornecida para a bomba e o kit de lavagem está desligado.

Pressionando o interruptor Down (Para baixo) engata a lavagem momentânea. A energia é fornecida para a bomba durante o tempo em que o interruptor é mantido pressionado. Liberte a pressão e o interruptor move-se para a posição Neutra e não é fornecida energia para a bomba. Enquanto o interruptor for mantido pressionado na posição inferior, a bomba funciona.

Enchimento do depósito

Voltar a colocar a tampa

Desligue a bomba de pulverização, leve o pulverizador para uma superfície nivelada e engate o travão de estacionamento.
Desligue o motor e retire a chave da ignição.
Retire a tampa do depósito de lavagem e encha o depósito com cerca de 66 litros de água limpa.
Coloque a tampa no tubo de enchimento do depósito de lavagem.

Important: O depósito de lavagem de 66 litros só se destina a ser cheio com água limpa. A introdução de qualquer outra substância no depósito de lavagem pode causar um risco de segurança e/ou danos na máquina.

Utilizar o ciclo de lavagem

Utilizar o ciclo de lavagem permite que o veículo se mova durante os processos de lavagem.

Coloque o pulverizador numa superfície nivelada, engate o travão de estacionamento, desligue a bomba, desligue o motor e retire a chave da ignição.
Retire a tampa do depósito de lavagem e encha o depósito com cerca de 66 litros de água limpa. Voltar a colocar a tampa

Important: O depósito de lavagem de 66 litros só se destina a ser cheio com água limpa. A introdução de qualquer outra substância no depósito de lavagem pode causar um risco de segurança e/ou danos na máquina.
Ligue a bomba de lavagem acionando o interruptor da bomba de lavagem da seguinte forma:
- Pressione o interruptor para cima para engatar a lavagem temporizada.
- Pressione e mantenha premido o interruptor para acionar manualmente a bomba durante o tempo pretendido.
Assim que a bomba tiver transferido 22 litros de água para o depósito do pulverizador, o utilizador pode utilizar o interruptor de agitação do sistema de pulverização para fazer circular água limpa no agitador.
Retire a água de lavagem química do depósito do pulverizador através de um dos seguintes procedimentos:

Important: Elimine a água de lavagem química como exigido pelos regulamentos federais, estatais e locais
- Pulverize através da rampa até que o depósito principal esteja vazio.
- Drene o conteúdo do depósito principal para um recipiente adequado e elimine a solução diluída como exigido pelos regulamentos federais, estatais e locais.
Repita os passos 2 a 5 para 2 ciclos adicionais.

Manutenção

Inspecionar o filtro da bomba de lavagem

Intervalo de assistência	Procedimento de manutenção
Após as pimeiras 5 horas	Inspecione o filtro da bomba de lavagem
A cada 50 horas	Inspecione o filtro da bomba de lavagem

Verifique o filtro para ver se existem sinais de danos. Substitua se encontrar algum dano.

Inspecione o sistema de lavagem para ver se existem fugas e danos

Intervalo de assistência	Procedimento de manutenção
Após as pimeiras 5 horas	Verifique se os tubos se encontram danificados.
Em todas as utilizações ou diariamente	Verifique se existem fugas nos tubos.
A cada 100 horas	Inspecione os tubos e anéis de retenção para ver se estão danificados.

Após as primeiras 5 horas de operação, inspecione todos os tubos e ligações para ver se existem fugas ou sinais de danos. Inspecione as abraçadeiras de tubos e forquilhas de retenção. Verifique se todas as ligações estão bem presas. Substitua todas as peças danificadas. Repita esta inspeção antes de cada utilização do sistema de lavagem.

Após 100 horas de funcionamento, inspecione todos os tubos e anéis de retenção. Substitua todas as peças danificadas.

Contacte o seu representante autorizado para obter as peças de substituição.

Inspeção das cintas do depósito de pulverização

Intervalo de assistência	Procedimento de manutenção
Após a primeira hora	Verifique as cintas do depósito de lavagem.

Important: Apertar demasiado os dispositivos de fixação que prendem as cintas do depósito de pulverização pode deformar e danificar as cintas.

Quando o depósito de pulverização estiver cheio de água, verifique se existe alguma folga nas cintas. Se as cintas tiverem folga, aperte os dispositivos de fixação na parte de cima das cintas até que fiquem justas ao depósito.

Note: Não aperte demasiado as cintas do depósito de pulverização.
Verifique se o suporte do depósito de lavagem direito e esquerdo segura bem o depósito de lavagem.

Note: Aperte a porca de bloqueio que prende os suportes do depósito de lavagem às cintas do depósito de pulverização conforme necessário para prender o depósito de lavagem.

Kit de conformidade UE

Pulverizador de relva Multi Pro® 1750 2015 e posterior

Model No. 41155-Serial No. 315000001 and Up

Segurança

Segurança química

Aviso

Segurança do pulverizador manual

Autocolantes de segurança e de instruções

Instalação

Preparação da máquina

Cuidado

Montagem do depósito de lavagem

Retirar o depósito de água limpa

Instalação dos componentes das cintas do depósito de lavagem e suporte da pistola de pulverização

Montagem do depósito

Instalar o depósito de água limpa

Montagem dos bicos de lavagem

Perfurar o depósito principal

Montar os bicos

Montagem da bomba de lavagem

Instalação da montagem da válvula

Montar o filtro de pressão e a bomba de lavagem

Montagem e instalação da válvula de 4 vias

Instalar o interruptor da bomba de lavagem, os conetores da bomba e o fusível

Montar o interruptor da bomba de lavagem

Ligar o conetor da bomba de lavagem

Instalar o fusível

Instalação da válvula de esfera e conjunto de montagem

Instalar o conjunto em T superior

Retirar o tubo de entrada

Montar a união em T superior, o tubo de entrada e o tubo da válvula de esfera

Instalar a união em T superior e o tubo de entrada

Instalar o tubo entre a união em T superior e a válvula de esfera

Instalação do tubo entre a válvula de esfera e a válvula de 4 vias

Instalar o tubo entre o conjunto do filtro de pressão e a válvula de 4 vias

Instalar os tubos dos bicos de lavagem

Ligar o tubo e pistola de pulverização

Instalação do tubo do depósito de lavagem

Instalação dos autocolantes

Funcionamento

Operação do kit de lavagem de depósito

Configurar as válvulas do sistema de lavagem

Comandos

Enchimento do depósito

Utilizar o ciclo de lavagem

Manutenção

Inspecionar o filtro da bomba de lavagem

Inspecione o sistema de lavagem para ver se existem fugas e danos

Inspeção das cintas do depósito de pulverização
