EU-conformiteitsset

MultiPro® 1750 gazonspuitmachine uit 2015 of later

Model No. 41155-Serial No. 315000001 and Up

Als u service, originele Toro onderdelen of aanvullende informatie nodig hebt, kunt u contact opnemen met een erkende servicedealer of met de klantenservice van Toro. U dient hierbij altijd het modelnummer en het serienummer van het product te vermelden. Figuur 1 geeft de plaats van het modelnummer en het serienummer van het product aan.

g028646

Figuur 1

Note: Bepaal vanuit de normale bedieningspositie de linker- en rechterzijde van de machine.

De EU-conformiteitsset werd ontwikkeld om te voldoen aan de Duitse veiligheidsvereisten. De set maakt het mogelijk voor bestuurders om achtergebleven chemische stoffen te verwijderen uit het spuitsysteem en de machine aan de buitenkant te reinigen waarbij de chemische tank wordt gemeden. Het is een speciale set voor een gazonspuitvoertuig, die bedoeld is voor gebruik door professionele bestuurders en voor commerciële toepassingen.

Dit product voldoet aan alle relevante Europese richtlijnen. Zie voor meer informatie de inbouwverklaring aan het einde van deze handleiding.

Lees deze handleiding zorgvuldig, zodat u weet hoe u de machine op de juiste wijze kunt gebruiken en onderhouden. De informatie in deze handleiding kan u en anderen helpen letsel en schade te voorkomen. Hoewel Toro veilige producten ontwerpt en fabriceert, blijft u verantwoordelijk voor het juiste en veilige gebruik van de machine.

Veiligheid

Er worden in deze handleiding een aantal mogelijke gevaren en een aantal veiligheidsberichten genoemd (Figuur 2) met de volgende veiligheidssymbolen, die duiden op een gevaarlijke situatie die zwaar lichamelijk letsel of de dood tot gevolg kan hebben wanneer de veiligheidsvoorschriften niet in acht worden genomen.

g000502

Figuur 2

  1. Veiligheidssymbool

Er worden in deze handleiding nog 2 woorden gebruikt om uw aandacht op bijzondere informatie te vestigen. Belangrijk attendeert u op bijzondere technische informatie en Opmerking duidt algemene informatie aan die bijzondere aandacht verdient.

Lees ook de veiligheidsinstructies en gebruiksaanwijzingen in de Gebruikershandleiding van de machine.

Chemische veiligheid

Waarschuwing

Chemische stoffen die worden gebruikt in het spuitsysteem kunnen gevaarlijk en giftig voor de gebruiker, omstanders, dieren, planten, de bodem of eigendommen zijn.

  • U moet de waarschuwingsetiketten en de Veiligheidsinformatiebladen voor alle gebruikte chemische stoffen zorgvuldig lezen en in acht nemen en uzelf beschermen volgens de instructies van de fabrikant van de chemische stoffen. Bijvoorbeeld, draag geschikte persoonlijke beschermende uitrusting zoals gezichts- en oogbescherming, handschoenen of andere voorzieningen ter bescherming tegen lichamelijk contact met chemische stoffen.

  • Denk eraan dat er meerdere chemische stoffen kunnen zijn gebruikt, en zorg ervoor dat u informatie over elke stof krijgt.

  • Weiger de machine te gebruiken of te bedienen als deze informatie niet beschikbaar is!

  • Voordat u een spuitsysteem in gebruik neemt, moet het systeem drie keer zijn gespoeld en geneutraliseerd volgens de instructies van de fabrikant(en) van de chemische stoffen.

  • Controleer of er voldoende water en zeep in de nabijheid is, en als u in contact komt met chemische stoffen, moet u deze onmiddellijk afspoelen.

  • Zorg ervoor dat een goede training hebt gekregen voordat u omgaat met chemische stoffen.

  • Gebruik de juiste chemische stof voor het werk.

  • Houd u aan de instructies van de fabrikant voor het veilig gebruik van de chemische stof.

  • Zorg voor een goede ventilatie van de ruimte waar u werkt met chemische stoffen.

  • Draag een veiligheidsbril of andere beschermende uitrusting volgens de instructies van de fabrikant van de chemische stoffen. Zorg ervoor dat uw huid zoveel mogelijk is bedekt als u chemische stoffen gebruikt.

  • Zorg ervoor dat er schoon water voorhanden is, in het bijzonder als u de spuittank vult.

  • Niet eten, drinken of roken als u met chemische stoffen werkt.

  • Was altijd uw handen en onbedekte lichaamsdelen zo snel mogelijk nadat u de werkzaamheden hebt beëindigd.

  • Voer ongebruikte chemische stoffen en verpakkingen voor chemische stoffen af volgens de instructies van de fabrikant en de plaatselijk geldende voorschriften.

  • Chemische stoffen en dampen in de tank zijn gevaarlijk; blijf altijd buiten de tank en houd uw hoofd nooit boven of in de opening.

  • Volg alle plaatselijke vereisten met betrekking tot het spuiten van chemische stoffen op.

De handspuitmachine veilig gebruiken

  • Richt de handspuitmachine nooit op mensen of dieren. Vloeistoffen die onder hoge druk staan, kunnen door de huid heen dringen en ernstig letsel veroorzaken. Dit kan leiden tot amputatie of de dood. Hete vloeistoffen en chemicaliën kunnen ook brandwonden of ander letsel veroorzaken. Al een lichaamsdeel in contact komt met een straal spuitvloeistof, moet onmiddellijk een arts worden gewaarschuwd die bekend is met verwondingen waarbij vloeistof is geïnjecteerd.

  • Houd uw hand of een ander lichaamsdeel nooit vóór de spuitdop.

  • Haal altijd de druk van de machine als u niet aanwezig bent.

  • Gebruik de handspuitmachine nooit als de slang, de vergrendeling van de trekker, de spuitdop of een ander onderdeel is beschadigd of ontbreekt.

  • Gebruik de handspuitmachine nooit als slangen, fittingen of andere onderdelen lekken.

  • Niet spuiten in de nabijheid van elektriciteitslijnen; de stroom kan er contact mee maken en u een dodelijke elektrische schok geven.

  • Rij nooit als u spuit met een handspuitmachine.

  • Draag rubberen handschoenen, een veiligheidsbril en een pak dat het hele lichaam beschermt als u chemicaliën spuit met een handspuitmachine.

  • Bliksem kan ernstig of dodelijk letsel veroorzaken. Als u bliksem ziet of donder hoort in het gebied, gebruik de machine dan niet; ga schuilen.

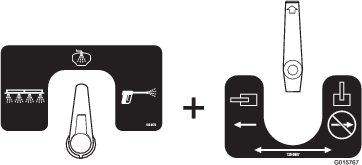

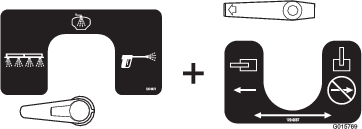

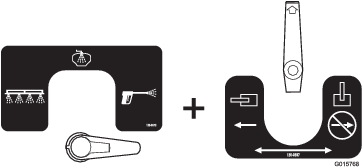

Veiligheids- en instructiestickers

Graphic

Veiligheidsstickers en veiligheidsinstructies zijn gemakkelijk zichtbaar voor de bestuurder en bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of verdwenen stickers.
decal120-0673

120-0673

  1. Spuiten met spuitbomen
  2. Spoeltank
  3. Handmatig spuiten
decal120-0687

120-0687

  1. Klep open
  2. Klep gesloten

Montage

De machine klaarmaken

  1. Parkeer de spuitmachine op een horizontaal oppervlak, stel de parkeerrem in werking, schakel de pomp uit, zet de motor af en verwijder het sleuteltje uit het contact.

  2. Laat de inhoud van de tank weglopen om chemicaliën in de leidingen te verwijderen. Raadpleeg de Gebruikershandleiding voor meer informatie.

    Note: Wees voorzichtig als u slangen afkoppelt tijdens de installatie van deze set, en zorg ervoor dat u een emmer bij de hand hebt om chemicaliën die in de slang achtergebleven zijn op te vangen.

Voorzichtig

Chemische stoffen zijn gevaarlijk en kunnen lichamelijk letsel veroorzaken.

  • Lees de aanwijzingen op het fabrieksetiket voordat u gaat werken met chemische stoffen, en neem alle aanbevelingen en voorzorgsmaatregelen van de fabrikant in acht.

  • Zorg ervoor dat uw huid niet in contact komt met chemische stoffen. Als dit toch gebeurt, moet u de desbetreffende plek grondig afspoelen met zeep en schoon water.

  • Draag een veiligheidsbril of andere beschermende uitrusting volgens de aanbevelingen van de fabrikant van de chemische stoffen.

De spoeltank plaatsen

Benodigde onderdelen voor deze stap:

Slotbout (5/16" x 1")2
Spuitpistoolbeugel1
Klem 2
Flensborgmoer (5/16 inch)2
Slotbout (3/8 x 1 inch)1
Slotbout (3/8 x 1-1/4")2
Flensborgmoer3
Spoeltank1
Dop van vulbuis1
Tussenschotfitting1
Plastic flensmoer1
Borgclip1
90º geribde fitting1
Beugel van spoeltank, rechts1
Slangbevestiging1
Beugel van spoeltank, links1
Afstandsstuk (3/8 x 1/4")1

Watertank verwijderen

  1. Laat de watertank indien nodig leeglopen.

  2. Verwijder de 4 flenskopbouten waarmee de watertank is bevestigd aan de montagebeugel (Figuur 3).

    g029035

    Figuur 3

    1. Watertank
    2. Montagebeugel
    3. Flenskopbouten

  3. Verwijder de tank van de machine (Figuur 3).

    Note: Bewaar de watertank en de flenskopbouten voor montage in De watertank monteren.

De bevestigingsmaterialen voor de banden van de spoeltank en de beugel van het spuitpistool monteren

  1. Bevestig de 2 klemmen aan de beugel van het spuitpistool (Figuur 4); gebruik hierbij 2 slotbouten (5/16 x 1 inch) en 2 flensborgmoeren (5/16 inch).

    g028623

    Figuur 4

    1. Slotbout (5/16 x 1 inch)
    2. Spuitpistoolbeugel
    3. Klem
    4. Flensborgmoer (5/16 inch)

  2. Verwijder en bewaar de bout (3/8 x 5 inch), ringen en flensborgmoer waarmee de voorste banden van de tank vastzitten bovenaan de tank (Figuur 5).

    Note: Bewaar de bout (3/8 x 5"), ringen en flensborgmoer; gooi de korte slotbout en de borgmoer weg waarmee de R-klem vastzit.

    g028626

    Figuur 5

    1. Borgmoer
    2. R-klem
    3. Slotbout (kort)
    4. Bout (3/8 x 5 inch)
    5. Ring
    6. Flensborgmoer
    7. Band van de tank rechts vooraan

  3. Monteer een slotbout (3/8 x 1 inch) in de binnenste, bovenste gaten van de voorste band van de tank, aan de linkerkant (Figuur 6).

    Note: Draai losjes een flensborgmoer (3/8 inch) op de slotbout.

    g028625

    Figuur 6

    1. Flensborgmoeren (3/8 inch)
    2. Slotbout (3/8 x 1 inch)
    3. Slotbouten (3/8 x 1-1/4 inch)

  4. Monteer 1 slotbout (3/8 x 1-1/4 inch) in de binnenste, bovenste gaten van de voorste band van de tank, aan de rechterkant (Figuur 6).

    Note: Draai losjes een flensborgmoer (3/8 inch) op de slotbout.

  5. Monteer 1 slotbout (3/8 x 1-1/4 inch) in de buitenste, onderste gaten van de voorste band van de tank, aan de rechterkant (Figuur 6).

    Note: Draai losjes een flensborgmoer (3/8 inch) op de slotbouten.

  6. Plaats de bevestigingen van de band van de tank die u verwijderd hebt in 2 om de banden te bevestigen aan de tank.

    Note: Zorg ervoor dat de vierkante gedeelten van de slotbouten in de vierkante gaten van de banden van de tank zitten.

    Note: Zorg ervoor dat de banden gelijk komen met de tank. Zet de bevestigingen van de band niet te vast.

  7. Verwijder de flensborgmoer (3/8 inch) van de onderste, buitenste slotbout aan de voorste band van de tank aan de rechterkant. Monteer de spuitpistoolbeugel op de slotbout en bevestig de beugel met de flensborgmoer (Figuur 7).

    g028624

    Figuur 7

    1. Slotbouten (3/8 x 1-1/4 inch)
    2. Flensborgmoer (3/8 inch)
    3. Spuitpistoolbeugel

De tank plaatsen

  1. Monteer de fitting van het schot als volgt op de spoeltank:

    1. Monteer de flenszitting op de tussenschotfitting (Figuur 8).

      g028628

      Figuur 8

      1. Tussenschotfitting
      2. Gat bevestigingsvork
      3. Flenszitting

    2. Maak een kabel die langer is dan de hoogte van de tank vast aan een van de gaten van de bevestigingsvork in de fitting van het schot (Figuur 8 en Figuur 9).

      g014228

      Figuur 9

      1. Spoeltank
      2. Dop van vulbuis
      3. Tussenschotfitting
      4. Vulopening, spoeltank.
      5. Kabel
      6. Opening (onderkant van de tank)

    3. Verwijder de tankdop, steek de draad door de vulbuis en steek de draad door de opening onderaan de tank (Figuur 9).

    4. Gebruik de draad om de tussenschotfitting naar de opening te leiden (Figuur 10).

      g014229

      Figuur 10

      1. Fitting van schot (kabel vastgemaakt)
      2. Opening (onderkant van de tank)
      3. Dop van vulbuis

    5. Beweeg de fitting van het schot op zijn plaats en zorg ervoor dat de flenspakking op zijn plaats zit tegen de binnenwand van de spoeltank (Figuur 10).

    6. Bevestig de schotfitting aan de spoeltank met een kunststof flensmoer.

      Note: Verwijder de draad uit de tussenschotfitting.

      g014230

      Figuur 11

      1. Carter van de spoeltank
      2. Tussenschotfitting (geplaatst)
      3. Plastic flensmoer

    7. Monteer een geribde fitting van 90°op de tussenschotfitting en bevestig de geribde fitting met een borgclip (Figuur 12).

      Note: Draai de geribde fitting van 90° zo dat ze naar achteren wijst.

      g014260

      Figuur 12

      1. Borgclip
      2. Tussenschotfitting
      3. Geribde fitting van 90°

  2. Maak de 2 sluitinge los waarmee de beschermkap achter de stoel bevestigd is aan het chassis, en verwijder de beschermkap van de machine (Figuur 13).

    g028641

    Figuur 13

    1. Beschermkap
    2. Sluiting

  3. Verwijder de 2 flensborgmoeren bij de slotbouten van het bovenste, binnenste gat van de voorste banden van de tank, zowel links als rechts.

  4. Lijn de spoeltank uit met de spuittank; zie Figuur 14.

    g028643

    Figuur 14

    1. Linker tankbeugel (flens met opening maakt een neerwaartse hoek van rechts naar links)
    2. Flensborgmoer (3/8 inch)
    3. Slotbout (3/8 x 1 inch)

  5. Lijn de linker tankbeugel uit met de slotbout (3/8 x 1 inch) in de binnenste, bovenste gaten van de voorste band, aan de linkerkant (Figuur 14).

    Note: Zorg ervoor dat de tankbeugel uitgelijnd is met het vakje dat bovenaan in het achterste gedeelte van de spoeltank aangebracht is.

    Note: Plaats ook de R-klem terug.

  6. Bevestig de tankbeugel aan de slotbout en de band (Figuur 14) met een flensborgmoer (3/8").

  7. Lijn de slangbevestiging, afstandsring (3/8 x 1/4") en rechter tankbeugel uit op de slotbout (3/8 x 1") aan het bovenste, binnenste gat van de voorste band van de tank. (Figuur 15).

    Note: Zorg ervoor dat de tankbeugel uitgelijnd is met het vakje dat bovenaan in het achterste gedeelte van de spoeltank aangebracht is.

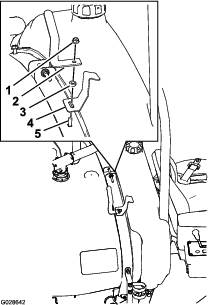

    g028642

    Figuur 15

    1. Flensborgmoer (3/8 inch)
    2. Slangbevestiging
    3. Afstandsstuk (3/8 x 1/4")
    4. Rechter tankbeugel (flens met opening maakt een neerwaartse hoek van links naar rechts)
    5. Slotbout (3/8 x 1-1/4")

  8. Bevestig de slangbevestiging, afstandsring en tankbeugel aan de slotbout en de band (Figuur 15) met een flensborgmoer (3/8 inch).

Note: Wanneer u de spoeltank voor het eerst hebt gevuld met water, dient u het bevestigingsmateriaal van de spoeltankbeugels te controleren en de moeren indien nodig aan te draaien. Het gewicht van de vloeistof in de tank kan ervoor zorgen dat de tank dichter tegen de tank aan gaat zitten.

De watertank monteren

  1. Lijn de gaten in de watertank uit met de openingen in de montagebeugel; zie Figuur 3 in Watertank verwijderen.

  2. Monteer de tank op de beugel; gebruik hierbij de 4 flenskopbouten die u verwijderd hebt in stap 2 van Watertank verwijderen.

  3. Draai de bouten vast met een torsie van 1017 tot 1355 N·cm.

De spoelmonden monteren

Benodigde onderdelen voor deze stap:

90° geribde fitting (3/4" NPT x 3/4")2
Plastic flensmoer2
Tussenschotfitting2
Spoelmond2
Draaibus2
Spoelklep2
Borstbout2

Een gat in de hoofdtank boren

  1. Open het deksel van de tank en verwijder de filtermand.

  2. Zoek de 2 boorpunten op de hoofdtank (Figuur 16).

    g022212

    Figuur 16

    1. Boorpunten

  3. Gebruik een gatenzaag van 4 cm om een gaatje te boren op de daartoe bestemde punten.

    Note: Plaats een opvangbak in de tank en onder de plaatsen waar u gaat boren om boorafval op te vangen.

    Important: Afval dat in de tank achterblijft kan het spuitsysteem verstoppen en beschadigen tijdens bedrijf.

    Note: Linksom boren maakt het boren gemakkelijker.

De spuitdoppen monteren

Note: Breng teflontape aan rond de tapse schroefdraden van de fittings die gebruikt worden in het spuit- en spoelsysteem.

  1. Monteer de 2 spoelmonden zoals wordt getoond in Figuur 17.

    g022281

    Figuur 17

    1. Tussenschotfitting
    2. Spoelmond
    3. Draaibus
    4. Spoelklep
    5. Borstbout

  2. Open het deksel van de spuittank.

  3. Monteer de geassembleerde spoelmonden door de boorgaten (Figuur 18).

    g022282

    Figuur 18

    1. Tussenschotfitting
    2. Plastic flensmoer
    3. Geassembleerde spoelmond

  4. Breng de plastic flensmoeren bovenaan de tank aan over de zichtbare schroefdraden van de tussenschotfittings voor de spoelmonden (Figuur 18).

    Note: Zorg ervoor dat de pakking goed op haar plaats zit en niet uitsteekt tussen de tussenschotfitting en de onderzijde van de tank.

  5. Monteer een geribde fitting van 90° (3/4" NPT x 3/4 inch) op elk van de schroefdraadgaten van de tussenschotten van de spoelmonden (Figuur 19).

    g022283

    Figuur 19

    1. 90° geribde fitting (3/4" NPT x 3/4 inch)
    2. Geassembleerde spoelmond

  6. Richt de geribde fittingen van 90° naar het midden van de rechterkant van de machine.

De spoelpomp plaatsen

Benodigde onderdelen voor deze stap:

Slotbout (3/8 x 1 inch)2
Flensborgmoeren (3/8 inch)2
Bevestigingsbeugel van spoelpomp1
Rechte geribde fitting (1/2 inch NPT x 1/2 inch)2
Nippel (1/2 inch NPT)1
Drukfilter1
Spoelpomp1
Klepbevestiging1
Bout (1/4 x 1-3/4 inch)4
Ring (¼")4
Gekartelde flensmoer4
Kleine R-pen2

De klepbevestiging plaatsen

  1. Verwijder de bout (3/8 x 5 inch), ringen, flensborgmoer en R-pen waarmee de achterste rechterbanden van de tank vastzitten bovenaan de tank.

    Note: Bewaar de bout (3/8 x 5 inch), ringen, flensborgmoer en R-pen.

  2. Monteer 1 slotbout (3/8 x 1 inch) in de binnenste, bovenste gaten van de achterste band van de tank, aan de rechterkant (Figuur 20).

    Note: Draai losjes een flensborgmoer (3/8 inch) op de slotbout.

    g024697

    Figuur 20

    1. Moer
    2. Slotbout
    3. Klepbevestiging
    4. R-pen

  3. Monteer 1 slotbout (3/8 x 1 inch) in de buitenste, onderste gaten van de achterste band van de tank, aan de rechterkant (Figuur 20).

  4. Plaats de bevestigingen van de band van de tank die u verwijderd hebt in 1 om de banden te bevestigen aan de tank.

    Note: Zorg ervoor dat de vierkante gedeelten van de slotbouten in de vierkante gaten van de banden van de tank zitten.

    Note: Zorg ervoor dat de banden gelijk komen met de tank. Zet de bevestigingen van de band niet te vast.

  5. Monteer de klepbevestiging op de 2 slotbouten (3/8 x 1 inch); gebruik hierbij 2 flensborgmoeren (Figuur 20).

Het drukfilter en de spoelpomp monteren

Note: Breng teflontape aan rond de tapse schroefdraden van de fittings die gebruikt worden in het spuit- en spoelsysteem.

  1. Monteer de nippel (1/2" NPT x 1/2 inch) in de ingang van het drukfilter en de rechte geribde fitting (1/2" NPT x 1/2 inch) in de uitgang (Figuur 21).

    Note: De pijl bovenaan het drukfilter wijst naar de uitgangszijde van de filterkop.

    g024704

    Figuur 21

    1. Rechte geribde fitting (1/2 inch NPT x 1/2 inch)
    2. Drukfilter
    3. Nippel (½" NPT x ½")

  2. Breng het drukfilter aan op de spoelpomp bij de nippel (Figuur 22).

    Note: Als de nippel vastgedraaid is, moeten het filter en de pomp verticaal uitgelijnd zijn.

    g025034

    Figuur 22

    1. Drukfilter
    2. Spoelpomp

  3. Bevestig de spoelpomp en de bevestigingsbeugel van de spoelpomp aan de klepbevestiging (Figuur 23); gebruik hierbij de 4 bouten (1/4 x 1-3/4 inch), 4 ringen (1/4 inch) en 4 gekartelde flensmoeren (1/4 inch).

    g025042

    Figuur 23

    1. Gekartelde flensmoer (1/4 inch)
    2. Bevestigingsbeugel van spoelpomp
    3. Spoelpomp
    4. Bout (1/4 x 1-3/4 inch)
    5. Deksel van spoelpomp
    6. R-pen
    7. Ring (1/4 inch)
    8. Rechte geribde fitting (1/2 inch NPT x 1/2 inch)

  4. Monteer een rechte geribde fitting (1/2" NPT x 1/2 inch) in de ingaande poort van de spoelpomp.

  5. Beestig het deksel van de spoelpomp met de 2 R-pennen aan de bevestigingsbeugel van de spoelpomp.

De vierwegklep monteren en plaatsen

Benodigde onderdelen voor deze stap:

Vierwegklep1
Rechte geribde fitting (1" NPT x 3/4 inch)1
Geribde fitting van 90 graden (1" NPT x 3/4 inch)2
Rechte geribde fitting (3/4" NPT x 1/2 inch)1
Verloopfitting (1" NPT x 3/4" NPT)1
Beugel voor frontplaat1
Klepbevestiging1
Bout (6 mm)4
Platte ring (6 mm)4
Borgmoer (6 mm)4
Moer (⅜")2
Bout (3/8 inch)2

Note: Breng teflontape aan rond de tapse schroefdraden van de fittings die gebruikt worden in het spuit- en spoelsysteem.

  1. Monteer de geribde fittings van 90°, de rechte geribde fitting (1" NPT x 3/4"), de verloopfitting en de rechte geribde fitting (3/4" NPT x 1/2") in de vierwegklep; zie Figuur 24.

    Important: Lijn de geribde fittings van 90° uit; zie Figuur 24.

    g024698

    Figuur 24

    1. 90° geribde fitting (1" NPT x 3/4 inch)
    2. Rechte geribde fitting (1" NPT x 3/4 inch)
    3. Verloopfitting (1" NPT x 3/4" NPT)
    4. Vierwegklep
    5. Rechte geribde fitting (3/4" NPT x 1/2 inch)

  2. Plaats 4 bouten (6 x 16 mm) and 4 ringen (6 mm) in de openingen van de vierwegklep (Figuur 25).

    g015856

    Figuur 25

    1. Vierwegklep
    2. Bout (6 x 16 mm)
    3. Ring (6 mm)

  3. Bevestig de vierwegklep aan de klepbevestiging (Figuur 26) met 4 borgmoeren (6 mm).

    g024703

    Figuur 26

    1. Borgmoer (6 mm)
    2. Vierwegklep
    3. Ring
    4. Bout

  4. Monteer de beugel van de frontplaat op de klepbevestiging (Figuur 27) met 2 flensbouten (5/16 x 1 inch) en 2 flensborgmoeren (5/16 inch).

    g024700

    Figuur 27

    1. Flensborgmoeren (5/16 inch)
    2. Flensbouten (5/16 x 1 inch)
    3. Beugel voor frontplaat

De spoelpompschakelaar, de pompaansluitingen en de zekering monteren

Benodigde onderdelen voor deze stap:

Zekering, 40 A1
Schakelaar voor dashboard1

De spoelpompschakelaar plaatsen

  1. Kantel de bestuurdersstoel naar voren en zet hem vast met de steunstang (Figuur 28).

    g028652

    Figuur 28

    1. Steunstang van bestuurdersstoel
    2. Flensborgmoer
    3. Pluspool
    4. Slotbout
    5. Pluskabel van de accu

  2. Verwijder de flensborgmoer, slotbout en pluskabel van de accu (Figuur 28).

  3. Zoek de plug waar u de spoeltankschakelaar zult monteren aan de linkerzijde van de bedieningseenheid (Figuur 29).

    Note: Het is de eerste plug aan de rechterkant van de vergrendelschakelaar.

    g022218

    Figuur 29

    1. Gat in dashboard
    2. Tuimelschakelaar met 3 standen (8 pinnen)

  4. Verwijder de plug van de zijkant van de bedieningseenheid (Figuur 29).

  5. Zoek onder de bedieningseenheid de connector met 8 contacten in de hoofdkabelset die aangeduid is met Rinse Tank.

  6. Verwijder de plastic kabelbinder waarmee de spoeltankconnector is bevestigd aan de draadbundel en leid de connector naar de opening die u gemaakt hebt in de bedieningseenheid.

  7. Sluit de connector met 8 pinnen van de tuimelschakelaar met 3 standen door de opening in de bedieningseenheid aan op de spoeltankconnector met 8 contacten (Figuur 29).

  8. Druk de schakelaar in de opening van de bedieningseenheid tot de schakelaar op zijn plaats klikt.

De spoelpompconnector aansluiten

  1. Lijn de connector met 2 contacten van de kabelboom voor de machine uit met de connector met 2 pinnen voor de spoelpomp (Figuur 30).

    g028990

    Figuur 30

    1. Connector met 2 contacten (kabelboom van de machine)
    2. Connector met 2 pennen (kabelboom van spoelpomp)

  2. Druk de 2 connectors samen tot de sluiting in de connector met 2 contacten vastklikt (Figuur 30).

De zekering plaatsen

  1. Verwijder de zekering van 30 A uit de zekeringhouder (Figuur 31).

    g028653

    Figuur 31

  2. Breng op de plaats waar u de zekering van 30 A verwijderd hebt een zekering van 40 A aan (Figuur 31).

  3. Sluit de pluskabel weer op de accu aan (Figuur 28).

  4. Laat de bestuurdersstoel zakken (Figuur 28).

De kogelklep en bevestiging plaatsen

Benodigde onderdelen voor deze stap:

Kogelklep1
Rechte geribde fitting (1-1/4 inch NPT x 3/4 inch)2
Bevestigingsbeugel van klep1
Zeskantbout (5/16 x 5/8 inch)2
Zeskantbout (6 x 16 mm)2
Borgmoer (6 mm)2

Note: Breng teflontape aan rond de tapse schroefdraden van de fittings die gebruikt worden in het spuit- en spoelsysteem.

  1. Ga naar de spuitboommontageplaat voor het rechterframekanaal van de machine. Meet 15,2 cm naar achteren en breng een lijn aan over de rechterspuitboombevestiging die het middelste spuitboomgedeelte ondersteunt (Figuur 32).

    g028695g028696

    Figuur 32

    1. Rechterspuitboombevestiging (ondersteunt het middelste spuitboomgedeelte)
    2. Beugel van kogelklep
    3. Boor en bit van 6,5 mm
    4. Lijn
    5. 15,2 cm
    6. Bevestigingsplaat (rechterframekanaal)
    7. Achterkant van de machine

  2. Centreer de openingen in de beugel van de kogelklep op de lijn die u aangebracht hebt in stap 1. Centreer de beugel op de rechterspuitboombevestiging (Figuur 32).

    Note: Gebruik de beugel van de kogelklep als boorsjabloon.

  3. Markeer de gaten in de beugel op de rechterspuitboombevestiging en breng met een centerpons een gat aan op de plaats van de markeringen.

  4. Maak 2 gaten in het frame met behulp van een boor van 6,5 mm (Figuur 32).

  5. Monteer de kogelklep op de beugel van de kogelklep (Figuur 33); gebruik hierbij 2 bouten (5/16 x 5/8").

    g024826

    Figuur 33

    1. Bout (5/16 x 5/8 inch)
    2. Beugel van kogelklep
    3. Rechte geribde fitting (1-1/4" NPT x 3/4 inch)
    4. Kogelklep

  6. Bevestig de kogelklep en de bevestigingsbeugel van de klep met 2 zeskantbouten (6 x 16 mm) en 2 flensmoeren (6 mm) aan de machine (Figuur 34).

    g024828

    Figuur 34

    1. Zeskantbout (6 x 16 mm)
    2. Borgmoer (6 mm)

Het bovenste T-stuk plaatsen

Benodigde onderdelen voor deze stap:

Ingaande slang 2,5 x 66 cm1
Slangklem2
90° naaffitting2
Grote O-ring4
T-fitting (boven)1
Borgclip3
Verloopnaaf1
Kleine O-ring1
Overbrengingsslang 1,9 x 61 cm1
Naafconnector1

De inlaatslang verwijderen

  1. Verwijder de flensklem, pakking, de elleboog met flens en de inlaatslang van de drukfilterkop (A van Figuur 35).

    Note: Bewaar de pakking en de flensklem om deze later opnieuw te monteren.

    g028611

    Figuur 35

    1. Inlaatslang eenheid
    2. Elleboog met flens (machine)
    3. Flensklem
    4. Pakking
    5. Drukfilterkop
    6. Borgschroef
    7. Onderste T-fitting
    8. Rechte naaffitting (inlaatslang)

  2. Verwijder de borgschroef waarmee de rechte naaffitting van de inlaatslang is bevestigd aan de onderste T-fitting van het spuitsysteem en verwijder de inlaatslang van de machine (B van Figuur 35)

    Note: Bewaar de borgclip om deze later te monteren in De bovenste T-fitting en de inlaatslang monteren.

  3. Verwijder de elleboog met flens en de slangklem van de inlaatslang (Figuur 35).

    Note: Bewaar de elleboog met flens en de slangklem; gooi de oude inlaatslang en de rechte geribde fitting weg.

De bovenste T-fitting, inlaatslang en kogelklepslang monteren

Note: Breng een laagje niet-aardoliegebaseerd smeermiddel, zoals plantaardige olie, aan op het geribde uiteinde van de fitting om de geribde fitting gemakkelijker te monteren in de slang.

  1. Steek de elleboog met flens die u verwijderd hebt in stap 3 van De inlaatslang verwijderen in de inlaatslang van 2,5 x 66 cm en bevestig de fitting met de klem die u bewaard hebt (Figuur 36)

    g029027

    Figuur 36

    1. Elleboog met flens (machine)
    2. Slangklem
    3. Ingaande slang 2,5 x 66 cm
    4. 90° naaffitting
    5. O-ring
    6. Bovenste T-fitting (set)
    7. Borgclip

  2. Steek het geribde uiteinde van een naaffitting van 90° in het andere uiteinde van de inlaatslang en bevestig met een slangklem; zie Figuur 36.

    Note: Lijn het platte vlak van de elleboog uit met het platte vlak van de naaffitting van 90°.

  3. Monteer een O-ring in de O-ringgroef van de naaffitting van 90° (Figuur 36)

  4. Steek de naaf van de fitting van 90° in een uiteinde van de bovenste T-fitting (Figuur 36) en bevestig de naaffitting met een borgclip aan de T-fitting.

  5. Monteer de grote O-ring in de O-ringgroef van de verloopnaaf, en de kleine O-ring in de O-ringgroef van de naaffitting van 90° (Figuur 37).

    g029028

    Figuur 37

    1. O-ring (groot)
    2. Verloopnaaf
    3. Overbrengingsslang 1,9 x 61 cm
    4. Slangklem
    5. 90° naaffitting
    6. Borgclip
    7. O-ring (klein)

  6. Monteer de naaffitting van 90° in de verloopnaaf en bevestig de fittings met een borgclip (Figuur 37).

  7. Monteer de overbrengingsslang van 1,9 x 61 cm op het geribde uiteinde van een naaffitting van 90° en bevestig de slang en de fitting met een slangklem (Figuur 37).

De bovenste T-fitting en de inlaatslang monteren

  1. Monteer de 2 grote O-ringen in de O-ringgroeven aan weerszijden van de naafconnector (Figuur 38)

    g029031

    Figuur 38

    1. Borgschroef
    2. Onderste T-fitting (machine)
    3. Naafconnector
    4. Grote O-ringen

  2. Leid de inlaat- en de bovenste T-fitting die u gemonteerd hebt in De bovenste T-fitting, inlaatslang en kogelklepslang monteren zoals wordt getoond in Figuur 39.

    g029032

    Figuur 39

    1. Inlaatslang
    2. Bovenste T-fitting
    3. Borgclip

  3. Monteer de bovenste T-fitting op de naafconnector en bevestig de fitting en de connector met de borgclip (Figuur 39) die u verwijderd hebt in stap 2 van De inlaatslang verwijderen.

  4. Lijn de elleboog met flens en de pakking die u verwijderd hebt uit. Bevestig de elleboog met flens aan de slang met de slangklem (Figuur 40) die u verwijderd hebt in 3 van De inlaatslang verwijderen.

    g028699

    Figuur 40

    1. Flensklem
    2. Pakking
    3. Flens (drukfilterkop)
    4. Flens (90°-fitting - inlaatslang)

  5. Bevestig de inlaatslang aan de drukfilterkop met de pakking en de flensklem (Figuur 40) die u hebt verwijderd in 1 van De inlaatslang verwijderen.

De slang tussen de bovenste T-fitting en de kogelklep monteren

Benodigde onderdelen voor deze stap:

Slangklem1
Borgclip1

Note: Breng een laagje niet-aardoliegebaseerd smeermiddel, zoals plantaardige olie, aan op het geribde uiteinde van de fitting om de geribde fitting gemakkelijker te monteren in de slang.

  1. Monteer de verloopnaaf aan het uiteinde van de overbrengingsslang op de binnenste poort van de bovenste T-fitting (Figuur 41).

    g029033

    Figuur 41

    1. 90° naaffitting
    2. Overbrengingsslang 1,9 x 61 cm
    3. T-fitting
    4. Borgclip

  2. Bevestig de verloopnaaf met een borgclip aan de T-fitting (Figuur 41).

  3. Monteer het vrije uiteinde van de overbrengingsslang over de rechte geribde fitting aan de binnenzijde van de kogelklep (Figuur 42).

    g029034

    Figuur 42

    1. Overbrengingsslang 1,9 x 61 cm
    2. Slangklem
    3. Rechte geribde fitting (kogelklep)

  4. Bevestig de slang aan de geribde fitting met behulp van een slangklem (Figuur 42).

De slang tussen de kogelklep en de vierwegklep plaatsen

Benodigde onderdelen voor deze stap:

Slang 1,9 x 76 cm1
Slangklem2

Note: Breng een laagje niet-aardoliegebaseerd smeermiddel, zoals plantaardige olie, aan op het geribde uiteinde van de fitting om de geribde fitting gemakkelijker te monteren in de slang.

  1. Monteer het uiteinde van de slang van 1,9 x 76 cm over de rechte geribde fitting aan de buitenzijde van de kogelklep (Figuur 43).

    g029025

    Figuur 43

    1. Rechte geribde fitting
    2. Slangklem
    3. Slang 1,9 x 76 cm

  2. Bevestig de slang aan de geribde fitting met behulp van een slangklem (Figuur 43).

  3. Monteer het vrije uiteinde van de slang van 1,9 x 76 cm over de rechte geribde fitting aan de achterzijde van de vierwegklep (Figuur 43).

  4. Bevestig de slang aan de fitting met behulp van een slangklem (Figuur 43).

De slang tussen het drukfilter en de vierwegklep plaatsen

Benodigde onderdelen voor deze stap:

Slang 1,9 x 61 cm1
Slangklem2

Note: Breng een laagje niet-aardoliegebaseerd smeermiddel, zoals plantaardige olie, aan op het geribde uiteinde van de fitting om de geribde fitting gemakkelijker te monteren in de slang.

  1. Monteer de slang van 1,9 x 61 cm over de geribde fitting van 90° aan de binnenzijde van de vierwegklep (Figuur 44).

  2. Bevestig de slang aan de fitting met behulp van een slangklem (Figuur 44).

    g029024

    Figuur 44

    1. Slangklem
    2. 90° geribde fitting
    3. Slang 1,9 x 61 cm
    4. Rechte geribde fitting

  3. Monteer het vrije uiteinde van de slang over de rechte geribde fitting en bevestig de slang met een slangklem aan de fitting (Figuur 44).

De slangen van de spoelmonden monteren

Benodigde onderdelen voor deze stap:

Slang van 1,9 x 48,3 cm2
Slang 1,9 x 61 cm1
T-fitting1
Slangklem 6

Note: Breng een laagje niet-aardoliegebaseerd smeermiddel, zoals plantaardige olie, aan op het geribde uiteinde van de fitting om de geribde fitting gemakkelijker te monteren in de slang.

  1. Monteer een slang van 1,9 x 48,3 cm op elk van de geribde fittings van 90° aan de 2 spoelmonden (Figuur 45).

    g028989

    Figuur 45

    1. 90° geribde fittings (spoelmond)
    2. Slangklem
    3. Slang van 1,9 x 48,3 cm
    4. Geribde T-fitting

  2. Bevestig de slangen met slangklemmen aan de geribde fittings van 90° (Figuur 45).

  3. Steek de geribde T-fitting in het vrije uiteinde van elke slang (Figuur 45).

  4. Lijn de geribde T-fitting zo uit dat de zijkant van de onderste ribbel gelijk komt met de spuittank, en bevestig de slangen met 2 slangklemmen aan de T-fitting (Figuur 45).

  5. Monteer een slang van 1,9 x 61 cm over de rechte geribde fitting aan de voorzijde van de vierwegklep (Figuur 46).

    g029026

    Figuur 46

    1. Slangklem
    2. Geribde T-fitting
    3. 90° geribde fitting
    4. Slang 1,9 x 61 cm

  6. Bevestig de slang aan de fitting van de klep met behulp van een slangklem (Figuur 46).

  7. Monteer het vrije uiteinde van de slang over de geribde T-fitting en bevestig de slang met een slangklem aan de fitting (Figuur 46).

De spuitslang en het spuitpistool aansluiten

Benodigde onderdelen voor deze stap:

Slang 1,3 x 762 cm1
Spuitpistool1
Slangklem2
Geribde fitting van spuitpistool1

Note: Breng een laagje niet-aardoliegebaseerd smeermiddel, zoals plantaardige olie, aan op het geribde uiteinde van de fitting om de geribde fitting gemakkelijker te monteren in de slang.

  1. Monteer de geribde fitting van het spuitpistool op de fitting in het spuitpistool (Figuur 47).

  2. Monteer de slang van 1,3 x 762 cm op de geribde fitting van het spuitpistool en bevestig de slang met een slangklem aan de fitting (Figuur 47).

    g029045

    Figuur 47

    1. Slang 1,3 x 762 cm
    2. Slangklem
    3. Geribde fitting van spuitpistool
    4. Spuitpistool

  3. Plaats het spuitpistool in de beugel van het spuitpistool, leid de slang rond de slangbevestiging en leid het vrije uiteinde van de slang naar de vierwegklep; zie Figuur 48.

    g028988

    Figuur 48

    1. Rechte geribde fitting
    2. Slangklem
    3. Slang 1,3 x 762 cm

  4. Monteer het vrije uiteinde van de slang op de rechte geribde fitting aan de voorzijde van de vierwegklep (Figuur 48).

  5. Bevestig de slang aan de fitting met behulp van een slangklem (Figuur 48).

De slang van de spoeltank plaatsen

Benodigde onderdelen voor deze stap:

Slang van 45 inch1
Slangklem2
Buis1

Note: Breng een laagje niet-aardoliegebaseerd smeermiddel, zoals plantaardige olie, aan op het geribde uiteinde van de fitting om de geribde fitting gemakkelijker te monteren in de slang.

  1. Monteer de slang van 1,9 x 114 cm op de rechte geribde fitting aan de voorzijde van de tankspoelpomp (Figuur 49).

  2. Bevestig de slang aan de fitting met een slangklem (Figuur 49).

    g028986

    Figuur 49

    1. Slangbuis
    2. Rechte geribde fitting (tankspoelpomp)
    3. Slangklem
    4. Slang 1,9 x 114 cm

  3. Schuif de slangbuis over de slang; zorg ervoor dat ongeveer 30 cm van het vrije uiteinde van de slang zichtbaar blijft (Figuur 49 en Figuur 50).

    g028987

    Figuur 50

    1. Slangbuis
    2. Slang 1,9 x 114 cm
    3. Slangklem
    4. 90° geribde fitting

  4. Monteer het vrije uiteinde van de slang op de geribde fitting van 90°, onderaan de spoeltank (Figuur 50).

  5. Bevestig de slang aan de fitting; gebruik hierbij een slangklem. Zorg ervoor dat het uiteinde van de slang nu volledig in de slangbuis zit (Figuur 50).

Stickers aanbrengen

Benodigde onderdelen voor deze stap:

Sticker (120-0673)1
Sticker (120–0687)1

  1. Maak het oppervlak van de beugel van de vierwegklep en de beugel van de kogelklep grondig schoon (Figuur 51 en Figuur 52).

    g029029

    Figuur 51

    1. Sticker 120-0673
    2. Beugel van vierwegklep
    g029046

    Figuur 52

    1. Beugel van kogelklep
    2. Sticker 120-0687

  2. Maak de sticker los van zijn schutvel en breng de stickers aan op de machine; zie Figuur 51 en Figuur 52.

Gebruiksaanwijzing

Bediening van tankspoelset

Als u de reinigingsset met spoeltank gebruikt, ontstaat een spoelresidu, een verdunde oplossing van achtergebleven chemische stoffen. Vaak kan het geen kwaad om het spoelresidu te gebruiken op de behandelde gebieden. Vraag bij de fabrikant van de chemische stof na of het gebruik van een verdunde oplossing op de behandelde gebieden geen ongunstige invloed heeft op de werking van het product.

Important: De tankspoelset is niet bedoeld voor het losmaken van spuitpoeder of in water oplosbare chemische stoffen die samengeklonterd zijn doordat chemische stoffen niet op de juiste manier in de hoofdtank zijn gebracht.

De kleppen voor het spoelsysteem configureren

Note: Configureer de kleppen enkel op hieronder getoonde manier.

  • Dit is de spoelconfiguratie voor de tank (Figuur 53). Gebruik deze configuratie om water uit de spoelmonden in de tank te spuiten.

    Note: De kogelklep moet zich in deze positie bevinden als u het spuitsysteem gebruikt.

    g015767

    Figuur 53

    Vierwegklep + kogelklep

  • Dit is de spuitpistoolconfiguratie (Figuur 54). Gebruik deze configuratie om water uit het handspuitpistool te spuiten.

    Note: De kogelklep moet zich in deze positie bevinden als u het spuitsysteem gebruikt.

    g015768

    Figuur 54

    Vierwegklep + kogelklep

  • Dit is de spuitboomconfiguratie (Figuur 55). Gebruik deze configuratie om water uit de spuitbomen te spuiten.

    Important: Zet de kogelklep niet in deze positie als u de chemische hoofdpomp gebruikt.

    g015769

    Figuur 55

    Vierwegklep + kogelklep

Bediening

De tankspoelset wordt bediend met behulp van een schakelaar met 3 standen.

  • Boven: de spoelpomp staat aan, de schakelaar wordt vergrendeld in de bovenste stand en de vertragingstimer wordt geactiveerd.

  • Neutraal: de spoelpomp staat uit en de schakelaar staat in de middelste stand.

  • Beneden: de spoelpomp staat aan, de schakelaar dient in de onderste stand gehouden te worden en de vertragingstimer wordt niet geactiveerd.

g025038

Figuur 56

  1. Boven, aan of getimede spoelstand
  2. Midden, uitstand
  3. Beneden, aan of tijdelijke spoelstand

De schakelaar omhoog bewegen activeert een getimede spoeling. De pomp wordt gedurende 60 seconden geactiveerd en pompt ongeveer een derde van de inhoud van de spoeltank naar de hoofdtank. Gedurende deze spoeling blijft de schakelaar in de bovenste stand. Na 60 seconden wordt de pomp uitgeschakeld. De schakelaar blijft in de bovenste stand tot hij op de middelste stand wordt ingesteld.

Als de schakelaar zich in de neutraalstand bevindt, krijgt de pomp geen stroom en staat de spoelset uit.

De schakelaar omlaag bewegen activeert een tijdelijke spoeling. De pomp wordt voorzien van stroom zolang de schakelaar zich in de onderste stand bevindt. Als u de schakelaar loslaat, gaat deze naar de middelste stand. De pomp krijgt geen stroom meer. Zolang u de schakelaar in de onderste stand houdt, blijft de pomp ingeschakeld.

De tank vullen

Plaats de dop terug

  1. Schakel de spuitpomp uit, zet de spuitmachine op een gelijke ondergrond en stel de parkeerrem in werking.

  2. Zet de motor af en haal het sleuteltje uit het contact.

  3. Verwijder de dop van de spoeltank en vul de tank met ongeveer 66 liter schoon water.

  4. Plaats de dop op de vulbuis van de spoeltank.

Important: De spoeltank van 66 l mag alleen gevuld worden met schoon water. De spoeltank vullen met een andere stof kan gevaarlijk zijn en/of de machine beschadigen.

De spoelcyclus gebruiken

Gebruik van de spoelcyclus laat toe dat het voertuig beweegt tijdens het spoelen.

  1. Parkeer de spuitmachine op een horizontaal oppervlak, stel de parkeerrem in werking, schakel de pomp uit, zet de motor af en verwijder het sleuteltje uit het contact.

  2. Verwijder de dop van de spoeltank en vul de tank met ongeveer 66 l schoon water. Plaats de dop terug

    Important: De spoeltank van 66 l mag alleen gevuld worden met schoon water. De spoeltank vullen met een andere stof kan gevaarlijk zijn en/of zal de machine beschadigen.

  3. Schakel de spoelpomp in met de spoelpompschakelaar; ga als volgt te werk:

    • Zet de schakelaar omhoog voor een getimede spoeling.

    • Houd de schakelaar naar beneden gedrukt om de pomp handmatig voor de gewenste tijd in te schakelen.

  4. Zodra de spoelpomp 22 l water naar de spuittank heeft gepompt, kan de gebruiker de mengschakelaar van het spuitsysteem gebruiken om het schone water in de mengcyclus te brengen.

  5. Verwijder het spoelresidu uit de spuittank; ga daarbij op 1 van de volgende manieren te werk:

    Important: Voer het spoelresidu af overeenkomstig de voorschriften die in uw land gelden.

    • Spuit u het spoelresidu door de spuitbomen tot de hoofdtank leeg is.

    • Laat de inhoud van de hoofdtank in een geschikte opvangbak vloeien en voer de verdunde oplossing af volgens de in uw land geldende voorschriften.

  6. Herhaal stap 2 tot 5 voor nog eens 2 cyclussen.

Onderhoud

Het spoelpompfilter controleren

OnderhoudsintervalOnderhoudsprocedure
Na de eerste 5 bedrijfsuren
  • Controleer het spoelpompfilter
    		•
    Om de 50 bedrijfsuren
  • Controleer het spoelpompfilter
    		•

    Controleer het filter op schade. Vervang het filter als het beschadigd is.

    Het spoelsysteem controleren op lekken en schade

    OnderhoudsintervalOnderhoudsprocedure
    Na de eerste 5 bedrijfsuren
  • Controleer de slangen op schade.
    		•
    Bij elk gebruik of dagelijks
  • Controleer de slangen op lekken.
    		•
    Om de 100 bedrijfsuren
  • Controleer de slangen en O-ringen op schade.
    		•

    Na de eerste 5 bedrijfsuren dient u alle slangen en verbindingen te controleren op lekken en tekenen van beschadiging. Controleer de slangklemmen en bevestigingsvorken. Controleer of alle verbindingen stevig vast zitten. Vervang beschadigde onderdelen. Voer deze controle uit elke keer voordat u gebruikmaakt van het spoelsysteem.

    Controleer na 100 bedrijfsuren alle slangen en O-ringen. Vervang beschadigde onderdelen.

    Voor vervangende onderdelen neemt u contact op met uw erkende Toro dealer.

    De banden van de spuittank controleren

    OnderhoudsintervalOnderhoudsprocedure
    Na het eerste bedrijfsuur
  • Controleer de banden van de spoeltank.
    		•

    Important: Draai het materiaal waarmee de band van de spuittank bevestigd is niet te vast: anders kan vervorming optreden en kunnen de banden beschadigd raken.

    1. Zodra u de spuittank hebt gevuld met water, gaat u na of er speling is op de banden van de tank. Als de banden los zitten, zet u de bevestigingen bovenaan de banden vaster tot ze gelijk zijn met het oppervlak van de tank.

      Note: Zet de banden van de spuittank niet te vast.

    2. Controleer of de linker- en rechterbeugel van de spoeltank deze stevig bevestigen.

      Note: Draai de borgmoeren waarmee de beugels van de spoeltank bevestigd zijn aan de spuittank vast indien dat nodig is om de spoeltank te bevestigen.
