Lampsats för EU

1. Parkera maskinen på en plan yta.

2. Koppla in parkeringsbromsen.

3. Stäng av motorn och ta ut nyckeln.

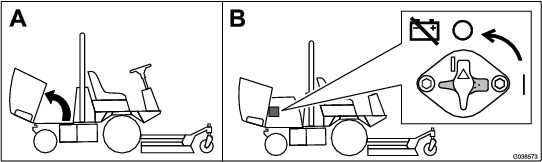

Figur 1

Vrid bortkopplingsbrytaren för batteriet till det AVSTäNGDA läget.

Figur 2

Delar som behövs till detta steg:

1. Ta bort de sex skruvarna i konsolen och ta bort panelen (Figur 3).



   Figur 3

   1. Blinkersomkopplare
   2. Varningsomkopplare
   3. Panel
   4. Bult (6)

2. Koppla bort kontakterna från varningsomkopplaren och blinkersomkopplaren (Figur 3).

3. Ta bort pluggen från kontrollpanelen och montera omkopplaren (Figur 4).



   Figur 4

   1. Brytare
   2. Dekal för extrabroms
   3. Plugg

4. Fäst dekalen för extrabromsen ovanför omkopplaren (Figur 4).

5. Anslut det nya kablaget till varningsbrytaren, blinkersomkopplaren och extrabromsomkopplaren (Figur 5).



   Figur 5

   1. Anslut till extrabromsomkopplaren.
   2. Anslut till blinkersomkopplaren.
   3. Anslut till varningsomkopplaren.
   4. Anslut till huvudkablaget.
   5. Anslut till lampströmskontakten för EU på huvudkablaget.

6. Anslut kablaget till maskinens huvudkablage inuti konsolen (Figur 5).

7. Montera panelen (Figur 3).

Delar som behövs till detta steg:

1. Koppla bort kablaget från alla befintliga strålkastare.

2. Avlägsna strålkastarna och spara lamporna och fästdonen.

3. Avlägsna och kassera fästena från strålkastarna (Figur 6).

4. Använd fästdonen som du avlägsnade och montera vänster respektive höger lampfäste i de befintliga hålen på framsidan av förarplattformen (Figur 6).

5. Använd de befintliga fästdonen från strålkastarenheten och montera strålkastarna på de vänstra och högra lampfästena (Figur 6).

6. Montera hylsorna på lampornas monteringsfästen (Figur 6).

7. Dra kablaget genom undersidan av lampfästena och ut genom hylsorna.

8. Anslut kablaget till respektive strålkastare.

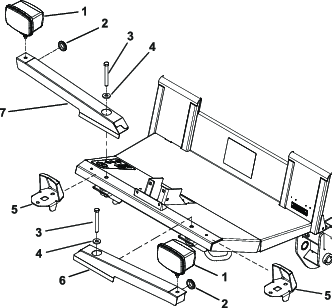

   Figur 6

   1. Befintlig strålkastare
   2. Hylsa
   3. Skruven som togs bort tidigare
   4. Brickan som togs bort tidigare
   5. Avlägsna och kassera det befintliga fästet.
   6. Vänster lampfäste
   7. Höger lampfäste

Delar som behövs till detta steg:

1. Koppla bort kablaget från alla befintliga strålkastare.

2. Avlägsna strålkastarna och spara fästdonen.

3. Avlägsna och kassera det befintliga fästet.

4. Montera hylsorna på lampornas monteringsfästen.

5. Montera varje strålkastarfäste på hytten med en skruv (½ x 1 tum), en mutter (½ tum), en skruv (¼ x ¾ tum) och en mutter (¼ tum) enligt Figur 7.

6. Avlägsna fästdonen från strålkastarenheterna och använd dem för att montera strålkastarna på fästena.

7. Dra kablaget genom undersidan av lampfästena och ut genom hylsorna.

8. Anslut kablaget till respektive strålkastare (Figur 7).

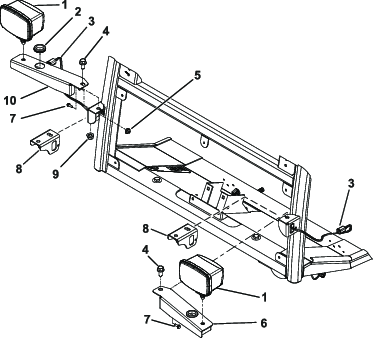

   Figur 7

   1. Strålkastare
   2. Hylsa
   3. Kablage
   4. Skruv (½ x 1 tum)
   5. Mutter (¼ tum)
   6. Monteringsfäste för vänster strålkastare
   7. Skruv (¼ x ¾ tum)
   8. Avlägsna och kassera det befintliga fästet.
   9. Mutter (½ tum)
   10. Monteringsfäste för höger strålkastare

Delar som behövs till detta steg:

1. Avlägsna kåpan under den bakre stötfångaren (Figur 8).



   Figur 8

   Sedd underifrån

   1. Kåpa under den bakre stötfångaren

2. Avlägsna den befintliga varningsskylten samt monteringsröret från den bakre stötfångaren (Figur 9).

   Note: Avlägsna inte skruvarna från stötfångaren.

3. Kapa kabelbandet som håller fast kabeln till registreringsskyltbelysningen.

4. Använd fästdonen för att montera skyltfästet på stötfångaren (Figur 9).

5. Montera de två hastighetsmuttrarna i fyrkanten på fästet till registreringsskylten.

6. Montera fästet till registreringsskylten på skyltfästet med två vagnsskruvar (¼ x ⅝ tum) och två muttrar (¼ tum).

7. Dra kabeln till registreringsskyltbelysningen och anslut den till lampan.

8. Montera registreringsskyltbelysningen på fästet till registreringsskylten med två skruvar (nr 10 x ¾ tum) och hastighetsmuttrarna i fästet till registreringsskylten.



   Figur 9

   1. Varningsskylt
   2. Befintlig skruv
   3. Skylt
   4. Skruv (nr 10 x ¾ tum)
   5. Registreringsskyltbelysning
   6. Vagnsskruv (¼ x ⅝ tum)
   7. Fäste till registreringsskylt
   8. Hastighetsmutter
   9. Skyltens monteringsfäste
   10. Mutter (¼ tum)
   11. Befintliga skruvar

9. Fäst en dekal på fästet till registreringsskylten (Figur 9).

Delar som behövs till detta steg:

1. Koppla bort kablaget från båda bakljusen.

2. Ta bort bakljusen från maskinen .

3. Avlägsna och kassera fästena och fästdonen från den bakre stötfångaren (Figur 10).

4. Avlägsna de två nedre skruvarna (½ x 1 ¼ tum), på båda sidorna, som fäster stötfångaren till maskinramen.

5. Montera ett tappfäste på båda sidorna av maskinen med två skruvar (½ x 1 ½ tum) enligt Figur 10.

6. Montera ett lampfäste på varje tappfäste med sex skruvar (¼ x ¾ tum) och sex muttrar (¼ tum).

7. Montera det vänstra och högra rörfästet på respektive lampfäste med fyra vagnsskruvar (5/16 x ¾ tum) och fyra muttrar (5/16 tum).

8. Montera det vänstra och högra lamphöljet på det vänstra respektive högra rörfästet (Figur 10).

9. Fäst lamphöljena vid rörfästena med två vagnsskruvar (¼ x ⅝ tum) och två muttrar (¼ tum).

10. Fäst de befintliga lamporna med det gula lyktglaset överst på varje inre fäste med de befintliga krysskruvarna.

11. Dra kablagekontakterna genom varje rörfäste samt lamphölje och anslut kontakterna till lamporna.

12. Skjut in de inre fästena i lamphöljena och fäst dem med åtta sexkantsskruvar med runt huvud (¼ x ¾ tum).

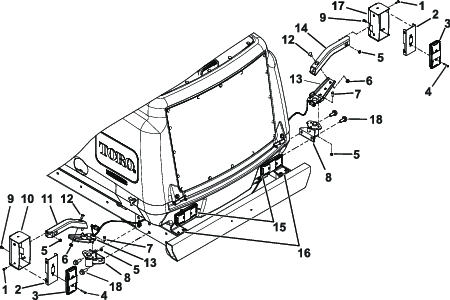

    Figur 10

    1. Sexkantsskruv med runt huvud
    2. Inre fäste
    3. Befintlig lampa (med gult lyktglas överst)
    4. Befintlig krysskruv
    5. Mutter (¼ tum)
    6. Mutter (5/16 tum)
    7. Skruv (¼ x ¾ tum)
    8. Tappfäste
    9. Vagnsskruv (¼ x ⅝ tum)
    10. Vänster lamphölje
    11. Vänster rörfäste
    12. Vagnsskruv (5/16 x ¾ tum)
    13. Lampans monteringsfäste
    14. Höger rörfäste
    15. Avlägsna de befintliga lamporna.
    16. Avlägsna de befintliga fästena.
    17. Höger lamphölje
    18. Skruv (½ x 1 ½ tum)

1. Starta maskinen.

2. Gå till skärmen Om från InfoCenter-huvudmenyn (Figur 11).



   Figur 11

3. Kontrollera att maskinen är i CE-läge. Kontakta en auktoriserad Toro-återförsäljare om varan inte är CE-märkt.

• Vrid tändningsnyckeln till det påslagna läget och tryck på belysningsbrytaren så att den slås På för att aktivera strålkastarna.

• Tryck på varningsomkopplaren så att den slås På för att aktivera de blinkande varningslamporna fram och bak.

• Vrid tändningsnyckeln till det påslagna läget och tryck på blinkersknappens vänstra sida för att aktivera blinkersen för vänstersväng och på knappens högra sida för att aktivera blinkersen för högersväng. Mittläget är det avstängda läget.

  Note: Kontrollera att lamporna fungerar. Kontrollera att rätt lampor blinkar när du använder blinkersomkopplaren.

1. Lossa monteringsmuttrarna för att justera lamporna.

2. Justera lamporna enligt lokal standard.

Tryck på och håll ned extrabromsomkopplaren för att minska motorhastigheten (Figur 12). Släpp omkopplaren för att avbryta fartsänkningen och behålla aktuell motorhastighet.

Note: Du kan använda omkopplaren med jämna mellanrum för att gradvis sänka hastigheten.

Om du trycker på omkopplaren när motorhastigheten är under 1 200 varv/min eller om motorn bromsas in till 1 200 varv/min, stängs motorn av och maskinen stannar. Starta motorn igen genom att vrida tändningsnyckeln till STARTPOSITIONEN och släppa den så fort som motorn startar.

Figur 12

1. Extrabromsomkopplare
