EU-lyssett

1. Parker maskinen på en jevn flate.

2. Sett på parkeringsbremsen.

3. Slå av motoren og ta ut nøkkelen.

Figur 1

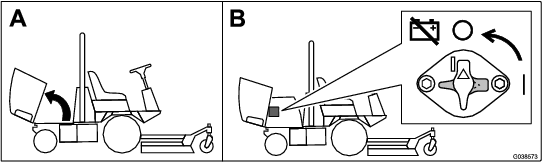

Vri batterifrakoblingsbryteren til AV-stillingen.

Figur 2

Deler som er nødvendige for dette trinnet:

1. Fjern de seks boltene fra konsollen og fjern panelet (Figur 3).



   Figur 3

   1. Blinklysbryter
   2. Varsellysbryter
   3. Panel
   4. Bolt (6)

2. Koble kontaktene fra varsellysbryteren og blinklysbryteren (Figur 3).

3. Fjern utstøtningen fra kontrollpanelet, og monter bryteren (Figur 4).



   Figur 4

   1. Bryter
   2. Ekstrabremsemerke
   3. Utstøtning

4. Fest ekstrabremsemerket ovenfor bryteren (Figur 4).

5. Koble den nye ledningssatsen til varsellysbryteren, blinklysbryteren og ekstrabremsebryteren (Figur 5).



   Figur 5

   1. Koble til ekstrabremsebryteren.
   2. Koble til blinklysbryteren.
   3. Koble til varsellysbryteren.
   4. Koble til hovedledningssatsen.
   5. Koble til EU-lysstrømkoblingen på hovedledningssatsen.

6. Koble ledningssatsen til maskinens hovedledningssats på innsiden av konsollen (Figur 5).

7. Monter panelene (Figur 3).

Deler som er nødvendige for dette trinnet:

1. Koble ledningssatsen fra hvert av de eksisterende frontlysene.

2. Fjern frontlysene, og behold lysene og monteringsdelene.

3. Fjern brakettene fra frontlystene, og kast brakettene (Figur 6).

4. Bruk festene som du fjernet, og monter venstre og høyre baklysbraketter i de eksisterende hullene foran på førerplattformen (Figur 6).

5. Bruk eksisterende fester fra frontlysenheten, og monter frontlysene til venstre og høyre lysbraketter (Figur 6).

6. Monter gummitetningene til lysfestene (Figur 6).

7. Før ledningssatsen gjennom bunnen av lysbrakettene og ut av gummitetningene.

8. Koble ledningssatsen til hvert frontlys.

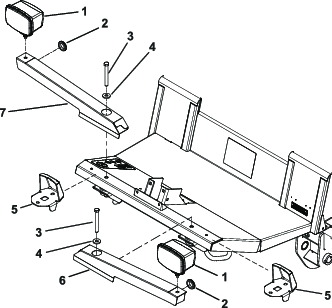

   Figur 6

   1. Eksisterende frontlys
   2. Gummitetning
   3. Bolt som ble fjernet tidligere
   4. Skive som ble fjernet tidligere
   5. Fjern og kast de eksisterende brakettene.
   6. Venstre lysbrakett
   7. Høyre lysbrakett

Deler som er nødvendige for dette trinnet:

1. Koble ledningssatsen fra hvert av de eksisterende frontlysene.

2. Fjern frontlysene og ta vare på monteringsdeler.

3. Fjern og kast de eksisterende brakettene.

4. Monter gummitetningene til lysfestene.

5. Monter hver frontlysbrakett på førerhusrammen med én bolt (½ x 1), én mutter (½ tomme), én bolt (¼ x ¾ tomme) og én mutter (¼ tomme), som vist i Figur 7.

6. Fjern festene fra frontlysenhetene, og bruk dem til å montere frontlysene på brakettene.

7. Før ledningssatsen gjennom bunnen av lysbrakettene og ut av gummitetningene.

8. Koble ledningssatsen til hvert frontlys (Figur 7).

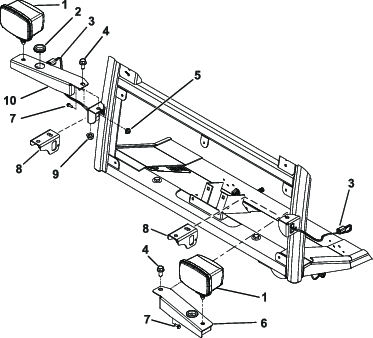

   Figur 7

   1. Frontlyst
   2. Gummitetning
   3. Ledningssats
   4. Bolt (½ x 1 tomme)
   5. Mutter (¼ tomme)
   6. Venstre frontlysfeste
   7. Bolt (¼ x ¾ tomme)
   8. Fjern og kast de eksisterende brakettene.
   9. Mutter (½ tomme)
   10. Høyre frontlysfeste

Deler som er nødvendige for dette trinnet:

1. Fjern dekselet under bakre støtfangeren (Figur 8).



   Figur 8

   Vist sett fra

   1. Deksel under bakre støtfanger

2. Fjern det eksisterende varselskiltet og monteringsslangen fra bakre støtfanger (Figur 9).

   Note: Ikke fjern boltene fra støtfangeren.

3. Kutt kabelfestet som holder ledningen til skiltlyset.

4. Bruk monteringsdelene til å montere skiltfeste på støtfangeren (Figur 9).

5. Monter de to hastighetsmutterne på firkanten i nummerskiltbraketten.

6. Monter nummerskiltbraketten til skiltfeste med to bolter (¼ x ⅝ tomme) og to muttere (¼ tomme).

7. Før ledningen til platelyset og koble den til lyset.

8. Monter platelyset på nummerskiltbraketten med to skruer (nr.10 x ¾ tomme) og hastighetsmutterne i nummerskiltbraketten.



   Figur 9

   1. Varselskilt
   2. Bolt
   3. Skilt
   4. Skrue (nr. 10 x ¾ tomme)
   5. Skiltlys
   6. Låsebolt (¼ x ⅝ tomme)
   7. Nummerskiltbrakett
   8. Hastighetsmutter
   9. Skiltfeste
   10. Mutter (¼ tomme)
   11. Eksisterende bolter

9. Fest et skilt til nummerskiltbraketten (Figur 9).

Deler som er nødvendige for dette trinnet:

1. Koble ledningssatsen fra begge baklysene.

2. Fjern baklysene fra maskinen.

3. Fjern brakettene fra bakre støtfanger, og kast brakettene og monteringsdeler (Figur 10).

4. Fjern de to nederste boltene (½  x 1¼ tomme), på hver side, som fester støtfangeren til maskinrammen.

5. Monter en svingbrakett på hver side av maskinen med to bolter (½  x 1½ tomme). Se Figur 10.

6. Monter et lysfeste på hver side av svingbraketten med seks bolter (¼  x ¾ tomme) og seks muttere (¼ tomme).

7. Monter venstre og høyre rørfeste på hvert lysfeste med fire bolter (5/16 x ¾ tomme) fire muttere (5/16 tommer).

8. Monter venstre og høyre lyshus til venstre og høyre rørfeste (Figur 10).

9. Fest lyshusene til rørfestene med to bolter (¼ x ⅝ tomme) og to muttere (¼ tomme).

10. Fest de eksisterende lysene med gul linse oppå hvert innvendige feste med de eksisterende stjernehodeskruene.

11. Før ledningssatskoblingene gjennom hvert rørfeste, hvert hus og plugg kontaktene inn i lysene.

12. Skyv de innvendige monteringene inn i husene og fest dem med åtte sekskantede knappeskruer (¼ x ¾ tomme).

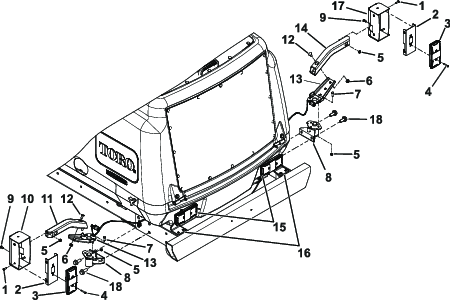

    Figur 10

    1. Sokkelskrue med sekskanthode
    2. Indre feste
    3. Eksisterende lys (gul linse øverst)
    4. Eksisterende stjernehodeskrue
    5. Mutter (¼ tomme)
    6. Mutter (5/16 tomme)
    7. Bolt (¼ x ¾ tomme)
    8. Svingbrakett
    9. Låsebolt (¼ x ⅝ tomme)
    10. Venstre hus
    11. Venstre rørfeste
    12. Låsebolt, (5/16 x ¾ tomme)
    13. Lysfeste
    14. Høyre rørfeste
    15. Fjern de eksisterende lysene.
    16. Fjern de eksisterende brakettene.
    17. Høyre hus
    18. Bolt (½  x 1½ tomme)

1. Start maskinen.

2. Fra InfoCenter-hovedmenyen, naviger til Om-skjermen (Figur 11).



   Figur 11

3. Kontroller at maskinen er i CE-modus. Hvis den ikke er i CE-modus, ta kontakt med en autorisert Toro-forhandler.

• Vri nøkkelbryteren på og trykk lysbryteren til På-stillingen for å aktivere frontlysene.

• Trykk varsellysbryteren til På-stillingen for å aktivere de blinkende varsellysene foran og bak.

• Vri nøkkelbryteren til på, og trykk på venstre side av blinklysbryteren for å aktivere venstre blinklys, og på høyre side av bryteren for å aktivere høyre blinklys. Midtstillingen er unøyaktig.

  Note: Kontroller at lysene fungerer. Påse at korrekte lys blinker når du bruker blinklysbryteren.

1. Løsne monteringsmutrene for å justere lysene.

2. Juster lysene ifølge lokale standarder.

Trykk og hold inne ekstrabremsebryteren for å redusere motorhastigheten (Figur 12). Slipp bryteren for å stoppe nedbremsingen og fortsette ved gjeldende motorhastighet.

Note: Du kan bruke bryteren periodevis for gradvis å slakke ned maskinens fart.

Hvis du trykker på bryteren når motorturtallet er under 1200 o/min eller motorhastigheten synker til 1200 o/min, slår motoren seg av og maskinen stopper. For å starte maskinen igjen vri nøkkelbryteren til START-posisjonen og slipp den straks motoren starter.

Figur 12

1. Ekstrabremsebryter
