EU ライトキット

1. 平らな場所に駐車する。

2. 駐車ブレーキを掛ける。

3. エンジンを止め、キーを抜き取る。

図 1

バッテリー遮断スイッチを OFF にする。

図 2

この作業に必要なパーツ

1. コンソールにパネルを止めているボルト（６本）を外してパネルを外す（図 3）。



   図 3

   1. 方向指示器スイッチ
   2. ハザードスイッチ
   3. パネル
   4. ボルト（6本）

2. ハザードスイッチと方向指示器スイッチのコネクタを外す（図 3）。

3. コントロールパネルについているプラグを打ち抜いて、スイッチを取り付ける（図 4）。



   図 4

   1. スイッチ
   2. 補助ブレーキ用デカル
   3. 打ち抜き部

4. スイッチの上に補助ブレーキのデカルを貼り付ける（図 4）。

5. 新しいワイヤハーネスを、ハザードスイッチ、方向指示器スイッチ、補助ブレーキスイッチに取り付ける（図 5）。



   図 5

   1. 補助ブレーキスイッチに接続。
   2. 方向指示器スイッチに接続。
   3. ハザードスイッチに接続。
   4. メインワイヤハーネスに接続。
   5. メインワイヤハーネスについているEUライト電源コネクタに接続する。

6. ワイヤハーネスを、コンソール内にある車両用メインワイヤハーネスに接続する（図 5）。

7. パネルを取り付ける（図 3）。

この作業に必要なパーツ

1. 既存のヘッドライトからワイヤハーネスを外す。

2. ヘッドライトを外す。ライトと金具類は保管する。

3. ヘッドライトに付いているブラケットを外して廃棄する（図 6）。

4. 外した金具類を使って、運転台前部にある既存の穴にヘッドライト用のブラケット（左用と右用）を取り付ける（図 6）。

5. ヘッドライトアセンブリに付いている既存の金具を使用して、左右のヘッドライト用ブラケットにヘッドライトを取り付ける（図 6）。

6. ヘッドライト用マウントにハトメを取り付ける（図 6）。

7. ヘッドライト用マウントの下からワイヤハーネスをハトメに通す。

8. 各ヘッドライトにハーネスを接続する。

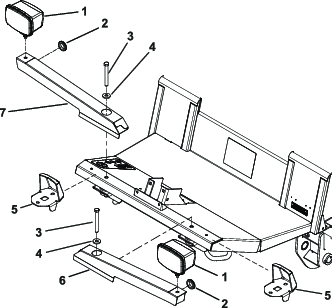

   図 6

   1. 既存のヘッドライト
   2. ハトメ
   3. 先ほど外したボルト
   4. 先ほど外したワッシャ
   5. 既存のブラケットを外して廃棄する。
   6. 左側ランプブラケット
   7. 右側ランプブラケット

この作業に必要なパーツ

1. 既存のヘッドライトからワイヤハーネスを外す。

2. ヘッドライトを外す。ライトと金具類は保管する。

3. 既存のブラケットを外して廃棄する。

4. ヘッドライト用マウントにハトメを取り付ける。

5. 図 7のように、各ヘッドライト用マウントをキャブのフレームに取り付ける；ボルト（½ x 1"） 1本、ナット （½"） 1個、ボルト （¼ x ¾"）1本、ナット （¼"） 1個を使用する。

6. ヘッドライトアセンブリについているねじ類を外し、これらを使って、ライトをブラケットに固定する。

7. ヘッドライト用マウントの下からワイヤハーネスをハトメに通す。

8. 各ヘッドライトにワイヤハーネスを接続する（図 7）。

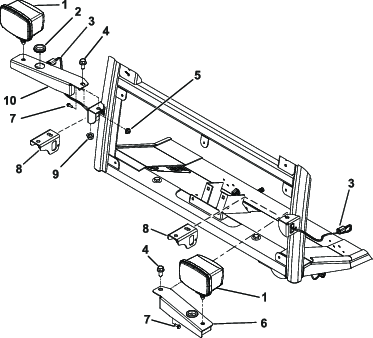

   図 7

   1. ヘッドライト
   2. ハトメ
   3. ワイヤハーネス
   4. ボルト（½ x 1"）
   5. ナット（¼"）
   6. 左側ヘッドライト用マウント
   7. ボルト（¼ x ¾"）
   8. 既存のブラケットを外して廃棄する。
   9. ナット(½"）
   10. 右側ヘッドライト用マウント

この作業に必要なパーツ

1. 後バンパーの下についているカバーを外す（図 8）。



   図 8

   底面図

   1. 後バンパーの下のカバー

2. 後バンパーついている警告サインと取り付けチューブを外す（図 9）。

   Note: ボルトはバンパーから外さないでください。

3. ワイヤをプレートライトに固定しているケーブルタイを外す。

4. 金具を使ってサインマウントをバンパーに固定する（図 9）。

5. ナンバープレートブラケットの四角穴にスピードナット（2個）を取り付ける。

6. サインマウントにナンバープレートブラケットを取り付ける；キャリッジボルト（½ x ⅝"）2 本とナット（¼"）2個を使用する。

7. 電気コードをプレートライトへ導いてライトに接続する。

8. プレートライトをナンバープレートブラケットに取り付ける；ねじ（#10 x ¾"）2 本と、ブラケットに付いているスピードナットを使用する。



   図 9

   1. 警告サイン
   2. 既存のボルト
   3. 標識
   4. ねじ（#10 x ¾"）
   5. プレートライト
   6. キャリッジボルト（¼" x ⅝"）
   7. ナンバープレートブラケット
   8. スピードナット
   9. 標識マウント
   10. ナット（¼"）
   11. 既存のボルト

9. ナンバープレートブラケットに標識を貼り付ける（図 9）。

この作業に必要なパーツ

1. 両方のテールライトからワイヤハーネスを外す。

2. テールライトを外す。.

3. 後バンパーに付いているブラケットを外し、ブラケットと金具類を廃棄する（図 10）。

4. 左右それぞれでバンパーを機体フレームに固定している下ボルト（½ x 1¼"）2 本を外す。

5. 機体の左右側面それぞれにピボットブラケットを取り付ける；ボルト（½ x 1½"）2本を使用する；図 10を参照。

6. それぞれのピボットブラケットにライトマウントを取り付ける；ボルト（¼ x ¾"）6 本、ナット（¼"）6 個を使用する。

7. 各ライトマウントに、左右のチューブマウントを取り付ける；キャリッジボルト（5/16 x ¾"）4 本とナット（5/16"）4個を使用する。

8. 左右のチューブマウントに、左右のライトハウジングを取り付ける（図 10）。

9. チューブマウントに、ライトハウジングを取り付ける；キャリッジボルト（¼ x ⅝"）2 本とナット（¼"）2 個を使用する。

10. 既存のライト（黄色レンズが上）を、各内側マウントの上部に取り付ける；既存のプラスねじを使用する。

11. ハーネスのコネクタを、チューブマウントとハウジングに通してライトに接続する。

12. 内側マウントをハウジングに取り付けて固定する；六角ソケットボタンヘッドねじ（¼ x ¾"）8 本を使用する。

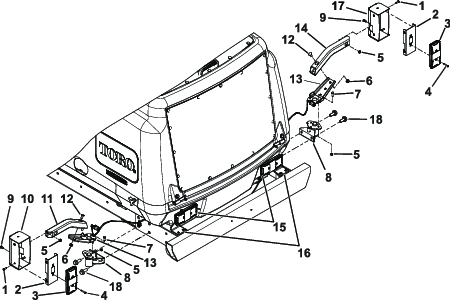

    図 10

    1. 六角ソケットボタンヘッドねじ
    2. 内側マウント
    3. 既存のライト（黄色レンズが上）
    4. 既存のプラスねじ
    5. ナット（¼"）
    6. ナット（5/16"）
    7. ボルト（¼ x ¾"）
    8. ピボットブラケット
    9. キャリッジボルト（¼" x ⅝"）
    10. 左側ハウジング
    11. 左側チューブマウント
    12. キャリッジボルト（ 5/16 x ¾"）
    13. ライトマウント
    14. 右側マウントチューブ
    15. 既存のライトを取り外す。
    16. 既存のブラケットを取り外す。
    17. 右側ハウジング
    18. ボルト（½ x 1½"）

1. 機械を始動する。

2. 刃の先端から平らな床面までの距離を測る（図 11）。



   図 11

3. マシンがCEモードになっていることを確認する。CEモードになっていない場合には代理店に連絡する。

• キースイッチを ON にしてライトスイッチを ON 位置にすれば、ヘッドライトが点灯します。

• ハザードスイッチをON にすると車両前後のハザードランプが点滅します。

• キースイッチを ON にし、方向指示器スイッチの左側を押すと左折シグナルが点灯し、右側を押すと右折シグナルが点灯します。スイッチの中間位置はOFF位置です。

  Note: 各ランプの動作を確認する。また、方向指示ランプの操作に応じて正しい側のランプ適切に作動することを確認する。

1. 調整は取り付けナットをゆるめて行う。

2. それぞれの地域の規制に合わせて調整する。

補助ブレーキスイッチを押して保持するとエンジン速度が下がってきます（図 12）；スイッチから手を離すと、その時点でのエンジン速度を維持します。

Note: 何度かに分けて押せば、徐々に減速することができます。

エンジン速度が 1,200rpm 以下の時にスイッチを押した場合や、スイッチを押してエンジン速度を 1,200rpm 以下にした場合は、エンジンが停止してマシンは停止します。再始動するには、キーをSTART 位置に回し、エンジンが始動したらすぐにキーから手を離してください。

図 12

1. 補助ブレーキスイッチ
