EU-lygtesæt

1. Parker maskinen på en plan overflade.

2. Aktiver parkeringsbremsen.

3. Sluk motoren, og tag nøglen ud.

Figur 1

Drej batteriets afbryderkontakt hen til positionen OFF (fra).

Figur 2

Dele, der skal bruges til dette trin:

1. Fjern de 6 bolte fra konsollen, og fjern panelet (Figur 3).



   Figur 3

   1. Drejesignalkontakt
   2. Kontakt til katastrofelys
   3. Panel
   4. Bolt (6)

2. Frakobl konnektorerne fra kontakten til katastrofelyset og drejesignalet (Figur 3).

3. Fjern udtrykningsdelen fra kontrolpanelet, og monter kontakten (Figur 4).



   Figur 4

   1. Kontakt
   2. Hjælpebremsemærkat
   3. Udtrykket del

4. Sæt hjælpebremsemærkatet over kontakten (Figur 4).

5. Tilslut det nye ledningsnet til kontakten til katastrofelyset, kontakten til drejesignalet og kontakten til hjælpebremsen (Figur 5).



   Figur 5

   1. Tilslut til kontakten til hjælpebremsen.
   2. Tilslut til kontakten til drejesignalet.
   3. Tilslut til kontakten til katastrofelyset.
   4. Tilslut til hovedledningsnettet.
   5. Tilslut EU-lygtestrømstikket til hovedledningsnettet.

6. Tilslut ledningsnettet til maskinens hovedledningsnet inden i konsollen (Figur 5).

7. Monter panelet (Figur 3).

Dele, der skal bruges til dette trin:

1. Tag ledningsnettet ud af hver eksisterende forlygte.

2. Fjern forlygterne, og gem lygterne og fastgørelsesanordningerne.

3. Fjern beslagene fra forlygterne, og kasser beslagene (Figur 6).

4. Brug de fastgørelsesanordninger, du fjernede, til at montere venstre og højre lygtebeslag i de eksisterende huller foran førerplatformen (Figur 6).

5. Monter forlygterne på venstre og højre lygtebeslag med de eksisterende fastgørelsesanordninger fra forlygtesamlingen (Figur 6).

6. Monter kransene på lygtebeslagene (Figur 6).

7. Før ledningsnettet igennem bunden af lygtebeslagene og ud gennem kransene.

8. Tilslut ledningsnettet til hver forlygte.

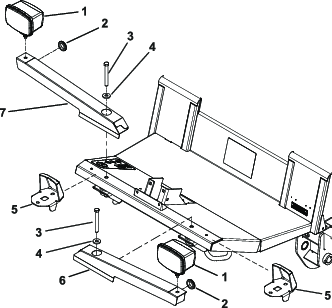

   Figur 6

   1. Eksisterende forlygte
   2. Krans
   3. Tidligere fjernet bolt
   4. Tidligere fjernet spændeskive
   5. Fjern og kasser det eksisterende beslag.
   6. Venstre lygtebeslag
   7. Højre lygtebeslag

Dele, der skal bruges til dette trin:

1. Tag ledningsnettet ud af hver eksisterende forlygte.

2. Fjern forlygterne, og behold fastgørelsesanordningerne.

3. Fjern og kasser det eksisterende beslag.

4. Monter kransene på lygtebeslagene.

5. Monter hvert forlygtebeslag på førerhusets stel med 1 bolt (½" x 1"), 1 møtrik (½"), 1 bolt (¼" x ¾") og 1 møtrik (¼") som vist i Figur 7.

6. Fjern fastgørelsesanordningerne fra forlygtesamlingerne, og brug dem til at montere forlygterne på beslagene.

7. Før ledningsnettet igennem bunden af lygtebeslagene og ud gennem kransene.

8. Tilslut ledningsnettet til hver forlygte (Figur 7).



   Figur 7

   1. Forlygte
   2. Krans
   3. Ledningsnet
   4. Bolt (½" x 1")
   5. Møtrik (¼")
   6. Venstre forlygtebeslag
   7. Bolt (¼" x ¾")
   8. Fjern og kasser det eksisterende beslag.
   9. Møtrik (½")
   10. Højre forlygtebeslag

Dele, der skal bruges til dette trin:

1. Fjern dækslet under den bageste kofanger (Figur 8).



   Figur 8

   Set nedefra

   1. Dæksel under den bageste kofanger

2. Fjern det eksisterende advarselsskilt og monteringsrøret fra den bageste kofanger (Figur 9).

   Note: Undlad at fjerne boltene fra kofangeren.

3. Skær kabelbåndet over, der fastgør ledningen til nummerpladelygten.

4. Brug fastgørelsesanordningen til at fastgøre skiltebeslaget på kofangeren (Figur 9).

5. Monter de 2 hastighedsmøtrikker i kvadratet i nummerpladebeslaget.

6. Monter nummerpladebeslaget på skiltebeslaget med 2 bræddebolte (¼" x ⅝") og 2 møtrikker (¼").

7. Før ledningen til nummerpladelygten, og tilslut den til lygten.

8. Monter nummerpladelygten på nummerpladebeslaget med 2 skruer (nr. 10 x ¾") og hastighedsmøtrikkerne i nummerpladebeslaget.



   Figur 9

   1. Advarselsskilt
   2. Eksisterende bolt
   3. Skilt
   4. Skrue (nr. 10 x ¾")
   5. Nummerpladelygte
   6. Bræddebolt (¼" x ⅝")
   7. Nummerpladebeslag
   8. Hastighedsmøtrik
   9. Skiltebeslag
   10. Møtrik (¼")
   11. Eksisterende bolte

9. Fastklæb et skilt på nummerpladebeslaget (Figur 9).

Dele, der skal bruges til dette trin:

1. Frakobl ledningsnettet fra begge baglygter.

2. Fjern baglygterne fra maskinen.

3. Fjern beslagene fra den bageste kofanger, og kasser beslagene og fastgørelsesanordningerne (Figur 10).

4. Fjern de 2 nederste bolte (½" x 1¼") på hver side, der fastgør kofangeren til maskinstellet.

5. Monter et aksebeslag på hver side af maskinen med 2 bolte (½" x 1½"). Se Figur 10.

6. Monter et lygtebeslag på hvert aksebeslag med 6 bolte (¼" x ¾") og 6 møtrikker (¼").

7. Monter det venstre og højre rørbeslag på hvert lygtebeslag med 4 bræddebolte (5/16" x ¾") og 4 møtrikker (5/16").

8. Monter venstre og højre lygtehus på venstre og højre rørbeslag (Figur 10).

9. Fastgør lygtehusene på rørbeslagene med 2 bræddebolte (¼" x ⅝") og 2 møtrikker (¼").

10. Fastgør de eksisterende lygter med den gule linse foroven på hvert indre beslag med de eksisterende stjerneskruer.

11. Før ledningsnettets stik gennem hvert rørbeslag og hus, og tilslut stikkene til lygterne.

12. Skub de indre beslag ind i husene, og fastgør dem med 8 rundhovedede skruer med unbrakokærv (¼" x ¾").

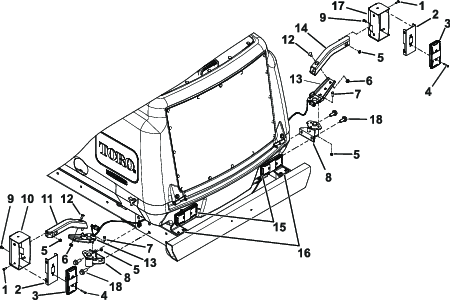

    Figur 10

    1. Rundhovedet skrue med unbrakokærv
    2. Indre beslag
    3. Eksisterende lygte (gul linse foroven)
    4. Eksisterende stjerneskrue
    5. Møtrik (¼")
    6. Møtrik (5/16")
    7. Bolt (¼" x ¾")
    8. Aksebeslag
    9. Bræddebolt (¼" x ⅝")
    10. Venstre hus
    11. Venstre rørbeslag
    12. Bræddebolt (5/16" x ¾")
    13. Lygtemontering
    14. Højre monteringsrør
    15. Afmonter de eksisterende lygter.
    16. Afmonter de eksisterende beslag.
    17. Højre hus
    18. Bolt (½" x 1½")

1. Start maskinen.

2. Naviger til skærmen Om (Figur 11) fra Infocenterets hovedmenu.



   Figur 11

3. Kontroller, at maskinen befinder sig i CE-tilstand. Kontakt en autoriseret Toro-forhandler, hvis den ikke befinder sig i CE-tilstand.

• Drej tændingsnøglen til positionen On (til), og tryk lyskontakten til positionen ON (til) for at aktivere forlygterne.

• Tryk kontakten til katastrofelyset til positionen ON (til) for at aktivere det forreste og bageste katastrofeblinklys.

• Drej tændingsnøglen til positionen "On" (til), og tryk på venstre side af kontakten til drejesignalet for at aktivere venstre drejesignal og på højre side af kontakten for at aktivere højre drejesignal. Den midterste position er "OFF".

  Note: Kontroller, at lygterne fungerer korrekt. Sørg for, at de korrekte lys blinker, når drejesignalkontakten anvendes.

1. Løsn monteringsmøtrikkerne for at justere lygterne.

2. Juster lygterne iht. lokale standarder.

Tryk på og hold kontakten til hjælpebremsen nede for at mindske motorhastigheden (Figur 12). Slip kontakten for at forhindre deceleration og for at holde den aktuelle motorhastighed.

Note: Du kan bruge kontakten med mellemrum for at nedsætte maskinens fart gradvist.

Hvis du trykker på kontakten, når motorhastigheden er under 1.200 o/min., eller hvis motoren sagtner farten til 1.200 o/min., slukkes motoren, og maskinen stopper. For at starte maskinen igen skal du dreje tændingsnøglen til positionen START og straks slippe den, når motoren starter.

Figur 12

1. Kontakt til hjælpebremse
