Kit de luces UE

1. Aparque la máquina en una superficie nivelada.

2. Accione el freno de estacionamiento.

3. Apague el motor y retire la llave.

Figura 1

Gire el interruptor de desconexión de las baterías a la posición de APAGADO.

Figura 2

Piezas necesarias en este paso:

1. Retire los 6 pernos de la consola y retire el panel (Figura 3).



   Figura 3

   1. Mando de los intermitentes
   2. Interruptor de las luces de emergencia
   3. Panel
   4. Perno (6)

2. Desenchufe los conectores del interruptor de las luces de emergencia y del interruptor de los intermitentes (Figura 3).

3. Retire el tapón del panel de control e instale el interruptor (Figura 4).



   Figura 4

   1. Interruptor
   2. Pegatina del freno auxiliar
   3. Tapón

4. Pegue la pegatina del freno auxiliar encima del interruptor (Figura 4).

5. Conecte el arnés de cables nuevo al interruptor de las luces de emergencia, al interruptor de los intermitentes y al interruptor del freno auxiliar (Figura 5).



   Figura 5

   1. Conectar al interruptor del freno auxiliar.
   2. Conectar al interruptor de los intermitentes.
   3. Conectar al interruptor de las luces de emergencia.
   4. Conectar al arnés de cables principal.
   5. Conectar al conector de alimentación de las luces para la UE del arnés de cables principal.

6. Conecte el arnés de cables al arnés de cables principal de la máquina, dentro de la consola (Figura 5).

7. Instale el panel (Figura 3).

Piezas necesarias en este paso:

1. Desenchufe el arnés de cables de cada faro existente.

2. Retire los faros y conserve las luces y los herrajes.

3. Retire los soportes de los faros y deseche los soportes (Figura 6).

4. Usando las fijaciones que retiró, instale los soportes de luz izquierdo y derecho en los taladros existentes en la parte delantera de la plataforma del operador (Figura 6).

5. Usando las fijaciones existentes del conjunto de faro, instale los faros en los soportes de luz izquierdo y derecho (Figura 6).

6. Instale los anillos de goma en los bastidores de luz (Figura 6).

7. Enrute el arnés de cables por la parte inferior de los soportes de luz y a través de los anillos de goma.

8. Conecte el arnés en cada faro.

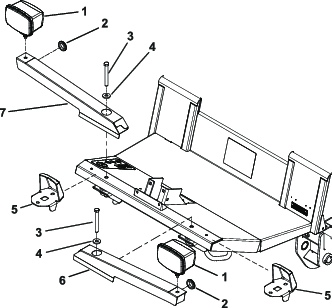

   Figura 6

   1. Faro existente
   2. Anillo de goma
   3. Perno retirado anteriormente
   4. Arandela retirada anteriormente
   5. Retire y deseche el soporte existente.
   6. Soporte de luz izquierdo
   7. Soporte de luz derecho

Piezas necesarias en este paso:

1. Desenchufe el arnés de cables de cada faro existente.

2. Retire los faros y conserve los herrajes.

3. Retire y deseche el soporte existente.

4. Instale los anillos de goma en los bastidores de luz.

5. Instale cada soporte de faro en el bastidor de la cabina con 1 perno (½" x 1"), 1 tuerca (½"), 1 perno (¼" x ¾") y 1 tuerca (¼"), tal y como se muestra en la Figura 7.

6. Retire las fijaciones de los faros y utilícelas para montar los faros en los soportes.

7. Enrute el arnés de cables por la parte inferior de los soportes de luz y a través de los anillos de goma.

8. Conecte el arnés de cables a cada faro (Figura 7).



   Figura 7

   1. Faro
   2. Anillo de goma
   3. Arnés de cables
   4. Perno (½" x 1")
   5. Tuerca (¼")
   6. Bastidor de faro izquierdo
   7. Perno (¼" x ¾")
   8. Retire y deseche el soporte existente.
   9. Tuerca (½")
   10. Bastidor de faro derecho

Piezas necesarias en este paso:

1. Retire la cubierta debajo del parachoques trasero (Figura 8).



   Figura 8

   Vista desde abajo

   1. Cubierta debajo del parachoques trasero

2. Retire la señal de advertencia existente y el tubo de bastidor del parachoques trasero (Figura 9).

   Note: No retire los pernos del parachoques.

3. Corte la brida para cables que sostiene el cable de la luz de matrícula.

4. Utilice los herrajes para instalar el bastidor de la señal en el parachoques (Figura 9).

5. Instale las 2 tuercas rápidas en el cuadrado del soporte de la matrícula.

6. Instale el soporte de la matrícula en el bastidor de la señal con 2 pernos de cuello cuadrado (¼" x ⅝") y 2 tuercas (¼").

7. Enrute el cable hasta la luz de la matrícula y conéctelo a la luz.

8. Instale la luz de matrícula al soporte de la placa de matrícula con 2 tornillos (n.º 10 x ¾") y las tuercas rápidas en el soporte de la placa de matrícula.



   Figura 9

   1. Señal de advertencia
   2. Perno existente
   3. Señal
   4. Tornillo (n.º 10 x ¾")
   5. Luz de la placa
   6. Perno de cuello cuadrado (¼" x ⅝")
   7. Soporte de la placa de matrícula
   8. Tuerca rápida
   9. Bastidor de la señal
   10. Tuerca (¼")
   11. Pernos existentes

9. Pegue una señal en el soporte de la placa de matrícula (Figura 9).

Piezas necesarias en este paso:

1. Desconecte el arnés de cables de ambas luces traseras.

2. Retire las luces traseras de la máquina.

3. Retire los soportes del parachoques trasero y deseche los soportes y los herrajes (Figura 10).

4. Retire los 2 pernos inferiores (½" x 1¼") que fijan a cada lado el parachoques al bastidor de la máquina.

5. Instale un soporte de pivote a cada lado de la máquina con 2 pernos (½" x 1½"); consulte la Figura 10.

6. Instale un bastidor de luz en cada soporte de pivote con 6 pernos (¼" x ¾") y 6 tuercas (¼").

7. Instale el bastidor de tubo izquierdo y derecho en cada bastidor de luz con 4 pernos de cuello cuadrado (5/16" x ⅜") y 4 tuercas (5/16").

8. Instale las carcasas de luz izquierda y derecha en los bastidores de tubo izquierdo y derecho (Figura 10).

9. Fije las carcasas de luz en los bastidores de tubo con 2 pernos de cuello cuadrado (¼" x ⅝") y 2 tuercas (¼").

10. Fije las luces existentes con las lentes amarillas en la parte superior de cada bastidor interior con los tornillos existentes de cabeza Phillips.

11. Enrute los conectores del arnés a través de cada bastidor de tubo y carcasa y enchufe los conectores a las luces.

12. Deslice los bastidores internos en las carcasas y fíjelos con 8 tornillos de cabeza allen (¼" x ¾").

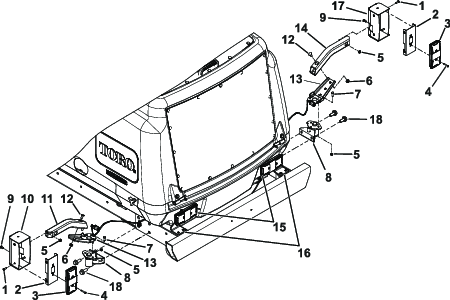

    Figura 10

    1. Tornillo de cabeza allen
    2. Bastidor interior
    3. Luz existente (lente amarilla en la parte superior)
    4. Tornillo de cabeza Phillips existente
    5. Tuerca (¼")
    6. Tuerca (5/16")
    7. Perno (¼" x ¾")
    8. Soporte de giro
    9. Perno de cuello cuadrado (¼" x ⅝")
    10. Carcasa izquierda
    11. Bastidor de tubo izquierdo
    12. Perno de cuello cuadrado (5/16" x ¾")
    13. Bastidor de luz
    14. Tubo de bastidor derecho
    15. Retire las luces existentes.
    16. Retire los soportes existentes.
    17. Carcasa derecha
    18. Perno (½" x 1½")

1. Arranque la máquina.

2. En el menú principal del InfoCenter, navegue a la pantalla Acerca de (Figura 11).



   Figura 11

3. Compruebe que la máquina está en el modo CE. Si no está en el modo CE, póngase en contacto con su distribuidor Toro autorizado.

• Gire la llave de contacto a Conectado y presione el interruptor de los faros (posición de ENCENDIDO) para encender los faros.

• Presione el interruptor de las luces de emergencia (posición de ENCENDIDO) para activar las luces de emergencia delanteras y traseras.

• Gire la llave de contacto a Conectado y presione el lado izquierdo del interruptor de los intermitentes para activar el intermitente izquierdo, y el lado derecho del mando para activar el intermitente derecho. La posición central corresponde a desactivado.

  Note: Compruebe el funcionamiento de las luces. Compruebe que las luces correspondientes parpadean correctamente al accionar el mando del intermitente.

1. Afloje las tuercas de montaje para ajustar los faros.

2. Ajuste los faros de acuerdo con la normativa local.

Mantenga pulsado el interruptor del freno auxiliar para reducir la velocidad del motor (Figura 12); suelte el interruptor para parar la deceleración y mantener la velocidad actual del motor.

Note: Puede utilizar el interruptor de forma intermitente para ralentizar la máquina poco a poco.

Si presiona el interruptor cuando la velocidad del motor está por debajo de 1200 rpm, o si el motor se ralentiza hasta 1200 rpm, el motor se para y la máquina se detiene. Para arrancar la máquina de nuevo, gire la llave de contacto a la posición de ARRANQUE y suéltela inmediatamente cuando el motor arranque.

Figura 12

1. Interruptor del freno auxiliar
