Συλλέκτης χόρτου 50 ή 54 ιντσών

Χλοοκοπτικό μηχάνημα μηδενικής ακτίνας στροφής, με κάθισμα χειριστή

Model No. 79412-Serial No. 400000000 and Up

Εισαγωγή

Διαβάστε αυτές τις πληροφορίες προσεκτικά για να ενημερωθείτε για τη σωστή λειτουργία και συντήρηση του προϊόντος σας, καθώς και για την αποφυγή τραυματισμών και πρόκλησης ζημιών στο προϊόν. Είστε υπεύθυνοι για τη σωστή και ασφαλή λειτουργία του προϊόντος.

Επισκεφτείτε τη διεύθυνση www.toro.com για εκπαιδευτικό υλικό σχετικά με την ασφάλεια και τη λειτουργία των προϊόντων ή πληροφορίες για παρελκόμενα, ή για να βρείτε τον πλησιέστερο αντιπρόσωπο και να καταχωρίσετε το προϊόν σας.

Για σέρβις, γνήσια ανταλλακτικά Toro ή πρόσθετες πληροφορίες μπορείτε να επικοινωνείτε με έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις ή την Εξυπηρέτηση Πελατών της Toro αναφέροντας τον αριθμό μοντέλου και τον σειριακό αριθμό του προϊόντος σας. Στο Σχήμα 1 παρουσιάζεται η θέση στην οποία θα βρείτε την ετικέτα με το μοντέλο και τον σειριακό αριθμό του προϊόντος. ναγράψτε τους αριθμούς στο παρεχόμενο πεδίο.

g005673

Σχήμα 1

  1. Θέση ετικέτας αριθμού μοντέλου και σειριακού αριθμού

Στο παρόν εγχειρίδιο προσδιορίζονται οι πιθανοί κίνδυνοι και παρατίθενται μηνύματα ασφάλειας. Τα μηνύματα αυτά αναγνωρίζονται από το προειδοποιητικό σύμβολο (Σχήμα 2), το οποίο δηλώνει έναν κίνδυνο που ενδέχεται να προκαλέσει σοβαρό τραυματισμό ή θάνατο εάν δεν ληφθούν οι συνιστώμενες προφυλάξεις.

g000502

Σχήμα 2

  1. Προειδοποιητικό σύμβολο

Στο παρόν εγχειρίδιο χρησιμοποιούνται οι εξής 2 λέξεις για την επισήμανση συγκεκριμένων πληροφοριών. Σημαντικό εφιστά την προσοχή σε σημαντικές πληροφορίες μηχανολογικού ενδιαφέροντος και Σημείωση υπογραμμίζει πληροφορίες γενικού ενδιαφέροντος που χρήζουν ιδιαίτερης προσοχής.

Προειδοποίηση

ΚΑΛΙΦΟΡΝΙΑ

Προειδοποίηση Πρότασης 65

Η χρήση του προϊόντος αυτού μπορεί να σας εκθέσει σε χημικές ουσίες οι οποίες, σύμφωνα με την Πολιτεία της Καλιφόρνια, είναι γνωστό ότι προκαλούν καρκίνο, γενετικές ανωμαλίες ή άλλες βλάβες στη διαδικασία αναπαραγωγής.

Ασφάλεια

  • Εξοικειωθείτε με τον ασφαλή χειρισμό του εξοπλισμού, τα χειριστήρια, καθώς και τα σήματα ασφαλείας.

  • Να είστε ιδιαίτερα προσεκτικοί με τους συλλέκτες γρασιδιού και τα άλλα παρελκόμενα. υτά ενδέχεται να αλλάξουν τα λειτουργικά χαρακτηριστικά και την ευστάθεια του μηχανήματος.

  • κολουθείτε τις υποδείξεις του κατασκευαστή για την προσθήκη ή την αφαίρεση των αντίβαρων τροχού ή των αντίβαρων που βελτιώνουν την ευστάθεια.

  • Μη χρησιμοποιήσετε συλλέκτη γρασιδιού σε έντονα επικλινείς επιφάνειες. Ο βαρύς συλλέκτης γρασιδιού μπορεί να προκαλέσει απώλεια ελέγχου ή ανατροπή του μηχανήματος.

  • Όταν κινείστε σε επικλινείς επιφάνειες, οδηγείτε αργά και προσεκτικά. Σε επικλινείς επιφάνειες φροντίστε να κινείστε προς τη συνιστώμενη κατεύθυνση. Οι συνθήκες του εδάφους ενδέχεται να επηρεάσουν την ευστάθεια του μηχανήματος. Να είστε ιδιαίτερα προσεκτικοί όταν κινείστε κοντά σε αναχώματα ή απότομες αλλαγές κλίσης.

  • Σε επικλινείς επιφάνειες όλες οι κινήσεις πρέπει να γίνονται αργά και σταδιακά. Μην κάνετε απότομες αλλαγές στην ταχύτητα, τη φορά ή την κατεύθυνση κίνησης.

  • Ο συλλέκτης γρασιδιού ενδέχεται να περιορίζει την ορατότητα προς τα πίσω. Δείξτε ιδιαίτερη προσοχή όταν χειρίζεστε το μηχάνημα σε οπισθοπορεία.

  • Να είστε προσεκτικοί κατά τη φόρτωση ή εκφόρτωση του μηχανήματος σε τρέιλερ ή φορτηγό.

  • Εάν δεν χρησιμοποιείτε συλλέκτη γρασιδιού τότε μη λειτουργείτε ποτέ το μηχάνημα με τον εκτροπέα εξαγωγής ανυψωμένο, απεγκατεστημένο ή τροποποιημένο.

  • Κρατάτε τα χέρια και τα πόδια σας μακριά από κινούμενα μέρη. Μην κάνετε ρυθμίσεις με τον κινητήρα σε λειτουργία.

  • Προτού απομακρυνθείτε από τη θέση του χειριστή για οποιονδήποτε λόγο, π.χ. για να αδειάσετε τον συλλέκτη γρασιδιού ή να καθαρίσετε το κανάλι, σταθμεύστε το μηχάνημα σε επίπεδο έδαφος, αποσυμπλέξτε το σύστημα κίνησης, βάλτε φρένο στάθμευσης, σβήστε τον κινητήρα και αφαιρέστε το κλειδί.

  • Εάν αφαιρέσετε τον συλλέκτη γρασιδιού, τότε φροντίστε να εγκαταστήσετε ξανά τον εκτροπέα εξαγωγής ή το προστατευτικό που αφαιρέθηκε για να τοποθετηθεί ο συλλέκτης γρασιδιού. Μη χρησιμοποιείτε το χλοοκοπτικό μηχάνημα εάν δεν είναι εγκατεστημένος ολόκληρος ο συλλέκτης γρασιδιού ή ο εκτροπέας γρασιδιού.

  • Μην αφήνετε κομμένο χόρτο/γρασίδι μέσα στον συλλέκτη γρασιδιού για μεγάλα διαστήματα.

  • Τα εξαρτήματα του συλλέκτη γρασιδιού μπορεί να υποστούν φθορές, βλάβες και αλλοιώσεις, οι οποίες με τη σειρά τους μπορεί να προκαλέσουν έκθεση σε κινούμενα μέρη ή εκτίναξη αντικειμένων. Ελέγχετε τακτικά τα εξαρτήματα και, όταν είναι απαραίτητο, αντικαθιστάτε τα με τα ανταλλακτικά που συνιστά ο κατασκευαστής.

σφάλεια κατά τη ρυμούλκηση

  • Μη συνδέετε ρυμουλκούμενο εξοπλισμό πουθενά αλλού εκτός του σημείου κοτσαρίσματος.

  • κολουθείτε τις υποδείξεις του κατασκευαστή του παρελκομένου για τα όρια βάρους ρυμουλκούμενου εξοπλισμού και ρυμούλκησης σε επικλινείς επιφάνειες.

  • Μην αφήσετε ποτέ παιδιά ή άλλους να βρίσκονται μέσα ή πάνω σε ρυμουλκούμενο εξοπλισμό.

  • Σε επικλινείς επιφάνειες, το βάρος του ρυμουλκούμενου εξοπλισμού μπορεί να προκαλέσει απώλεια πρόσφυσης και ελέγχου. Μειώστε το βάρος του ρυμουλκούμενου και μειώστε ταχύτητα.

  • Η απόσταση ακινητοποίησης αυξάνεται λόγω του βάρους του ρυμουλκούμενου φορτίου. Κινηθείτε αργά και υπολογίστε μεγαλύτερη απόσταση ακινητοποίησης.

  • Πάρτε τις στροφές ανοικτά ώστε το παρελκόμενο να μην έρθει σε επαφή με το μηχάνημα.

  • Μη ρυμουλκείτε φορτία με βάρος μεγαλύτερο από αυτό του μηχανήματος που τα ρυμουλκεί.

Αυτοκόλλητα ασφαλείας και οδηγιών

Graphic

Οι ετικέτες προειδοποίησης και οδηγιών ασφάλειας είναι εύκολα αναγνώσιμες από τον χειριστή και βρίσκονται κοντά σε κάθε πηγή δυνητικού κινδύνου. ντικαθιστάτε τις τυχόν φθαρμένες ή αποκολλημένες ετικέτες.
decal109-6809

109-6809

  1. Κίνδυνος σύνθλιψης άνω άκρων—μην αφαιρείτε ολόκληρο τον συλλέκτη από το μηχάνημα. νοίξτε το άνω τμήμα του συλλέκτη και, μετά, αφαιρέστε τους σάκους από τον συλλέκτη. Μην αφαιρείτε το άνω τμήμα του συλλέκτη όταν αυτό είναι κλειστό, αλλά ανοίξτε το και, μετά, αφαιρέστε το.
decal110-6691

110-6691

  1. Κίνδυνος εκτόξευσης αντικειμένων—φροντίστε ώστε οι διερχόμενοι να παραμένουν μακριά.
  2. Κίνδυνος εκτόξευσης αντικειμένων από το χλοοκοπτικό μηχάνημα—μη θέτετε το μηχάνημα σε λειτουργία αν δεν είναι στη θέση του ο εκτροπέας, το κάλυμμα εξαγωγής ή το σύστημα συλλογής γρασιδιού.
  3. Κίνδυνος κοψίματος/ακρωτηριασμού άνω ή κάτω άκρων—μην πλησιάζετε στα κινούμενα μέρη.
decal133-8061

133-8061

Συναρμολόγηση

Προετοιμασία του μηχανήματος

  1. Σταθμεύστε το μηχάνημα σε επίπεδο έδαφος.

  2. άλτε χειρόφρενο.

  3. Σβήστε τον κινητήρα και αφαιρέστε το κλειδί.

Προετοιμασία μηχανημάτων που είναι εξοπλισμένα με MyRide

φαιρέστε τα μπουλόνια που στερεώνουν τα προστατευτικά καλύμματα στις δύο πλευρές του πλαισίου.

φαιρέστε τα προστατευτικά καλύμματα που βρίσκονται στις δύο πλευρές του πλαισίου. Φυλάξτε όλα τα εξαρτήματα.

g308507

Σχήμα 3

Εγκατάσταση των αντίβαρων

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

Μπουλόνι (3/8" x 1")4
σφαλιστικό παξιμάδι (3/8")6
ριστερή βάση στερέωσης αντίβαρων1
Δεξιά βάση στερέωσης αντίβαρων1
Ροδέλα2
Μπουλόνι (5/8" x 2-3/4")2
ντίβαρο τύπου βαλίτσας6

Προσοχή

Ο συλλέκτης αλλάζει την κατανομή βάρους του μηχανήματος. Η λειτουργία του μηχανήματος χωρίς τα εμπρός αντίβαρα μπορεί να προκαλέσει αστάθεια, με συνέπεια την απώλεια του ελέγχου.

εβαιωθείτε ότι έχετε εγκαταστήσει σωστά τα εμπρός αντίβαρα προτού χρησιμοποιήσετε το μηχάνημα με το παρελκόμενο του συλλέκτη.

  1. Τοποθετήστε τις βάσεις στερέωσης αντίβαρων στο κάτω μέρος του πλαισίου, χρησιμοποιώντας 2 μπουλόνια (3/8" x 1") και 2 ασφαλιστικά παξιμάδια (3/8"), όπως φαίνεται στο Σχήμα 4.

  2. Τοποθετήστε τα αντίβαρα τύπου βαλίτσας στις βάσεις στερέωσης χρησιμοποιώντας 2 μπουλόνια (5/8" x 2-¾"), 2 ροδέλες και 2 ασφαλιστικά παξιμάδια (3/8"), όπως φαίνεται στο Σχήμα 5.

  3. φού τοποθετήσετε όλα τα αντίβαρα και τις βάσεις, ελέγξτε τη σύσφιξη όλων των εξαρτημάτων σύνδεσης. Σφίξτε εάν χρειάζεται.

    Important: Όποτε αφαιρείτε το παρελκόμενο του συλλέκτη μην ξεχνάτε να αφαιρείτε τα εμπρός αντίβαρα ώστε να αποκαθίσταται η ευστάθεια του μηχανήματος.

    g299192

    Σχήμα 4

    Το πιρούνι και ο τροχός δεν απεικονίζονται για λόγους σαφήνειας.

    1. Εμπρός δεξιά υποδοχή τροχού
    2. Μπροστινή οπή (δεξιά πλευρά)
    3. σφαλιστικό παξιμάδι (3/8")
    4. Δεξιά βάση στερέωσης
    5. Μπουλόνια (3/8" x 1")
    g299244

    Σχήμα 5

    1. ποστάτης
    2. σφαλιστικό παξιμάδι (3/8")
    3. ντίβαρα τύπου βαλίτσας
    4. Μπουλόνια (5/8" x 2-¾")

Εγκατάσταση προστατευτικών καλυμμάτων στα μηχανήματα που είναι εξοπλισμένα με MyRide

Τοποθετήστε το άνω τμήμα του προστατευτικού καλύμματος στο κάτω μέρος της πλατφόρμας, δώστε κλίση στο προστατευτικό κάλυμμα ώστε να το σύρετε κάτω από το πλαίσιο και εφαρμόστε το προστατευτικό κάλυμμα μέσα στις εγκοπές.

g308505

Σχήμα 6

g308526

Σχήμα 7

  1. Εγκοπή

Στερεώστε το προστατευτικό κάλυμμα με τα μπουλόνια.

g308507

Σχήμα 8

Εγκατάσταση της βάσης παρελκομένου

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

Στήριγμα σταθεροποίησης 1
Καρόβιδα (5/16" x ¾")2
σφαλιστικό παξιμάδι (5/16")4
υτοδιάτρητη βίδα (5/16" x ¾")2
Μπουλόνι (5/16" x 1")2
Πλαίσιο περιστροφής 1
Κοπίλια 2
Ράβδος 2
Ροδέλα 2

Εγκατάσταση του στηρίγματος σταθεροποίησης και του πλαισίου περιστροφής

  1. Εγκαταστήστε το στήριγμα σταθεροποίησης στην ποδιά του κινητήρα, χρησιμοποιώντας τις 2 καρόβιδες (5/16" x ¾") και τα 2 ασφαλιστικά παξιμάδια (5/16") (Σχήμα 9).

    g300204

    Σχήμα 9

    1. Καρόβιδα (5/16" x ¾")
    2. σφαλιστικό παξιμάδι (5/16")

  2. Εγκαταστήστε το πλαίσιο περιστροφής στο πλαίσιο του μηχανήματος, όπως φαίνεται στο Σχήμα 10. Στερεώστε το πλαίσιο περιστροφής στο πλαίσιο του μηχανήματος, χρησιμοποιώντας 2 μπουλόνια (5/16" x 1") και 2 ασφαλιστικά παξιμάδια (5/16").

    g300205

    Σχήμα 10

    1. σφαλιστικό παξιμάδι (5/16")
    2. Μπουλόνι (5/16" x 1")

  3. Στερεώστε το πλαίσιο περιστροφής στην κάτω πλευρά του πλαισίου του μηχανήματος, χρησιμοποιώντας 2 αυτοδιάτρητες βίδες (5/16" x ¾"), όπως φαίνεται στο Σχήμα 11.

    g300206

    Σχήμα 11

    1. υτοδιάτρητη βίδα (5/16" x ¾")

  4. Εγκαταστήστε το καμπυλωμένο, κεφαλωμένο άκρο της ράβδου στην εγκοπή ενσφήνωσης που υπάρχει στην αριστερή πλευρά του πλαισίου του μηχανήματος και μετακινήστε τη ράβδο προς τα πίσω, ώστε να εφαρμόσει στο πλαίσιο (Σχήμα 12).

    Note: Επαναλάβατε για τη δεξιά πλευρά του μηχανήματος.

    g300207

    Σχήμα 12

  5. Εφαρμόστε τα καμπυλωμένα άκρα των ράβδων στη βάση στερέωσης, όπως φαίνεται στο Σχήμα 12, και ασφαλίστε το άκρο κάθε άξονα με τη ροδέλα και την κοπίλια.

Εγκατάσταση της ράβδου ασφάλισης

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

Ράβδος ασφάλισης1
Κοπίλια1

Εγκαταστήστε τη ράβδο ασφάλισης με την κοπίλια (Σχήμα 13).

g033027

Σχήμα 13

  1. Κοπίλια
  2. Ράβδος ασφάλισης

Συναρμολόγηση του άνω μέρους του συλλέκτη

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

Άνω μέρος συλλέκτη1
Σήτα συλλέκτη1

  1. ναποδογυρίστε το άνω μέρος του συλλέκτη.

  2. Εγκαταστήστε τη σήτα, όπως φαίνεται στο Σχήμα 14 φροντίζοντας να έχει κλίση προς τους σάκους συλλογής.

    Note: εβαιωθείτε ότι η σήτα έχει κουμπώσει στη θέση της και ότι οι γλωττίδες έχουν εφαρμόσει στο άνω μέρος του συλλέκτη.

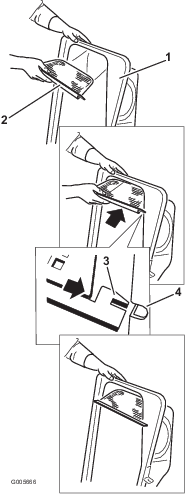

    g005666

    Σχήμα 14

    1. Άνω μέρος συλλέκτη
    2. Σήτα
    3. Γλωττίδα σήτας
    4. Εγκοπή στο άνω μέρος του συλλέκτη

Εγκατάσταση του άνω μέρους του συλλέκτη

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

Σάκος συλλογής γρασιδιού2
Άνω σωλήνας συλλέκτη1
άση περιστροφής2
Μπουλόνι (5/16" x 1")4
Παξιμάδι (5/16")4

  1. Εγκαταστήστε το άνω μέρος του συλλέκτη στο πλαίσιο του συλλέκτη.

  2. Εγκαταστήστε τις βάσεις περιστροφής στο πλαίσιο περιστροφής (Σχήμα 12).

  3. Στερεώστε το άνω μέρος του συλλέκτη στις βάσεις περιστροφής, χρησιμοποιώντας 4 μπουλόνια (5/16" x 1") και 4 παξιμάδια (5/16").

    Note: Για να γίνει ευκολότερα η εγκατάσταση του άνω μέρους του συλλέκτη χρειάζονται 2 άτομα.

    g300208

    Σχήμα 15

    1. Λάμες συλλέκτη
    2. Μπουλόνια (5/16" x 1")
    3. Παξιμάδια (5/16")

  4. νασηκώστε το άνω μέρος του συλλέκτη και εγκαταστήστε τους σάκους, σύροντας τα άγκιστρα που υπάρχουν στο πλαίσιο των σάκων επάνω στις βάσεις συγκράτησης (Σχήμα 16).

    g300378

    Σχήμα 16

  5. Κατεβάστε το άνω μέρος του συλλέκτη πάνω από τους σάκους (Σχήμα 17).

    g033030

    Σχήμα 17

  6. Εγκαταστήστε τον άνω σωλήνα συλλέκτη περνώντας το κυρτό άκρο στο άνοιγμα του άνω μέρους του συλλέκτη.

    Note: εβαιωθείτε ότι το τρυπητό άκρο με το άγκιστρο συγκράτησης δείχνει προς τα κάτω και προς τα έξω ώστε να είναι έτοιμο να υποδεχτεί το Συμπληρωματικό Κιτ Συλλέκτη.

Εγκατάσταση του καναλιού

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

Κανάλι1
Διάφραγμα [μόνο για πλατφόρμα 127 cm (50’’)]1

Για πλατφόρμες 137 cm (54"), μεταβείτε στο ήμα 3.

  1. Για πλατφόρμες 127 cm (50"), αφαιρέστε το υπάρχον διάφραγμα από το μηχάνημα (Σχήμα 18).

    g299303

    Σχήμα 18

  2. Εγκαταστήστε το νέο μικρό διάφραγμα στο δάπεδο του χλοοκοπτικού μηχανήματος στην ίδια θέση από όπου αφαιρέσατε το προηγούμενο (Σχήμα 19).

    g299302

    Σχήμα 19

    μόνο για δάπεδο 127 cm (50")

  3. Περιστρέψτε το διάφραγμα ώσπου να ακουμπήσει την πλατφόρμα του χλοοκοπτικού.

    g300376

    Σχήμα 20

  4. Δώστε κλίση στο κανάλι και εγκαταστήστε τον πείρο στην οπή της πλατφόρμας του χλοοκοπτικού μηχανήματος όπως φαίνεται στο Σχήμα 21.

    g300377

    Σχήμα 21

  5. Περιστρέψτε το κανάλι προς τα πίσω και προς το δάπεδο, ώστε το κανάλι να είναι ευθυγραμμισμένο με το δάπεδο του χλοοκοπτικού μηχανήματος, χωρίς να εξέχει καθόλου.

    Note: εβαιωθείτε ότι το εύκαμπτο μάνδαλο στο απέναντι πλαϊνό του καναλιού δεν εμποδίζει την ευθυγράμμιση του ανοίγματος του καναλιού με την πλατφόρμα.

  6. Με το αγκιστρωτό μάνδαλο στην επάνω πλευρά του καναλιού, αγκαλιάστε τη ράβδο περιστροφής του συγκροτήματος του εκτροπέα και εγκαταστήστε τη ράβδο εντός της οπής της πλατφόρμας του χλοοκοπτικού μηχανήματος (Σχήμα 22).

    g300375

    Σχήμα 22

  7. γκιστρώστε το εύκαμπτο μάνδαλο του καναλιού στο κούμπωμα που είναι συγκολλημένο στην πλατφόρμα του χλοοκοπτικού μηχανήματος (Σχήμα 23).

    g299268

    Σχήμα 23

    1. Κανάλι
    2. Κούμπωμα
    3. Εύκαμπτο άγκιστρο

Σύνδεση του σωλήνα εξαγωγής

Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:

Σωλήνας εξαγωγής1

  1. Σύρετε το κυρτό άκρο του σωλήνα στην υποδοχή στο άνω μέρος του συλλέκτη (Σχήμα 24).

    g010641

    Σχήμα 24

    1. Σωλήνας εξαγωγής
    2. Υποδοχή στο άνω μέρος του συλλέκτη
    3. Σωλήνας εξαγωγής, πλατύστομο άκρο
    4. Άγκιστρο
    5. Ελαστικό πιαστράκι

  2. Σύρετε το πλατύστομο άκρο του σωλήνα εξαγωγής πάνω από το άκρο του καναλιού. Περάστε το ελαστικό πιαστράκι του καναλιού στο άγκιστρο του σωλήνα εξαγωγής (Σχήμα 24).

  3. φού ολοκληρώσετε την εγκατάσταση του συλλέκτη, τοποθετήστε το καλώδιο στο/στα μπουζί.

Χειρισμός

Note: Καθορίστε την αριστερή και δεξιά πλευρά του μηχανήματος από την κανονική θέση λειτουργίας.

Προειδοποίηση

Για την αποφυγή τραυματισμών, ακολουθείτε τις εξής διαδικασίες:

  • Προτού χρησιμοποιήσετε αυτό το παρελκόμενο, εξοικειωθείτε με όλες τις οδηγίες λειτουργίας και ασφάλειας που δίνονται στο Εγχειρίδιο Χειριστή για το χλοοκοπτικό μηχάνημα.

  • Ποτέ μην αφαιρέσετε τον σωλήνα εξαγωγής, τους σάκους, το άνω μέρος του συλλέκτη ή το κανάλι ενώ λειτουργεί ο κινητήρας.

  • Προτού καθαρίσετε το σύστημα σάκων συλλογής από τα κατάλοιπα, να σβήνετε πάντα το κινητήρα και να περιμένετε να ακινητοποιηθούν όλα τα κινούμενα μέρη.

  • Ποτέ μην εκτελείτε συντήρηση ή επισκευές ενώ λειτουργεί ο κινητήρας.

Άδειασμα των σάκων συλλογής γρασιδιού

Προειδοποίηση

Τα υπολείμματα, όπως φύλλα, χορτάρια, γρασίδι ή κλαδιά αναφλέγονται εύκολα. Μια φωτιά στον χώρο του κινητήρα μπορεί να προκαλέσει τραυματισμό και υλικές ζημιές.

  • Διατηρείτε τον χώρο του κινητήρα και του σιγαστήρα της εξάτμισης καθαρό από υπολείμματα.

  • Φροντίζετε κατά το άνοιγμα του καλύμματος του συλλέκτη να μην πέσουν υπολείμματα στον χώρο του κινητήρα και του σιγαστήρα της εξάτμισης.

  • φήνετε το μηχάνημα να κρυώσει προτού το αποθηκεύσετε.

Να είστε προσεκτικοί κατά την αφαίρεση ή τον χειρισμό των γεμάτων σάκων συλλογής γρασιδιού. Για να αδειάσετε τους σάκους συλλογής γρασιδιού:

  1. Σταθμεύστε το μηχάνημα σε επίπεδη επιφάνεια και αποσυμπλέξτε τον διακόπτη ελέγχου λεπίδων.

  2. Μετακινήστε τους μοχλούς ελέγχου κίνησης προς τα έξω στη θέση «νεκρά - κλείδωμα», σβήστε τον κινητήρα, αφαιρέστε το κλειδί, τραβήξτε χειρόφρενο και περιμένετε να ακινητοποιηθούν όλα τα κινούμενα μέρη προτού απομακρυνθείτε από τη θέση του χειριστή.

  3. νοίξτε (σηκώστε) το άνω μέρος του συλλέκτη (Σχήμα 25).

    g005758

    Σχήμα 25

  4. Συμπιέστε τα υπολείμματα μέσα στους σάκους. Χρησιμοποιώντας και τα δύο χέρια, σηκώστε τον σάκο και απαγκιστρώστε τον από τη βάση συγκράτησης. δειάστε τον σάκο. Επαναλάβετε τη διαδικασία για τον άλλο σάκο.

    g300218

    Σχήμα 26

    g300217

    Σχήμα 27

  5. Εγκαταστήστε τους σάκους, σύροντας τα άγκιστρα που υπάρχουν στο πλαίσιο των σάκων επάνω στις βάσεις συγκράτησης.

  6. Κατεβάστε το άνω μέρος του συλλέκτη πάνω από τους σάκους.

Καθαρισμός του συλλέκτη από κατάλοιπα

Προειδοποίηση

Όταν ο συλλέκτης λειτουργεί, η φτερωτή του απορροφητήρα περιστρέφεται και μπορεί να ακρωτηριάσει ή τραυματίσει τα χέρια ή τα δάκτυλά σας.

  • Πριν από οποιαδήποτε ρύθμιση, καθαρισμό, επισκευή ή έλεγχο του απορροφητήρα και προτού καθαρίσετε το κανάλι, σβήστε τον κινητήρα και περιμένετε να ακινητοποιηθούν όλα τα κινούμενα μέρη. φαιρέστε το κλειδί.

  • Χρησιμοποιώντας ένα ραβδί ή παρόμοιο αντικείμενο, ποτέ τα χέρια σας, απομακρύνετε τυχόν κατάλοιπα από τον απορροφητήρα και τον σωλήνα.

  • Κρατάτε το πρόσωπο, τα χέρια, τα πόδια και κάθε άλλο μέρος του σώματός σας, καθώς και ρουχισμό, μακριά από μη εμφανή, κινούμενα ή περιστρεφόμενα μέρη.

  1. Σταθμεύστε το μηχάνημα σε επίπεδη επιφάνεια και αποσυμπλέξτε τον διακόπτη ελέγχου λεπίδων.

  2. Μετακινήστε τους μοχλούς ελέγχου κίνησης προς τα έξω στη θέση «νεκρά - κλείδωμα», σβήστε τον κινητήρα, αφαιρέστε το κλειδί, τραβήξτε χειρόφρενο και περιμένετε να ακινητοποιηθούν όλα τα κινούμενα μέρη προτού απομακρυνθείτε από τη θέση του χειριστή.

  3. Ελέγξτε τους σάκους συλλογής γρασιδιού και αδειάστε τους εάν έχουν γεμίσει.

  4. φαιρέστε και απομακρύνετε τον σωλήνα εξαγωγής και το κανάλι από το άνω μέρος του συλλέκτη και το χλοοκοπτικό μηχάνημα. Χρησιμοποιώντας ένα ραβδί ή παρόμοιο αντικείμενο, απομακρύνετε προσεκτικά και καθαρίστε τυχόν κατάλοιπα από το χλοοκοπτικό μηχάνημα, τον σωλήνα εξαγωγής, το κανάλι και το άνω μέρος του συλλέκτη.

  5. Μόλις απομακρύνετε τα κατάλοιπα, εγκαταστήστε ολόκληρο το σύστημα του συλλέκτη και συνεχίστε την εργασία σας.

φαίρεση του συλλέκτη

Προσοχή

Η λειτουργία του μηχανήματος με εγκατεστημένα τα εμπρός αντίβαρα και χωρίς το παρελκόμενο του συλλέκτη μπορεί να προκαλέσει αστάθεια με συνέπεια την απώλεια του ελέγχου.

  • Να αφαιρείτε πάντα τα εμπρός αντίβαρα όταν αφαιρείτε το παρελκόμενο του συλλέκτη.

  • Ποτέ μη λειτουργείτε το μηχάνημα με εμπρός αντίβαρα αλλά χωρίς το παρελκόμενο του συλλέκτη.

Για να αφαιρέσετε τον συλλέκτη εκτελέστε με αντίστροφη σειρά τις ενότητες του κεφαλαίου «Εγκατάσταση» για όλα τα εγκατεστημένα κιτ που σχετίζονται με τον συλλέκτη. Εάν υπάρχουν εγκατεστημένα αντίβαρα, τότε να αφαιρείτε πάντα τα εμπρός αντίβαρα του συλλέκτη όταν αφαιρείτε το παρελκόμενο του συλλέκτη.

Note: Κατά την εγκατάσταση του κιτ ποδιάς κομμένου χόρτου είναι απαραίτητο να αφαιρέσετε το διάφραγμα αποκοπής.

Χρήση της ράβδου ζεύξης

Το πλαίσιο στήριξης του συλλέκτη διαθέτει ράβδο ζεύξης που μπορεί να χρησιμοποιηθεί για ρυμούλκηση.

  • Διαβάστε και κατανοήστε όλες τις οδηγίες λειτουργίας του μηχανήματος.

  • Πριν από κάθε στροφή, μειώστε ταχύτητα και τηρείτε τις αποστάσεις ασφαλείας.

  • Πάρτε τις στροφές ανοικτά ώστε ο ρυμουλκούμενος εξοπλισμός να μην έρθει σε επαφή με το όχημα ρουμούλκησης.

  • Η άσκηση υπερβολικής δύναμης έλξης μπορεί να προκαλέσει βλάβη στο υδροστατικό σύστημα μετάδοσης.

    g300210

    Σχήμα 28

    1. Πλαίσιο στήριξης του συλλέκτη με ράβδο ζεύξης

Συμβουλές για το χειρισμό

Συμβουλές κατά τη χρήση των σάκων

Διαστάσεις μηχανήματος-παρελκομένου

Να έχετε υπόψη ότι το μήκος και το πλάτος του μηχανήματος είναι μεγαλύτερο με εγκατεστημένο παρελκόμενο. Εάν πάρετε κλειστή στροφή σε περιορισμένο χώρο μπορεί να προκληθεί ζημιά στο παρελκόμενο.

Ξάκρισμα

Πάντα να ξακρίζετε με την αριστερά πλευρά του χλοοκοπτικού μηχανήματος. Μην ξακρίζετε με τη δεξιά πλευρά διότι μπορεί να προκαλέσετε βλάβη στο κανάλι του συλλέκτη και στον σωλήνα εξαγωγής.

Ύψος κοπής

Μη ρυθμίζετε το ύψος κοπής πολύ χαμηλά διότι το ψηλό γρασίδι γύρω από το χλοοκοπτικό μηχάνημα μπορεί να εμποδίζει την διείσδυση του αέρα κάτω από το χλοοκοπτικό μηχάνημα και, συνεπώς, την εισαγωγή του στο σύστημα σάκων συλλογής. Εάν δεν μπαίνει αρκετός αέρας κάτω από το χλοοκοπτικό μηχάνημα, τότε το σύστημα σάκων συλλογής θα φράξει.

Συχνότητα κουρέματος

Κόβετε το γρασίδι τακτικά, ειδικά εάν μεγαλώνει γρήγορα. Εάν το γρασίδι είναι πολύ ψηλό, τότε πρέπει να το κουρέψετε με δύο περάσματα.

Τεχνική κουρέματος

Για τη βέλτιστη εμφάνιση του γρασιδιού, φροντίζετε να επικαλύπτετε ελαφρά με το χλοοκοπτικό μηχάνημα την περιοχή που έχετε ήδη κουρέψει. Με τον τρόπο αυτό μειώνετε το φορτίο στον κινητήρα και περιορίζεται η πιθανότητα έμφραξης του καναλιού και του σωλήνα εξαγωγής.

Ταχύτητα με χρήση των σάκων

Στις περισσότερες περιπτώσεις χρήσης του συστήματος σάκων ο μοχλός γκαζιού του χλοοκοπτικού μηχανήματος θα βρίσκεται στη θέση FAST (Γρήγορα) και η κίνηση θα γίνεται με κανονική ταχύτητα πορείας. Ωστόσο, σε περίπτωση πολύ ξηρού και σκονισμένου γρασιδιού, ίσως χρειαστεί να μειώσετε τις στροφές του γκαζιού και να αυξήσετε την ταχύτητα πορείας του χλοοκοπτικού μηχανήματος. Το σύστημα σάκων ενδέχεται να φράξει εάν κινείστε πολύ γρήγορα με υπερβολικά χαμηλές στροφές κινητήρα. Σε επικλινείς επιφάνειες, ίσως χρειαστεί να μειώσετε την ταχύτητα πορείας του χλοοκοπτικού μηχανήματος. υτό βοηθά στη διατήρηση των στροφών του κινητήρα και της αποδοτικότητας του συστήματος σάκων. Όποτε είναι δυνατόν, να κουρεύετε κινούμενοι προς τα κάτω.

Προσοχή

Καθώς οι σάκοι γεμίζουν, το επιπλέον βάρος προστίθεται στο πίσω μέρος του μηχανήματος. Εάν σταματήσετε και ξαναθέσετε απότομα το μηχάνημα σε λειτουργία σε ανωφέρεια, τότε μπορεί είτε να χάσετε τον έλεγχο του συστήματος διεύθυνσης είτε να ανατραπεί το μηχάνημα.

  • Μην σταματάτε ή ξεκινάτε απότομα σε ανωφέρειες ή κατωφέρειες. ποφεύγετε το ξεκίνημα σε ανωφέρειες.

  • Εάν χρειαστεί να σταματήσετε σε ανωφέρεια, αποσυμπλέξτε το χειριστήριο λεπίδων. Στη συνέχεια, κατεβείτε με όπισθεν και χαμηλή ταχύτητα.

  • ποφεύγετε τις απότομες στροφές ή αλλαγές ταχύτητας σε επικλινείς επιφάνειες.

  • Ποτέ μη λειτουργείτε το μηχάνημα με εμπρός αντίβαρα αλλά χωρίς το παρελκόμενο του συλλέκτη.

Σύστημα σάκων και ψηλό γρασίδι

Το πολύ ψηλό γρασίδι είναι βαρύ και ενδέχεται να μην προωθείται εντελώς στους σάκους συλλογής γρασιδιού. Σε αυτήν την περίπτωση υπάρχει κίνδυνος έμφραξης του σωλήνα εξαγωγής και του καναλιού. Για να αποφύγετε έμφραξη του συστήματος σάκων συλλογής, κουρέψτε το γρασίδι αρχικά με μεγάλο ύψος κοπής και, μετά, χαμηλώστε το χλοοκοπτικό μηχάνημα στο κανονικό ύψος κοπής και επαναλάβετε τη διαδικασία.

Σύστημα σάκων και υγρό γρασίδι

Προσπαθείτε πάντα να κουρεύετε το γρασίδι όταν είναι στεγνό ώστε να αποκτά ωραία εμφάνιση. Εάν πρέπει να κουρέψετε υγρό γρασίδι, τότε χρησιμοποιήστε τη συμβατική λειτουργία πλευρικής εξαγωγής του χλοοκοπτικού μηχανήματος. Όταν μετά από κάποιες ώρες το κομμένο γρασίδι στεγνώσει, εγκαταστήστε το πλήρες παρελκόμενο του συλλέκτη και αναρροφήστε το.

Ενδείξεις έμφραξης

Κατά τη χρήση των σάκων συλλογής, μικρή ποσότητα κομμένου γρασιδιού εξέρχεται από το εμπρός μέρος του χλοοκοπτικού μηχανήματος. υτό είναι φυσιολογικό. Εάν αυτή η ποσότητα του κομμένου γρασιδιού είναι υπερβολικά μεγάλη, τότε είτε οι σάκοι έχουν γεμίσει είτε το σύστημα έχει έμφραξη.

Συντήρηση

Note: Καθορίστε την αριστερή και δεξιά πλευρά του μηχανήματος από την κανονική θέση λειτουργίας.

Συνιστώμενο χρονοδιάγραμμα συντήρησης

Περιοδικότητα εργασιών συντήρησηςΔιαδικασία συντήρησης
Μετά τις πρώτες 10 ώρες
  • Επιθεωρήστε τον συλλέκτη.
    		•
    Πριν από κάθε χρήση ή καθημερινά
  • Καθαρίστε τον συλλέκτη.
    		•
    Πριν από την αποθήκευση
  • Επιθεωρήστε τον συλλέκτη.
  • Καθαρίστε τον συλλέκτη.
    		•

    Προειδοποίηση

    ν αφήσετε το κλειδί στη μίζα, μπορεί κάποιος να θέσει ακούσια τον κινητήρα σε λειτουργία και να τραυματιστείτε εσείς ή διερχόμενοι.

    Προτού εκτελέσετε οποιαδήποτε εργασία συντήρησης, αφαιρέστε το κλειδί από τη μίζα και αποσυνδέστε το καλώδιο του μπουζί. πομακρύνετε το καλώδιο έτσι ώστε να μην έρθει τυχαία σε επαφή με το μπουζί.

    Προειδοποίηση

    Οι κινητήρες ανεβάζουν πολύ υψηλή θερμοκρασία κατά τη λειτουργία τους. Η επαφή με πολύ θερμές επιφάνειες θα προκαλέσει εγκαύματα.

    φήνετε τον κινητήρα και ειδικά τον σιγαστήρα της εξάτμισης να κρυώσουν προτού τους αγγίξετε.

    Προειδοποίηση

    Τα υπολείμματα, όπως φύλλα, χορτάρια, γρασίδι ή κλαδιά αναφλέγονται εύκολα. Μια φωτιά στον χώρο του κινητήρα μπορεί να προκαλέσει τραυματισμό και υλικές ζημιές.

    • Διατηρείτε τον χώρο του κινητήρα και του σιγαστήρα της εξάτμισης καθαρό από υπολείμματα.

    • Φροντίζετε κατά το άνοιγμα του καλύμματος του συλλέκτη να μην πέσουν υπολείμματα στον χώρο του κινητήρα και του σιγαστήρα της εξάτμισης.

    • φήνετε το μηχάνημα να κρυώσει προτού το αποθηκεύσετε.

    Επιθεώρηση του συλλέκτη

    Περιοδικότητα εργασιών συντήρησηςΔιαδικασία συντήρησης
    Μετά τις πρώτες 10 ώρες
  • Επιθεωρήστε τον συλλέκτη.
    		•
    Πριν από την αποθήκευση
  • Επιθεωρήστε τον συλλέκτη.
    		•

    1. Ελέγξτε το κανάλι, τον σωλήνα εξαγωγής και το άνω τμήμα του συλλέκτη. ντικαταστήστε αυτά τα εξαρτήματα εάν έχουν ρωγμές ή βλάβες.

    2. Σφίξτε όλα τα παξιμάδια, τα μπουλόνια και τις βίδες.

    3. Επιθεωρήστε όλα τα εξαρτήματα σύνδεσης και τα μάνδαλα. ντικαταστήστε όσα λείπουν ή έχουν φθαρεί.

    4. Επιθεωρήστε τους σάκους συλλογής γρασιδιού για τυχόν αλλοιώσεις.

      Προειδοποίηση

      ν οι σάκοι συλλογής γρασιδιού σχιστούν φθαρούν ή αλλοιωθούν, μπορεί να προκληθεί σοβαρός τραυματισμός σε εσάς ή σε διερχόμενα άτομα από υπολείμματα ή άλλα αντικείμενα που μπορεί να εκτοξευτούν με ταχύτητα περνώντας μέσα από τους σάκους.

      • Ελέγξτε τους σάκους συλλογής γρασιδιού για τρύπες, σχισίματα, φθορές και άλλες αλλοιώσεις.

      • Μην πλένετε τους σάκους συλλογής γρασιδιού.

      • Εάν οι σάκοι αλλοιωθούν, τοποθετήστε νέους σάκους συλλογής γρασιδιού που θα προμηθευτείτε από τον κατασκευαστή του συλλέκτη γρασιδιού.

    Επιθεώρηση των λεπίδων του χλοοκοπτικού μηχανήματος

    Ελέγχετε τακτικά τις λεπίδες του χλοοκοπτικού μηχανήματος, αλλά και όποτε μια λεπίδα χτυπά σε κάποιο αντικείμενο.

    Εάν οι λεπίδες έχουν φθαρεί υπερβολικά ή έχουν υποστεί ζημιά, εγκαταστήστε καινούριες λεπίδες. Για την πλήρη συντήρηση των λεπίδων, ανατρέξτε στο Εγχειρίδιο Χειριστή.

    Καθαρισμός του συλλέκτη

    Περιοδικότητα εργασιών συντήρησηςΔιαδικασία συντήρησης
    Πριν από κάθε χρήση ή καθημερινά
  • Καθαρίστε τον συλλέκτη.
    		•
    Πριν από την αποθήκευση
  • Καθαρίστε τον συλλέκτη.
    		•

    1. Μετά από κάθε χρήση, αφαιρέστε και πλύνετε το εσωτερικό και το εξωτερικό του άνω τμήματος του συλλέκτη, του σωλήνα εξαγωγής και του καναλιού, καθώς και την κάτω πλευρά του χλοοκοπτικού μηχανήματος, ψεκάζοντας νερό με το λάστιχο. Για να αφαιρέσετε επίμονες βρομιές χρησιμοποιήστε ήπιο απορρυπαντικό.

    2. Φροντίστε να απομακρύνετε το κολλημένο ή ξεραμένο γρασίδι από όλα τα εξαρτήματα.

    3. Ξεπλύνετε τους σάκους με το λάστιχο για να απομακρύνετε τυχόν υπολείμματα.

    4. Μετά το πλύσιμο, αφήστε όλα τα εξαρτήματα να στεγνώσουν εντελώς.

    Αποθήκευση

    ποθήκευση του συλλέκτη

    Note: Για να αποφύγετε την πρόωρη αλλοίωση του υλικού των σάκων, φυλάσσετε τους σάκους σε σημείο όπου θα μπορούν να στεγνώνουν εντελώς μετά από κάθε χρήση.

    1. Καθαρίστε τον συλλέκτη. νατρέξτε στην ενότητα «Καθαρισμός του συλλέκτη».

    2. Επιθεωρήστε τον συλλέκτη για φθορές. νατρέξτε στην ενότητα «Επιθεώρηση του συλλέκτη».

    3. εβαιωθείτε ότι οι σάκοι συλλογής γρασιδιού είναι άδειοι και εντελώς στεγνοί.

    4. ποθηκεύστε τον συλλέκτη σε καθαρό, στεγνό χώρο, μακριά από το άμεσο ηλιακό φως. υτό θα προστατεύσει τα πλαστικά εξαρτήματα και θα παρατείνει τη διάρκεια ζωής του συλλέκτη. Εάν πρέπει να αποθηκεύσετε τον συλλέκτη σε εξωτερικό χώρο, τότε καλύψτε τον με αδιάβροχο κάλυμμα.
