Turvaohjeet
Turva- ja ohjetarrat
 |
Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla. |
Asennus
Note: Koneen vasen ja oikea puoli määritellään käyttöasennosta käsin.
Koneen valmistelu
-
Pysäköi kone tasaiselle alustalle.
-
Kytke seisontajarru.
-
Laske lisälaite.
-
Sammuta moottori ja irrota virta-avain.
Konepellin salvan asennus
Vaiheeseen tarvittavat osat:
| Salvan tuki | 1 |
| Malli | 1 |
| Lukitsinlevy | 2 |
| Niitti (½ tuumaa) | 2 |
| Salpa | 1 |
| Kiila | 1 |
-
Leikkaa käyttöoppaan takana oleva malli irti.
Note: Varmista, että mallipohjan mittakaava on oikea.
-
Kohdista malli konepellin vasemmalle puolelle kuvan mukaisesti (Kuva 1).
-
Poraa kolme reikää konepeltiin kuvan mukaisesti (Kuva 2).
-
Kiinnitä salvan tuki konepellin liuskaan käyttämällä liuskan nykyisiä kiinnitystarvikkeita (Kuva 3).
-
Kiinnitä lukitsinlevyt konepeltiin kahden niitin (½ tuumaa) avulla (Kuva 4).
-
Irrota vastamutteri avainsalvasta.
-
Aseta avainsalpa konepeltiin (Kuva 5).
-
Kiinnitä avainsalpa konepeltiin aiemmin irrotetun vastamutterin (Kuva 5) avulla.
-
Laske konepelti alas ja lukitse se ala-asentoon avaimella.
Note: Säädä salvan tukea (Kuva 3) tarpeen mukaan niin, että konepelti on lukittu ala-asentoon.
Tarrojen asennus
Vaiheeseen tarvittavat osat:
| Kaltevuustarra (osanro 144-3952) | 1 |
| CE- ja äänitarra (osanro 144-4015) | 1 |
Levitä tarrat puhtaalle ja kuivalle pinnalle.
-
Asenna kaltevuustarra seuraavasti:
-
Määritä seuraavan taulukon avulla, mikä on oman ajoyksikkömallisi ja lisälaitteidesi tarra.
Important: Jos käytät useampaa kuin yhtä etulisälaitetta, sinun on asennettava pienin soveltuva kaltevuustarra.Esimerkki: Jos sinulla on ajoyksikkömalli 31900 ja käytät sekä leikkuuyksikkömallia 31970 (kaltevuustarra A) että varstamallia 02835 (kaltevuustarra B), sinun on asennettava kaltevuustarra A.
Important: Tarkista ajoyksikön käyttöoppaasta omaan ajoyksikkö- ja lisälaitekokoonpanoosi tarvittava takapaino.
Kaltevuustarrat ajoyksikkö- ja lisälaitekokoonpanoittain
Ajoyksikön mallinumero Lisälaitteen mallinumero tai nimi Kaltevuustarra Tarra kaltevuusstandardin täyttämiseksi* Tarra rinnesuorituskyvyn parantamiseksi* 31900 31970 A E 31970 ja häikäisysuoja A D 31971 A E 31971 ja häikäisysuoja A D 31972 A D 31972 ja häikäisysuoja B C 31973 A D 31973 ja häikäisysuoja B C 31974 A E 31974 ja häikäisysuoja A D 31975 A D 31975 ja häikäisysuoja B C 02835 B C 02835 ja häikäisysuoja A B 31901 31970 B G 31970 ja häikäisysuoja B E 31971 B G 31971 ja häikäisysuoja B E 31972 B F 31972 ja häikäisysuoja A D 31973 B F 31973 ja häikäisysuoja A D 31974 B G 31974 ja häikäisysuoja B E 31975 B F 31975 ja häikäisysuoja B D 02835 B E 02835 ja häikäisysuoja A D 31902 31970 B F 31970 ja häikäisysuoja B D 31971 B F 31971 ja häikäisysuoja B D 31972 A E 31972 ja häikäisysuoja A B 31973 A E 31973 ja häikäisysuoja A B 31974 B F 31974 ja häikäisysuoja B D 31975 A E 31975 ja häikäisysuoja A B 02835 A D 02835 ja häikäisysuoja A – 31903 31970 A – 31971 A – 31972 A – 31973 A – 31974 A – 31975 A – 02835 A – *Kun kuormana on käyttöoppaassa annettu tarvittava takapaino. -
Irrota tarvitsemasi kaltevuustarra taustasta ja hävitä loput tarrat.
-

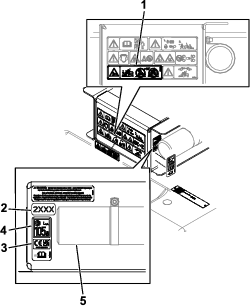

Asenna kaltevuustarra (osanro 144-3952) nykyisen varoitustarran kohtaan kuvan mukaisesti (Kuva 6).
-
-
Asenna CE- ja äänitarra (osanro 144-4015) vuosimallin tarran lähelle kuvan mukaisesti (Kuva 6).
Jos varusteena on F60-varstaleikkuri, äänitarraa ei tarvitse asentaa.
Moottorin käyntinopeuden säätö
Vaiheeseen tarvittavat osat:
| Vaijerisuojus (vain mallien 31900 ja 31901 koneet) | 2 |
| Niitti (⅛ tuumaa) (vain mallien 31900 ja 31901 koneet) | 2 |
CE-melusertifiointivaatimusten täyttämiseksi sinun on säädettävä seuraavien koneiden moottorin käyntinopeus:
-
Mallien 31900 ja 31901 koneet: katso kohta Moottorin käyntinopeuden säätö ja vaijerisuojusten asennus.
-
Mallien 31902 ja 31903 koneet: katso kohta Moottorin käyntinopeuden säätö.
Moottorin käyntinopeuden säätö ja vaijerisuojusten asennus
Note: Tarkkaile moottorin käyntinopeutta kierroslukumittarilla.
-
Käynnistä moottori ja anna sen lämmetä 71–77 °C:een.
Note: Moottorin lämpötila näkyy näytössä.
-
Nosta moottorin käyntinopeus korkeaan joutokäyntinopeuteen kaasuvivulla.
-
Tarkkaile moottorin korkeaa joutokäyntinopeutta kierroslukumittarilla.
-

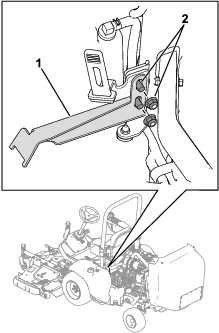

Löysää kaasuvaijerin vastamutterit (Kuva 7).
Note: Kaasuvaijeri sijaitsee moottorin vasemmalla puolella.
-
Säädä kaasuvaijeria kannattimessa (Kuva 7) niin, että nopeudeksi tulee 3 100 kierr./min.
-
Kiristä kaasuvaijerin vastamutterit.
-
Sammuta moottori ja irrota virta-avain.
-
Asenna vaijerisuojukset kaasuvaijerin vastamutterien ympärille kahdella niitillä (⅛ tuumaa) (Kuva 8).
Jos niiteille ei ole valmiina reikiä, poraa 0,4 cm:n reiät kaapelin asennuslevyyn vaijerisuojuksen reikien avulla.
Moottorin käyntinopeuden säätö
Katso ohjeet koneen säätämiseksi CE-tilaan Toro DIAG ‑käyttäjän ohjelmisto-oppaasta.
Note: CE-tila rajoittaa moottorin korkeaksi joutokäyntinopeudeksi 2 900 kierr./min, kun voimanulosotto on käytössä.
