42-tolline koguja

Nullpöörderaadiusega murutraktor

Model No. 79411-Serial No. 400000000 and Up

Sissejuhatus

Toote õigeks kasutamiseks ja hooldamiseks ning vigastuste ja toote kahjustamise vältimiseks lugege seda teavet tähelepanelikult. Teie vastutate toote nõuetekohase ja ohutu kasutamise eest.

Kui soovite saada teavet tooteohutuse, kasutusjuhendite, lisaseadmete ja edasimüüjate kohta või soovite oma toodet registreerida, külastage veebisaiti www.Toro.com.

Kui vajate hooldust, Toro originaalvaruosi või lisainfot, võtke ühendust volitatud hooldusfirmaga või Toro klienditeenindusega ning vaadake valmis toote mudel ja seerianumber. Joonis 1 näitab tootel mudeli- ja seerianumbri asukohta. Kirjutage numbrid selleks ette nähtud tühjale alale.

g005673

Joonis 1

  1. Mudeli- ja seerianumbri asukoht

Selles juhendis on esitatud potentsiaalsed ohud ja hoiatussümboliga (Joonis 2) tähistatud ohutusteated, mis juhivad tähelepanu ohule, mis võib soovitatud ettevaatusabinõude eiramisel tekitada raskeid või eluohtlikke vigastusi.

g000502

Joonis 2

Hoiatussümbolid

Selles juhendis kasutatakse kahte sõna teabe esiletõstmiseks. Oluline” juhib tähelepanu erilisele mehaanikateabele ja märkus” rõhutab üldist teavet, millele tuleks erilist tähelepanu pöörata.

Ohutus

  • Tutvuge seadmete ja juhtelementide ohutu kasutamise ning ohutussiltidega.

  • Olge murukogujate või muude tarvikute puhul eriti ettevaatlik. Need võivad mõjutada masina stabiilsust ja tööomadusi.

  • Stabiilsuse parandamiseks järgige tootja soovitusi rattaraskuste või vastukaalude lisamise või eemaldamise kohta.

  • Ärge kasutage murukogujat järskudel kallakutel. Raske murukoguja võib põhjustada juhitavuse kaotamist või masina ümberminekut.

  • Vähendage kiirust ja kasutage seadet mäenõlvadel eriti ettevaatlikult. Sõitke mäenõlvadel kindlasti soovitatud suunas. Maastikuolud võivad mõjutada masina stabiilsust. Olge järsakute lähedal äärmiselt ettevaatlik.

  • Liikuge kallakutel alati aeglaselt ja järk-järgult. Ärge tehke järske pöördeid ega kiiruse- või suunamuutusi.

  • Murukoguja võib takistada tahavaadet. Tagurdage äärmiselt ettevaatlikult.

  • Olge masina laadimisel haagisele või veokile või selle mahalaadimisel ettevaatlik.

  • Ärge kasutage masinat, kui väljaviske deflektor on üles tõstetud, eemaldatud või sellele on muudatusi tehtud, välja arvatud juhul, kui kasutate murukogujat.

  • Hoidke käed ja jalad liikuvatest osadest eemale. Ärge tehke reguleerimisi töötava mootoriga.

  • Enne juhikohalt lahkumist mis tahes põhjusel, sh murukoguja tühjendamiseks või renni ummistuse puhastamiseks, parkige masin tasasele pinnale, vabastage ajamid ja lülitage mootor välja.

  • Murukoguja eemaldamise korral pange tagasi kõik väljaviske deflektorid või kaitsmed, mis võidi murukoguja paigaldamiseks eemaldada. Ärge kasutage niidukit, kui murukoguja või väljaviskedeflektor ei ole paigaldatud.

  • Ärge jätke muru pikemaks ajaks murukogujasse.

  • Murukoguja komponentide kulumise ja kahjustuste tõttu võivad liikuvad osad olla katteta ning tekib esemete viskumise oht. Kontrollige tihti komponente ja vajaduse korral asendage need tootja soovitatud osadega.

Koorma vedamise ohutus

  • Kinnitage koorem alati konksu külge.

  • Järgige veetava koorma ja kallakutel vedamisega seoses tarviku tootja kaalupiirangute soovitusi.

  • Ärge lubage lapsi ega teisi koorma peale ega lähedusse.

  • Kallakutel võib koorma kaal põhjustada veojõu kaotust ning juhitavuse kaotamist. Vähendage koorma kaalu ja sõitke aeglasemalt.

  • Koorma raskus pikendab pidurdusteekonda. Sõitke aeglaselt ja kasutage peatumiseks pikemat teekonda.

  • Tehke laugeid pöördeid, et koorem masinat ei puudutaks.

  • Ärge vedage koormat, mis kaalub vedavast masinast rohkem.

Ohutus- ja juhendsildid

Graphic

Ohutusmärgid ja juhised on kasutajale lihtsasti nähtavad ning asuvad iga võimaliku ohtliku koha lähedal. Asendage kõik kahjustatud või puuduvad märgised.
decal109-6809

109-6809

  1. Käe muljumisoht – ärge eemaldage masinalt tervet kogujat, vaid avage koguja ülaosa ja seejärel eemaldage kogujast kott või kotid. Ärge eemaldage koguja ülaosa, kui see on suletud. Avage koguja ülaosa ja seejärel eemaldage see.
decal110-6691

110-6691

  1. Viskuvate esemete oht – hoidke kõrvalseisjad eemal.
  2. Viskuvate esemete oht, niiduk – ärge töötage ilma deflektori, väljalaske katte ega murukogumissüsteemita.
  3. Kätte või jalga lõikamise oht – hoidke liikuvatest osadest eemale.
decal133-8061

133-8061

Paigaldus

Masina ettevalmistamine

  1. Parkige masin tasasele pinnasele.

  2. Lülitage tera reguleerija välja.

  3. Seadke liikumise reguleerimise hoovad välimisse NEUTRAALOLEKUSSE LUKUSTAMISE asendisse, et rakendada seisupidur.

  4. Lülitage mootor välja ja eemaldage võti.

Kaitsete eemaldamine

Ainult masinatele, millel on MyRide®

Note: Hoidke kõik eemaldatud osad hilisemaks paigaldamiseks alles.

  1. Eemaldage poldid, mis hoiavad kaitsmeid raami külgedel.

  2. Eemaldage raami mõlemal küljel olevad kaitsed (Joonis 3).

    g308507

    Joonis 3

Raskuste paigaldamine

Selleks toiminguks vajalikud osad:

Polt (⅜ × 1")4
Lukustusmutter (⅜")6
Vasakpoolse raskuse kinnituskronstein1
Parempoolse raskuse kinnituskronstein1
Seib2
Polt (⅝ × 2¾")2
Kohvrikujuline raskus6

Note: Need toimingud kehtivad ainult juhthoobadega mudelitele. Rooliga mudelitele pole vaja raskusi paigaldada.

Ettevaatust!

Koguja muudab masina kaalujaotust. Masina kasutamine ilma eesmiste tasakaaludeta võib põhjustada ebastabiilsust, mistõttu võib juhitavus kaduda.

Enne masina kasutamist suurema koguja tarvikuga veenduge, et eesmised raskused oleksid korralikult paigaldatud.

  1. Paigaldage raskuse kinnituskronstein raami alla, kasutades kahte polti (⅜ × 1") ja kahte lukustusmutrit (⅜"), nagu on näidatud Joonis 4.

  2. Paigaldage kaaluvihid raskuse kinnituskronsteinile, kasutades kahte polti (⅝ × 2¾"), kahte seibi ja kahte lukustusmutrit (⅜"), nagu on näidatud Joonis 5.

  3. Kui kõik raskused ja kronsteinid on paigaldatud, kontrollige, et kõik kinnitused oleksid tugevalt pingutatud. Vajaduse korral pingutage.

    Important: Koguja tarviku eemaldamise korral pidage meeles eemaldada eesmised raskused, et tagada masina nõuetekohane stabiilsus.

    g299192

    Joonis 4

    Kahvelkinnitit ja ratast pole selguse huvides näidatud.

    1. Eesmine parempoolne rullikratas
    2. Eesmine ava (näidatud parem külg)
    3. Lukustusmutter (⅜")
    4. Parempoolne kinnituskronstein
    5. Poldid (⅜ × 1")
    g299244

    Joonis 5

    1. Vahepuks
    2. Lukustusmutter (⅜")
    3. Kaaluvihid
    4. Poldid (⅝ × 2¾")

Kaitsete paigaldamine

Ainult masinatel, mis on varustatud MyRide’iga

  1. Sisestage kaitse ülaosa korpuse alla; kallutage kaitset, et libistada see raami alla, ja asetage kaitse sälkudesse (Joonis 6).

    g308505g308526

    Joonis 6

    1. Sälk

  2. Kinnitage kaitsed raami külge, kasutades jaotise Kaitsete eemaldamine kohaselt eemaldatud polte nagu on näidatud joonisel Joonis 3.

Tarviku kinnituse paigaldamine

Selleks toiminguks vajalikud osad:

Stabilisaatori kronstein 1
Ümarpeapolt (5/16 × ¾")2
Lukustusmutter (5/16")4
Isekeermestav kruvi (5/16 × ¾")2
Polt (5/16 × 1")2
Pöördraam 1
Tihvt 2
Varras 2
Seib 2

Stabilisaatori kronsteini ja pöördraami paigaldamine

  1. Paigaldage stabilisaatori kronstein mootorikaitsme külge, kasutades kahte ümarpeapolti (5/16 × ¾") ja kahte lukustusmutrit (5/16") (Joonis 7).

    g300204

    Joonis 7

    1. Ümarpeapolt (5/16 × ¾")
    2. Lukustusmutter (5/16")

  2. Paigaldage pöördraam masina raami külge, nagu on näidatud Joonis 8. Kinnitage pöördraam masina raami külge, kasutades kahte polti (5/16 × ¾") ja kahte lukustusmutrit (5/16").

    g300205

    Joonis 8

    1. Lukustusmutter (5/16")
    2. Polt (5/16 × 1")

  3. Kinnitage pöördraam masina raami alumise osa külge, kasutades kahte isekeermestavat kruvi (5/16 × ¾"), nagu on näidatud Joonis 9.

    g300206

    Joonis 9

    1. Isekeermestav kruvi (5/16 × ¾")

  4. Paigaldage varda painutatud alt laienev ots masina raami vasakul küljel olevasse pessa ja liigutage varrast tahapoole, et see raami külge fikseerida (Joonis 10).

    Note: Korrake seda toimingut masina paremal küljel.

    g300207

    Joonis 10

  5. Pange varraste paindes otsad tarviku alusesse, nagu näitab Joonis 10, ja kinnitage varraste otsad seibi ja splindiga.

Lukustusvarda paigaldamine

Selleks toiminguks vajalikud osad:

Kinnitusvarras1
Tihvt1

Paigaldage kinnitusvarras tihvtiga (Joonis 11).

g033027

Joonis 11

  1. Tihvt
  2. Kinnitusvarras

Koguja pealse kokkupanemine

Selleks toiminguks vajalikud osad:

Koguja ülaosa1
Koguja võre1

  1. Pöörake koguja ülaosa tagurpidi.

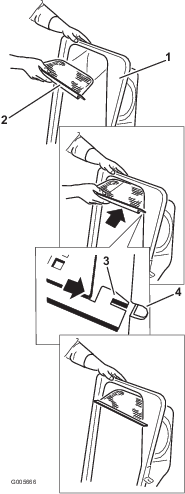

  2. Paigaldage võre, nagu on näidatud Joonis 12, ja veenduge, et see oleks kogumiskottide suunas kaldu.

    Note: Veenduge, et võre läheks klõpsuga paika ja kinnitusdetailid kinnitaksid koguja pealse.

    g005666

    Joonis 12

    1. Koguja pealne
    2. Võre
    3. Võre sakk
    4. Pesa koguja ülaosas

Koguja ülaosa paigaldamine

Selleks toiminguks vajalikud osad:

Murukogumiskott2
Koguja ülemine toru1
Pöördkronstein2
Polt (5/16 × 1")4
Mutter (5/16")4

  1. Paigaldage koguja ülaosa koguja raami külge.

  2. Paigaldage pöördkronsteinid pöördraami külge (Joonis 10).

  3. Kinnitage koguja ülaosa pöördkronsteinide külge, kasutades nelja polti (5/16 × 1") ja nelja mutrit (5/16").

    Note: Koguja ülaosa on kahekesi lihtsam paigaldada.

    g300208

    Joonis 13

    1. Koguja postid
    2. Poldid (5/16 × 1")
    3. Mutrid (5/16")

  4. Tõstke koguja ülaosa üles ja paigaldage kotid, libistades kotiraami konksud kinnituskronsteinidele (Joonis 14).

    g300378

    Joonis 14

  5. Langetage koguja ülaosa kottidele (Joonis 15).

    g033030

    Joonis 15

  6. Paigaldage koguja ülemine toru, sisestades kumera otsa koguja ülaosas olevasse avasse.

    Note: Veenduge, et kinnitusposti alt laienev ots oleks suunatud alla ja ettepoole, et selle saaks viimistluskomplektiga ühendada.

Väljutustoru paigaldamine

Selleks toiminguks vajalikud osad:

Väljutustoru1

  1. Kallutage murukogujat ja asetage tihvt niiduki korpusel olevasse avasse, nagu on näidatud Joonis 16.

    g300377

    Joonis 16

  2. Pöörake väljutustoru tagasi ja niiduki korpuse poole nii, et väljutustoru oleks vastu korpust.

    Note: Hoolitsege selle eest, et väljutustoru kinnituskonks ei jääks väljutustorule ette ja et toru ava oleks vastu korpust.

  3. Pange väljutustoru ülaosas olev konksukujuline riiv ümber deflektori pöördevarda ja asetage varras niiduki korpusel olevasse avasse (Joonis 17).

    g300375

    Joonis 17

  4. Kinnitage väljutustorul olev paindlik riiv niiduki korpusele keevitatud klambrisse (Joonis 18).

    g299268

    Joonis 18

    1. Väljutustoru
    2. Klamber
    3. Paindlik riiv

Väljavisketoruga ühendamine

  1. Lükake väljavisketoru kumer ots koguja ülaosas olevasse avasse (Joonis 19).

    g010641

    Joonis 19

    1. Väljavisketoru, kõver ots
    2. Ava koguja ülaosas
    3. Väljavisketoru laienev ots
    4. Tihvt
    5. Kummipael

  2. Lükake väljavisketoru laienev ots väljutustoru otsa peale. Ühenduse fikseerimiseks kinnitage väljutustorul olev kummipael väljavisketorul oleva tihvti külge (Joonis 19).

  3. Pärast koguja paigaldamist paigaldage juhe süüteküünla/-küünalde külge.

Kasutamine

Note: Masina vasaku ja parema poole tuvastamine tavalises tööasendis.

Hoiatus

Kehavigastuste vältimiseks toimige järgmiselt.

  • Enne selle tarviku kasutamist viige end kurssi kõikide kasutamis- ja ohutusjuhistega niiduki kasutusjuhendis.

  • Ärge mitte kunagi eemaldage väljalasketoru, kotte, koguja pealset ega renni, kui mootor töötab.

  • Enne kogumissüsteemist takistuse eemaldamist lülitage alati mootor välja ja oodake, et kõik liikuvad osad seiskuksid.

  • Ärge tehke hooldus- ega parandustöid töötava mootoriga.

Hoiatus

Paigaldamata väljalaskedeflektori, koguja torude või koguja täieliku koostuta võite nii teie kui ka teised kokku puutuda teradega ja pihta saada eemale paiskuva prahiga. Kokkupuude pöörleva(te) lõiketera(de) või paiskuva prahiga võib põhjustada vigastusi või surma.

  • Koguja eemaldamisel ja külgmisele väljalaskerežiimile üle minnes paigaldage alati väljalaskedeflektor.

  • Kahjustatud väljalaskedeflektor tuleb kohe välja vahetada. Väljalaskedeflektor suunab materjali alla maapinna poole.

  • Ärge mitte kunagi pange käsi ega jalgu niiduki alla.

  • Ärge mitte kunagi üritage puhastada väljalaskeala või niitmisterasid, kui terade juhtlüliti (PTO) pole välja lülitatud ja süütevõti pole välja lülitatud asendis. Eemaldage süütevõti ja võtke juhe süüteküünaldelt maha.

  • Enne väljalaskerenni puhastamist lülitage mootor välja.

Murukogumiskottide tühjendamine

Oht

Praht, näiteks lehed, muru või oksarisu võib süttida. Mootori piirkonnas tekkiv tulekahju võib põhjustada kehavigastusi või varakahju.

  • Hoidke mootori ja summuti piirkond prahist puhas.

  • Olge koguja katte avamisel ettevaatlik, et praht mootori ega summuti juurde ei kukuks.

  • Enne hoiustamist laske masinal jahtuda.

Täis murukogumiskoti tõstmisel või käsitsemisel olge ettevaatlik. Murukogumiskottide tühjendamiseks tehke järgmist.

  1. Parkige masin tasasele pinnale ja lülitage terade juhtlüliti välja.

  2. Enne töökohast lahkumist liigutage juhthoovad väljapoole neutraalasendisse, lülitage mootor välja, eemaldage võti, rakendage seisupidur ja oodake, kuni kõik liikuvad osad seiskuvad.

  3. Tõstke üles (langetage) koguja pealne (Joonis 20).

    g005758

    Joonis 20

  4. Pressige praht kottidesse. Tõstke kott mõlema käega üles ja vabastage see kinnituskronsteinist. Tühjendage kott. Korrake seda teise koti puhul.

    g300218

    Joonis 21

    g300217

    Joonis 22

  5. Kottide paigaldamiseks libistage kotiraami konksud kinnituskronsteinidele.

  6. Langetage koguja ülaosa kottidele.

Ummistuste kõrvaldamine kogujast

Hoiatus

Kui koguja töötab, siis puhur pöörleb ning võib käsi ja sõrmi vigastada või küljest lõigata.

  • Enne puhuri reguleerimist, puhastamist, parandamist ja kontrollimist ning renni ummistuse kõrvaldamist lülitage mootor välja ja oodake, kuni kõik liikuvad osad seiskuvad. Eemaldage võti.

  • Kasutage toigast või muud sarnast (mitte käsi) ummistuse kõrvaldamiseks puhurist ja torust.

  • Hoidke nägu, käed, jalad ja muud kehaosad ja riided varjatud, liikuvatest või pöörlevatest osadest eemal.

  1. Parkige masin tasasele pinnale ja lülitage terade juhtlüliti välja.

  2. Enne töökohast lahkumist liigutage juhthoovad väljapoole neutraalasendisse, seisake mootor, eemaldage võti, rakendage seisupidur ja oodake, kuni kõik liikuvad osad seiskuvad.

  3. Kontrollige murukogumiskotte ja tühjendage need, kui need on täis.

  4. Eemaldage ja eraldage väljalasketoru ja renn koguja pealselt ja niidukist. Kasutage toigast või muud sarnast ning eemaldage ja kõrvaldage ettevaatlikult ummistus niidukist, väljalasketorust, rennist ja koguja pealselt.

  5. Pärast ummistuse kõrvaldamist paigaldage täielik kogumissüsteem ja jätkake tööd.

Koguja eemaldamine

Ettevaatust!

Kui eesmisi koguja raskusi ei eemaldata ja masinat kasutatakse ilma koguja tarvikuta, võib see tekitada ebastabiilse olukorra, mis võib põhjustada juhitavuse kaotamist.

  • Koguja tarviku eemaldamise korral eemaldage alati ka eesmised raskused.

  • Ärge kasutage masinat ilma koguja tarvikuta, kui eesmised raskused on paigaldatud.

Koguja eemaldamiseks korrake kõiki paigaldatud kogujaga seotud komplektide paigaldustoiminguid vastupidises järjestuses. Kui raskused on paigaldatud, eemaldage koguja tarviku eemaldamise korral alati ka eesmised koguja raskused.

Note: Kui lülitate tagasi küljelt väljutamise režiimile, eemaldage kotti väljastamise sein ja paigaldage masinaga kaasas olnud originaalne väljaviske vahesein.

Veotiisli kasutamine

Koguja tugikronsteinil on veotiisli funktsioon, mida saab kasutada pukseerimiseks.

  • Lugege kõik masina kasutusjuhised läbi ja tehke endale selgeks.

  • Pööramisel aeglustage kiirust ja jälgige vahekaugust.

  • Pöörake laugelt ja jälgige, et koorem vedava sõidukiga kokku ei põrkaks.

  • Liiga suur veotiisli tõmbekoormus võib põhjustada hüdrostaatilise ülekande rikke.

    g300210

    Joonis 23

    1. Koguja tugikronstein veotiisliga

Kasutusnõuanded

Kogumise nõuanded

Ärge unustage mõõtmeid

Pidage meeles, et kui see tarvik on paigaldatud, on masin pikem ja laiem. Kitsas kohas liiga terava nurga all pöörates võite tarvikut kahjustada.

Trimmerdamine

Trimmige alati niiduki vasaku poolega. Ärge trimmige niiduki parema poolega, sest see võib kahjustada koguja renni ja väljalasketoru.

Lõikekõrgus

Ärge seadke niiduki lõikekõrgust liiga madalaks, niidukit ümbritsev pikk muru võib takistada õhuvoolu niiduki alla ja kogumissüsteemi. Kui niiduki all on liiga väike õhuvool, tekib kogumissüsteemis ummistus.

Niitmissagedus

Niitke muru sageli, eelkõige siis, kui see kiiresti kasvab. Kui muru kasvab liiga pikaks, peate seda kaks korda niitma.

Niitmistehnika

Parima tulemuse saavutamiseks niitke eelnevalt niidetud alaga veidi kattuvalt. See vähendab mootori koormust ning väljutus- ja väljavisketoru ummistumisohtu.

Kogumise kiirus

Enamasti toimub kogumine nii, et niiduki gaasihoob on asendis Kiire ja niiduk sõidab tavapärase kiirusega. Kuid väga kuiva ja tolmuse rohu korral tasub gaasihoova kiirust veidi vähendada ja liikuda niidukiga suuremal kiirusel. Kui liigute liiga kiiresti ja mootori kiirus on liiga väike, võib kogujasüsteem ummistuda. Nõlvadel võib olla vajalik niiduki liikumiskiirust vähendada. See aitab säilitada mootori kiirust ja tõhusat kogumist. Võimaluse korral niitke alati allamäge.

Ettevaatust!

Koguja täitudes muutub masina tagaosa raskemaks. Nõlvadel järsult peatudes ja sõitu alustades võite juhitavuse kaotada või masin võib ümber minna.

  • Üles- või allamäge sõites vältige järsku sõidu alustamist või peatumist. Vältige sõidu alustamist ülesmäge.

  • Kui peate masina ülesmäge sõites peatama, vabastage terade juhtseade. Seejärel tagurdage aeglaselt mäest alla.

  • Vältige kallakutel järske pöördeid või kiirusemuutusi.

  • Ärge kasutage masinat ilma koguja tarvikuta, kui eesmised raskused on paigaldatud.

Pika muru kogumine

Liiga pikk muru on raske ja seda ei pruugita korralikult murukogumiskottidesse paisata. Sellisel juhul võivad väljaviske- ja väljutustoru ummistuda. Kogumissüsteemi ummistuse vältimiseks niitke muru kõrge lõikekõrgusega, seejärel langetage niiduk tavapärasele lõikekõrgusele ja korrake kogumist.

Märja rohu kogumine

Proovige lõigata muru alati kuivana, sest siis jääb muru kena. Kui peate siiski märga muru niitma, kasutage niiduki tavalist külgväljaviske funktsiooni. Mitme tunni pärast, kui lõigatud muru on kuiv, paigaldage koguja tarvik ja koguge lõigatud muru kokku.

Märgid ummistumisest

Kogumise ajal puhutakse väikest hulka lõigatud muru niiduki esiosast välja. Kui välja puhutakse väga palju muru, tähendab see, et kotid on täis või süsteem on ummistunud.

Hooldus

Note: Masina vasaku ja parema poole tuvastamine tavalises tööasendis.

Soovitatav hooldusgraafik

HooldusintervallidHooldustoimingud
Pärast esimest 10 tundi
  • Kontrollige kogujat.
    		•
    Enne iga kasutamist või iga päev
  • Puhastage koguja.
    		•
    Enne hoiulepanemist
  • Kontrollige kogujat.
  • Puhastage koguja.
    		•

    Ettevaatust!

    Kui jätate süütevõtme süütelukku, võib keegi kogemata mootori käivitada ja teile või kõrvalistele isikutele raskeid vigastusi tekitada.

    Enne hooldustööde tegemist eemaldage süütevõti süütelukust ja võtke juhe süüteküünla küljest lahti. Lükake juhe kõrvale, et see süüteküünlaga juhuslikult kokku ei puutuks.

    Hoiatus

    Mootor võib töö ajal kuumeneda. Kuumade pindade katsumine võib tekitada tugevaid põletusi.

    Enne mootori puudutamist laske sellel, eelkõige summutil jahtuda.

    Hoiatus

    Praht, näiteks lehed, muru või oksarisu võib süttida. Mootori piirkonnas tekkiv tulekahju võib põhjustada kehavigastusi või varakahju.

    • Hoidke mootori ja summuti piirkond prahist puhas.

    • Olge koguja katte avamisel ettevaatlik, et praht mootori ega summuti juurde ei kukuks.

    • Enne hoiustamist laske masinal jahtuda.

    Koguja tarviku kontrollimine

    HooldusintervallidHooldustoimingud
    Pärast esimest 10 tundi
  • Kontrollige kogujat.
    		•
    Enne hoiulepanemist
  • Kontrollige kogujat.
    		•

    Kontrollige koguja tarvikut pärast esimest 10 töötundi ja seejärel kord kuus.

    1. Kontrollige väljutustoru, väljavisketoru ja koguja ülaosa. Asendage need osad, kui need on pragunenud või katki.

    2. Pingutage kõiki mutreid, polte ja kruvisid.

    3. Kontrollige kõiki kinnitusi ja riive ning asendage, kui mõni on puudu või kahjustatud.

    4. Kontrollige murukogumiskotte kahjustuste suhtes.

      Hoiatus

      Rebenenud, kulunud või kahjustatud murukogumiskottidest välja paiskuv praht või esemed võivad teid või kõrvalseisjaid raskelt vigastada.

      • Kontrollige murukogumiskotte aukude, rebendite, kulumise ja muude kahjustuste suhtes.

      • Ärge peske murukogumiskotte.

      • Kui kott on kahjustatud, paigaldage selle koguja tarviku tootjalt saadud uus murukogumiskott.

    Niiduki terade kontrollimine

    Kontrollige niiduki terasid pidevalt ja kindlasti juhul, kui tera mõne võõrkehaga kokku puutub.

    Kui terad on tugevalt kulunud või kahjustatud, paigaldage uued terad. Teavet terade täishoolduse kohta vaadake niidukilt või niiduki kasutusjuhendist.

    Koguja tarviku puhastamine

    HooldusintervallidHooldustoimingud
    Enne iga kasutamist või iga päev
  • Puhastage koguja.
    		•
    Enne hoiulepanemist
  • Puhastage koguja.
    		•

    Note: Kotimaterjali kiire kahjustumise vältimiseks hoiustage kotte kohas, kus need pärast kasutamist täielikult kuivavad.

    1. Pärast igat kasutuskorda eemaldage ja peske koguja ülaosa, väljavisketoru ja väljutustoru nii seest kui ka väljast ning niiduki alumine külg aiavoolikust pihustatud veega. Kasutage raskesti eemaldatava mustuse jaoks õrnatoimelist pesuainet.

    2. Eemaldage murutordid kindlasti kõigilt osadelt.

    3. Prahi eemaldamiseks loputage murukogumiskotte aiavoolikust pihustatud veega.

    4. Pärast pesemist laske kõigil osadel korralikult kuivada.

    Hoiulepanemine

    Koguja tarviku hoiustamine

    1. Puhastage koguja tarvik, vt Koguja tarviku puhastamine.

    2. Kontrollige koguja tarvikut kahjustuste suhtes, vt Koguja tarviku kontrollimine.

    3. Veenduge, et murukogumiskotid oleksid tühjad ja täiesti kuivad.

    4. Hoiustage kogujat puhtas, kuivas ja otsese päikesevalguse eest kaitstud kohas. See kaitseb plastosi ja pikendab koguja kasutusiga. Kui peate kogujat välitingimustes hoiustama, katke see ilmastikukindla kattega.
