Universeller Drahtloser Betriebsstundenzähler

Model No. 144-2436-Serial No. and Up

Installation

Vorbereiten der Maschine

  1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

  2. Aktivieren Sie die Feststellbremse und/oder stellen Sie den Getriebehebel in die P (PARK)-Stellung.

  3. Stellen Sie den Motor ab und ziehen den Zündschlüssel ab.

  4. Warten Sie, bis der Motor vollständig abgekühlt ist (falls zutreffend).

  5. Klemmen Sie das Minuskabel (-) vom Batteriepol ab.

Vorbereitung zur Installation des drahtlosen Betriebsstundenzählers

Für diesen Arbeitsschritt erforderliche Teile:

Betriebsstundenzähler1
Hintere Cliphalterung1
Vordere Blendenbefestigung1
Sechskantschraube (Gr. 8 x ⅜")2
Runde Blendenabdeckung1
Adapter für runde Blende1
Sechskantschraube (Gr. 8 x 1“)2
Klemmmutter (Gr. 8)2

Legen Sie die Teile bereit, die Sie für die Installation des Betriebsstundenzählers an Ihrer Maschine benötigen (Bild 1).

Verwenden Sie drei Kabelbinder, um den Betriebsstundenzähler an der Innenseite der Maschine zu befestigen. Zum Einbau des Betriebsstundenzählers in die Bordwand verwenden Sie eine Halterung und die dazugehörigen Befestigungselemente.

Note: Die hintere Cliphalterung ist für die meisten Anwendungen nicht erforderlich.

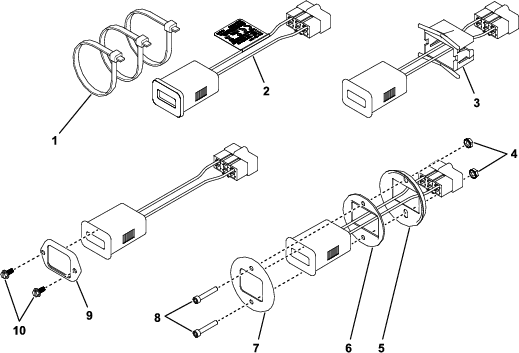

g420919

Bild 1

  1. Kabelbinder (3)
  2. Betriebsstundenzähler
  3. Hintere Cliphalterung
  4. Klemmmutter (Gr. 8)
  5. Vorhandenes Teil des vorhandenen Betriebsstundenzählers (Bestellnr. 105-0039)
  6. Adapter für runde Blende
  7. Runde Blendenabdeckung
  8. Innensechskantschraube (Gr. 8 x 1“)
  9. Vordere Blendenbefestigung
  10. Sechskantschraube (Gr. 8 x ⅜")

Einbau des drahtlosen Betriebsstundenzählers an der Innenseite der Maschine

Für diesen Arbeitsschritt erforderliche Teile:

Drahtloser Betriebsstundenzähler1
Kabelbinder3

  1. Bestimmen Sie den Einbauort für den drahtlosen Betriebsstundenzähler je nach Anwendung (z. B. unter der Motorhaube).

  2. Verbinden Sie den Anschluss des drahtlosen Betriebsstundenzählers mit den Steckverbindern des Maschinenkabelbaums (Bild 2).

    g370710

    Bild 2

  3. Befestigen Sie den drahtlosen Betriebsstundenzähler mit den beiden Kabelbindern am Maschinenkabelbaum, wie in Bild 3 dargestellt.

    g421056

    Bild 3

Einbau des drahtlosen Betriebsstundenzählers in die Bordwand

Für diesen Arbeitsschritt erforderliche Teile:

Drahtloser Betriebsstundenzähler1
Halterung und Befestigungselemente1

Gefahr

Das Schneiden oder Verändern von Teilen des Geräts kann verborgene Drähte und/oder Bauteile beschädigen. Beschädigte Drähte und/oder Bauteile können die Funktion und Sicherheit des Geräts beeinträchtigen, was zu Verletzungen oder sogar zum Tod führen kann.

Stellen Sie sicher, dass der Einbau des Betriebsstundenzählers den normalen Betrieb der Maschine nicht behindert oder stört.

  1. Bestimmen Sie den Einbauort für den drahtlosen Betriebsstundenzähler je nach Anwendung (z. B. Bordwand der Maschine).

  2. Untersuchen Sie den Bereich hinter dem Einbauort, an der Sie den Betriebsstundenzähler installieren möchten, um sicherzustellen, dass sich dort keine Drähte oder andere Bauteile befinden.

  3. Schneiden Sie ein Loch in die Bordwand der Maschine, um genügend Platz für den Betriebsstundenzähler und die Halterung zu schaffen.

  4. Verbinden Sie den Anschluss des drahtlosen Betriebsstundenzählers mit dem Steckverbinder des Maschinenkabelbaums (Bild 2).

  5. Befestigen Sie den Betriebsstundenzähler mit der in Bild 1 dargestellten Halterung und den Befestigungselementen an der Maschine.

Anschließen der Batterie

Schließen Sie das Minuskabel (-) der Batterie am Batteriepol an.
