Montering

Klargøring af maskinen

  1. Parker maskinen på en plan overflade.

  2. Aktiver parkeringsbremsen.

  3. Sænk klippeenhederne.

  4. Sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset.

  5. Lad motoren køle af.

Montering af sættet

Dele, der skal bruges til dette trin:

Hydraulikslange (delnr. 117-0213)1
Hydraulikslange (delnr. 117-0211)1
Hydraulikslange (delnr. 140-7456)1
Hydraulikslange (delnr. 117-0299)4
Hydraulikslange (delnr. 104-9323)1
Hydraulikslange (delnr. 92-7638)1
Hydraulikslange (delnr. 105-1215)4
Hydraulikslange (delnr. 108-6507)2
Hydraulikslange (delnr. 106-3662)4
Lille O-ring (ORFS-4)10
Stor O-ring (ORFS-10)28
Kabelbånd15

Fare

Hydraulikvæske, der slipper ud under tryk, kan trænge ind i huden og dermed forårsage personskader.

  • Sørg for, at alle slanger og rør til hydraulikvæske er i god stand, og at alle hydrauliske forbindelser og fittings slutter tæt, før der sættes tryk på det hydrauliske system.

  • Hold din krop og hænder væk fra splithulslækager eller dyser, der sprøjter højtrykshydraulikvæske ud.

  • Brug pap eller papir til at finde eventuelle hydrauliklækager.

  • Tag hele trykket af det hydrauliske system, før der udføres arbejde på det.

  • Søg straks lægehjælp, hvis der sprøjtes væske ind under huden.

  1. Find slangernes placering, og sørg for at huske, hvordan slangeføringen igennem maskinens komponenter er blevet udført.

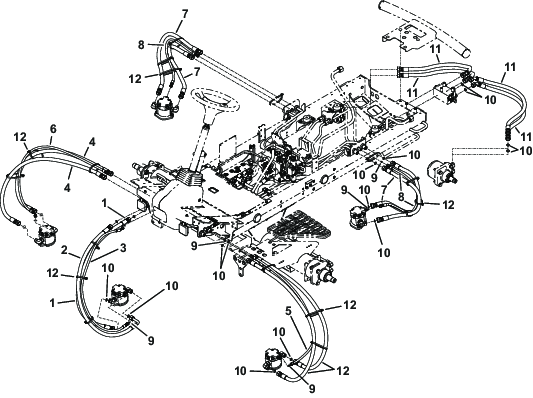

  2. Fjern de slanger, der skal udskiftes, som vist på Figur 1.

  3. Udskift de gamle slanger og O-ringe med nye af den korrekte type. Hver ny slanges delnummer vises i Figur 1.

    Important: Før monteringen af nye hydraulikslanger skal O-ringene være placeret korrekt og smurt med hydraulikvæske.

  4. Monter kabelbåndene som vist.

    g422286
