Note: 此驾驶室仅适用于序列号为 400000000~405699999 的 Reelmaster 7000-D 机器。

Note: 驾驶室重量为 318kg。您需要额定荷载为 340kg 的起重机才能吊起驾驶室。

安全

此产品符合欧盟所有相关指令。若要了解详情,请参阅本手册封底的注册声明 (DOI)。

安全和指示标签

Graphic

任何潜在危险区附近均贴有操作员清晰可见的安全标贴和说明。更换受损或丢失的标贴。

decal120-0250
decal130-0594
decal130-5355
decal132-3253
decal130-0611

组装

准备机器

定位机器

Note: 如果你要安装空调套件,应检查和安装此驾驶室套件的空调套件。

  1. 清理升降系统下方的工作区。

    Note: 检查您的升降系统能否在安装过程中安全支撑放在机器上的驾驶室装置。

  2. 将机器移到升降机下方并接合手刹。

  3. 关闭发动机并拔下钥匙。

  4. 在车轮下放置楔块,以防机器在安装过程中发生移动。

  5. 取下电池;请参阅操作员手册

拆除电池

警告

电池接线不正确会损坏机器,而且接线之间会产生火花。火花可引发电池气体爆炸,从而造成人身伤害。

  • 应始终先断开负极(黑色)电池线,然后才能断开正极(红色)接线。

  • 应始终先连接正极(红色)电池线,然后才能连接负极(黑色)接线。

  1. 打开闩锁并提起操作员控制台面板 (图 1)。

    g009985
  2. 取下电池端子上的橡皮套。

  3. 从负极 (–) 电池端子取下负极接线(黑色),从正极 (+) 电池端子取下正极接线(红色)(图 2)。

    g009986
  4. 拆下并保留电池。

卸除翻车保护杆顶部螺栓

Important: 在拆下将翻车保护杆固定到机器上的螺栓时,使用辅助工具支撑保护杆。

  1. 拆下并保留将储物箱固定到机器左侧的螺栓(图 3)。

    g030642
  2. 拆下并保留储物箱。

  3. 拆下并保留将翻车保护杆固定到机架顶部的 2 个螺栓、加强板和 2 个凸缘螺母(图 4)。

    g030899
  4. 拆下并保留固定加强板的螺丝和固定电池盒的螺栓(图 5)。

    g030670
  5. 拆下并保留螺栓和电池盒夹(图 6)。

    g030672
  6. 整理好加强板和电池盒,以便拆下将翻车保护杆固定到机架顶部的 2 个螺栓、加强板和 2 个凸缘螺母(图 7)。将它们放置一旁。

    g030900

卸除翻车保护杆

Important: 在拆下将翻车保护杆固定到机器上的螺栓时,使用辅助工具支撑保护杆。

  1. 拆下将翻车保护杆固定到机器左侧的螺栓(图 8)。

    g030675
  2. 使用辅助工具,以帮助您拆下机器上的翻车保护杆。

  3. 存放翻车保护杆。

准备好驾驶室底座

此程序中需要的物件:

左前底座1
右前底座1
左后底座1
右后底座1
橡胶隔振器4

准备好前底座

将橡胶隔振器按入前底座的每个孔中(图 9)。

g030678

Note: 使用肥皂水和木槌,协助将橡胶隔振器插入孔中。

前底座钻孔

请仅在必要时遵循这一程序。

如图 10中所示,找到右前底座,并钻出 2 个孔(直径 10mm)。

g030684

准备好后底座

  1. 将橡胶隔振器按入驾驶室机架左后底座的孔中(图 11)。

    g030685
  2. 将橡胶隔振器按入驾驶室机架右后底座的孔中(图 12)。

    g030686

Note: 使用肥皂水和木槌,协助将橡胶隔振器插入孔中。

粘贴泡沫密封条

此程序中需要的物件:

左前泡沫密封条1
中前泡沫密封条1
右前泡沫密封条1
左泡沫密封条1
右泡沫密封条1
左水箱泡沫1
右水箱泡沫1
左后泡沫密封条1
右后泡沫密封条1
后泡沫密封条1

粘贴前泡沫密封条

从驾驶室装置前面边缘开始约 3mm 处,首先粘贴中前泡沫密封条,然后再粘贴左前和右前泡沫密封条(图 13)。

g030692

Note: 安装泡沫密封条的两端,形成互锁并产生牢固的密封效果。

粘贴侧面泡沫密封条

  1. 从驾驶室装置左前面边缘开始约 3mm 处,粘贴左泡沫密封条(图 14)。

    Note: 安装泡沫密封条的两端,形成互锁并产生牢固的密封效果。

    g030702
  2. 从驾驶室装置右前面的边缘开始约 3mm 处,粘贴右泡沫密封条。

    Note: 安装泡沫密封条的两端,形成互锁并产生牢固的密封效果。

  3. 拆下驾驶室装置两侧双面胶带上的纸基(图 15)。

    g030703
  4. 将左水箱泡沫粘贴到驾驶室装置上(图 15)。

  5. 将右水箱泡沫粘贴到驾驶室装置上。

粘贴后泡沫密封条

  1. 拆下驾驶室装置后面双面胶带上的纸基(图 16)。

    g034905
  2. 将左后和右后泡沫密封条分别粘贴到驾驶室装置上(图 16)。

  3. 将后泡沫密封条粘贴到驾驶室装置后面(图 17)。

    g030708

安装驾驶室底座

此程序中需要的物件:

左前底座1
右前底座1
螺栓(⅜ x 1英寸)7
凸缘螺母(⅜ 英寸) 5
锁紧螺母 (⅜ 英寸)2
左后底座1
右后底座1

安装左前底座

  1. 拆下现有的五金件,用 3 个螺栓(⅜ x 1 英寸)和凸缘螺母将底座固定到机器上(图 18)。

    g030713
  2. 上紧螺栓和螺母扭矩至 37~45N·m。

安装右前底座

  1. 拆下现有的五金件,用 4 个螺栓(⅜ x 1 英寸)、2 个凸缘螺母和 2 个锁紧螺母将底座固定到机器上(图 19)。

    g030714
  2. 上紧螺栓和螺母扭矩至 37~45N·m。

安装左后底座

  1. 用新五金件将左后底座固定到机架上(图 20)。

    g030716
  2. 上紧螺栓(½ x 6 英寸)和螺母扭矩至 91~113N·m。

  3. 上紧螺栓(½ x 1¼ 英寸)扭矩至 91~113N·m。

安装右后底座

  1. 用新五金件将右后底座固定到机架上(图 21)。

    g030717
  2. 上紧螺栓(½ x 6 英寸)和螺母扭矩至 91~113N·m。

  3. 上紧螺栓(½ x 1¼ 英寸)扭矩至 91~113N·m。

  4. 用螺栓(5/16 x 1½ 英寸)将储物箱固定到机器上(图 22)。

    g030718
  5. 用螺丝将加强板固定到机器,并用螺栓(½ x 1 英寸)将电池盒夹和电池盒固定到机器上(图 23)。

    g030719

安装线束并准备驾驶室以进行安装

如图 24所示,从机器下方将线束向上铺设到电池盒。

g033196

如图 25所示安装线束。

g385502

使用 图 26中的测量值,在驾驶室上钻孔。

g032999

将驾驶室装置安装到机器上

此程序中需要的物件:

驾驶室1
螺栓 (½ x 3¼ 英寸)4
垫圈(2¼ 英寸)4
垫圈(1⅜ 英寸)2
锁紧螺母(½ 英寸)4
  1. 用 4 个提升点支撑驾驶室并放在机器上(图 27)。

    Note: 确保在支撑驾驶室时,提升工具不会接触到驾驶室顶部或顶篷。

    g030873
  2. 将驾驶室降低至机器,对齐底座上的 4 个螺栓孔。

  3. 用螺栓(½ x 3¼ 英寸)、垫圈(2¼ 英寸)和锁紧螺母(½ 英寸)将驾驶室固定到机器后底座上(图 28)。

    g030727
  4. 上紧螺栓(½ x 3¼ 英寸)和锁紧螺母(½ 英寸)扭矩至 129~156N·m。

    Note: 确保提升工具保持少许的松弛,以便将驾驶室放在机器上。

  5. 用螺栓(½ x 3¼ 英寸)、垫圈(1⅜ 英寸)、垫圈(2¼ 英寸)和锁紧螺母(½ 英寸)将驾驶室固定到机器前底座上(图 29)。

    g030728
  6. 上紧螺栓(½ x 3¼ 英寸)和锁紧螺母(½英寸)扭矩至 129~156N·m,并断开提升工具与驾驶室的连接。

安装面板和底板

此程序中需要的物件:

左后面板组件1
右后面板组件1
螺栓(¼ x ¾ 英寸)6
夹紧螺母4
凸缘螺母(¼ 英寸)2
装饰面板1
隔热衬垫1
底板踏板1

安装后面板组件

  1. 将 2 个夹紧螺母安装到驾驶室机架上(图 30)。

    g030909
  2. 用 2 个螺栓(¼ x ¾ 英寸)将面板组件固定到驾驶室,如 图 30所示。

  3. 用 1 个螺栓(¼ x ¾ 英寸)和凸缘螺母(¼ 英寸)完成面板组件的安装(图 31)。

    g030922
  4. 上紧螺栓和螺母扭矩至 10~12N·m。

  5. 驾驶室的右侧重复上述步骤。

安装后面板

  1. 确保安装区已清理干净。

  2. 将装饰面板与驾驶室内的后面板中间对齐,确认是否适合并确定位置(图 32)。

    Note: 在装饰面板放入驾驶室后面板中间时,记住或标记装饰面板角的起点。

    g030729
  3. 拆下背面的 1 部分,抹上粘合剂。

  4. 首先从装饰面板的上角开始,将其粘在驾驶室的后面,这样在完全安装好后,它就会位于中间位置。

  5. 一次粘贴面板的 1 部分,从一端到另一端,直至装饰面板完全粘贴好。

安装隔热衬垫

  1. 从包装套管中拆下隔热衬垫。

    Note: 在固定到位之前,不要展开隔热衬垫。

  2. 将隔热衬垫穿过操作员座椅后方的储物箱。

  3. 在向机器前方展开衬垫时,塞好操作员座椅周围的衬垫边。

  4. 拆下衬垫末端钩子和环带粘合剂的背面,并将环带粘贴到其所在的地方。

    Note: 确保背面带粘合剂的钩子和环带粘贴到平台上的表面是干净的。

  5. 将钩子和环带牢固地粘贴到平台上。

安装底板踏板

  1. 确保安装区已清理干净。

  2. 将底板踏板安装到驾驶室内部的平台上。

    g030849
  3. 将平台上的螺栓头与底板踏板上的开口对齐。

连接软管

此程序中需要的物件:

接头(⅜ NPT x 0.625 倒钩)2
软管夹2
直角接头(¾ 英寸)1
直角接头(⅞ 英寸)1
R 形夹2

连接加热器软管

  1. 在接头(⅜ NPT x 0.625 倒钩)上涂抹密封胶;跳过第一个螺纹。

  2. 拆下发动机上的加热器供水和回流软管插头,并安装接头(⅜ NPT x 0.625 倒钩),如图 34所示。

    g303473
  3. 首先用手拧紧接头(⅜ NPT x 0.625 倒钩),再拧 2 到 3 圈。

  4. 将加热器软管和排水管穿过后驾驶室底座上的软管环(图 35)。

    g030761
  5. 将软管夹滑动到供水软管上,然后将软管插入接头(⅜ NPT x 0.625 倒钩),如图 36所示。

    Note: 供水软管组件的 1 端带有红色插头。在安装软管之前,拆下插头。

    g030737
  6. 将软管夹滑动到回流软管上,然后将软管插入接头(⅜ NPT x 0.625 倒钩),如图 37所示。

    Note: 回流软管组件的 1 端带有绿色插头。在安装软管之前,拆下插头。

    g030760

安装空调接头

Note: 在安装接头之前,用 PAG Oil 46 或类似润滑剂彻底润滑 O 形圈。

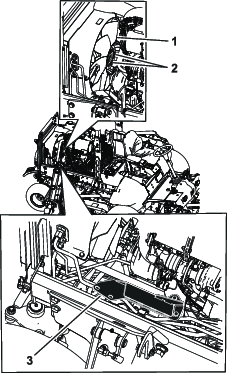

  1. 拆下排气管、消声器支架和发动机风扇(图 38)。

    g384459
  2. 将低压或进气口的直角接头(⅞ 英寸)和 O 形圈(8 号)安装到空调泵上(图 39)。

    Note: 确保按照图 40和图 41 所示角度安装接头。

    g032993
  3. 上紧接头扭矩至 34~47N·m。

  4. 将高压或排气口的直角接头(¾ 英寸)和 O 形圈(10 号)安装到空调泵上(图 39)。

  5. 上紧接头扭矩至 34~47N·m。

  6. 将压缩机放入机器并按照空调套件(型号 30877)的说明加以固定。

  7. 安装发动机风扇、消声器支架和排气管(图 38)。

连接空调软管

  1. 将驾驶室装置的空调低压软管(⅞ 英寸)连接至直角接头(7/8 英寸),如 图 40所示。

    g385530
  2. 上紧接头扭矩至 34~47N·m。

  3. 将驾驶室的空调高压软管(¾ 英寸)连接至直角接头(¾ 英寸),如 图 41所示。

    g033198
  4. 上紧接头扭矩至 34~47N·m。

  5. 为每个空调软管安装 1 个 R 形夹,并使用 2 个现有的螺栓将它们固定到机器机架上(图 42)。

    g030768

安装冲洗箱

此程序中需要的物件:

冲洗箱1
水箱支架1
水箱面板1
托架螺栓(5/16 x ¾ 英寸)4
凸缘螺母 (5/16 英寸)4
膨胀闩锁1
膨胀闩锁轴套1
膨胀闩锁螺母1
R 形夹1

安装冲洗箱和支架

  1. 使用 2 个托架螺栓(5/16 x ¾ 英寸)和凸缘螺母(5/16 英寸),将水箱面板固定到冷却液瓶支架上(图 43)。

    g030730
  2. 上紧螺栓和螺母扭矩至 19.78~25.42N·m。

  3. 使用 2 个托架螺栓(5/16 x ¾ 英寸)和凸缘螺母(5/16 英寸),将冲洗瓶和 R 形夹固定到水箱支架上(图 44)。

    g030732
  4. 将膨胀闩锁组件安装到水箱支架(图 45)。

    g030919
  5. 将凸耳插入槽中,并将膨胀闩锁轴套插入水箱面板的孔中(图 46)。

    g030920
  6. 向下反转膨胀闩锁控制杆(图 46)。

    Note: 膨胀闩锁会将水箱支架紧紧固定到水箱面板上。调整螺母,改变膨胀闩锁施加的压力。

连接冲洗软管

  1. 将冲洗软管穿过后驾驶室底座上的软管环(图 47)。

    g030762
  2. 将冲洗软管穿过 R 形夹,并连接至冲洗瓶(图 48)。

    g030733

连接线束

此程序中需要的物件:

扎带5
  1. 将线束从驾驶室连接到机器右侧的线束(图 49)。

    g030776
  2. 将驾驶室电源连接器连接到机器右侧的连接器(图 50)。

    g030779
  3. 将空调压缩机的电线连接到线束的插塞连接器(图 51)。

    g030788
  4. 将冲洗瓶的线束穿过 R 形夹,并连接至冲洗瓶(图 52)。

    g030777
  5. 用扎带将线束固定到液压软管和硬线上,位置如 图 53和 图 54 所示。

    g030778
    g030782

Important: 切勿将线束固定在发热或活动的零件上。

粘贴安全标贴

此程序中需要的物件:

安全标贴1

请仅在当地道路交通法规要求时遵循这一程序。

将安全标贴粘贴到后窗上,如 图 55所示。

g030478

完成安装

  1. 为机器添加冷却液;请参阅维修手册

  2. 检查漏液情况。

  3. 检查与活动零件相连的零件,并在操作机器之前进行校正。

  4. 操作机器之前,使用辅助工具调整后视镜和侧视镜。

  5. 取出车轮下的楔块。

  6. 安装在 拆除电池中拆下的电池。

  7. 将正极接线(红色)连接到正极(+)电池端子。

  8. 将负极接线(黑色)连接到负极(-)电池端子。

  9. 操作机器之前,检查所有控制装置的使用情况。

  10. 向冲洗瓶中添加液体。

  11. 由经认证的维修技术人员为 AC 系统充电:

    • 0.09L PAG 46 机油

    • 1.6L R134A 氟利昂

  12. 按以下规格调节轮胎气压:

    • 前轮胎:2.07bar

    • 后轮胎:1.52bar

产品概述

驾驶室控制装置

g032995

风挡雨刷开关

使用此开关可以打开或关闭雨刷(图 56)。

温度控制

旋转温度控制旋钮,可以调节驾驶室内的气温(图 56)。

风扇控制

旋转风扇控制旋钮,可以调节风扇的速度(图 56)。

空气再循环控制

设置在驾驶室内进行空气再循环,或者将外面的空气吸入驾驶室内(图 56)。

  • 在使用空调时,可以设置进行空气再循环。

  • 在使用加热器或风扇时,可以设置吸入空气。

风挡闩

提升风挡闩,可以打开风挡(图 57)。按入风挡闩,可以将风挡锁定在打开位置。向外并向下拉风挡闩,可以关闭和固定风挡。

g008830

后窗闩

提升后窗闩,可以打开后窗。向上并向外拉后窗闩,可以将后窗锁定在打开位置。向外并向下拉后窗闩,可以关闭和固定后窗(图 57)。

Important: 在打开外罩之前,应关闭后窗,防止任何损坏。

维护

推荐使用的维护计划

维护间隔时间维护程序
每250个小时
  • 清洁驾驶室空气滤清器,如果损坏或过度肮脏,则应予以更换。
  • 清洁空调总成(在极度肮脏或多尘的条件下要更频繁)。
  • 清洁

    小心

    如果将钥匙留在点火钥匙开关上,可能会有人无意中启动发动机,对您或其他旁观者造成严重伤害。

    执行任何维护前,应关闭发动机并拔下点火钥匙。

    清洁驾驶室

    Important: 小心驾驶室的密封件和灯具(图 58)。如果您正在使用高压清洗机,保持清洗杆至少距离机器 0.6m。不要将高压清洗机直接冲洗驾驶室的密封件和灯具或后悬下方。

    g034330

    清洁驾驶室空气滤清器

    维护间隔时间维护程序
    每250个小时
  • 清洁驾驶室空气滤清器,如果损坏或过度肮脏,则应予以更换。
    1. 拆下驾驶室内和驾驶室后空气滤清器的螺丝和格栅(图 59和图 60)。

      g030417
      g028379
    2. 向滤清器吹入干净、无油的压缩空气,清洁滤清器。

      Important: 如果滤清器出现洞、损坏或其他损害,请更换滤清器。

    3. 用手拧螺丝安装滤清器和格栅。

    清洁驾驶室预滤器

    驾驶室预滤器用于防止草和树叶等较大杂物进入驾驶室滤清器。

    1. 向下方旋转滤网盖。

    2. 用水清洁滤清器。

      Note: 不要使用高压清洗器。

      Important: 如果滤清器出现洞、损坏或其他损害,请更换滤清器。

    3. 预滤器要干燥之后才能装入机器。

    4. 绕着凸舌旋转滤网,直至闩锁锁定到闩锁安装组件(图 61)。

      g032951

    清洁空调总成

    维护间隔时间维护程序
    每250个小时
  • 清洁空调总成(在极度肮脏或多尘的条件下要更频繁)。
    1. 关闭发动机并拔下钥匙。

    2. 断开每个风扇的电线(图 62)。

      g032323
    3. 松开 2 个旋钮,并拆下风扇总成(图 62)。

    4. 打开空调总成上的 4 个闩锁,取出滤网(图 63)。

      g032324
    5. 拆下空气滤清器(图 60)。

    6. 清洁空调总成。

    7. 安装空气滤清器、滤网及风扇总成(图 60、图 63 和图 62)。

    8. 连接每个风扇的电线(图 62)。

    示意图

    电气示意图

    g030801
