Kabinenkit

Zugmaschine Groundsmaster® 4500, 4700-D oder Reelmaster® 7000-D ab Seriennummer 315000001

Model No. 30901-Serial No. 400000000 and Up

Note: Diese Kabine ist nur für Reelmaster 7000-D Maschinen mit den Seriennummern zwischen 400000000 und 405699999.

Note: Das Gewicht der Kabine beträgt 318 kg. Für das Anheben der Kabine benötigen Sie einen Stapler oder eine Hebevorrichtung mit einer Tragfähigkeit von 340 kg.

Sicherheit

Dieses Produkt entspricht allen relevanten europäischen Richtlinien. Weitere Informationen finden Sie in der Einbauerklärung am Ende dieses Dokuments.

Sicherheits- und Bedienungsschilder

Graphic

Die Sicherheits- und Bedienungsaufkleber sind für den Bediener gut sichtbar und befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus.
decal120-0250

120-0250

  1. Langsam fahrendes Fahrzeug
decal130-0594

130-0594

  1. Warnung: Lesen Sie die Bedienungsanleitung; legen Sie in der Kabine immer den Sicherheitsgurt an und tragen Sie einen Gehörschutz.
decal130-5355

130-5355

  1. Schließen Sie das Heckfenster.
  2. Öffnen Sie die Motorhaube.
decal132-3253

132-3253

  1. Stellen Sie die Lenksäule in die Vorwärtsstellung.
  2. Heben Sie den Sitz auf die höchste Stellung an.
  3. Schieben Sie den Sitz nach vorne.
  4. Klappen Sie den Sitz herunter.
  5. Kippen Sie den Sitz seitlich.
decal130-0611

130-0611

  1. Warnung: 1) Entfernen Sie den Stift. 2) Schließen Sie die Fenster. 3) Verlassen Sie die Kabine.

Einrichtung

Vorbereiten der Maschine

Positionieren der Maschine

Note: Wenn Sie das Klimaanlagenkit einbauen, prüfen Sie das Klimaanlagenkit und bauen Sie es zusammen mit diesem Kabinenkit ein.

  1. Räumen Sie einen Platz im Arbeitsbereich unter der Hebevorrichtung.

    Note: Stellen Sie sicher, dass die Hebevorrichtung die Kabine sicher während der Installation über der Maschine abstützen kann.

  2. Stellen Sie die Maschine unter die Hebevorrichtung und aktivieren die Feststellbremse.

  3. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

  4. Blockieren Sie die Räder, damit sich die Maschine beim Einbau nicht bewegt.

  5. Entfernen Sie die Batterie, siehe Bedienungsanleitung.

Ausbau der Batterie

Warnung:

Das unsachgemäße Verlegen der Batteriekabel kann zu Schäden an der Maschine und den Kabeln führen und Funken erzeugen. Funken können zum Explodieren der Batteriegase führen, was Verletzungen zur Folge haben kann.

  • Trennen Sie immer das Minuskabel (Schwarz) ab, bevor Sie das Pluskabel (Rot) abtrennen.

  • Schließen Sie immer das Pluskabel (Rot) an, bevor Sie das Minuskabel (Schwarz) anschließen.

  1. Entriegeln und heben Sie die Abdeckung der Bedienerkonsole hoch (Bild 1).

    g009985

    Bild 1

    1. Bedienfeldabdeckung
    2. Verriegelung

  2. Nehmen Sie die Gummimuffen von den Batteriepolen ab.

  3. Klemmen Sie das Minuskabel (Schwarz) vom Minuspol (-) des Akkus und das Pluskabel (Rot ) vom Pluspol (+) des Akkus ab (Bild 2).

    g009986

    Bild 2

    1. Pluspol (+)
    2. Minuspol (–)

  4. Nehmen Sie die Batterie heraus und bewahren sie auf.

Abnehmen der oberen Schrauben am Überrollbügel

Important: Stützen Sie den Überrollbügel mit einer anderen Person ab, wenn Sie die Schrauben entfernen, mit denen er an der Maschine befestigt ist.

  1. Entfernen und bewahren Sie die Schraube auf, mit denen das Ablagefach an der linken Seite der Maschine befestigt ist (Bild 3).

    g030642

    Bild 3

    1. Schraube
    2. Ablagefach

  2. Nehmen Sie das Ablagefach ab und bewahren es auf.

  3. Entfernen und bewahren Sie die zwei Schrauben, die Verstärkungsplatte und die zwei Bundmuttern auf, mit denen der Überrollbügel oben am Rahmen befestigt ist (Bild 4).

    g030899

    Bild 4

    1. Schraube
    2. Überrollbügel
    3. Verstärkungsplatte
    4. Bundmutter

  4. Entfernen und bewahren Sie die Schraube auf, mit der die Verstärkungsplatte befestigt ist, und die Schraube, mit der das Batteriefach befestigt ist (Bild 5).

    g030670

    Bild 5

    1. Schraube
    2. Schraube

  5. Entfernen und bewahren Sie die Schraube und die Klemme des Batteriefachs auf (Bild 6).

    g030672

    Bild 6

    1. Klemme des Batteriefachs
    2. Schraube

  6. Ordnen Sie die Verstärkungsplatte und das Batteriefach so an, dass Sie die zwei Schrauben, die Verstärkungsplatte und die zwei Bundmuttern entfernen können, mit denen der Überrollbügel oben am Rahmen befestigt ist (Bild 7). Legen Sie sie zur Seite.

    g030900

    Bild 7

    1. Schraube
    2. Überrollbügel
    3. Verstärkungsplatte
    4. Bundmutter

Abnehmen des Überrollbügels

Important: Stützen Sie den Überrollbügel mit einer anderen Person ab, wenn Sie die Schrauben entfernen, mit denen er an der Maschine befestigt ist.

  1. Entfernen Sie die Schrauben auf, mit denen der Überrollbügel an der linken Seite der Maschine befestigt ist (Bild 8).

    g030675

    Bild 8

    1. Schrauben
    2. Überrollbügel

  2. Nehmen Sie den Überrollbügel mit einer anderen Person von der Maschine ab.

  3. Lagern Sie den Überrollbügel.

Vorbereiten der Kabinenbefestigungen

Für diesen Arbeitsschritt erforderliche Teile:

Linke Befestigung vorne1
Rechte Befestigung vorne1
Linke Befestigung hinten1
Rechte Befestigung hinten1
Gummi-Isolator4

Vorbereiten der vorderen Befestigung

Drücken Sie einen Gummi-Isolator in jedes Loch in der vorderen Befestigung ein (Bild 9).

g030678

Bild 9

  1. Gummi-Isolatoren
  2. Linke Befestigung vorne
  3. Rechte Befestigung vorne

Note: Verwenden Sie Seifenlauge und einen Gummihammer, um das Einsetzen der Gummi-Isolatoren in die Löcher zu vereinfachen.

Bohren der Löcher in der vorderen Befestigung

Führen Sie diese Schritte nur bei Bedarf aus.

Messen und bohren Sie zwei Löcher (Durchmesser von 13/32") für die rechte Befestigung vorne, wie in Bild 10 abgebildet.

g030684

Bild 10

  1. Loch (Durchmesser 13/32")
  2. 52 mm
  3. 17 mm
  4. 21 mm
  5. 23 mm

Vorbereiten der hinteren Befestigungen

  1. Drücken Sie einen Gummi-Isolator in das Loch der linken Befestigung hinten am Kabinenrahmen (Bild 11).

    g030685

    Bild 11

    1. Gummi-Isolator
    2. Linke Befestigung hinten

  2. Drücken Sie einen Gummi-Isolator in das Loch der rechten Befestigung hinten am Kabinenrahmen (Bild 12).

    g030686

    Bild 12

    1. Gummi-Isolator
    2. Rechte Befestigung hinten

Note: Verwenden Sie Seifenlauge und einen Gummihammer, um das Einsetzen des Gummi-Isolators im Loch zu vereinfachen.

Anbringen der Schaumstoffdichtungen

Für diesen Arbeitsschritt erforderliche Teile:

Vordere Schaumstoffdichtung, links1
Vordere Schaumstoffdichtung, Mitte1
Vordere Schaumstoffdichtung, rechts1
Linke Schaumstoffdichtung1
Rechte Schaumstoffdichtung1
Linker Behälterschaumstoff1
Rechter Behälterschaumstoff1
Linke Schaumstoffdichtung hinten1
Rechte Schaumstoffdichtung hinten1
Hintere Schaumstoffdichtung1

Anbringen der vorderen Schaumstoffdichtungen

Bringen Sie die vordere Schaumstoffdichtung in der Mitte und dann die linke und rechte Schaumdichtung vorne ungefähr 3 mm von der Kante an der Vorderseite der Kabine an (Bild 13).

g030692

Bild 13

  1. Anbringungsbereich
  2. Vordere Schaumstoffdichtung, links
  3. Vordere Schaumstoffdichtung, Mitte
  4. Vordere Schaumstoffdichtung, rechts

Note: Bringen Sie die Enden der Schaumdichtungen an Sicherheitsschaltern an und schaffen Sie eine feste Abdichtung.

Anbringen der seitlichen Schaumstoffdichtungen

  1. Bringen Sie die linke Schaumdichtung ungefähr 3 mm von der vorderen Kante links an der Kabine an (Bild 14).

    Note: Bringen Sie die Enden der Schaumdichtungen an Sicherheitsschaltern an und schaffen Sie eine feste Abdichtung.

    g030702

    Bild 14

    1. Anbringungsbereich
    2. Linke Schaumstoffdichtung

  2. Bringen Sie die rechte Schaumdichtung ungefähr 3 mm von der vorderen Kante rechts an der Kabine an.

    Note: Bringen Sie die Enden der Schaumdichtungen an Sicherheitsschaltern an und schaffen Sie eine feste Abdichtung.

  3. Entfernen Sie das Trägermaterial aus Papier vom doppelseitigen Band an beiden Seiten der Kabine (Bild 15).

    g030703

    Bild 15

    1. Doppelseitiges Band
    2. Linker Behälterschaumstoff

  4. Bringen Sie den linken Behälterschaumstoff an der Kabine an (Bild 15).

  5. Bringen Sie den rechten Behälterschaumstoff an der Kabine an.

Anbringen der hinteren Schaumstoffdichtungen

  1. Entfernen Sie das Trägermaterial aus Papier vom doppelseitigen Band hinten an der Kabine (Bild 16).

    g034905

    Bild 16

    1. Linke Schaumstoffdichtung hinten
    2. Doppelseitiges Band
    3. Rechte Schaumstoffdichtung hinten

  2. Bringen Sie die linken und rechten Schaumstoffdichtungen hinten an der Kabine an (Bild 16).

  3. Bringen Sie die hintere Schaumstoffdichtung hinten an der Kabine an (Bild 17).

    g030708

    Bild 17

    1. Hintere Schaumstoffdichtung
    2. Anbringungsbereich

Montieren der Kabinenbefestigungen

Für diesen Arbeitsschritt erforderliche Teile:

Linke Befestigung vorne1
Rechte Befestigung vorne1
Schraube (⅜" x 1")7
Bundmutter (3/8") 5
Sicherungsmutter (⅜")2
Linke Befestigung hinten1
Rechte Befestigung hinten1

Installieren der linken Befestigung vorne

  1. Nehmen Sie die vorhandenen Schrauben ab und verwenden Sie die drei Schrauben (3/8" x 1") und Bundmuttern, um die Befestigung an der Maschine anzubringen (Bild 18).

    g030713

    Bild 18

    1. Schraube (3/8" x 1")
    2. Linke Befestigung
    3. Bundmutter (3/8")

  2. Ziehen Sie die Schrauben und Muttern mit 37-45 N·m an.

Installieren der rechten Befestigung vorne

  1. Nehmen Sie die vorhandenen Schrauben ab und verwenden Sie die vier Schrauben (3/8" x 1"), zwei Bundmuttern und zwei Sicherungsmuttern, um die Befestigung an der Maschine anzubringen (Bild 19).

    g030714

    Bild 19

    1. Bundmutter (3/8")
    2. Sicherungsmutter
    3. Linke Befestigung
    4. Schraube (3/8" x 1")

  2. Ziehen Sie die Schrauben und Muttern mit 37-45 N·m an.

Installieren der linken Befestigung hinten

  1. Befestigen Sie die linke hintere Befestigung mit den neuen Befestigungen am Rahmen (Bild 20).

    g030716

    Bild 20

    1. Schraube (½" x 6")
    2. Linke Befestigung
    3. Bundmutter
    4. Verstärkungsplatte
    5. Schraube (1/2" x 1-1/4")

  2. Ziehen Sie die Schrauben (1/2" x 6") und Muttern mit 91-113 N·m an.

  3. Ziehen Sie die Schrauben (1/2" x 1-1/4") mit 91-113 N·m an.

Montieren der rechten hinteren Befestigung

  1. Befestigen Sie die rechte hintere Befestigung mit den neuen Befestigungen am Rahmen (Bild 21).

    g030717

    Bild 21

    1. Schraube (½" x 6")
    2. Rechte Befestigung
    3. Schraube (1/2" x 1-1/4")
    4. Bundmutter
    5. Verstärkungsplatte

  2. Ziehen Sie die Schrauben (1/2" x 6") und Muttern mit 91-113 N·m an.

  3. Ziehen Sie die Schrauben (1/2" x 1-1/4") mit 91-113 N·m an.

  4. Befestigen Sie das Ablagefach mit der Schraube (5/16" x 1-1/2") an der Maschine (Bild 22).

    g030718

    Bild 22

    1. Schraube (5/16" x 1 ½")
    2. Ablagefach

  5. Befestigen Sie die Verstärkungsplatte mit der Schraube an der Maschine und befestigen Sie das die Batteriefachklemme und das Batteriefach mit der Schraube (½" x 1") an der Maschine (Bild 23).

    g030719

    Bild 23

    1. Schraube
    2. Batteriekasten
    3. Klemme des Batteriefachs
    4. Schraube (½" x 1")

Einbauen des Kabelbaums und Vorbereiten der Kabine für den Einbau

Verlegen Sie den Kabelbaum von der Unterseite der Maschine nach oben zum Batteriekasten, wie in Bild 24 abgebildet.

g033196

Bild 24

Befestigen Sie den Kabelbaum, wie in Bild 25 abgebildet.

g385502

Bild 25

Verwenden Sie die Werte in Bild 26 und bohren Sie Löcher in die Kabine.

g032999

Bild 26

  1. 49 mm
  2. Loch (Durchmesser 0,31")
  3. 85 mm
  4. 3,87 inches
  5. Loch (Durchmesser 0,31")
  6. 58 mm

Montieren der Kabine an der Maschine

Für diesen Arbeitsschritt erforderliche Teile:

Kabine1
Schraube (½" x 3-¼")4
Scheibe (2-1/4")4
Scheibe (1-3/8")2
Sicherungsmutter (½")4

  1. Stützen Sie die Kabine mit den vier Hebestellen über der Maschine ab (Bild 27).

    Note: Stellen Sie sicher, dass die Hebevorrichtung nicht das Kabinendach oder den Dachhimmel berührt, wenn die Kabine abgestützt wird.

    g030873

    Bild 27

    1. Hebevorrichtungsstange
    2. Vordere Hebestelle
    3. Hintere Hebestelle

  2. Senken Sie die Kabine auf die Maschine ab und fluchten Sie die vier Schraubenlöcher mit den Befestigungen aus.

  3. Befestigen Sie die Kabine mit einer Schraube (1/2" x 3-1/4"), einer Scheibe (2-1/4") und einer Sicherungsmutter (1/2") an den hinteren Befestigungen der Maschine (Bild 28).

    g030727

    Bild 28

    1. Schraube (½" x 3-¼")
    2. Scheibe (2-1/4")
    3. Hintere Befestigung
    4. Sicherungsmutter (½")

  4. Ziehen Sie die Schraube (1/2" x 3-1/4") und Sicherungsmutter mit 129-156 N·m an.

    Note: Stellen Sie sicher, dass die Hebevorrichtung etwas Spiel hat, damit die Kabine auf die Maschine gesetzt werden kann.

  5. Befestigen Sie die Kabine mit einer Schraube (½" x 3¼"), einer Scheibe (1⅜"), einer Scheibe (2¼") und einer Sicherungsmutter an den vorderen Befestigungen an der Maschine (Bild 29).

    g030728

    Bild 29

    1. Schraube (½" x 3-¼")
    2. Scheibe (1-3/8")
    3. Vordere Befestigung
    4. Scheibe (2-1/4")
    5. Sicherungsmutter (½")

  6. Ziehen Sie die Schraube (1/2" x 3-1/4") und Sicherungsmutter (1/2") mit 129-156 N·m an und entfernen Sie die Hebevorrichtung von der Kabine.

Einbauen der Platten und des Bodens

Für diesen Arbeitsschritt erforderliche Teile:

Linke Platte hinten1
Rechte Platte hinten1
Schraube (1/4" x 3/4")6
Klemmmutter4
Bundmutter (1/4")2
Polsterplatte1
Isoliermatte1
Bodenprofil1

Einbauen der hinteren Platte

  1. Bringen Sie die zwei Klemmmuttern am Kabinenrahmen an (Bild 30).

    g030909

    Bild 30

    1. Kabinenrahmen
    2. Klemmmutter
    3. Linke Platte hinten
    4. Schraube (1/4" x 3/4")

  2. Befestigen Sie die Platte mit den zwei Schrauben (1/4" x 3/4") an der Kabine, wie in Bild 30 abgebildet.

  3. Schließen Sie das Befestigen der Platte mit der Schraube (1/4" x 3/4") und der Bundmutter (1/4") ab (Bild 31).

    g030922

    Bild 31

    1. Schraube (1/4" x 3/4")
    2. Bundmutter

  4. Ziehen Sie die Schrauben und Mutter mit 10-12 N·m an.

  5. Wiederholen Sie die vorherigen Schritte an der rechten Seite der Kabine.

Montieren der hinteren Platte

  1. Stellen Sie sicher, dass der Installationsbereich sauber ist.

  2. Fluchten Sie die Polsterplatte mit der Mitte der hinteren Platte in der Kabine aus, um die Passform und Positionierung zu prüfen (Bild 32).

    Note: Merken Sie sich oder markieren Sie die Stelle, an der die Ecke der Polsterplatte anfängt, wenn sie über der hinteren Platte der Kabine zentriert ist.

    g030729

    Bild 32

    1. Kabine
    2. Polsterplatte

  3. Entfernen Sie einen Teil des Trägermaterials, um den Klebstoff freizulegen.

  4. Fangen Sie mit der oberen Ecke der Polsterplatte an und kleben Sie sie hinten an der Kabine an, sodass sie nach dem Einbau zentriert ist.

  5. Kleben Sie die Platte abschnittsweise von einem Ende zum anderen an, bis die Polsterplatte ganz angeklebt ist.

Anbringen der Isoliermatte

  1. Nehmen Sie die Isoliermatte aus dem Versandrohr.

    Note: Rollen Sie die Isoliermatte erst aus, wenn sie richtig positioniert ist.

  2. Legen Sie die Matte über die Ablagefächer hinter dem Bedienersitz.

  3. Stecken Sie die Kanten der Matte um den Bedienersitz ein, wenn Sie sie zur Vorderseite der Maschine ausrollen.

  4. Entfernen Sie das Trägermaterial vom Klebstoff am Haken und an den losen Streifen am Ende der Matte und kleben Sie die Streifen an.

    Note: Stellen Sie sicher, dass die Oberfläche sauber ist, auf der Sie den Haken und den losen Streifen mit der Klebeverstärkung auf der Plattform aufkleben.

  5. Kleben Sie den Haken und die losen Streifen fest auf der Plattform auf.

Befestigen des Bodenprofils

  1. Stellen Sie sicher, dass der Installationsbereich sauber ist.

  2. Befestigen Sie das Bodenprofil im Innern der Kabine an der Plattform.

    g030849

    Bild 33

    1. Bodenprofil

  3. Stellen Sie sicher, dass die Schraubenköpfe an der Plattform mit den Ausschnitten im Bodenprofil ausgefluchtet sind.

Anschließen der Schläuche

Für diesen Arbeitsschritt erforderliche Teile:

Anschlussstück (3/8" NPT x 0,625 Zahnung)2
Schlauchklemme2
Rechtes Winkelanschlussstück (3/4")1
Rechtes Winkelanschlussstück (7/8")1
R-Klemme2

Anschließen der Heizungsschläuche

  1. Tragen Sie Dichtungsmittel auf das Anschlussstück (3/8" NPT x 0,625 Zahnung) auf; lassen Sie das erste Gewinde aus.

  2. Entfernen Sie die Stöpsel des Zulauf- und Rücklaufschlauchs der Heizung vom Motor und befestigen Sie die Anschlussstücke (3/8" NPT x 0,625 Zahnung), wie in Bild 34 abgebildet.

    g303473

    Bild 34

    1. Anschlussstück (3/8" NPT x 0,625 Zahnung)
    2. Stöpsel des Rücklaufschlauchs
    3. Anschlussstück (3/8" NPT x 0,625 Zahnung)
    4. Stöpsel des Zulaufschlauchs

  3. Ziehen Sie die Anschlussstücke (3/8" NPT x 0,625 Zahnung) zwei oder drei Umdrehungen über handfest an.

  4. Verlegen Sie die Schläuche für die Heizung und den Ablassschlauch durch den Schlauchring an der hinteren Kabinenbefestigung (Bild 35).

    g030761

    Bild 35

    1. Schlauchring
    2. Ablassschlauch
    3. Heizungsschlauch
    4. Ablassschlauch

  5. Schieben Sie die Schlauchklemme auf den Zulaufschlauch und stecken Sie den Schlauch auf das Anschlussstück (3/8" NPT x 0,625 Zahnung), wie in Bild 36 abgebildet.

    Note: Der Zulaufschlauch hat an einem Ende einen roten Stöpsel. Nehmen Sie den Stöpsel vor dem Anbringen des Schlauchs ab.

    g030737

    Bild 36

    1. Zulaufschlauch der Heizung
    2. Schlauchklemme
    3. Gezahntes Anschlussstück

  6. Schieben Sie die Schlauchklemme auf den Rücklaufschlauch und stecken Sie den Schlauch auf das Anschlussstück (3/8" NPT x 0,625 Zahnung), wie in Bild 37 abgebildet.

    Note: Der Rücklaufschlauch hat an einem Ende einen grünen Stöpsel. Nehmen Sie den Stöpsel vor dem Anbringen des Schlauchs ab.

    g030760

    Bild 37

    1. Rücklaufschlauch der Heizung
    2. R-Klemme
    3. Gezahntes Anschlussstück
    4. Schlauchklemme

Montieren der Klimaanlagen-Anschlussstücke

Note: Schmieren Sie den O-Ring vor dem Einbau der Anschlussstücke gründlich mit PAG Öl 46 oder einem gleichwertigen Schmiermittel ein.

  1. Entfernen Sie das Auspuffrohr, die Schalldämpferhalterung und den Motorlüfter (Bild 38).

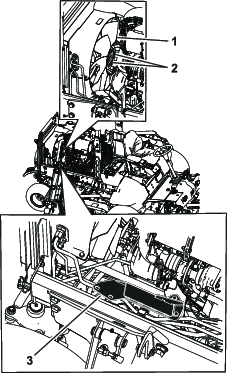

    g384459

    Bild 38

    1. Motorlüfter
    2. Lüfterschrauben
    3. Schalldämpferhalterung

  2. Befestigen Sie das rechte Winkelanschlussstück (7/8") und den O-Ring (Größe 8) am Niederdruck- oder Ansauganschluss an der Klimaanlagenpumpe (Bild 39).

    Note: Achten Sie darauf, dass die Anschlussstücke in den unter Bild 40 und Bild 41 angegebenen Winkeln eingebaut werden.

    g032993

    Bild 39

    1. Rechtes Winkelanschlussstück (3/4")
    2. O-Ring (Größe 8)
    3. Rechtes Winkelanschlussstück (7/8")
    4. O-Ring (Größe 10)
    5. Klimaanlagenpumpe

  3. Ziehen Sie das Anschlussstück auf 34-47 N·m an.

  4. Befestigen Sie das rechte Winkelanschlussstück (3/4") und den O-Ring (Größe 10) am Hochdruck- oder Ansauganschluss an der Klimaanlagenpumpe (Bild 39).

  5. Ziehen Sie das Anschlussstück auf 34-47 N·m an.

  6. Setzen Sie den Kompressor in die Maschine ein und befestigen Sie ihn wie in der Montageanleitung des Klimaanlagenkits (Modell-Nr. 30877) beschrieben.

  7. Montieren Sie den Motorlüfter, die Schalldämpferhalterung und das Auspuffrohr (Bild 38).

Anschließen der Klimaanlagenschläuche

  1. Schließen Sie den Niedrigdruckschlauch der Klimaanlage (7/8") von der Kabine am rechten Winkelanschlussstück (7/8") an, wie in Bild 40 abgebildet.

    g385530

    Bild 40

    1. Rechtes Winkelanschlussstück (3/4")
    2. Rechtes Winkelanschlussstück (7/8")

  2. Ziehen Sie das Anschlussstück auf 34-47 N·m an.

  3. Schließen Sie den Hochdruckschlauch der Klimaanlage (3/4") von der Kabine am rechten Winkelanschlussstück (3/4") an, wie in Bild 41 abgebildet.

    g033198

    Bild 41

  4. Ziehen Sie das Anschlussstück auf 34-47 N·m an.

  5. Bringen Sie eine R-Klemme um jeden Klimaanlagenschlauch an und befestigen Sie sie mit den zwei vorhandenen Schrauben am Maschinenrahmen (Bild 42).

    g030768

    Bild 42

    1. Hochdruckschlauch
    2. Niedrigdruckschlauch
    3. Schraube (5/16" x 1")
    4. R-Klemme

Montieren des Behälters für die Scheibenwaschanlage

Für diesen Arbeitsschritt erforderliche Teile:

Behälter für die Scheibenwaschanlage1
Behälterbefestigung1
Behälterplatte1
Schlossschraube (5/16" x ¾")4
Bundmutter (5/16")4
Ausdehnungsriegel1
Ausdehnungsriegel-Büchse1
Ausdehnungsriegel-Mutter1
R-Klemme1

Montieren des Behälters für die Scheibenwaschanlage und der Befestigung.

  1. Befestigen Sie die Behälterplatte mit zwei Schlossschrauben (5/16" x 3/4") und zwei an der Stütze der Kühlmittelflasche (Bild 43).

    g030730

    Bild 43

    1. Stütze der Kühlmittelflasche
    2. Schlossschraube (5/16" x ¾")
    3. Behälterplatte
    4. Bundmutter

  2. Ziehen Sie die Schraube und Mutter mit 1.978–2.542 N·cm an.

  3. Befestigen Sie die Flasche für die Scheibenwaschanlagenflüssigkeit und die R-Klemme mit zwei Schlossschrauben (5/16" x 3/4") und zwei Bundmuttern an der Behälterbefestigung (Bild 44).

    g030732

    Bild 44

    1. Behälterbefestigung
    2. Bundmutter (5/16")
    3. Scheibenwaschanlagenflasche
    4. R-Klemme
    5. Schlossschraube (5/16" x ¾")

  4. Montieren Sie den Ausdehnungsriegel an der Behälterbefestigung (Bild 45).

    g030919

    Bild 45

    1. Ausdehnungsriegel
    2. Ausdehnungsriegel-Büchse
    3. Ausdehnungsriegel-Mutter

  5. Setzen Sie die Nase in den Schlitz und die Ausdehnungsriegel-Büchse in das Loch in der Behälterplatte (Bild 46).

    g030920

    Bild 46

    1. Ausdehnungsriegel
    2. Behälterbefestigung

  6. Drehen Sie den Hebel des Ausdehnungsriegel nach unten (Bild 46).

    Note: Der Ausdehnungsriegel sollte die Behälterbefestigung fest an der Behälterplatte halten. Stellen Sie die Mutter ein, um den Druck zu ändern, der auf den Ausdehnungsriegel ausgeübt wird.

Anschließen des Schlauchs für die Scheibenwaschanlage

  1. Verlegen Sie den Schlauch für die Scheibenwaschanlage durch den Schlauchring an der hinteren Kabinenbefestigung (Bild 47).

    g030762

    Bild 47

    1. Schlauchring
    2. Schlauch für die Scheibenwaschanlage

  2. Verlegen Sie den Schlauch für die Scheibenwaschanlage durch die R-Klemme und schließen ihn an der Flasche für die Scheibenwaschanlagenflüssigkeit an (Bild 48).

    g030733

    Bild 48

    1. Schlauch für die Scheibenwaschanlage
    2. Flaschenanschluss
    3. R-Klemme

Anschließen des Kabelbaums

Für diesen Arbeitsschritt erforderliche Teile:

Kabelbinder5

  1. Schließen Sie den Kabelbaum von der Kabine am Kabelbaum an der rechten Seite der Maschine an (Bild 49).

    g030776

    Bild 49

    1. Kabelbaum von der Maschine
    2. Kabelbaum von der Kabine

  2. Schließen Sie den Stromanschluss der Kabine am Anschluss an der rechten Seite der Maschine an (Bild 50).

    g030779

    Bild 50

    1. Anschluss von der Maschine
    2. Anschluss von der Kabine

  3. Schließen Sie das Kabel vom Klimaanlagenkompressor am Rundstecker am Kabelbaum an (Bild 51).

    g030788

    Bild 51

    1. Kompressorkabel
    2. Rundstecker
    3. Kabelbaum

  4. Verlegen Sie den Kabelbaum für die Flasche für die Scheibenwaschanlagenflüssigkeit durch die R-Klemme und schließen ihn an der Flasche an (Bild 52).

    g030777

    Bild 52

    1. Kabelbaumanschluss
    2. Anschluss für Flasche für Scheibenwaschanlagenflüssigkeit

  5. Befestigen Sie den Kabelbaum mit Kabelbinden an den Hydraulikschläuchen und starren Leitungen; die Stellen sind in Bild 53 und Bild 54 abgebildet.

    g030778

    Bild 53

    1. Kabelbaum
    2. Kabelbinde
    g030782

    Bild 54

    1. Kabelbaum
    2. Kabelbinde

Important: Befestigen Sie den Kabelbaum nicht an heißen oder beweglichen Teilen.

Anbringen des Sicherheitsaufklebers

Für diesen Arbeitsschritt erforderliche Teile:

Sicherheitsaufkleber1

Führen Sie diese Schritte nur aus, wenn es von der örtlichen Straßenverkehrsvorschrift vorgeschrieben wird.

Bringen Sie den Sicherheitsaufkleber am hinteren Fenster an, wie in Bild 55 abgebildet.

g030478

Bild 55

  1. Fensterdichtung
  2. Sicherheitsaufkleber
  3. 25 mm

Abschließen des Einbaus

  1. Füllen Sie Kühlmittel in die Maschine, siehe Kundendienstanleitung.

  2. Prüfen Sie die Dichtheit.

  3. Achten Sie auf Teile, die bewegliche Teile berühren und nehmen Sie Korrekturen vor, bevor Sie die Maschine einsetzen.

  4. Bitten Sie eine zweite Person vor der Verwendung der Maschine, die Rück- und Seitenspiegel einzustellen.

  5. Nehmen Sie die Blöcke von den Rädern ab.

  6. Setzen Sie die in Ausbau der Batterie entfernte Batterien ein.

  7. Schließen Sie das Pluskabel (Rot) am Pluspol (+) der Batterie an.

  8. Schließen Sie das Minuskabel (Schwarz) am Minuspol (-) der Batterie an.

  9. Prüfen Sie die Funktion aller Bedienelemente, bevor Sie die Maschine einsetzen.

  10. Füllen Sie ggf. Flüssigkeit in die Flasche für die Scheibenwaschanlagenflüssigkeit.

  11. Lassen Sie die Klimaanlage von einem zertifizierten Fachmann auffüllen:

    • 90 ml PAG 46-Öl

    • 1,65 l R134A-Freon

  12. Stellen Sie den Reifendruck auf die folgenden technischen Daten ein:

    • Vorderreifen: 2,07 bar

    • Hinterreifen: 1,52 bar

Produktübersicht

Kabinenbedienelemente

g032995

Bild 56

  1. Scheibenwischerschalter
  2. Temperatureinstellung
  3. Lüftereinstellung
  4. Umluftanlagen-Bedienelement

Scheibenwischerschalter

Mit diesem Schalter schalten Sie die Scheibenwischer ein oder aus (Bild 56).

Temperatureinstellung

Drehen Sie das Temperatureinstellhandrad, um die Temperatur in der Kabine einzustellen (Bild 56).

Lüftereinstellung

Stellen Sie die Lüftergeschwindigkeit mit dem Lüftereinstellhandrad ein (Bild 56).

Umluftklimaanlagen-Bedienelement

Pumpt die Luft in der Kabine entweder um oder führt der Kabine Luft von außen zu (Bild 56).

  • Stellt den Umlauf der Luft ein, wenn die Klimaanlage eingeschaltet ist.

  • Stellen Sie sie auf das Ansaugen von Luft ein, wenn Sie die Heizung oder den Lüfter verwenden.

Windschutzscheibenriegel

Heben Sie die Riegel an, um die Windschutzscheibe zu öffnen (Bild 57). Üben Sie Druck auf den Riegel aus, um die Windschutzscheibe in der geöffneten Stellung zu arretieren. Ziehen Sie den Riegel heraus und nach unten, um die Windschutzscheibe zu schließen und zu arretieren.

g008830

Bild 57

  1. Windschutzscheibenriegel

Heckfensterriegel

Heben Sie die Riegel an, um das Heckfenster zu öffnen. Ziehen Sie den Riegel nach oben und außen, um das Fenster in der offenen Stellung zu arretieren. Ziehen Sie den Riegel heraus und nach unten, um das Fenster zu schließen und zu arretieren (Bild 57).

Important: Schließen Sie die Heckfenster, bevor Sie die Motorhaube öffnen, um eine Beschädigung zu vermeiden.

Wartung

Empfohlener Wartungsplan

WartungsintervallWartungsmaßnahmen
Alle 250 Betriebsstunden
  • Reinigen Sie die Kabinenluftfilter und tauschen die Filter aus, wenn sie zerrissen oder sehr schmutzig sind.
  • Reinigen Sie die Klimaanlage.(häufiger in sehr staubigem oder schmutzigem Umfeld).
    		•

    Reinigung

    Achtung

    Wenn Sie den Schlüssel im Schlüsselschalter lassen, könnte eine andere Person den Motor versehentlich anlassen und Sie und Unbeteiligte schwer verletzen.

    Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab, bevor Sie Wartungsarbeiten durchführen.

    Reinigung der Kabine

    Important: Passen Sie in der Nähe von Kabinendichtungen und Lampen auf (Bild 58). Halten Sie bei der Verwendung eines Hochdruckreinigers das Strahlrohr mindestens 0,6 m von der Maschine entfernt. Verwenden Sie keinen Hochdruckreiniger direkt an Kabinendichtungen oder unter dem hinteren Überhang.

    g034330

    Bild 58

    1. Dichtung
    2. Scheinwerfer
    3. Halten Sie das Strahlrohr 0,6 m fern.
    4. Reinigen Sie den hinteren Überhang nicht mit einem Hochdruckreiniger.

    Reinigen der Kabinenluftfilter

    WartungsintervallWartungsmaßnahmen
    Alle 250 Betriebsstunden
  • Reinigen Sie die Kabinenluftfilter und tauschen die Filter aus, wenn sie zerrissen oder sehr schmutzig sind.
    		•

    1. Nehmen Sie die Schrauben und Gitter von den internen und hinteren Kabinenluftfiltern ab (Bild 59 und Bild 60).

      g030417

      Bild 59

      Interner Kabinenluftfilter

      1. Filter
      2. Gitter
      3. Schraube
      g028379

      Bild 60

      Hinterer Kabinenluftfilter

      1. Filter
      2. Gitter
      3. Schraube

    2. Blasen Sie saubere, ölfreie Druckluft durch die Filter, um sie zu reinigen.

      Important: Wenn ein Filter ein Loch, Riss oder andere Schäden hat, wechseln Sie den Filter aus.

    3. Setzen Sie die Filter und das Gitter ein und befestigen diese mit den Daumenschrauben.

    Reinigen der Kabinenvorfilters

    Der Kabinenvorfilter verhindert, dass große Rückstände, u. a. Schnittgut und Laub, in die Kabinenfilter gelangen.

    1. Drehen Sie die Gitterabdeckung nach unten.

    2. Reinigen Sie den Filter mit Wasser.

      Note: Verwenden Sie keinen Hochdruckreiniger.

      Important: Wenn der Filter ein Loch, Riss oder andere Schäden hat, wechseln Sie den Filter aus.

    3. Lassen Sie den Vorfilter trocknen, bevor Sie ihn in die Maschine einbauen.

    4. Drehen Sie den Filterschirm um die Laschen, bis der Riegel in die Riegelhalterung (Bild 61) einrastet.

      g032951

      Bild 61

      1. Riegelbefestigung
      2. Verriegelung
      3. Siebabdeckung

    Reinigen der Klimaanlage

    WartungsintervallWartungsmaßnahmen
    Alle 250 Betriebsstunden
  • Reinigen Sie die Klimaanlage.(häufiger in sehr staubigem oder schmutzigem Umfeld).
    		•

    1. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

    2. Schließen Sie das Kabel jedes Lüfters ab (Bild 62).

      g032323

      Bild 62

      Bild zeigt rechten Lüfter

      1. Lüfter
      2. Kabel
      3. Handrad

    3. Entfernen Sie die zwei Handräder und nehmen den Lüfter ab (Bild 62).

    4. Öffnen Sie die vier Riegel an der Klimaanlage und nehmen Sie das Gitter ab (Bild 63).

      g032324

      Bild 63

      1. Klimaanlagenschlange
      2. Verriegelung
      3. Klimaanlagengitter

    5. Entfernen Sie die Luftfilter (Bild 60).

    6. Reinigen Sie die Klimaanlage.

    7. Bauen Sie Luftfilter, Gitter und Klimaanlage wieder ein (Bild 60, Bild 63 und Bild 62).

    8. Schließen Sie das Kabel jedes Lüfters an (Bild 62).

    Schaltbilder

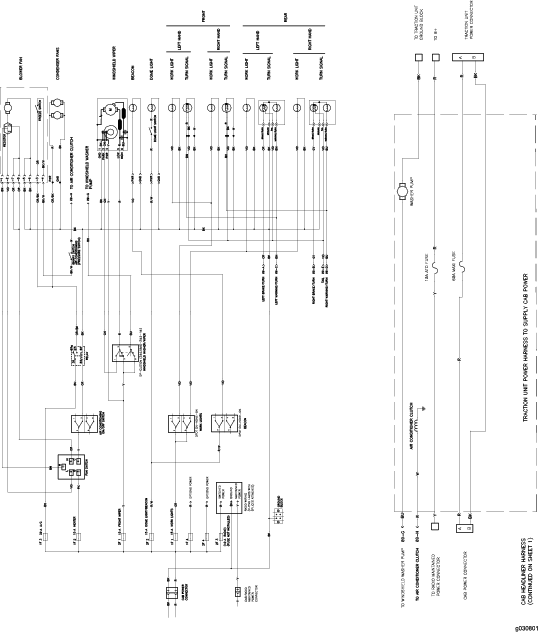

    Schaltbild

    g030801
