Førerhussett

Note: Hvis du monterer klimaanleggssettet, må du gå gjennom og montere klimaanleggssettet sammen med dette førerhussettet.

1. Rydd plass på arbeidsområdet under kransystemet.

   Note: Kontroller at kransystemet kan trygt støtte førerhuset over maskinen gjennom installasjonsprosessen.

2. Flytt maskinen under kranen og sett på parkeringsbremsen.

3. Slå av motoren og ta ut nøkkelen.

4. Blokker hjulene for å hindre at maskinen ruller under monteringen.

5. Ta ut batteriet. Se brukerhåndboken.

1. Lås opp og hev operatørens konsollpanel (Figur 1).



   Figur 1

   1. Operatørens konsollpanel
   2. Lås

2. Fjern gummimellomlegget fra batteriklemmene.

3. Fjern den negative kabelen (svart) fra den negative (-) klemmen og den positive kabelen (rød) fra den positive (+) klemmen (Figur 2).



   Figur 2

   1. Positiv (+) klemme
   2. Negativ (-) klemme

4. Fjern og ta vare på batteriet.

Important: Få noen til å hjelpe deg med å støtte veltebøylen når du fjerner boltene som fester den til maskinen.

1. Fjern og behold bolten som fester oppbevaringsrommet på venstre side av maskinen (Figur 3).



   Figur 3

   1. Bolt
   2. Oppbevaringsrom

2. Fjern og behold oppbevaringsrommet.

3. Fjern og behold de to boltene, forsterkningsplaten og de to flensmutrene som fester veltebøylen til toppen av rammen (Figur 4).



   Figur 4

   1. Bolt
   2. Veltebøyle
   3. Forsterkningsplate
   4. Flensmutter

4. Fjern og behold skruen som fester forsterkningsplaten, og bolten som fester batterirommet (Figur 5).



   Figur 5

   1. Skrue
   2. Bolt

5. Fjern og behold bolten og batteriromklemmen (Figur 6).



   Figur 6

   1. Batteriromklemme
   2. Bolt

6. Plasser forsterkningsplaten og batterirommet slik at du kan fjerne de to boltene, forsterkningsplaten og de to flensmutrene som fester veltebøylen til toppen av rammen (Figur 7). Sett dem til side.



   Figur 7

   1. Bolt
   2. Veltebøyle
   3. Forsterkningsplate
   4. Flensmutter

Important: Få noen til å hjelpe deg med å støtte veltebøylen når du fjerner boltene som fester den til maskinen.

1. Fjern og ta vare på boltene som fester veltebøylen på maskinens venstre side (Figur 8).



   Figur 8

   1. Bolter
   2. Veltebøyle

2. Få noen til å hjelpe deg med å fjerne veltebøylen fra maskinen.

3. Ta vare på veltebøylen.

Trykk en gummiisolator inn i hvert hull på de fremre festene (Figur 9).

Figur 9

1. Gummiisolatorer
2. Feste foran til venstre
3. Feste foran til høyre

Note: Bruk såpevann og en gummiklubbe for å sette gummiisolatorene inn i hullene.

Utfør prosedyren kun hvis den er nødvendig.

Finn og drill to hull (10,3 mm diameter) for høyre frontfeste som vist i Figur 10.

Figur 10

1. Hull (10,3 mm diameter)
2. 52 mm
3. 17 mm
4. 21 mm
5. 23 mm

1. Trykk en gummiisolator inn i hullet til festet bak til venstre på førerhusrammen (Figur 11).



   Figur 11

   1. Gummiisolator
   2. Feste bak til venstre

2. Trykk en gummiisolator inn i hullet til festet bak til høyre på førerhusrammen (Figur 12).



   Figur 12

   1. Gummiisolator
   2. Feste bak til høyre

Note: Bruk såpevann og en gummiklubbe for å sette gummiisolatoren inn i hullet.

Monter midtre, fremre skumtetning og deretter venstre og høyre, fremre skumtetning ca. 3 mm fra kanten foran på førerhuset (Figur 13).

Figur 13

1. Bruksområde
2. Venstre, fremre skumtetning
3. Midtre, fremre skumtetning
4. Høyre, fremre skumtetning

Note: Monter endene på skumtetningene slik at de henger sammen og skaper en solid tetning.

1. Monter venstre skumtetning ca. 3 mm fra kanten foran til venstre på førerhuset (Figur 14).

   Note: Monter endene på skumtetningene slik at de henger sammen og skaper en solid tetning.



   Figur 14

   1. Bruksområde
   2. Venstre skumtetning

2. Monter høyre skumtetning ca. 3 mm fra kanten foran til høyre på førerhuset.

   Note: Monter endene på skumtetningene slik at de henger sammen og skaper en solid tetning.

3. Fjern papiret på baksiden av den dobbeltsidige teipen på begge sider av førerhuset (Figur 15).



   Figur 15

   1. Dobbeltsidig teip
   2. Venstre tankskum

4. Monter venstre tankskum på førerhuset (Figur 15).

5. Monter høyre tankskum på førerhuset.

1. Fjern papiret på baksiden av den dobbeltsidige teipen på baksiden av førerhuset (Figur 16).



   Figur 16

   1. Venstre, bakre skumtetning
   2. Dobbeltsidig teip
   3. Høyre bakre skumtetning

2. Monter venstre, bakre og høyre, bakre skumtetninger på førerhuset (Figur 16).

3. Montere bakre skumtetninger på baksiden av førerhuset (Figur 17).



   Figur 17

   1. Bakre skumtetning
   2. Bruksområde

1. Fjern eksisterende jernvare og bruk de tre boltene (⅜ x 1 tomme) og flensmutrene til å sikre festet til maskinen (Figur 18).



   Figur 18

   1. Bolt (⅜ x 1 tomme)
   2. Venstre feste
   3. Flensmutter (⅜ tomme)

2. Trekk til boltene og mutrene med et moment på 37–45 Nm.

1. Fjern eksisterende jernvare og bruk fire bolter (⅜ x 1 tomme), to flensmuttere og to låsemuttere til å sikre festet til maskinen (Figur 19).



   Figur 19

   1. Flensmutter (⅜ tomme)
   2. Låsemutter
   3. Venstre feste
   4. Bolt (⅜ x 1 tomme)

2. Trekk til boltene og mutrene med et moment på 37–45 Nm.

1. Bruk de nye delene for å feste venstre bakre feste til rammen (Figur 20).



   Figur 20

   1. Bolt (½ x 6 tommer)
   2. Venstre feste
   3. Flensmutter
   4. Forsterkningsplate
   5. Bolt (½ x 1¼ tomme)

2. Trekk til boltene (½ x 6 tommer) og mutrene med et moment på 91 til 113 Nm.

3. Trekk til boltene (½ x 1¼ tomme) med et moment på 91 til 113 Nm.

1. Bruk de nye delene for å feste høyre bakre feste til rammen (Figur 21).



   Figur 21

   1. Bolt (½ x 6 tommer)
   2. Høyre feste
   3. Bolt (½ x 1¼ tomme)
   4. Flensmutter
   5. Forsterkningsplate

2. Trekk til boltene (½ x 6 tommer) og mutrene med et moment på 91 til 113 Nm.

3. Trekk til boltene (½ x 1¼ tommer) med et moment på 91 til 113 Nm.

4. Bruk bolten (5/16 x 1½ tomme) til å feste oppbevaringsrommet til maskinen (Figur 22).



   Figur 22

   1. Bolt (5/16 x 1½ tomme)
   2. Oppbevaringsrom

5. Bruk skruen til å feste forsterkningsplaten til maskinen, og bruk bolten (½ x 1 tomme) til å feste batteriromklemmen og batterirommet til maskinen (Figur 23).



   Figur 23

   1. Skrue
   2. Batterirom
   3. Batteriromklemme
   4. Bolt (½ x 1 tomme)

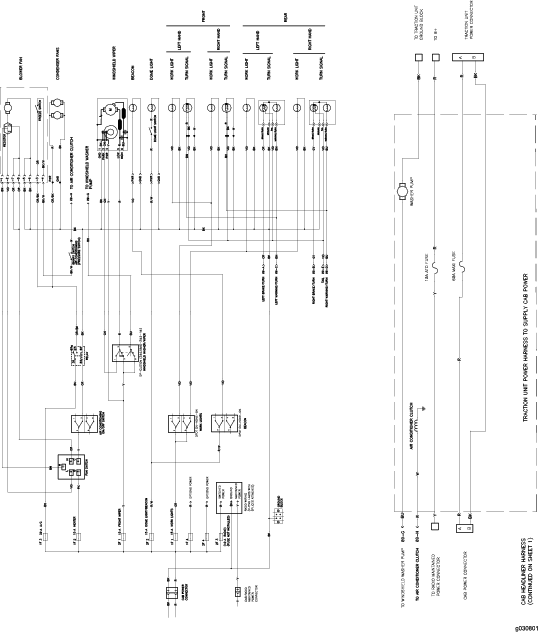

Før ledningssatsen fra undersiden av maskinen opp til batterikassen, som vist i Figur 24.

Figur 24

Monter ledningssatsen som vist i Figur 25.

Figur 25

Bruk målene i Figur 26 og bor hull i førerhuset.

Figur 26

1. 49 mm
2. Hull (7,9 mm diameter)
3. 85,3 mm
4. 98,3 mm
5. Hull (7,9 mm diameter)
6. 58,2 mm

1. Monter de to klipsmutrene på førerhusrammen (Figur 30).



   Figur 30

   1. Førerhusramme
   2. Klipsmutter
   3. Venstre bakpanel
   4. Bolt (¼ x ¾ tomme)

2. Fest panelstykket på førerhuset med to bolter (¼ x ¾ tomme) som vist i Figur 30.

3. Bruk en bolt (¼ x ¾ tomme) og en flensmutter (¼ tomme) til å fullføre monteringen av panelstykket (Figur 31).



   Figur 31

   1. Bolt (¼ x ¾ tomme)
   2. Flensmutter

4. Trekk til boltene og mutteren med et moment på 10–12 Nm.

5. Gjenta de forrige trinnene på høyre side av førerhuset.

1. Kontroller at installeringsområdet er rent.

2. Juster polstringspanelet med midten av bakpanelet inni førerhuset for å kontrollere passform og plassering (Figur 32).

   Note: Husk eller merk av hvor hjørnet av polstringspanelet begynner når det er midtstilt på tvers av førerhusets bakpanel.



   Figur 32

   1. Førerhus
   2. Polstringspanel

3. Fjern en del av bakstykket for å eksponere klebemidlet.

4. Begynn med det øverste hjørnet til polstringspanelet og lim det på baksiden av førerhuset slik at det blir midtstilt når det er helt montert.

5. Fest panelet én del om gangen, fra én ende til den andre, til polstringspanelet er helt festet.

1. Fjern isoleringsmatten fra forsendelsesrøret.

   Note: Ikke rull ut isoleringsmatten før den er i rett posisjon.

2. Plasser matten på tvers av oppbevaringsrommene bak førersetet.

3. Skyv inn mattekantene rundt førersetet mens du ruller det mot fremsiden av maskinen.

4. Fjern baksiden av klebemidlet på borrelåsstripene på enden av matten, og fest stripene der de ligger.

   Note: Sørg for at overflaten der de klebende borrelåsstripene skal festes til plattformen, er ren.

5. Fest borrelåsstripene godt fast på plattformen.

1. Pass på at monteringsområdet er rent.

2. Monter gulvmatten på plattformen inni førerhuset.



   Figur 33

   1. Gulvmatte

3. Kontroller at bolthodene på plattformen er rettet inn etter utskjæringene i gulvmatten.

1. Bruk tetningsmiddel på koblingen (⅜ NPT x 0,625 mothake) – hopp over den første gjengen.

2. Fjern varmeforsynings- og returslangepluggene fra motoren og monter koblingene (⅜ NPT x 0,625 mothake) som vist i Figur 34.



   Figur 34

   1. Kobling (⅜ NPT x 0,625 mothake)
   2. Returslangeplugg
   3. Kobling (⅜ NPT x 0,625 mothake)
   4. Forsyningsslangeplugg

3. Stram koblingene (⅜ NPT x 0,625 mothake) 2 til 3 omdreininger etter stramming for hånd.

4. Før varmeslangene og tappeslangene gjennom slangeringen på bakre førerhusfeste (Figur 35).



   Figur 35

   1. Slangering
   2. Tappeslange
   3. Varmeslange
   4. Tappeslange

5. Skyv slangeklemmen over forsyningsslangen, og sett deretter slangen over koblingen (⅜ NPT x 0,625 mothake), som vist i Figur 36.

   Note: Forsyningsslangen er merket med en rød plugg på den ene enden av enheten. Fjern pluggen før du monterer slangen.



   Figur 36

   1. Varmeforsyningsslange
   2. Slangeklemme
   3. Mothakekobling

6. Skyv slangeklemmen over returslangen, og sett deretter slangen over koblingen (⅜ NPT x 0,625 mothake), som vist i Figur 37.

   Note: Returslangen er merket med en grønn plugg på den ene enden av enheten. Fjern pluggen før du monterer slangen.



   Figur 37

   1. Varmereturslange
   2. R-klemme
   3. Mothakekobling
   4. Slangeklemme

Note: Smør O-ringen grundig med PAG-olje 46 eller et tilsvarende smøremiddel før du monterer koblingene.

1. Fjern eksosrøret, lyddemperbraketten og motorviften (Figur 38).



   Figur 38

   1. Motorvifte
   2. Viftebolter
   3. Lyddemperbrakett

2. Monter den rettvinklede koblingen (⅞ tomme) og O-ringen (str. 8) til lavtrykks- eller sugeåpningen på klimaanleggpumpen (Figur 39).

   Note: Påse at koblingene er montert i vinkel, som vist i Figur 40 og Figur 41.



   Figur 39

   1. Rettvinklet kobling (¾ tomme)
   2. O-ring (størrelse 8)
   3. Rettvinklet kobling (⅞ tomme)
   4. O-ring (størrelse 10)
   5. Klimaanleggpumpe

3. Stram til nippelen med et moment på 34–47 Nm.

4. Monter den rettvinklede koblingen (¾ tomme) og O-ringen (str. 10) til høytrykks- eller utløpet på klimaanleggpumpen (Figur 39).

5. Stram til nippelen med et moment på 34–47 Nm.

6. Plasser kompressoren inn i maskinen og fest den som vist i instruksjonene for klimaanlegget (modellnr. 30877).

7. Monter motorviften, lyddemperbraketten og eksosrøret (Figur 38).

1. Koble klimaanleggets lavtrykkslange (⅞ tomme) fra førerhusenheten til den rettvinklede delen (⅞ tomme), som vist i Figur 40.



   Figur 40

   1. Rettvinklet kobling (¾ tomme)
   2. Rettvinklet kobling (⅞ tomme)

2. Stram til nippelen med et moment på 34–47 Nm.

3. Koble klimaanleggets høytrykkslange (¾ tomme) fra førerhuset til den rettvinklede koblingen (¾ tomme), som vist i Figur 41.



   Figur 41

4. Stram til nippelen med et moment på 34–47 Nm.

5. Monter én R-klemme rundt hver klimaanleggslange, og bruk de to eksisterende boltene til å feste dem til maskinrammen (Figur 42).



   Figur 42

   1. Høytrykkslange
   2. Lavtrykkslange
   3. Skrue (5/16 x 1 tomme)
   4. R-klemme

1. Bruk 2 låsebolter (5/16 x ¾ tomme) og 2 flensmuttere (5/16 tomme) for å feste tankplaten til kjølevæskeflasken (Figur 43)



   Figur 43

   1. Støtte for kjølevæskeflaske
   2. Låsebolt (5/16 x ¾ tomme)
   3. Tankplate
   4. Flensmutter(5/16 tomme)

2. Trekk til bolten og mutteren med et moment på 19,78–25,42 Nm.

3. Bruk 2 låsebolter (5/16 x ¾ tomme) og 2 flensmuttere (5/16 tomme) til å feste vindusspylerflasken og R-klemmen til tankfestet (Figur 44).



   Figur 44

   1. Tankfeste
   2. Flensmutter (5/16 tomme)
   3. Vindusspylerflaske
   4. R-klemme
   5. Låsebolt (5/16 x ¾ tomme)

4. Monter låseenheten til tankfestet (Figur 45).



   Figur 45

   1. Hurtigfeste («swell latch»)
   2. Hurtigfestehylse
   3. Låsemutter

5. Sett tappen inn i sporet og hurtigfestehylsen inn i hullet på tankplaten (Figur 46).



   Figur 46

   1. Hurtigfeste («swell latch»)
   2. Tankfeste

6. Vri låsespaken ned (Figur 46).

   Note: Låsen skal holde tankfestet godt festet til tankplaten. Juster mutteren for å endre trykket fra hurtigfestet.

1. Før vindusspylerslangen gjennom slangeringen på bakre førerhusfeste (Figur 47).



   Figur 47

   1. Slangering
   2. Vindusspylerslange

2. Før vindusspylerslangen gjennom R-klemmen, og koble den til vindusspylerflasken (Figur 48).



   Figur 48

   1. Vindusspylerslange
   2. Flasketilkobling
   3. R-klemme

Important: Vær forsiktig rundt førerhusets tetninger og lys (Figur 58). Hvis du bruker en trykkvasker, hold vaskestaven minst 0,6 m fra maskinen. Ikke bruk høytrykksvasker direkte på førerhusets tetninger og lys eller under det bakre overhenget.

Figur 58

1. Tetning
2. Lampe
3. Hold staven på 0,6 m avstand.
4. Du må ikke trykkvaske under bakre overheng.

1. Ta ut skruene og fjern ristene over luftfiltrene både inni og bak førerhuset (Figur 59 og Figur 60).



   Figur 59

   Luftfilteret inni førerhuset

   1. Filter
   2. Rist
   3. Skrue


   Figur 60

   Luftfilter bak førerhuset

   1. Filter
   2. Rist
   3. Skrue

2. Rengjør filtrene ved å blåse ren, oljefri, komprimert luft gjennom dem.

   Important: Filtre med hull, rifter eller andre skader må skiftes ut.

3. Monter filtrene og risten med vingeskruene.

Formålet med førerhusets forfilter er å hindre at stort rusk, for eksempel gress og løv, kommer inn i førerhusets filtre.

1. Roter skjermdekselet ned.

2. Rengjør filteret med vann.

   Note: Bruk ikke trykkvasker.

   Important: Filtre med hull, rifter eller andre skader må skiftes ut.

3. La forfilteret lufttørke før du monterer det på maskinen.

4. Roter filterskjermen rundt tappene til låsen låses inn i låsfesteenheten (Figur 61).



   Figur 61

   1. Låsfesteenhet
   2. Lås
   3. Skjermdeksel

1. Slå av motoren og ta ut nøkkelen.

2. Koble fra kabelen for hver vifte (Figur 62).

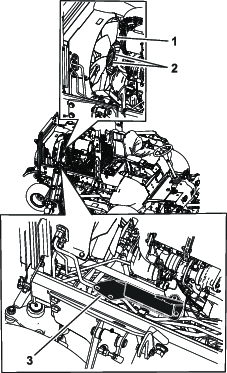

   Figur 62

   Høyre vifte vist

   1. Vifte
   2. Ledning
   3. Knott

3. Fjern de to knottene og fjern vifteenheten (Figur 62).

4. Åpne de fire låsene på klimaanleggsenheten og fjern skjermen (Figur 63).



   Figur 63

   1. Klimaanleggsspole
   2. Lås
   3. Klimaanleggsskjerm

5. Fjern luftfiltrene (Figur 60).

6. Rengjør klimaanleggsenheten.

7. Monter luftfiltrene, skjermen og vifteenheten (Figur 60, Figur 63 og Figur 62).

8. Koble til kabelen for hver vifte (Figur 62).
