Venttiilin korjaussarja
TRX-250- tai TRX-300-kuokkakaivukone
Koneen valmistelu
  1. Pysäköi kone tasaiselle alustalle, kytke seisontajarru ja laske puomi alas.
  2. Sammuta moottori ja irrota virta-avain.
  3. Anna koneen jäähtyä.
  4. Irrota suojalevy ja välikappale.
    Graphic
    G423595
    1.  Pultti (5/16 × 1 tuumaa)
    2.  Suojalevy
    3.  Välikappale
  5. Irrota takasuojus.
    Graphic
    G423596
    1.  Pultti (⅜ × 1 tuumaa)
    2.  Takasuojus
  6. Irrota peruutussuoja.
    Graphic
    G423597
    1.  Peruutussuoja
    2.  Mutteri – ⅜ tuumaa (2)
    3.  Holkki (2)
    4.  Jousi (2)
    5.  Välikappale (2)
    6.  Pultti – ⅜ × 2-¼ tuumaa (2)
Sarjan asennus
Tarvittavat osat
1
Kuusiokantapultti (M8 × 110 mm)
1
Aluslaatta

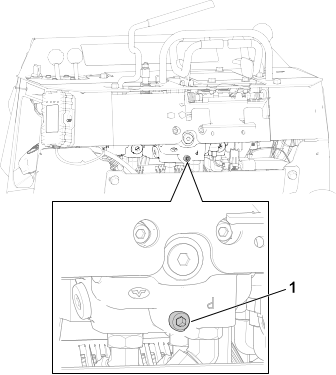

  1. Irrota koneessa oleva kuusiokantapultti ja korvaa se tämän sarjan pultilla ja aluslaatalla.
    Graphic
    G423797
    1.  Koneessa oleva kuusiokantapultti
  2. Kiristä pultti momenttiin 34 N·m.
    Huomaa: Pultissa saattaa olla voiteluainetta. Se on huomioitu edellä mainitussa kiristysmomentissa.
Asennuksen viimeistely
  1. Asenna holkit peruutussuojaan.
    Graphic
    G423823
    1.  Holkki (2)
  2. Asenna peruutussuoja.
    Huomaa: Vasemmanpuoleinen jousi on musta, ja oikeanpuoleinen jousi on keltainen.
    Graphic
    G423597
    1.  Peruutussuoja
    2.  Mutteri – ⅜ tuumaa (2)
    3.  Holkki (2)
    4.  Jousi (2)
    5.  Välikappale (2)
    6.  Pultti – ⅜ × 2-¼ tuumaa (2)

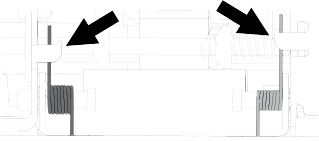

  3. Työnnä jousien ulommat päät rungon kielekkeiden alle ja varmista, että sisemmät päät ovat tiiviisti peruutussuojaa vasten.
    Graphic
    G425938
  4. Asenna takasuojus.
    Graphic
    G423824
    1.  Pultti (⅜ × 1 tuumaa)
    2.  Takasuojus

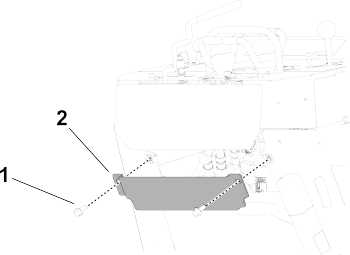

  5. Asenna suojalevy ja välikappale.
    Graphic
    G423595
    1.  Pultti (5/16 × 1 tuumaa)
    2.  Suojalevy
    3.  Välikappale
