Important: Morate postaviti ovaj komplet zajedno s kompletom dodatnog teretnog prostora (Toro model br. 07149).
Important: Dok je na dodatni teretni prostor postavljen komplet za električno podizanje, nemojte podizati teret teži od 181 kg na središnjem dijelu kako biste spriječili oštećenja.Što je teret postavljen više prema prednjem dijelu teretnog prostora, smanjuje se kapacitet za podizanje.
Important: Pri postavljanju kompleta za električno podizanje upotrijebite dizalicu kako biste podigli dodatni teretni prostor (Slika 1).
Priprema uređaja
-
Parkirajte vozilo na ravnoj površini.
-
Aktivirajte ručnu kočnicu.
-
Isključite vozilo i izvadite ključ.

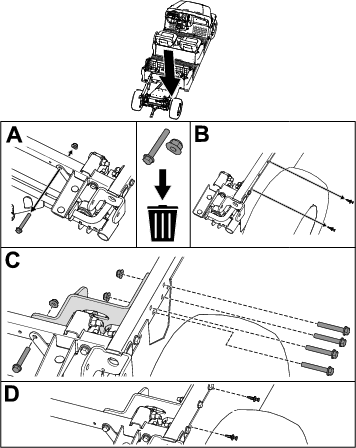

Postavljanje nosača za podizanje
 |  |  | ||
| 1x | 5x | 5x |
Important: Teretni prostor nije prikazan radi jasnoće; nemojte uklanjati teretni prostor.
-
Skinite vijak i maticu sa stražnje cijevi okvira.
Note: Bacite vijak i maticu.
-
Skinite 2 plastične zakovice sa stražnje cijevi okvira.
Note: Zadržite obje plastične zakovice.
-
Postavite nosač za podizanje na stražnju cijev okvira s pomoću 5 prirubnih vijaka (⅜ × 2½ inč) i 5 prirubnih matica (⅜ inč).
Zategnite prirubne vijke (⅜ × 2½ inč) na 37 do 45 Nm.
-
Na stražnju cijev okvira postavite 2 plastične zakovice koje ste prethodno uklonili.
Postavljanje stopera aktuatora
 | |  | ||
| 1x | 1x | 1x |
S pomoću vijka i matice postavite stoper aktuatora na montažnu ploču podloge za akumulator.
Postavljanje osigurača
Za uređaje sa serijskim brojem do 403446000
 | ||||
| 1x |
Postavite osigurač od 15 A u postolje osigurača.
Za uređaje sa serijskim brojem od 403446001 nadalje
| ||||
| 1x |
Postavite osigurač od 15 A u postolje osigurača.
Postavljanje prekidača
Za uređaje sa serijskim brojem do 411599999
 | ||||
| 1x |
-
Skinite plastični poklopac s upravljačke ploče.
Note: Bacite plastični poklopac.
-
Postavite konektor prekidača kroz otvor na upravljačkoj ploči.
-
Postavite prekidač na konektor.
-
Provjerite je li prekidač ispravno okrenut.

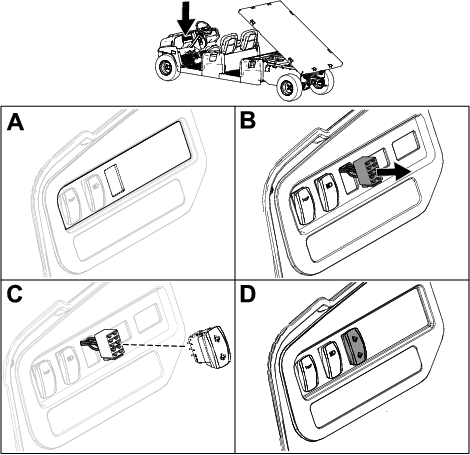

Za uređaje sa serijskim brojem od 411600000 nadalje
 | ||||
| 1x |
-
Izrežite otvor za prekidač u naljepnici na upravljačkoj ploči.
-
Postavite konektor prekidača kroz otvor na upravljačkoj ploči.
-
Postavite prekidač na konektor.
-
Provjerite je li prekidač ispravno okrenut.
Postavljanje cilindra za podizanje
 |  |  |  | ||
| 1x | 2x | 2x | 1x |
Important: S pomoću vezice za kabel pričvrstite žicu cilindra za podizanje na ožičenje daleko od oštrih ili pomičnih dijelova. Ostavite dovoljno prostora u ožičenju za ostvarivanje punog opsega kretanja.
-
Postavite cilindar za podizanje s pomoću svornjaka s poprečnim provrtom i rascjepke.
-
Spojite ožičenje i pričvrstite ga na šipku okvira uređaja s pomoću vezice za kabel.
-
Okrenite cilindar za podizanje 45° prema gore i zatim ga poduprite blokom.
-
Pritisnite prekidač prema gore kako biste izvukli cilindar za podizanje.
-
Postavite izvučeni dio cilindra za podizanje na teretni prostor s pomoću svornjaka s poprečnim provrtom i rascjepke.
Important: Blokom poduprite cilindar za podizanje u izvučenom položaju prema gore pod kutom od 45°.
Rad
Upozorenje
Vožnja s podignutim teretnim prostorom povećava mogućnost naginjanja ili prevrtanja vozila. Ako upravljate vozilom s podignutim teretnim prostorom, može doći do oštećenja teretnog prostora.
-
Vozilom upravljajte samo dok je teretni prostor spušten.
-
Nakon istovara sadržaja teretnog prostora, spustite teretni prostor.
Oprez
Teretni prostor može biti težak. Može doći do gnječenja ruku ili drugih dijelova tijela.
Držite ruke i ostale dijelove tijela podalje od teretnog prostora pri njegovu spuštanju.
Podizanje i spuštanje teretnog prostora
Pritisnite prekidač prema gore kako biste podignuli teretni prostor.
Pritisnite prekidač prema dolje kako biste spustili teretni prostor.
