Important: Ovaj komplet morate da montirate zajedno sa kompletom proširenog tovarnog prostora (Toro model br. 07149).
Important: Kada je komplet električnog podizača montiran na prošireni tovarni prostor, ne premašujte 181 kg kada podižete centriran teret; u suprotnom može doći do oštećenja.Ako centrirate teret u prednjem delu tovarnog prostora, kapacitet podizanja se smanjuje.
Important: Kada montirate komplet električnog podizača, koristite viseću dizalicu da biste podigli prošireni tovarni prostor (Слика 1).
Priprema mašine
-
Parkirajte mašinu na ravnoj površini.
-
Aktivirajte parkirnu kočnicu.
-
Isključite mašinu i uklonite ključ.

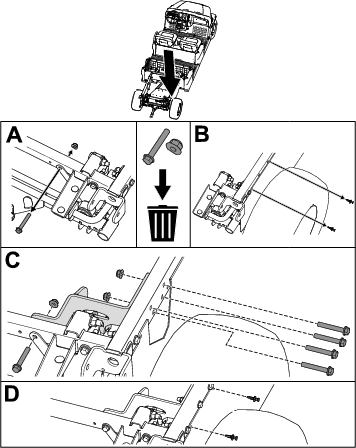

Montiranje nosača podizača
 |  |  | ||
| 1x | 5x | 5x |
Important: Tovarni prostor je uklonjen sa slike zbog jasnoće prikaza; ne uklanjajte tovarni prostor.
-
Uklonite postojeći zavrtanj i navrtku sa cevi zadnjeg rama.
Note: Odložite zavrtanj i navrtku.
-
Uklonite 2 postojeće plastične zakivke sa cevi zadnjeg rama.
Note: Zadržite 2 plastične zakivke.
-
Montirajte nosač podizača na cev zadnjeg rama pomoću 5 zavrtnjeva sa prirubnicom (⅜ x 2½") i 5 navrtki sa prirubnicom (⅜").
Pritegnite zavrtnjeve sa prirubnicom (⅜ x 2½") momentom od 37 N·m do 45 N·m.
-
Montirajte 2 prethodno uklonjene plastične zakivke u cev zadnjeg rama.

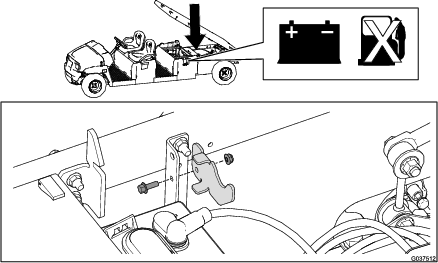

Montiranje aktuatora zaustavljanja
 | |  | ||
| 1x | 1x | 1x |
Montirajte aktuator zaustavljanja na montažni nosač ležišta akumulatora pomoću zavrtnja i navrtki.

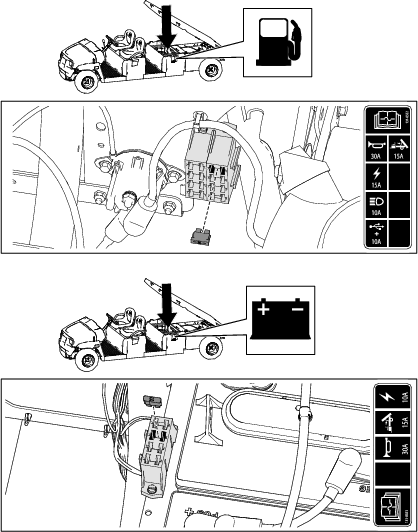

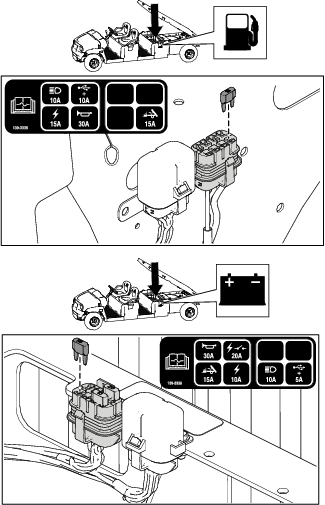

Montaža osigurača
Za mašine sa serijskim brojem 403446000 i ranije
 | ||||
| 1x |
Montirajte osigurač od 15 A na blok osigurača.
Za mašine sa serijskim brojem 403446001 i kasnije
| ||||
| 1x |
Montirajte osigurač od 15 A na blok osigurača.
Montiranje prekidača

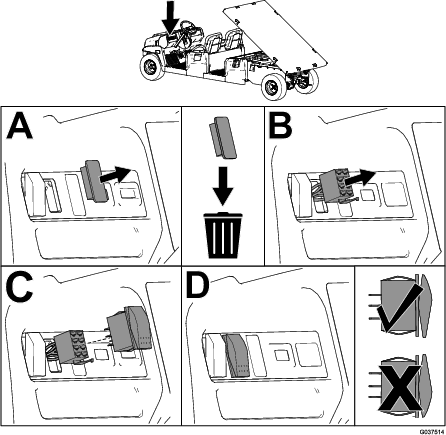

Za mašine sa serijskim brojem 411599999 i ranije
 | ||||
| 1x |
-
Uklonite plastični poklopac sa instrument table.
Note: Odložite plastični poklopac.
-
Montirajte konektor prekidača kroz otvor na instrument tabli.
-
Montirajte prekidač na konektor prekidača.
-
Pobrinite se da prekidač bute pravilno orjentisan.

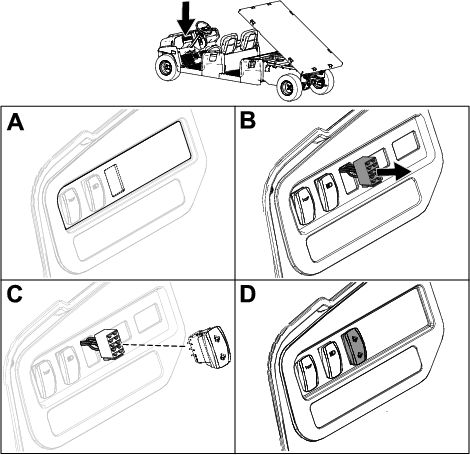

Za mašine sa serijskim brojem 411600000 i kasnije
 | ||||
| 1x |
-
Isecite otvor na instrument tabli za prekidač.
-
Montirajte konektor prekidača kroz otvor na instrument tabli.
-
Montirajte prekidač na konektor prekidača.
-
Pobrinite se da prekidač bute pravilno orjentisan.

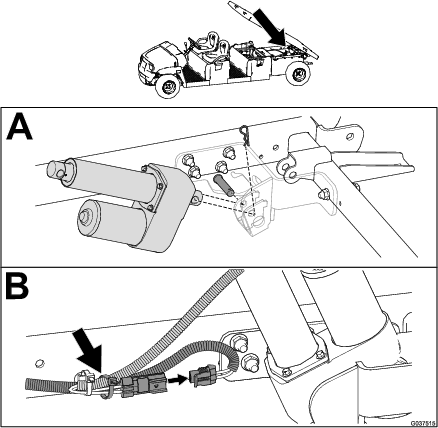

Montiranje cilindra podizača
 |  |  |  | ||
| 1x | 2x | 2x | 1x |
Important: Koristite vezicu da biste pričvrstili žicu levog cilindra sa snopom kablova, dalje od oštrih i pokretnih delova. Pobrinite se da je snop kablova dovoljno labav za svoj pun opseg pokretanja.
-
Montirajte cilindar pomoću cilindričnog osigurača i rascepke.
-
Povežite snop žica i pričvrstite ga uz šinu mašine pomoću vezica.
-

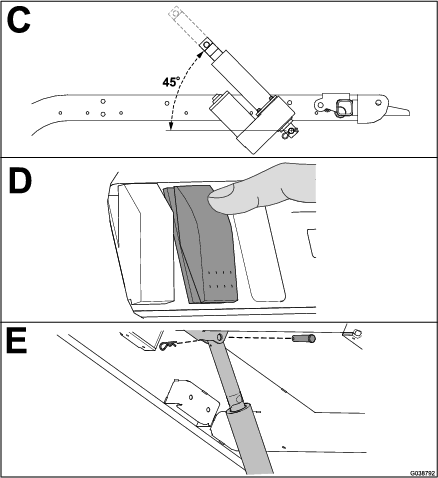

Zarotirajte cilindar podizača nagore pod uglom od 45°, a zatim koristite blok da biste poduprli cilindar podizača.
-
Pritisnite prekidač nagore da biste produžili cilindar podizača.
-
Montirajte produženi deo cilindra podizača na tovarni prostor pomoću cilindričnog osigurača i rascepke.
Important: Koristite blok da biste poduprli cilindar podizača tako da se produži nagore od uglom od 45°.
Korišćenje
Упозорење
Vožnja mašine sa podignutim tovarnim sandukom može da dovede do lakšeg naginjanja i prevrtanja. Struktura tovarnog sanduka može da se ošteti ako rukujete mašinom sa podignutim tovarnim sandukom.
-
Rukujte mašinom samo kada je tovarni sanduk spušten.
-
Nakon istovara sadržaja iz tovarnog sanduka, spustite tovarni sanduk.
Пажња
Težina sanduka može biti velika. Šake ili drugi delovi tela mogu biti ugnječeni.
Držite šake i druge delove tela podalje kada spuštate tovarni sanduk.

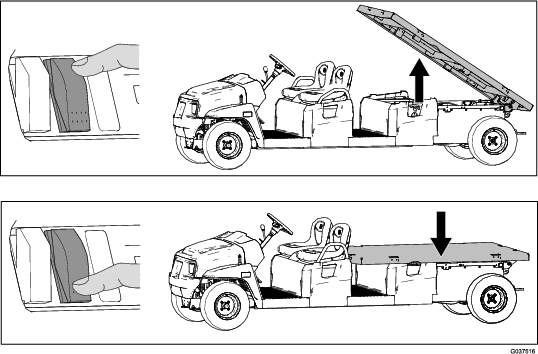

Podizanje i spuštanje tovarnog prostora
Pritisnite prekidač nagore da biste podigli tovarni prostor.
Pritisnite prekidač nadole da biste spustili tovarni prostor.
