Kit electric de ridicare de 12 V

Vehicul utilitar seria Workman® GTX cu platformă extinsă

Model No. 07167-Serial No. 404400001 and Up

Model No. 07168-Serial No. 404400001 and Up

Important: Trebuie să instalați acest kit împreună cu kitul de platformă extinsă (Nr. model Toro 07149).

Important: Dacă ați instalat kitul electric de ridicare pe platforma extinsă, nu depășiți 181 kg când ridicați o sarcină centrată; în caz contrar, pot apărea daune.Dacă centrați sarcina spre partea din față a platformei de încărcare, capacitatea de ridicare scade.

Important: Când instalați kitul electric de ridicare, utilizați un palan suspendat pentru a ridica platforma de încărcare extinsă (Figura 1).

g037510

Figura 1

Pregătirea mașinii

  1. Parcați maşina pe o suprafață uniformă.

  2. Cuplați frâna de parcare.

  3. Opriți mașina și scoateți cheia.

g038563

Figura 2

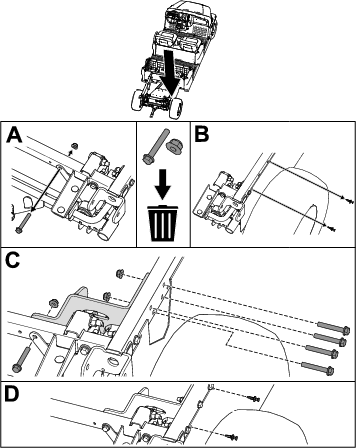

Montarea suportului de ridicare

GraphicGraphicGraphic
1x5x5x

Important: Platforma de încărcare este eliminată din figură pentru mai multă claritate; nu îndepărtați platforma de încărcare.

  1. Îndepărtați șurubul și piulița existente de la tubul cadrului posterior.

    Note: Eliminați șurubul și piulița.

  2. Demontați cele 2 nituri din plastic existente de la tubul cadrului posterior.

    Note: Păstrați cele 2 nituri din plastic.

  3. Montați suportul de ridicare la tubul cadrului spate utilizând cele 5 șuruburi cu guler (⅜ x 2 ½") și 5 piulițe cu guler (⅜").

    Strângeți șuruburile cu guler (⅜ x 2 ½") la un cuplu de 37-45 Nm.

  4. Montați cele 2 nituri din plastic demontate anterior la tubul cadrului posterior.

g281201

Figura 3

Montarea opritorului pentru dispozitivul de acționare

Doar mașină electrică
GraphicGraphicGraphic
1x1x1x

Montați opritorul pentru dispozitivul de acționare pe suportul de montare a compartimentului bateriei folosind șurubul și piulița.

g037512

Figura 4

Mașină electrică prezentată

Instalarea siguranței

Pentru mașini cu numărul de serie 403446000 și anterior

Graphic
1x

Montați siguranța de 15 A în blocul cu siguranțe.

g281197

Figura 5

Mașină pe benzină prezentată în partea de sus; Mașină electrică prezentată în partea de jos

Pentru mașini cu numărul de serie 403446001 și ulterior

Graphic
1x

Montați siguranța de 15 A în blocul cu siguranțe.

g281196

Figura 6

Mașină pe benzină prezentată în partea de sus; Mașină electrică prezentată în partea de jos

Montarea comutatorului

Pentru mașini cu numărul de serie 411599999 și anterior

Graphic
1x

  1. Îndepărtați capacul din plastic de pe tabloul de bord.

    Note: Eliminați capacul din plastic.

  2. Montați conectorul comutatorului prin deschiderea din tabloul de bord.

  3. Montați comutatorul la conector.

  4. Asigurați-vă că ați orientat corect comutatorul.

g037514

Figura 7

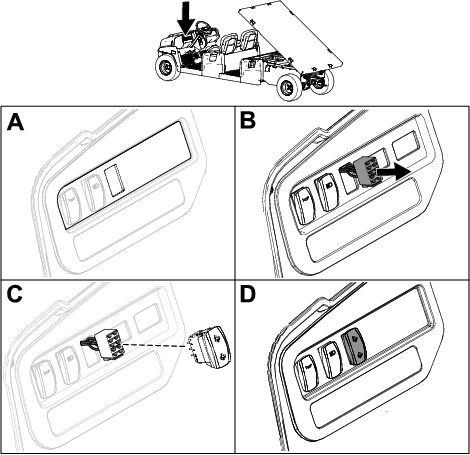

Pentru mașini cu numărul de serie 411600000 și ulterior

Graphic
1x

  1. Decupați deschizătura în autocolantul tabloului de bord pentru comutator.

  2. Montați conectorul comutatorului prin deschiderea din tabloul de bord.

  3. Montați comutatorul la conector.

  4. Asigurați-vă că ați orientat corect comutatorul.

g378635

Figura 8

Montarea cilindrului de ridicare

GraphicGraphicGraphicGraphic
1x2x2x1x

Important: Utilizați colierul de cablu pentru a fixa cablul cilindrului de ridicare de cablaj, departe de piesele ascuțite sau în mișcare. Aveți grijă să lăsați o lungime suficientă a cablurilor pentru întreaga gamă de mișcări.

  1. Montați cilindrul de ridicare folosind un cui spintecat și un știft în formă de agrafă.

  2. Conectați cablul și fixați-l pe șina mașinii folosind colierul de cablu.

  3. Rotiți cilindrul de ridicare în sus la un unghi de 45°, apoi utilizați un bloc pentru a sprijini cilindrul de ridicare.

  4. Apăsați în sus pe comutator pentru a extinde cilindrul de ridicare.

  5. Montați porțiunea extinsă a cilindrului de ridicare pe platforma de încărcare utilizând un cui spintecat și un știft în formă de agrafă.

g037515

Figura 9

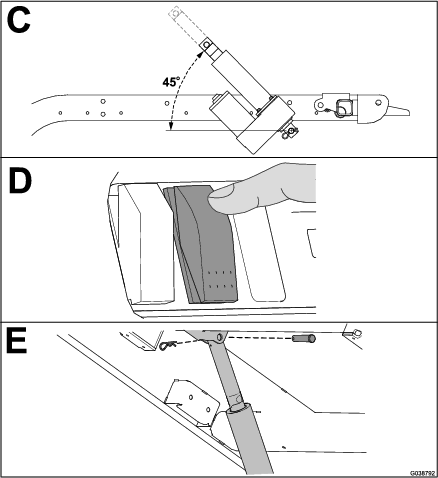

Important: Utilizați un bloc pentru a sprijini cilindrul de ridicare astfel încât să se extindă în sus la un unghi de 45°.

g038792

Figura 10

Operare

Atenţie

Conducerea mașinii cu cutia de încărcare ridicată ar putea determina răsturnarea mașinii. Structura cutiei se poate deteriora dacă utilizați mașina cu cutia ridicată.

  • Operați mașina doar atunci când cutia de încărcare este coborâtă.

  • După descărcarea conținutului din cutia de încărcare, coborâți-o.

Avertisment

Cutia poate fi foarte grea. Existe pericol de strivire a mâinilor sau a altor părți ale corpului.

Țineți mâinile și alte părți ale corpului la distanță atunci când coborâți cutia.

Ridicarea și coborârea platformei de încărcare

Apăsați în sus comutatorul pentru a ridica platforma.

Apăsați în jos comutatorul pentru a coborî platforma.

g037516

Figura 11
