Important: Ta komplet morate namestiti skupaj s kompletom podaljšanega kesona (št. modela Toro 07149).
Important: Ko imate komplet električne dvigalke nameščen na podaljšanem kesonu, ne smete preseči 181 kg pri dvigovanju centriranega bremena; sicer lahko pride do poškodb.Če breme usmerite proti sprednjemu delu tovornega kesona, se dvižna zmogljivost zmanjša.
Important: Pri nameščanju kompleta električne dvigalke uporabite škripec, da dvignete podaljšan tovorni keson (Diagram 1).
Priprava stroja
-
Parkirajte stroj na ravni površini.
-
Vklopite parkirno zavoro.
-
Zaustavite stroj in odstranite ključ.

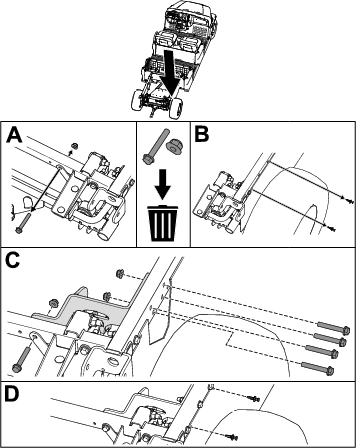

Namestitev dvižnega nosilca
 |  |  | ||
| 1x | 5x | 5x |
Important: Tovorni keson je zaradi jasnosti odstranjen iz slike; ne odstranjujte tovornega kesona.
-
Odstranite obstoječi vijak in matico iz cevi zadnjega ogrodja.
Note: Vijak in matico zavrzite.
-
Odstranite 2 obstoječi plastični zakovici iz cevi zadnjega ogrodja.
Note: Zadržite 2 plastični zakovici.
-
Namestite dvižni nosilec na cev zadnjega ogrodja s 5 vijaki z glavo s prirobkom (⅜ x 2 ½") in 5 maticami s prirobkom (⅜").
Privijte vijake s prirobkom (⅜ x 2 ½") z navorom od 37 do 45 N·m.
-
Namestite 2 predhodno odstranjeni plastični zakovici iz cevi zadnjega ogrodja.
Namestitev zapore aktuatorja
 | |  | ||
| 1x | 1x | 1x |
Z vijakom in matico namestite zaporo aktuatorja na namestitveni nosilec podstavka akumulatorja.

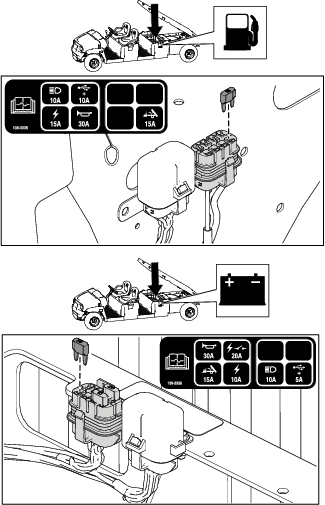

Namestitev varovalke
Za stroje s serijsko številko 403446000 in prejšnje
 | ||||
| 1x |
Namestite 15-A varovalko v ohišje z varovalkami.
Za stroje s serijsko številko 403446001 in poznejše
| ||||
| 1x |
Namestite 15-A varovalko v ohišje z varovalkami.
Namestitev stikala
Za stroje s serijsko številko 411599999 in prejšnje
 | ||||
| 1x |
-
Odstranite plastični pokrov z armaturne plošče.
Note: Zavrzite plastični pokrov.
-
Namestite konektor stikala prek odprtine na armaturni plošči.
-
Namestite stikalo na konektor stikala.
-
Zagotovite, da bo stikalo pravilno usmerjeno.

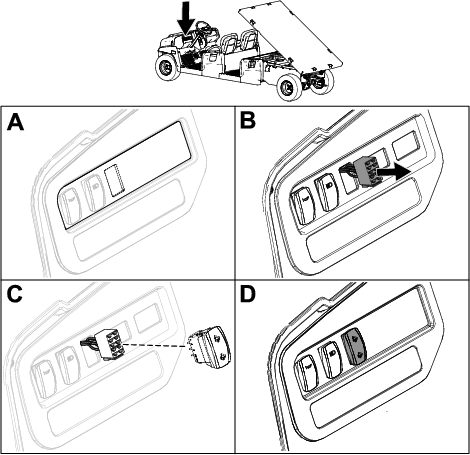

Za stroje s serijsko številko 411600000 in poznejše
 | ||||
| 1x |
-
V nalepki na armaturni plošči izrežite odprtino za stikalo.
-
Namestite konektor stikala prek odprtine na armaturni plošči.
-
Namestite stikalo na konektor stikala.
-
Zagotovite, da bo stikalo pravilno usmerjeno.
Namestitev valja za dvig
 |  |  |  | ||
| 1x | 2x | 2x | 1x |
Important: Uporabite kabelsko vezico, da pritrdite žico valja za dvig na kabelski snop, stran od ostrih ali premikajočih se delov. Zagotovite, da bo kabelski snop dovolj ohlapen za celoten obseg gibanja.
-
Valj za dvig pritrdite z varovalnim sornikom in razcepko.
-
Kabelski snop povežite in ga z vezico pritrdite na ogrodje stroja.
-
Valj za dvig obrnite navzgor do kota 45°, nato uporabite podporo, da ga podprete.
-
Pritisnite stikalo navzgor, da podaljšate valj za dvig.
-
Podaljšani del valja za dvig namestite na tovorni keson s pomočjo varovalnega sornika in razcepke.
Important: Uporabite podporo, da podprete valj za dvig, tako da bo nameščen pod kotom 45° .
Upravljanje
Opozorilo
Če stroj vozite z dvignjenim tovornim zabojnikom, se lahko ta prekucne ali prevrne. Struktura zabojnika se lahko poškoduje, če stroj uporabljate z dvignjenim zabojnikom.
-
Stroj upravljajte samo takrat, kadar je tovorni zabojnik spuščen.
-
Ko odvržete vsebino v tovorni zabojnik, ga spustite.
Pozor
Masa zabojnika je lahko velika. Pri tem lahko pride do zmečkanja rok ali drugih delov telesa.
Ko spuščate zabojnik, imejte roke in druge telesne dele pri sebi.
Dvigovanje in zniževanje kesona
Pritisnite stikalo navzgor, da dvignete keson.
Pritisnite stikalo navzdol, da spustite keson.
