警示灯套件

此程序中需要的物件：

1. 找到顶篷下面的凹口。

2. 如 图 1所示，在顶篷凹口内钻孔。

   警告

   在没有适当护目措施的情况下使用电钻可能会让碎屑进入眼睛，导致受伤。

   钻孔时务必要佩戴护目镜。

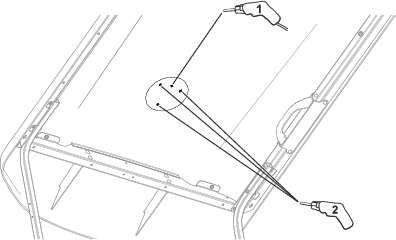

   图 1

   1. 钻孔 — 22mm
   2. 钻孔 — 6mm

3. 将垫片放在顶篷顶部（图 2）。

4. 将警示灯接头穿过 22mm 的孔，并用 3 个螺丝（#10 x 1 英寸）和 3 个锁紧螺母（#10）将警示灯固定至顶篷；请参阅图 2。

   Note: 拧紧螺丝，直到垫片开始膨胀。



   图 2

   1. 螺丝（#10 x 1 英寸）
   2. 警示灯
   3. 垫片
   4. 锁紧螺母（#10）

此程序中需要的物件：

1. 拆下前罩。

2. 拆下安装至右前顶篷支架的五金件。这样可以将线束穿过支架。

   Note: 如果需要，可以拆下顶篷支架，以便布置线束。

3. 从顶篷支架底部开始，将警示灯线束的小接头向上穿过右前顶篷支架，朝向顶篷的右侧；请参阅图 3。

4. 将线束沿着前顶篷支撑托架管的外侧布置到顶篷前部（图 3）。

5. 将线束连接至警示灯接头（图 3）。

6. 使用线束上的彩色胶带标记固定位置，将线束安装至压入式紧固件和边夹（图 3）。

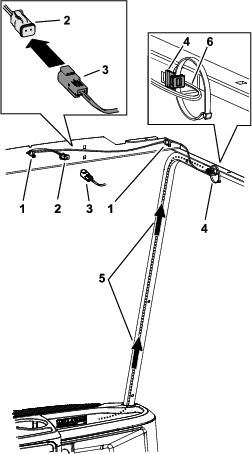

   图 3

   1. 压入式紧固件
   2. 2 插塞接头——警示灯
   3. 2 针接头——警示灯线束
   4. 边夹
   5. 将 2 插塞接头穿过右前顶篷支架。
   6. 线束

7. 如图 4所示，从仪表板上取下开关塞。

8. 将警示灯开关插入仪表板（图 4）。



   图 4

   1. 警示灯开关
   2. 开关塞

9. 将警示灯线束的 2 针接头插入机器线束的 2 插塞接头（图 5）。

10. 将警示灯线束的 8 插槽接头连接至警示灯开关（图 5）。



    图 5

    1. 右前顶篷支架
    2. 8 插槽接头
    3. 主线束连接器

• 要打开警示灯，应按警示灯开关上部（图 6）。



  图 6

  1. 警示灯开关

• 要关闭警示灯，应按警示灯开关底部。
