Kit de sinal luminoso

Peças necessárias para este passo:

1. Localize as marcas de perfuração na parte inferior do toldo.

2. Faça furos no toldo, como se mostra na Figura 1.

   Aviso

   Utilizar um furador sem a proteção ocular adequada pode permitir que entrem detritos nos olhos, causando ferimentos.

   Ao perfurar, utilize sempre proteção ocular.

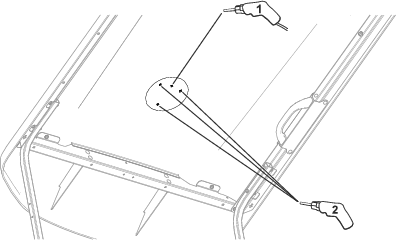

   Figura 1

   1. Furo — 22mm (⅞ pol.)
   2. Furos — 6mm (¼ pol.)

3. Coloque a junta em cima do toldo (Figura 2).

4. Encaminhe o conector do sinal luminoso pelo furo de 22 mm e prenda o sinal luminoso no toldo com três parafusos (n.º 10 x 1 pol.) e três porcas de bloqueio (n.º 10); consulte a Figura 2.

   Note: Aperte os parafusos até que a junta comece a dilatar.



   Figura 2

   1. Parafuso (n.º 10 x 1 pol.)
   2. Sinal luminoso
   3. Junta
   4. Porca de bloqueio (n.º 10)

Peças necessárias para este passo:

1. Remova o capot frontal.

2. Remova quaisquer ferragens que ainda estejam presas ao suporte do toldo frontal direito. Isto permite-lhe encaminhar a cablagem através do suporte.

   Note: Se necessário, pode retirar o suporte do toldo para ajudar a encaminhar a cablagem.

3. A partir da parte inferior do suporte do toldo, encaminhe o pequeno conector da cablagem do sinal luminoso cima através do suporte frontal direito do toldo, em direção ao lado direito do toldo; consulte a Figura 3.

4. Encaminhe a cablagem para a frente do toldo ao longo do exterior do tubo do suporte de apoio do toldo frontal (Figura 3).

5. Ligue a cablagem ao conector do sinal luminoso (Figura 3).

6. Utilizando a fita colorida na cablagem nos locais de fixação, instale a cablagem nos fixadores de pressão e no clipe de extremidade (Figura 3).

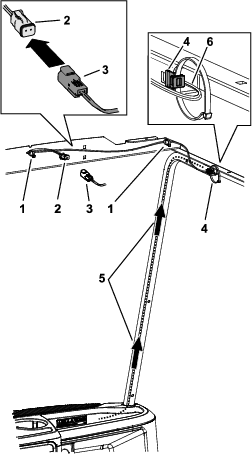

   Figura 3

   1. Fixadores de pressão
   2. Conector de duas tomadas – sinal luminoso
   3. Conector de dois pinos – cablagem do sinal luminoso
   4. Clipe da extremidade
   5. Encaminhe o conector de duas tomadas através do suporte do toldo frontal direito.
   6. Cablagem

7. Retire o tampão do interruptor do tablier como se mostra na Figura 4.

8. Insira o sinal luminoso no tablier (Figura 4).



   Figura 4

   1. Interruptor do sinal luminoso
   2. Tampão do interruptor

9. Ligue o conector de dois pinos da cablagem do sinal luminoso na união ao conector de duas tomadas da cablagem da máquina (Figura 5).

10. Ligue o conector de oito tomadas da cablagem do sinal luminoso ao interruptor do sinal luminoso (Figura 5).



    Figura 5

    1. Suporte do toldo frontal direito
    2. Conector de oito tomadas
    3. Conector de cablagem principal

• Para acender o sinal luminoso, prima a parte superior do interruptor do sinal luminoso (Figura 6).



  Figura 6

  1. Interruptor do sinal luminoso

• Para desligar o sinal luminoso, prima a parte inferior do interruptor do sinal luminoso.
